MessagePosté le: Sam 8 Avr - 21:28 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

PublicitéSupprimer les publicités ?
Salut a tous.

Je crois savoir que les verrou-âge des porte arrière pose problème a plus d'un ??

Donc comme les autres PapyKy, a démonté pour savoir.



Une vis qui est dans l'emplacement du cendrier porte gauche.



Tout le reste de la fixation est des 'clips', un bon tournevis et Hop....



Retiré le butoir, 3 vis, deux a simplement débloqué et une a retiré, celle de AV.



Le renvois a décroché, reste a retiré la protection et le bloc de PVC.





Retiré les trois vis dans la serrure, vis bien dure, utilisé la bonne clef Tork.



Une seul vis pour retiré l'actualiseur électrique, le reste c'est emboité.





Le petit boitier contient un petit moteur.



L'ouverture est simple, rien ne saute a la figure, et c'est pas toujours le cas.




Reste a trouvé la pièces car, c'est celui-ci qui apparemment est trop faible,
Car rien de cassé et mécaniquement tout fonctionne, Donc,,,,,,,,

A plus, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Dernière édition par Admin : PapyKy le Jeu 27 Juil - 00:57 (2017); édité 3 fois
Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 839
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Sam 8 Avr - 21:34 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant




- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 839
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Lun 10 Avr - 21:19 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Salut a tous.

J'ai ce matin, ouvert les portes, et la centralisation a bien faut son boulot,

Donc j'ai replacé la garniture de cette porte,
Fait un réglage du capot moteur qui touchais a l'aile droite,
L'écartement trop différent entre les deux cotés.

Donc retouche de peinture a la bombe de couleur noir, sur les coins interne des ailes.


A plus, PapyKy, sais pas pourquoi au démontage celafonais pas normalement !!!!!

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 839
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Dim 30 Avr - 12:54 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Salut a tous.

L'origine, peut être.....

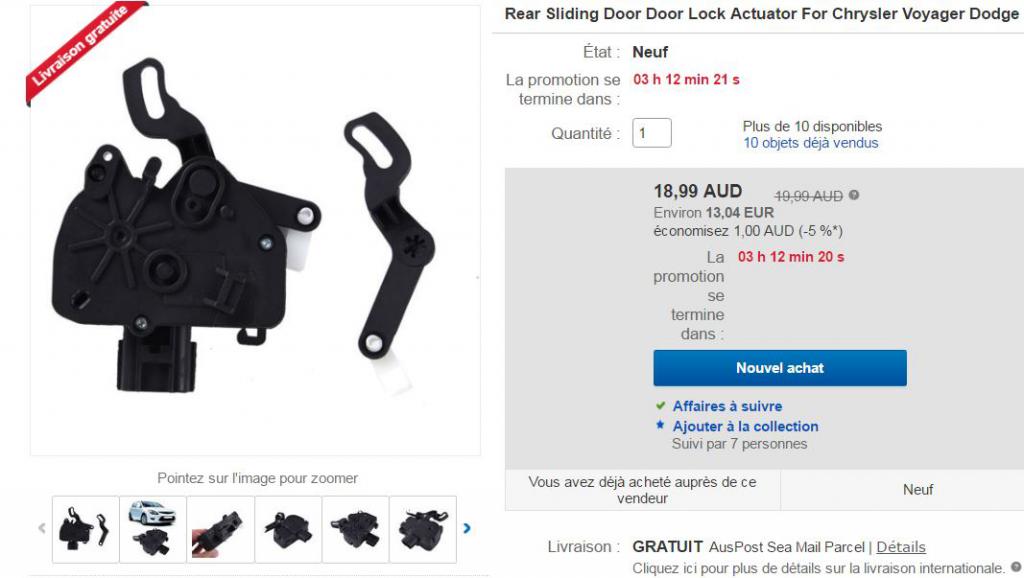

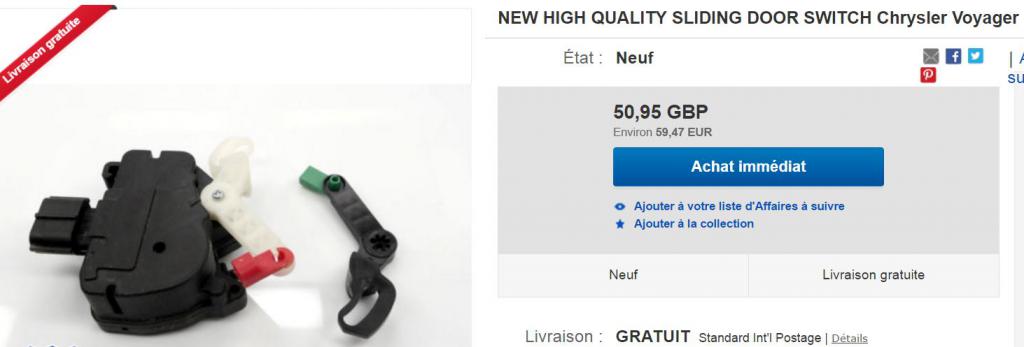

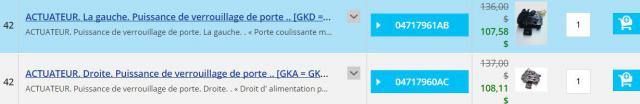

J'avais trouvé cela, mais trop D'€€€€€€€€€€€€€€€€€€€€ a mon gout.

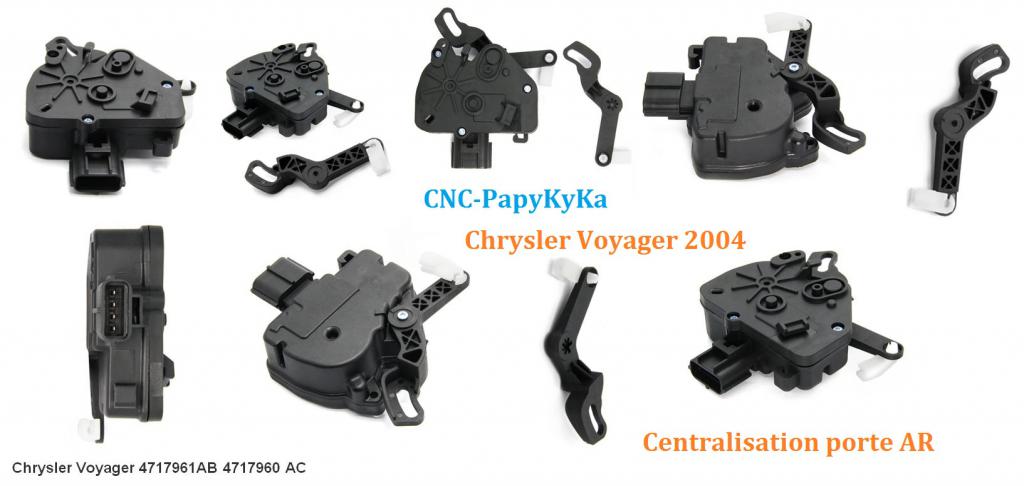

Je viens de trouvé cela a un prix correcte, ai commandé, en chine, évidement.



A plus pour leurs montage, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 839
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Lun 29 Mai - 09:54 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Salut a tous.

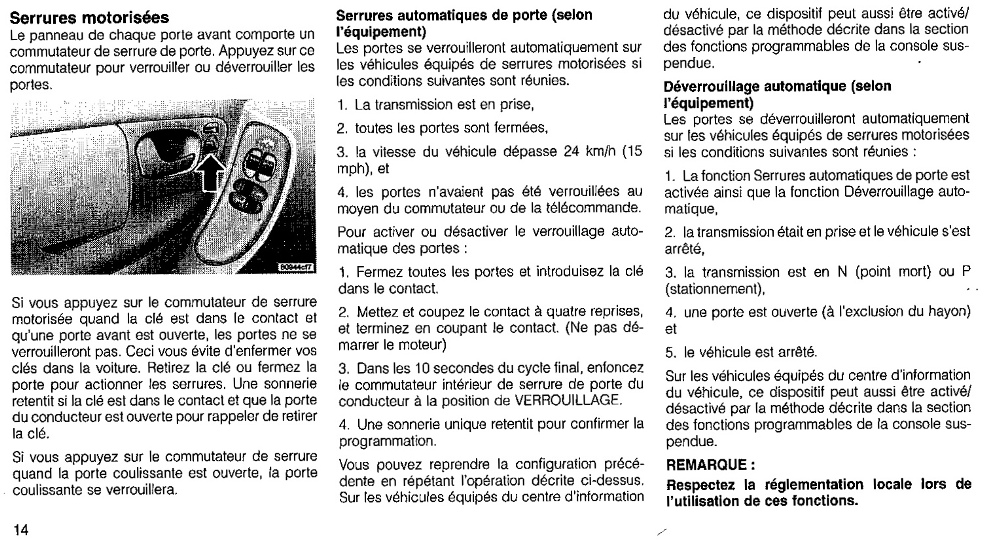

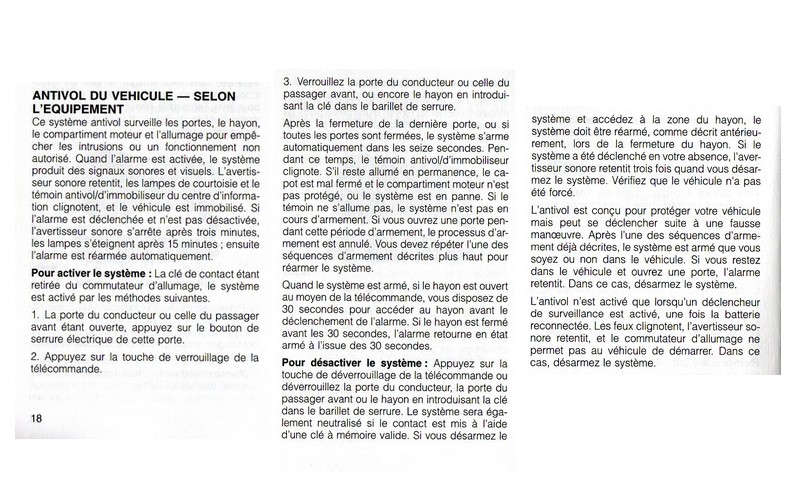

Je t'ai trouvé ça pour l'alarme sur le manuel utilisateur.



Perso jamais essayé ..., A++, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Mecano655


Hors ligne

Inscrit le: 06 Nov 2013
Messages: 105
Localisation: 6567 fontaine-valmont - Belgique
Locomotion: Peugeot Partner Active 1.6 hdi.
Loisirs: Le bricolage - la moto
Date de naissance: 27/06/1955
Masculin

MessagePosté le: Dim 11 Juin - 19:38 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Beau petit bricolage  Okay
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Amicalement , Mécano
https://sites.google.com/site/cybermecano/


Revenir en haut
Visiter le site web du posteur
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 839
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Dim 11 Juin - 20:00 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Salut Mécano.

J'ai recu deux moteurs, apres 40 jours, de chine.

Demain je vais les placés, donc l'on va bientot savoir, si la commande va pouvoir fonctionner normalement.

A plus, a tout ceux qui me suivent, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 839
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Lun 12 Juin - 20:38 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Bonsoir a tous.

Pose de nouveaux mécanisme de blocage des porte arrière, (condamnation électrique).


























A oui, c'est pas le même modèle de mécanisme, bien plus gros, ?????.





Autre problème, le connecteur est bon, mais ne se bloque pas, et pourrais ce débranché,
Donc placement d'un 'Colson' pour le maintenir en place.










Donc essais, et cela fonctionne bien mieux et plus rapide, en faite.



Le remontage est facilité avec un peu de vaseline sur les fixation en PVC.

A plus, Mais toujours un problème avec la porte chauffeur, pas de commande,
Peut-être un fil coupé, cela serra plus tard, Bonne soirée a tous, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Mecano655


Hors ligne

Inscrit le: 06 Nov 2013
Messages: 105
Localisation: 6567 fontaine-valmont - Belgique
Locomotion: Peugeot Partner Active 1.6 hdi.
Loisirs: Le bricolage - la moto
Date de naissance: 27/06/1955
Masculin

MessagePosté le: Mar 13 Juin - 01:01 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Tu y arrivera, beau boulot  Okay
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Amicalement , Mécano
https://sites.google.com/site/cybermecano/


Revenir en haut
Visiter le site web du posteur
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 839
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mer 14 Juin - 21:34 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Salut a tout ceux qui me suivent, mais qui ne dise rien.

Je vais démonter le panneaux de porte chauffeur, car le moteur de commande ne fonctionne pas du tout.

Il ne fonctionne que avec la clef, Pourquoi ??, moteur HS, câble coupé ou pas d'alimentation du tout ???.
Et comme je n'ai pas le schéma de câblage de ce S4, cela risque d'être long, ont verra bien.

Si un membres a ce document sous la 'patoche', complet de préférence, je lui en serai reconnaissant.

Donc a plus, PapyKy, va être aidé, OUI !!, il vont me passé les outils, peut-être......... NON !!

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 839
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mer 14 Juin - 21:35 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Bonsoir a tous.

J'ai démonté cette gâche de porte Avg,
J'ai la condamnation de porte chauffeur, qui n'a jamais fonctionner en commande électrique.











Le connecteur a 4 fils, deux pour savoir si porte ouvert ou fermée, et deux fils,
Pour faire tourner le moteur, par inversion de l'alimentation DC,
Le moteur fonctionne bien si alimenté, sous 12 v mais aussi sous 5 v,
C'est la tension que je trouve sur le connecteur de la prise, Pourquoi 5v,
Qui viens de la broche du montant de caisse, alors qu'il ne devrais rien y avoir.



A quoi servent c'est deux connecteurs ??



Mais ne trouvent pas comment faire la déconnection de ce gros connecteur, (photo).



Mais j'ai du remonter tout sans trouvé pourquoi, seule 'potasser' le schéma que Eug vient de me Fournir un schéma, va pouvoir m'être utile pour étudier ce problème.

Mais Merci aussi a PapaMarco, pour sont aide par MP, Bonsoir a tous, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Admin : PapyKy
Administrateur

Hors ligne

Inscrit le: 10 Mar 2012
Messages: 5 839
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

MessagePosté le: Mer 14 Juin - 21:41 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Voila ce que PapaMarco me dis.

Salut,

Les schémas sont dans manuel d'atelier, câblage,
Pour ce qui t'intéresse ça doit être dans "61 serrures électrique"

Pour les prises, c'est pour de l'équipement optionnel.
Une des 2 prises est pour la lumière de courtoisie dans la porte des Limited. L'autre je ne sais pas.

Pour le 5V, c'est soit un faux contact soit le BCM qui merde.
Tout est géré par le BCM. Si il merdouille sur 1 truc, on se retrouve avec des tensions "vide"
c'est à dire qu'il y a une tension résiduel mais pas d'intensité et quand c'est en service,
on a une tension franche (12V) mais toujours pas d'intensité donc ne fonctionne pas.

Donc fait 1 test tension en y mettant une ampoule témoin 5W.

Perso je me suis fait avec un porte ampoule de veilleuse et des câbles de vieux testeur.

Pour mes rétros sur mon Limited, j'avais le rétro gauche qui ne ce rabattait plus,
après pas mal de recherche en vain, j'ai fini par shunté le rabat du rétro gauche sur le droit,
maintenant ça fonctionne.

Pour la porte chauffeur,
tu peux paramétrer d'ouvrir que cette porte au 1er bip télécommande puis le reste de la voiture à la 2eme pression.
Je ne sais pas dans quelle configuration tu es.

Tu as 2 modes du coup

1) 1 pression déverrouillage chauffeur/2eme pression déverrouillage reste de caisse
2) 1 pression déverrouillage de toutes les portes.

Accessoirement, on peut programmer le signal d'avertissement de verrouillage/déverrouillage:

1)signal sonore (bip klaxon)
2)signal sonore et visuel (klaxon et clignoteur)
3)signal visuel (clignoteur)
4)aucun signal.



Essaie de programmer dans l'autre mode de verrouillage et de revenir, parfois ça suffit à réveiller le BCM,
c'est ce que j'ai fait pour retrouver le signal clignoteur sur mon anniversary.

Si ça ne fonctionne pas, chaque porte est câblé indépendamment sur le BCM, repère la porte ARG et shunt.
Ne te plante pas de sens de polarité ou tu risque de griller la commande de la porte AR.

J'oublie peut-être des infos, ça fait longtemps que je n'y ai plus touché, si tu as une question demande.

Sur le 2004 et le 2007 la commande porte est sur la 1er ou 2eme prise BCM en partant du haut

Merci a lui, pour sont dévouement a dépanner les autres, PapyKy.

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Revenir en haut
Mecano655


Hors ligne

Inscrit le: 06 Nov 2013
Messages: 105
Localisation: 6567 fontaine-valmont - Belgique
Locomotion: Peugeot Partner Active 1.6 hdi.
Loisirs: Le bricolage - la moto
Date de naissance: 27/06/1955
Masculin

MessagePosté le: Mer 14 Juin - 23:32 (2017)    Sujet du message: La centralisation électrique & autres fermeture. Répondre en citant

Bonjour Papyky, connait tu ce site il y a peut être des infos relative a ton problème :

http://coletrickle.forumactif.com/f44-section-special-chrysler-voyager
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Amicalement , Mécano
https://sites.google.com/site/cybermecano/


Revenir en haut
Visiter le site web du posteur
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 20:21 (2017)    Sujet du message: La centralisation électrique & autres fermeture.

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Index du Forum -> Automobile. -> L'électricité sur Chrysler Grand Voyager S4 - 2.5 CRD de 2004 de PapyKy. Toutes les heures sont au format GMT + 2 Heures
Page 1 sur 1


Sauter vers:

Index | Creer un forum | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
Traduction par : phpBB-fr.com
