Vitesse & transmision, d'un axe.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Membres CNC-PapyKyKa - BrocAuBoisAuFer. -> Questions et problèmes des membres.
Previous topic :: Next topic
Author Message
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Wed 15 Feb - 06:24 (2017)    Post subject: Vitesse & transmision, d'un axe. Reply with quote

PublicitéSupprimer les publicités ?
bonjour


Je n'est aucunes idées concernant les vitesses et déplacement des axes


moteurs, je me suis arrête sur :
3 x High Torque Nema 23 CNC Stepper Motor 113mm 3Nm(425oz.in) 23HS45-4204S, 4.2Amp / phase


après calcul cela me donne:


avec un pas de vis de 5 et un réglage de 400 pas/tour j'obtiens :
une vitesse max de 279.50 tr/mn
avance  de 84 mm/mn
une précision de 0.0125


pour le X avec un poids max de 70kg à tirer
je pose une poulie AT10 de 19 dents sur le moteur et la vis le tout relier avec une courroie de 25mm
en prenant une vitesse max de 280 tr/mn, j'obtiens un couple transmissible de 43Nm


est ce que ses données vous paraissent bonnes ??


a+ gilles


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 15 Feb - 22:20 (2017)    Post subject: Vitesse & transmision, d'un axe. Reply with quote

Bonsoir gilles974.

Excuse ce retard, mais manqué ce nouveau post.

Les moteurs Nema ont beaucoup de possibilité dans leurs commande.

La réduction par poulies courroies, n'est qu'une option, car pas obligatoire,

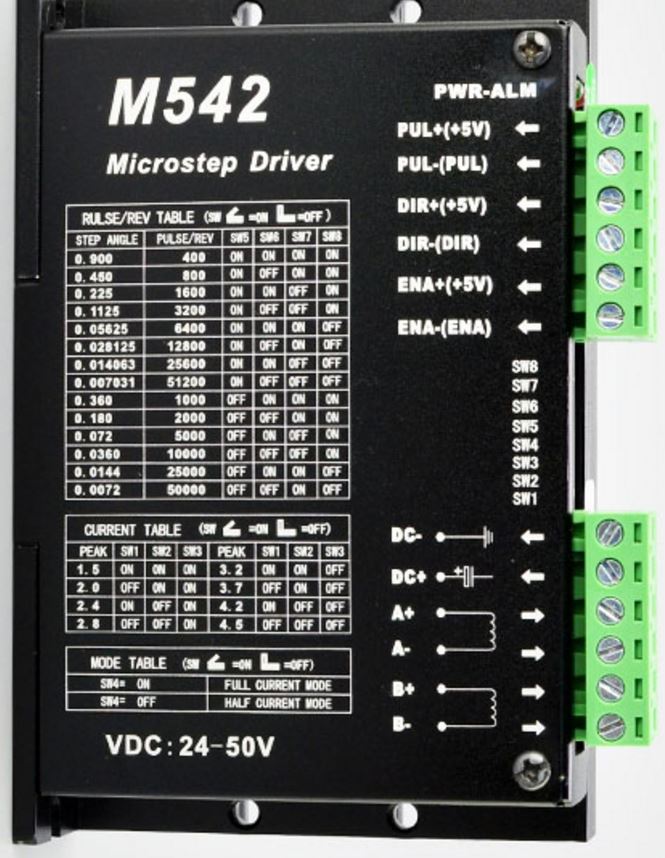

Cela dépend beaucoup du 'drive' placé pour sont alimentation,
peut allez a .50.000 . pas par tour.



Mais cela n'est que rarement utilisé pour la vitesse d'un axe.



Ici "CinKa-CNC" est tres rapide, jusqu' 10.000 Mm/Minute.

A plus, et merci de venir souvent sur le forum, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Thu 16 Feb - 05:34 (2017)    Post subject: Vitesse & transmision, d'un axe. Reply with quote

bonjour


peux tu expliquer comment tu obtiens 10.000Mm/mn ? sur l'axe X je suppose


a+ gilles


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 16 Feb - 09:04 (2017)    Post subject: Vitesse & transmision, d'un axe. Reply with quote

Bonjour a toi.

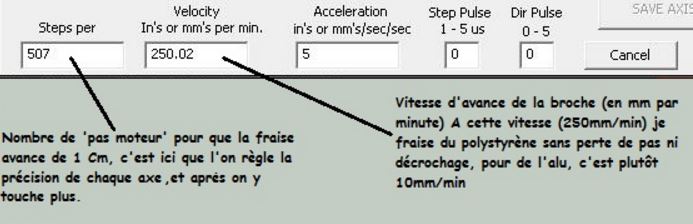

Le réglage de vitesse est paramétrable dans le logiciel de gestion de commande.

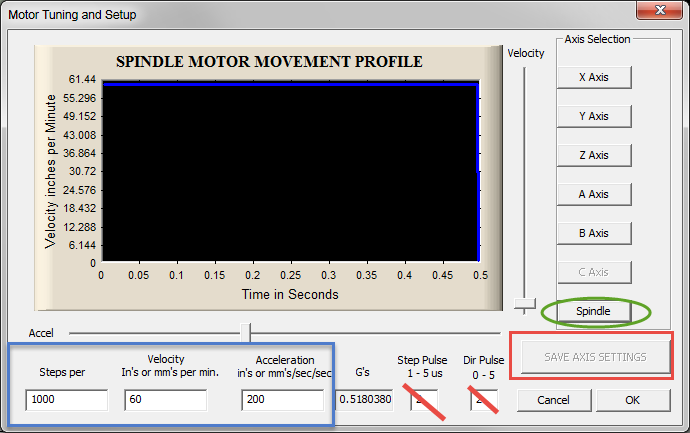

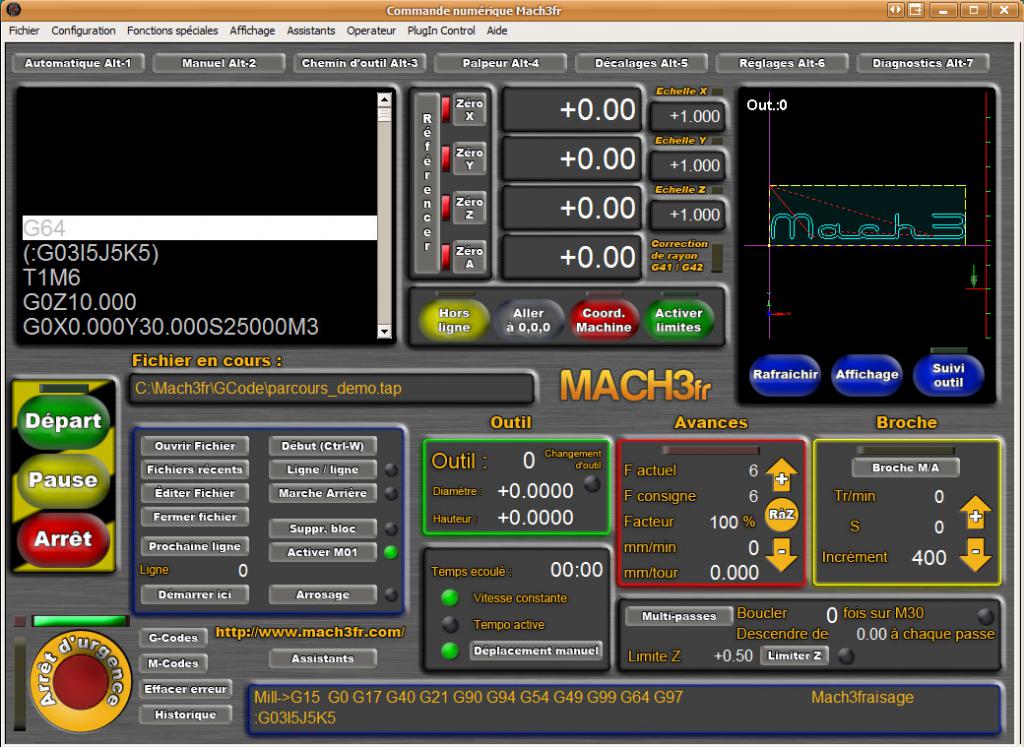

Moi j'utilise Mach3, dont voila la page qui règle les vitesses d'axes.



Mais aussi les vitesses d'accélération et de freinage des moteurs d'axes.



Il y a pas mal de 'tuto sur la toile pour les explications en cherchant un peu, trouvé en 2 minutes.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Thu 16 Feb - 10:13 (2017)    Post subject: Vitesse & transmision, d'un axe. Reply with quote

slt

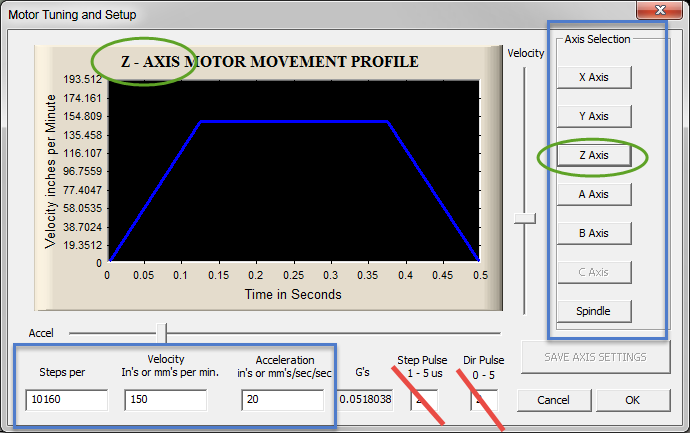

sur l'image tu est à 150 mm/mn et là c'est plus compréhensible que 100000 mm/m


pour moi, si je descend à 200 pas par tour j'obtiens 158 mm/mn pour une vitesse max de 560 tr/mn


là on se rejoints et comme j'ai pas M3 d'installé, je peux pas tester à fond


a+


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,593
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 16 Feb - 10:26 (2017)    Post subject: Vitesse & transmision, d'un axe. Reply with quote

Bonjours a tous.



Tout est fonction du typa de transmission des axes, Courroies VAB, ou autres.

Ici cette 'CinKa-CNC' fait des petites section de ligne, donc les axes ne sont toujours en phase d'accélération ou de freinage, lors de l'écriture,
Mais les déplacements sont très rapide.


Bonjours a tous.



Tout est fonction du typa de transmission des axes, Courroies VAB, ou autres.

Ici cette 'CinKa-CNC' fait des petites section de ligne, donc les axes ne sont toujours en phase d'accélération ou de freinage, lors de l'écriture,
Mais les déplacements sont très rapide.


L'on le voie bien lors du retour en 0.0.0.
Qui est paramétrable lors de la création du GCode dans le logiciel 'Coprocesseur' de création du dessin.
A plus, PapyKy.
