Salut a tous.

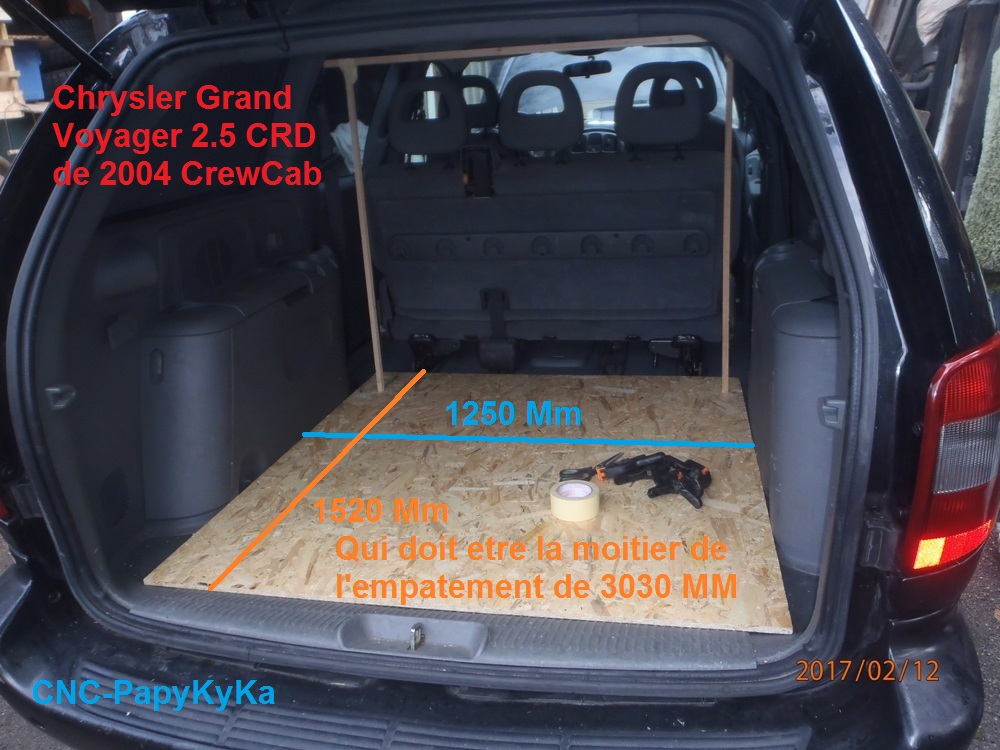

Achat de panneaux pour recrée une séparation 'CrewCab'.

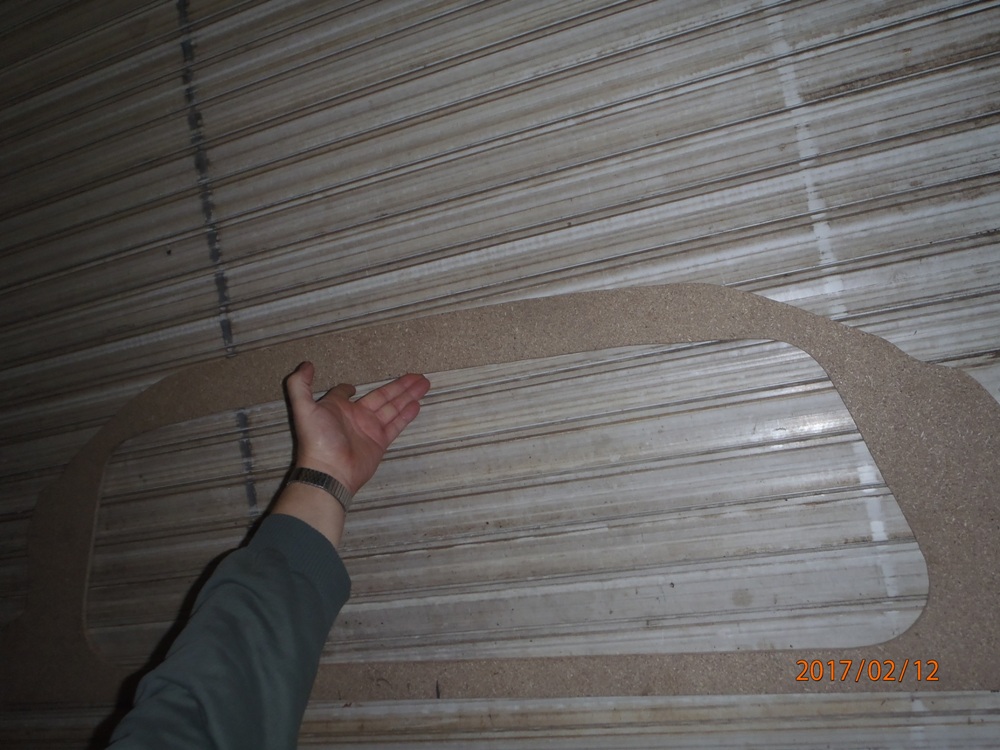

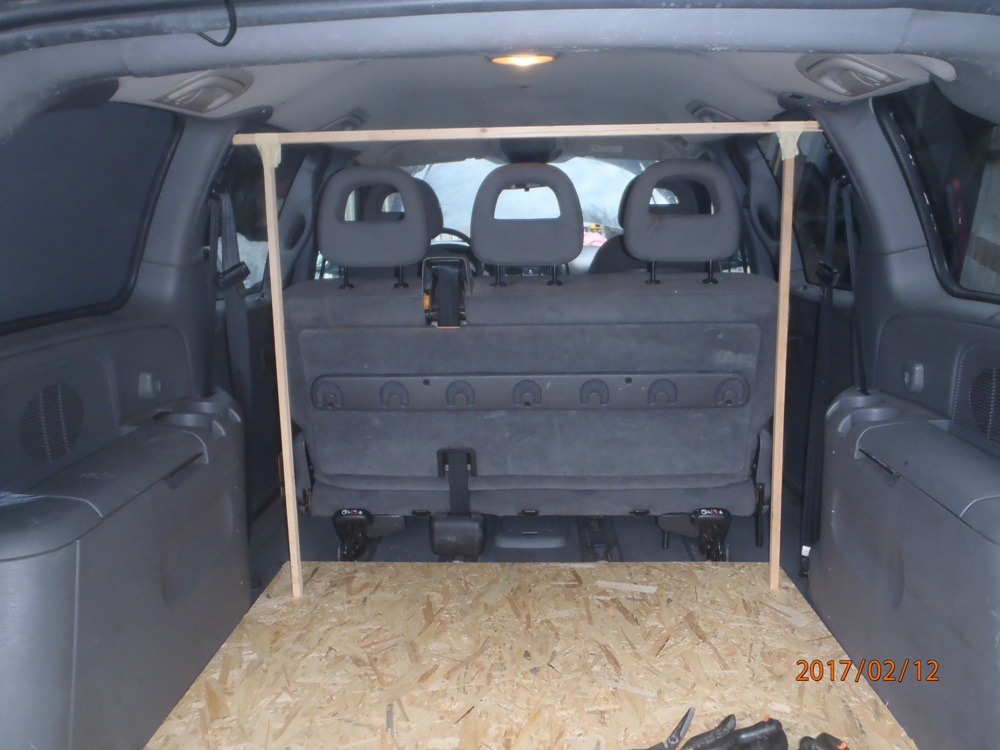

Placement d'une latte pour crée un gabarit en carton pour en découpé le panneaux bois,
Qui sera percé d'un trous, pour y placé une vitre.

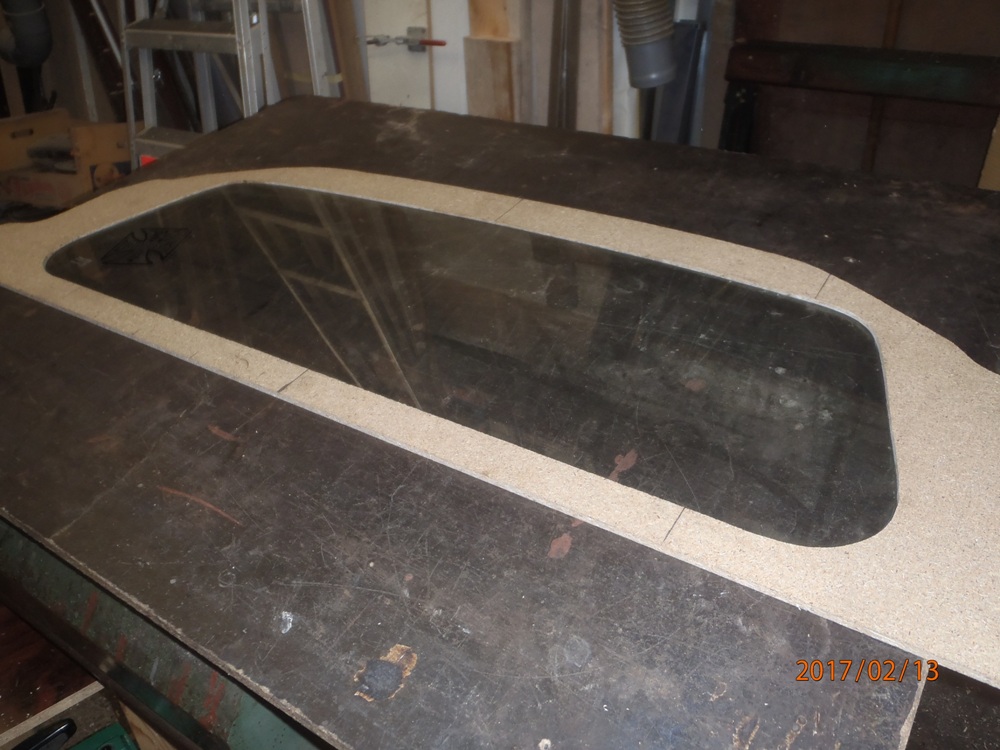

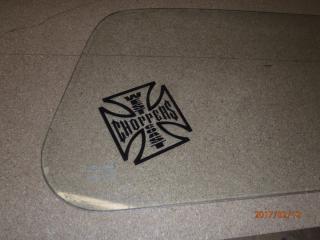

Découpé le trou pour y placé un vitre,











A plus, pour la suite du montage, Bonne fin de WE, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 9 Mar - 11:46 (2018); edited 5 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 13 Feb - 13:56 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

Le plancher....

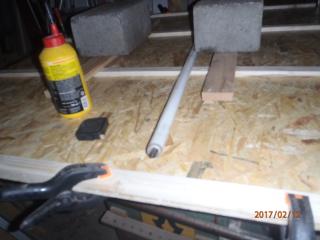

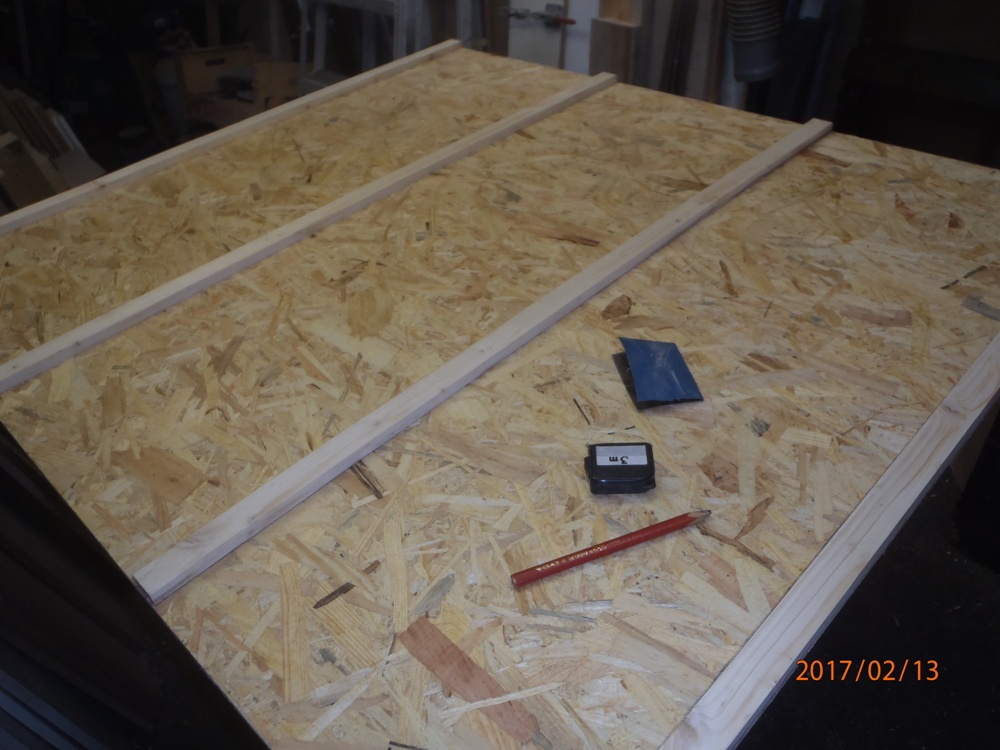

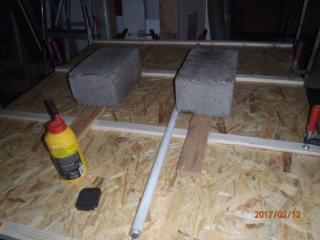

Les lattes en largeur sont collée sur le panneau, pour le renforcé.

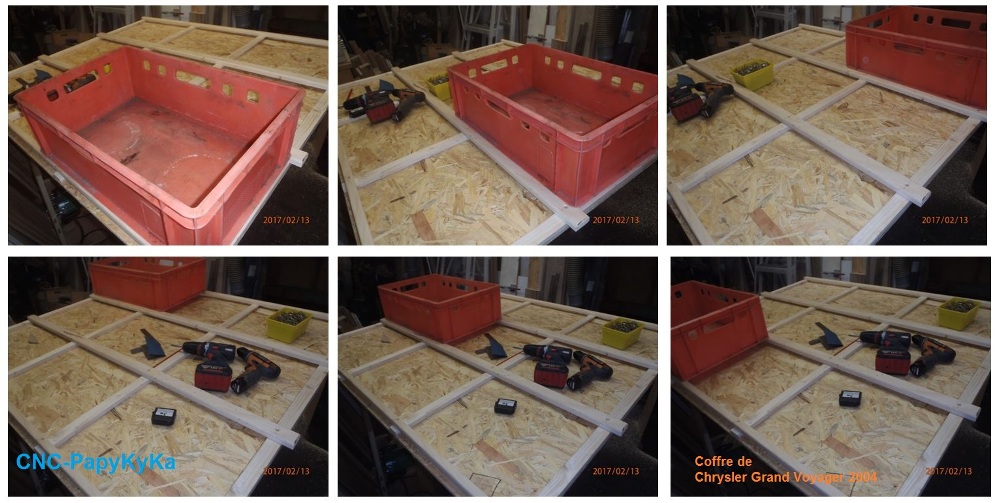

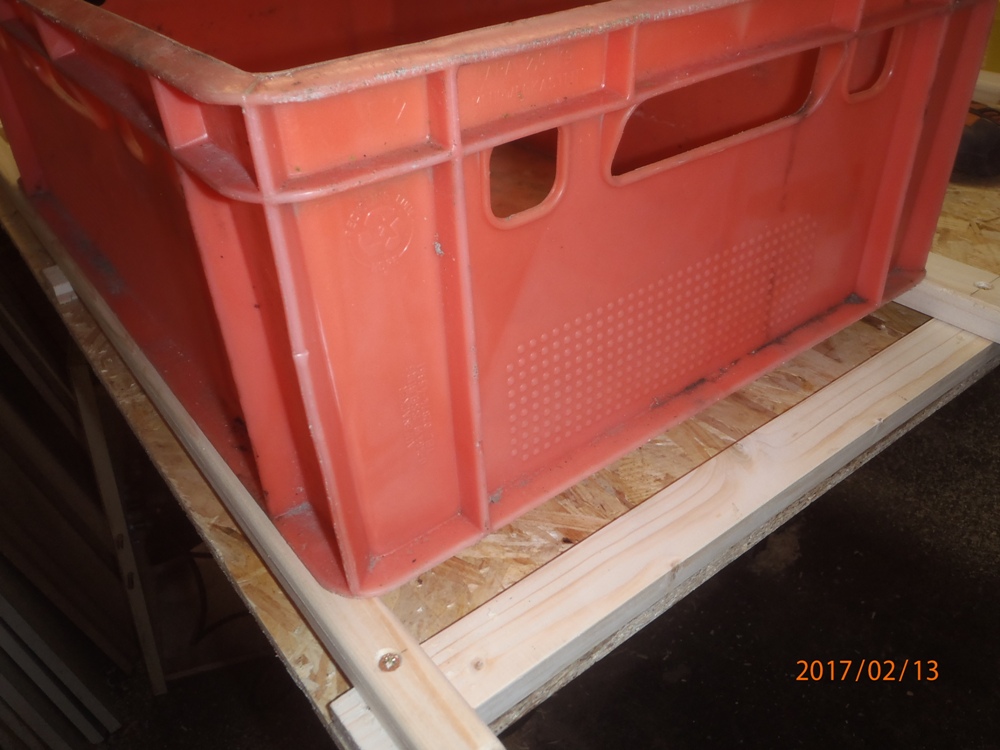

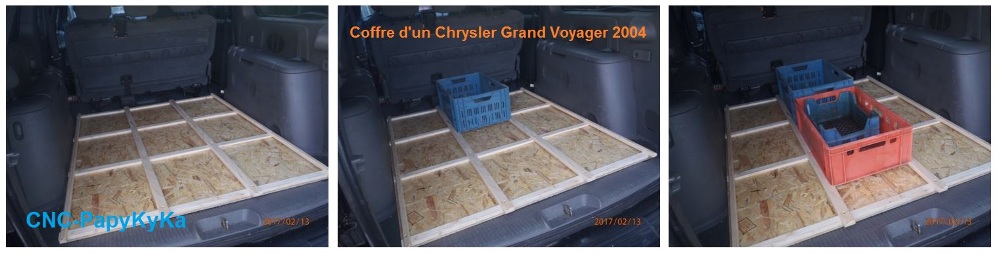

D'autres lattes sont visée a écartement des bacs en PVC, utilisé dans les transport de légumes et viande.







A mon grand étonnement la surface est plus petite que dans mon S2.

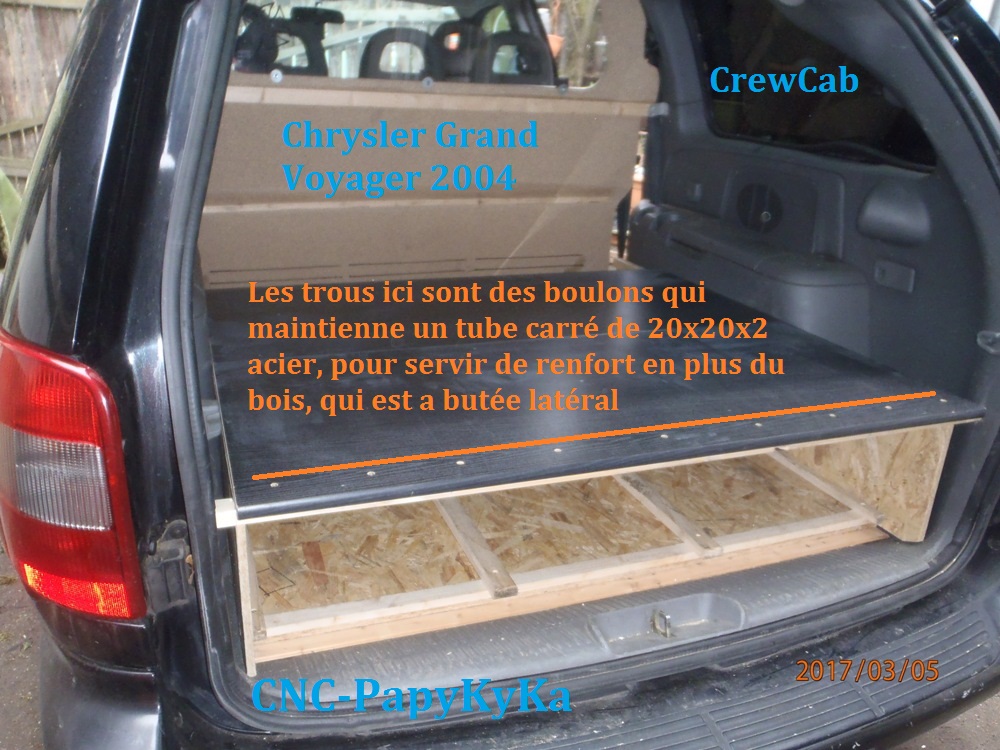

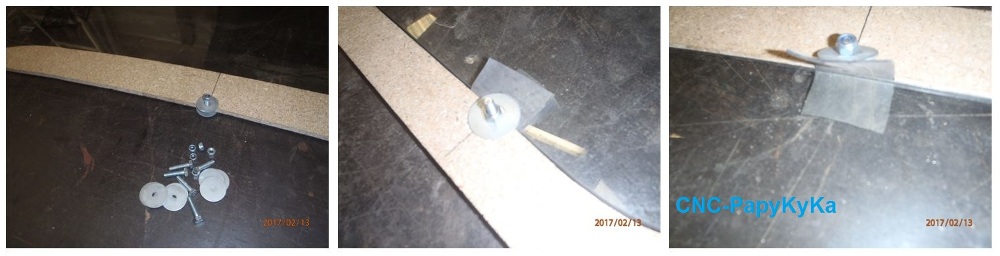

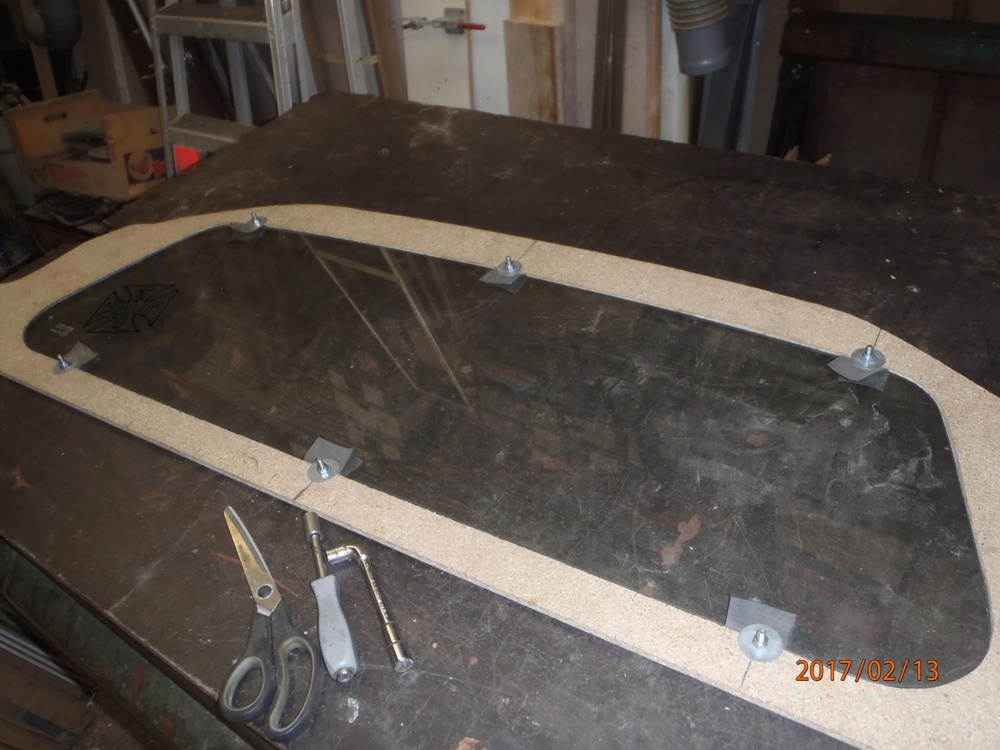

La vitre sera fixée avec des boulons M6, avec un bout de chambre a air, pour copencé l'épaisseur de la vitre, et pour les vibrassions.





Les CTC seront découpé une fois en place au plus près de la rondelle, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 13 Feb - 21:27 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

Maintenant faut faire la partie basse.

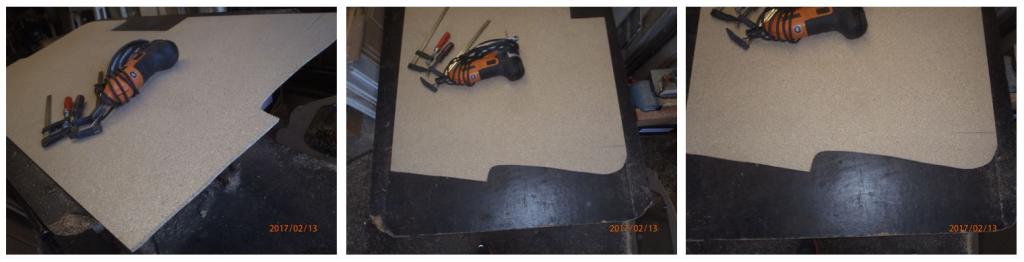

La découpe de ce panneau est fait a partie d'un gabarit, fait en carton en fonction de l'intérieur du véhicule.

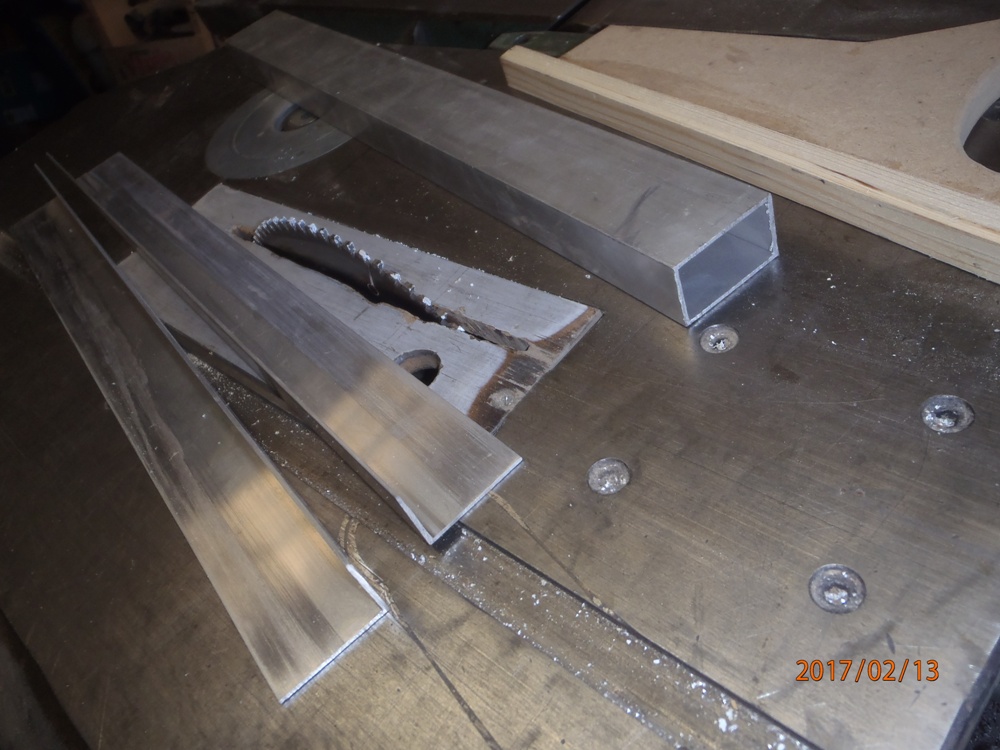

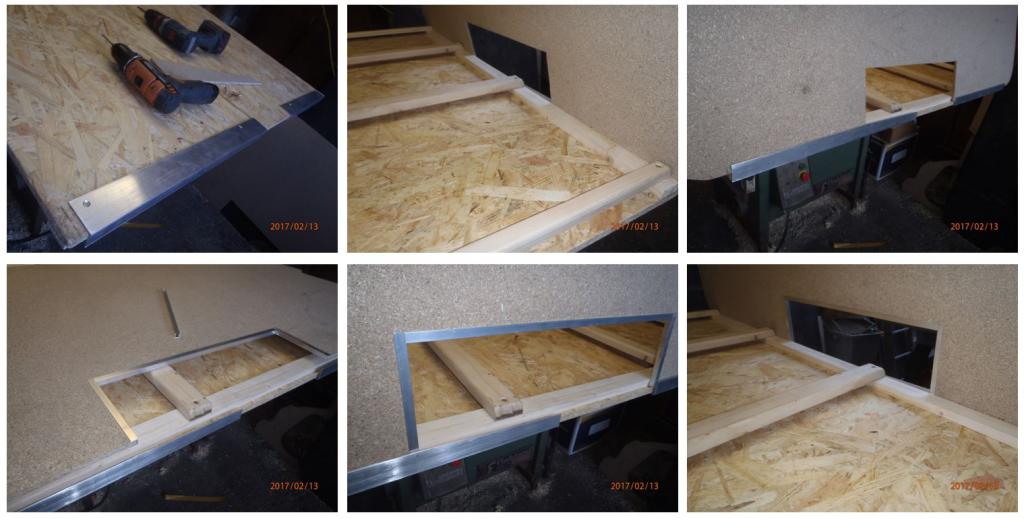

La cornière d'aluminium est crée a partir d'une chute de tube rectangulaire de 30 x 60 x 2 Mm, coupé en deux a la circulaire, pour la jonction avec le plancher.

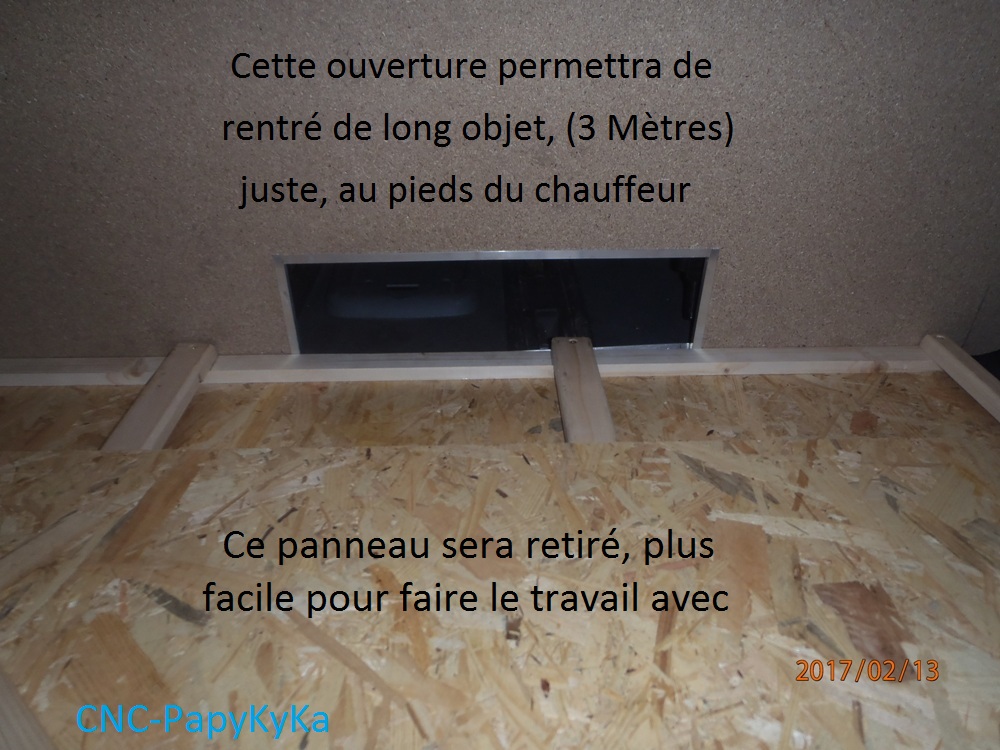

Un découpe pour le passage de pièces longue (3 Mètres), passant sous les sièges, jusqu'au pieds du chauffeur, et un petit U en aluminium est mis a serrage.



Un autre plateau est placé sur les accoudoirs, qui va ce prolongé juste 'au hayon, et sera recouvert d'une moquette.



Reste a placé la partie haut avec la vitre, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 14 Feb - 20:17 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

C'est terminé.



Enfin pour le moment, pour passé au contrôle 'Véritas', après l'on finira le montage d'un plateau, au dessus des bacs en plastique.



Et de la moquette sera placé sur ce plancher, pour pouvoir mettre cette CNC (LayKa-CNC), comme dans mon S2 qui a 570.xxx Km, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 6 Mar - 15:51 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

Salut a tous.



Du bois et de la colle, et une languette pour tout solidarisé, et des vis en bout pour maintenir en place.

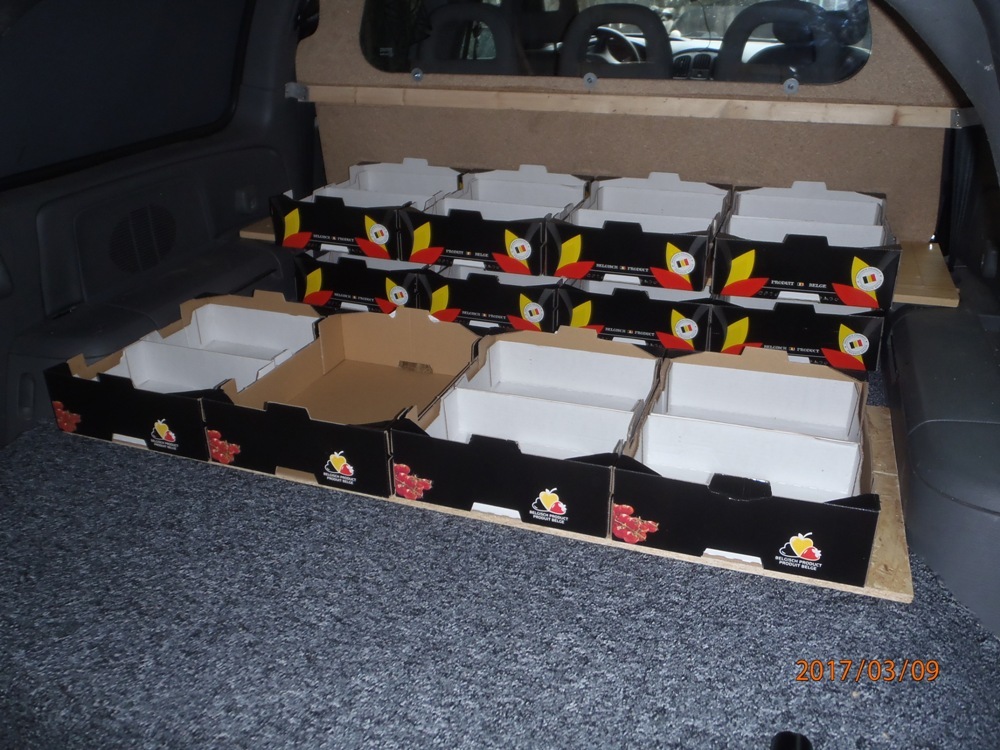

Une étagère sera mise en place, dans le fond pour y placé des cartons, pour le petit matho's.





Une belle place pouvant contenir 6 grandes caisses de 600x400 et 3 autres demi format 400x300.



Oh c'est pas encore fini, Bon dimanche a tous, PapyKy

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 11 Mar - 10:33 (2017); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 6 Mar - 19:58 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

La suite du montage.

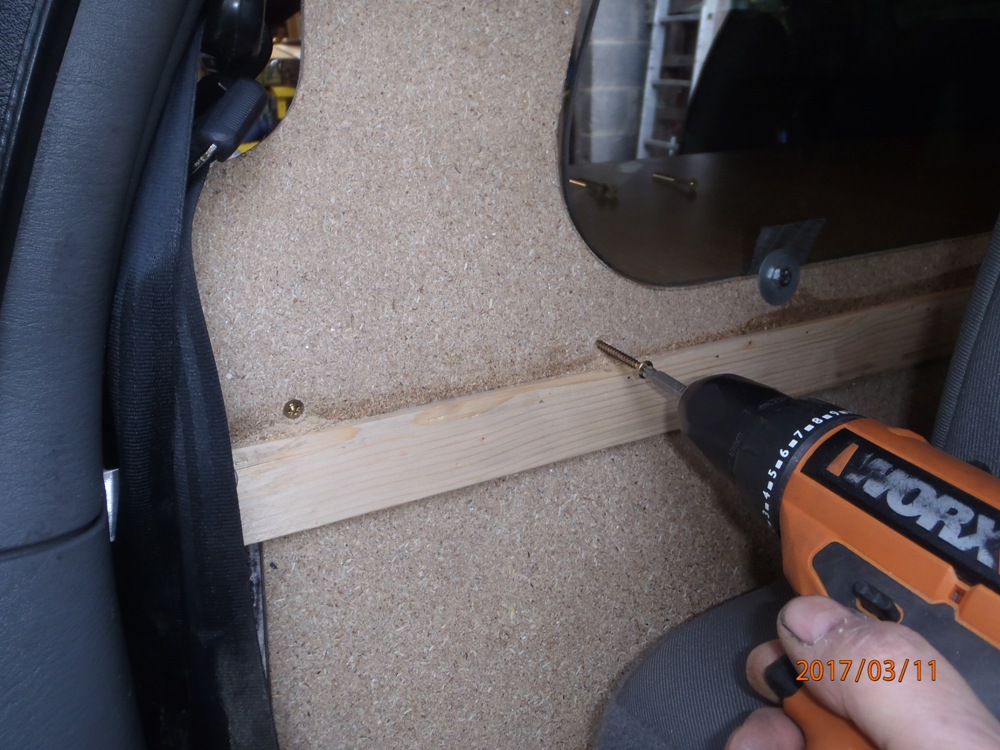

Tout est de nouveau sorti pour refixer une latte a la bonne hauteur, qui supportera le plancher.

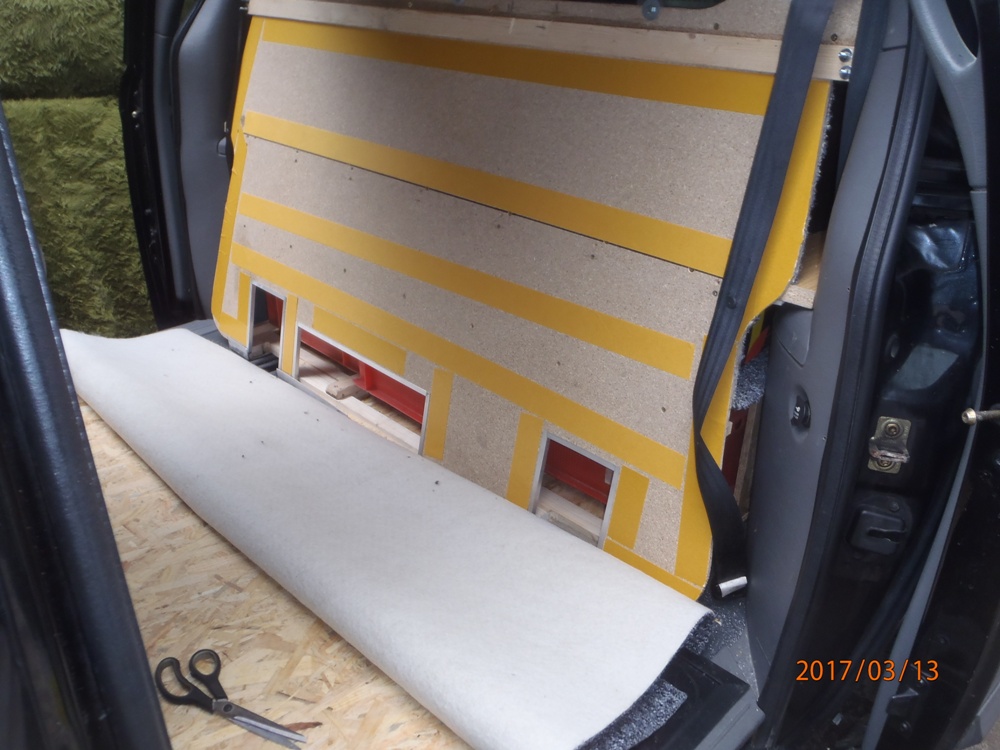

Le panneaux verticale, coté sièges sera lui recouvert de moquette ou de vinyle de sol, pour être plus présentable.



Tout dépendra de ce que je trouverais, et sera collé au double face, ou colle de contact.





Dans le fond, (partie blanche du plancher), va ce voir agrémenté d'un rangement, jusqu'a la vitre.



Les verrous de fixation de la banquette, est accessible pour pouvoir retiré la banquette, pour avoir plus de volume de chargement.



Avec le trou sous la banquette (rang 2), je peut y glissé des pièces longue, de +/-300 Mm de largeur (échelle 2.5 M),

Ou encore une volige en bois de 3/4 x 100 MM, de plus de 3.250 Mm, jusqu'au pieds du passager avant.

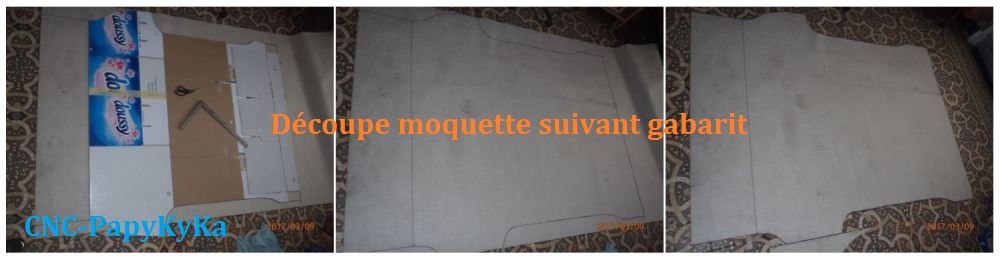

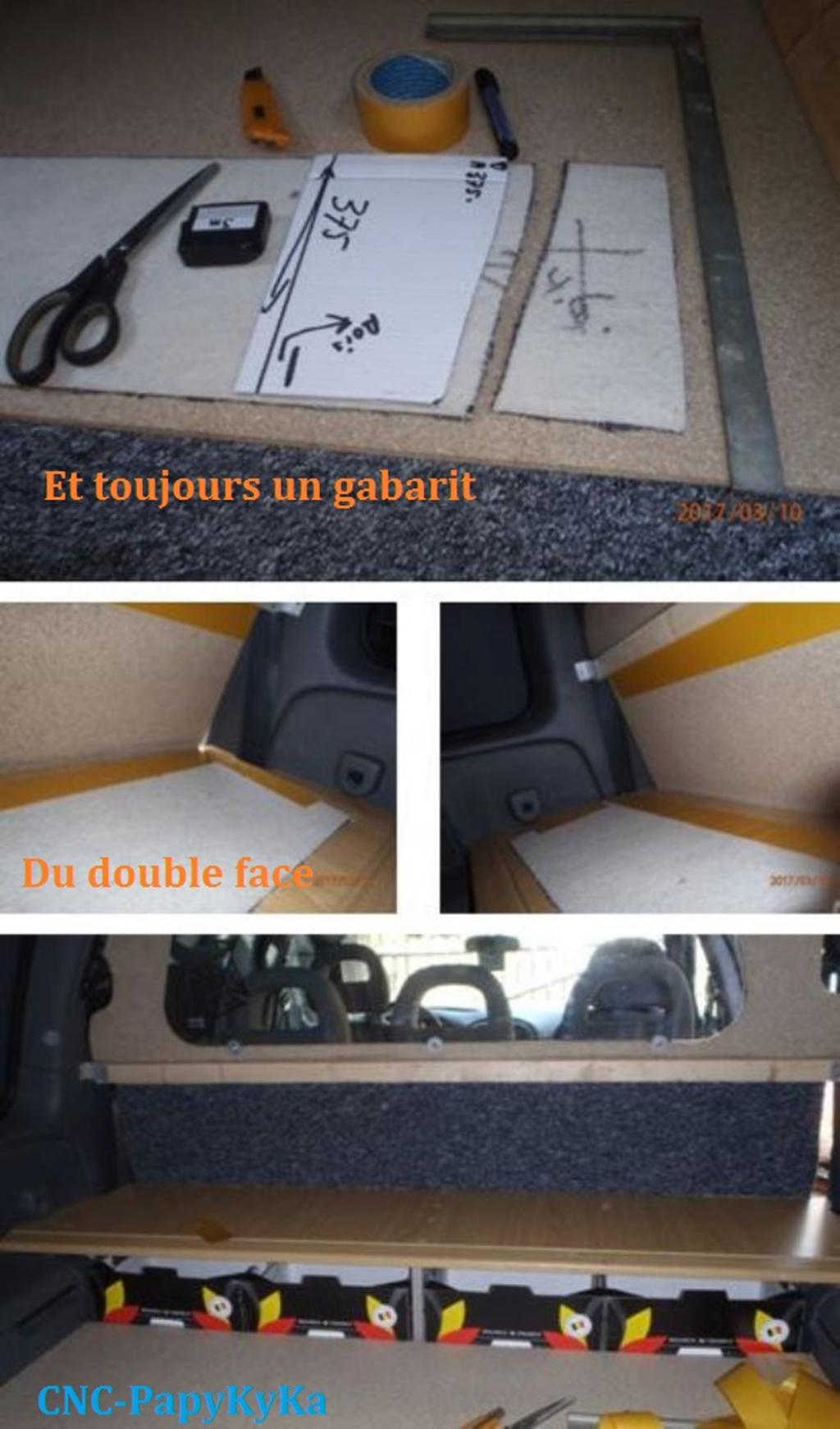

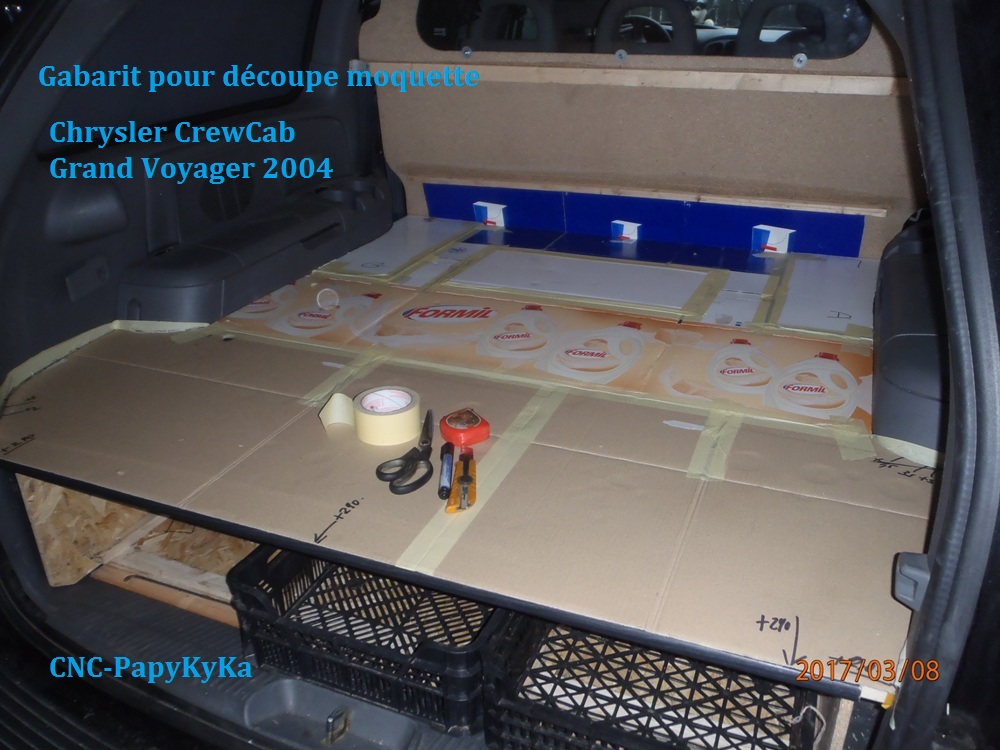

Reste a faire le gabarit en carton pour la découpe de la moquette, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 7 Mar - 13:34 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

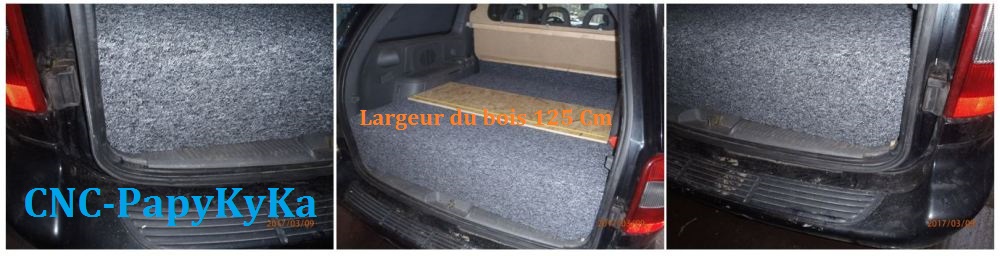

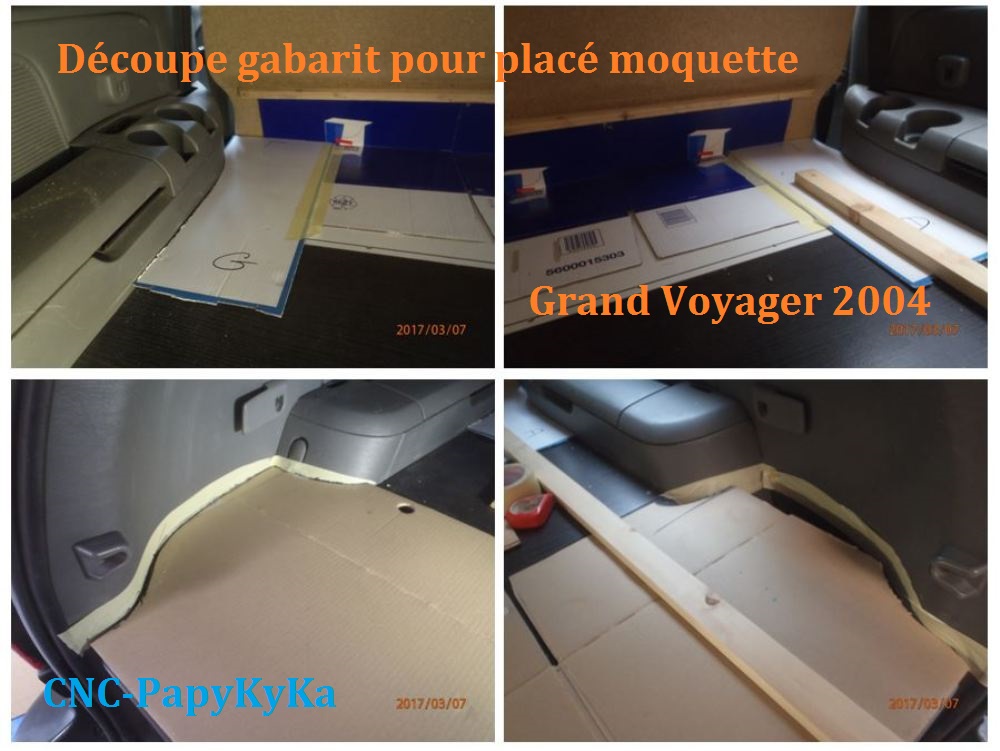

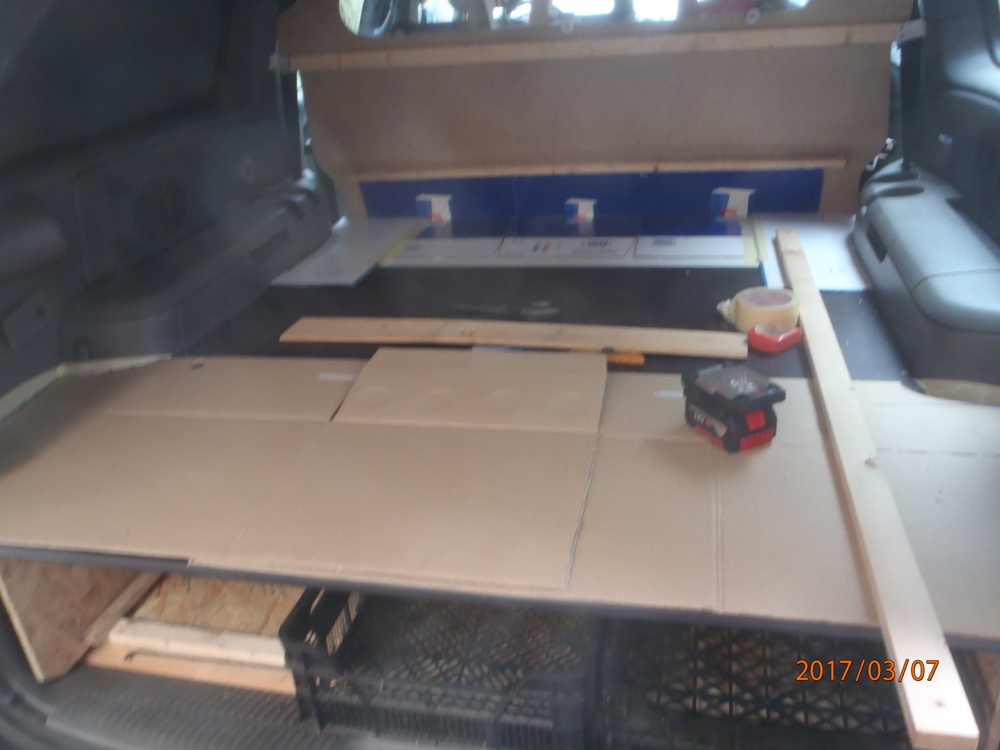

Pour sa découpe correcte, il faut.....








A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 8 Mar - 21:09 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 Mar - 20:05 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

La suite.....

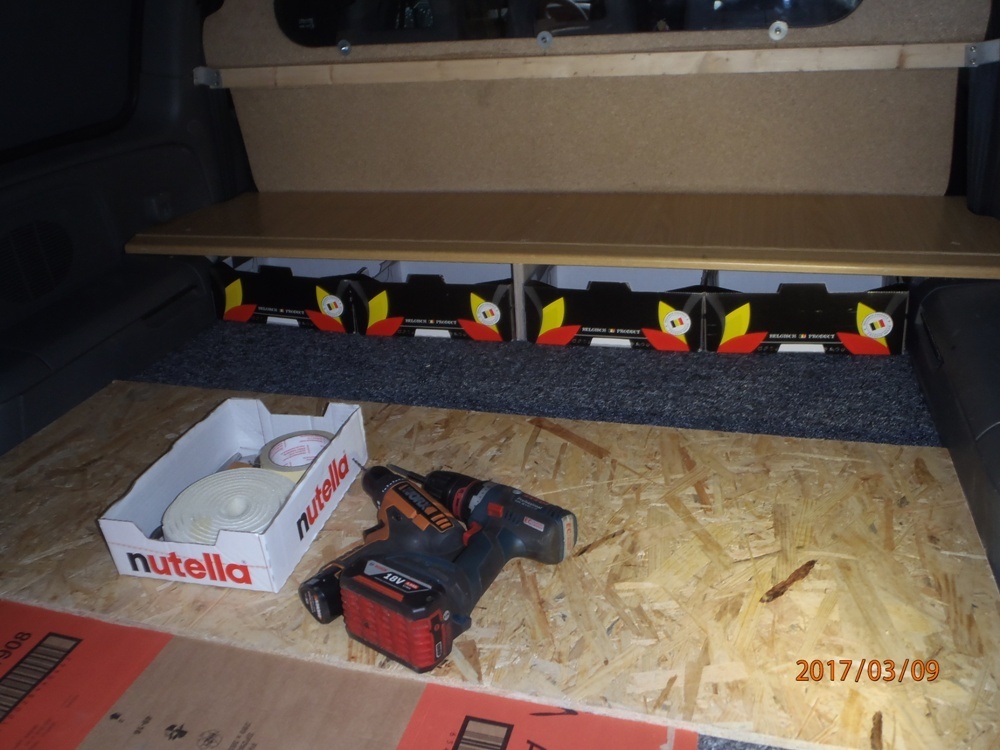

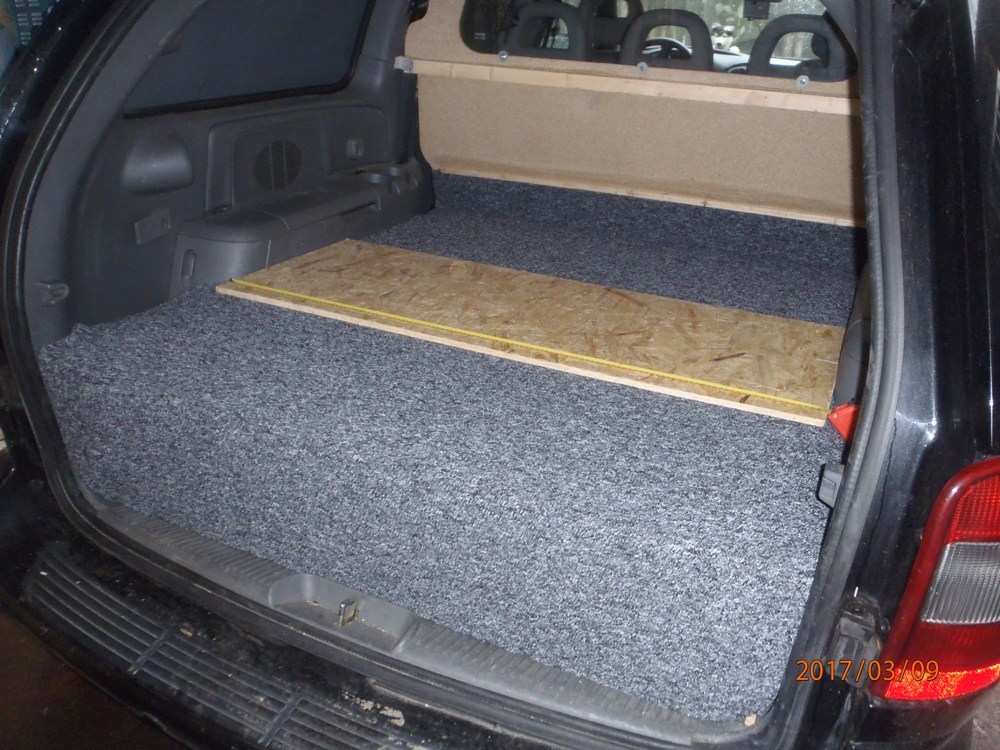

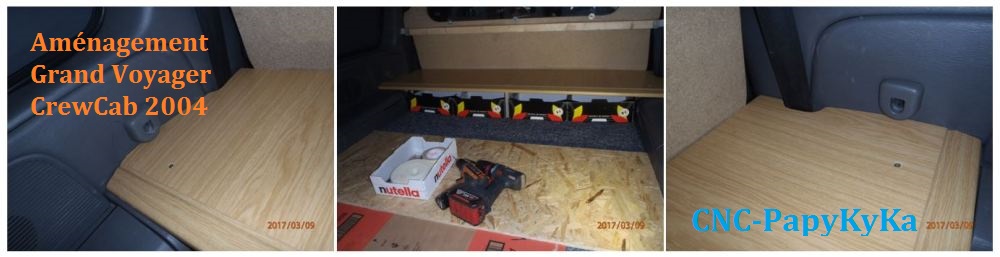

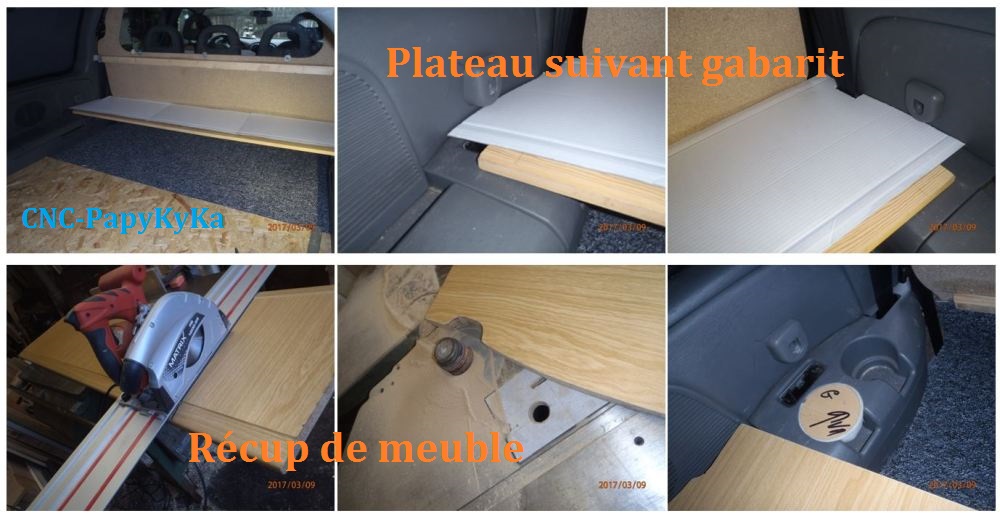

Pas mal de temps pour faire les choses correctement, Comme dans mon grand voyager S2 de 1995, ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 10 Mar - 23:17 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

La suite logique.





Montage demain, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 11 Mar - 14:41 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

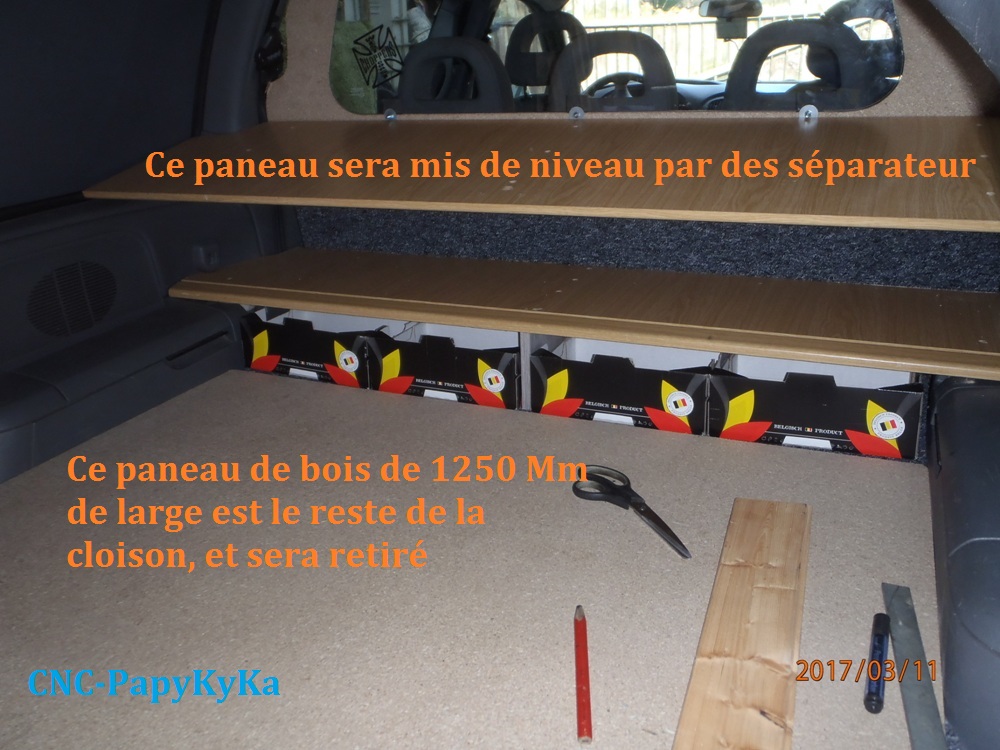

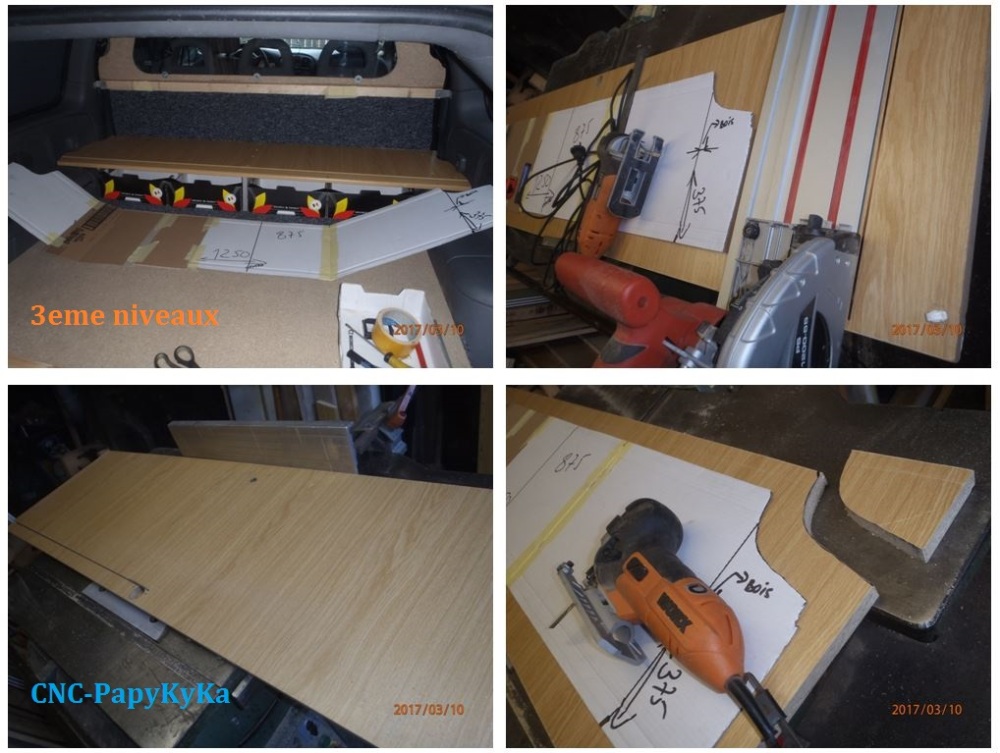

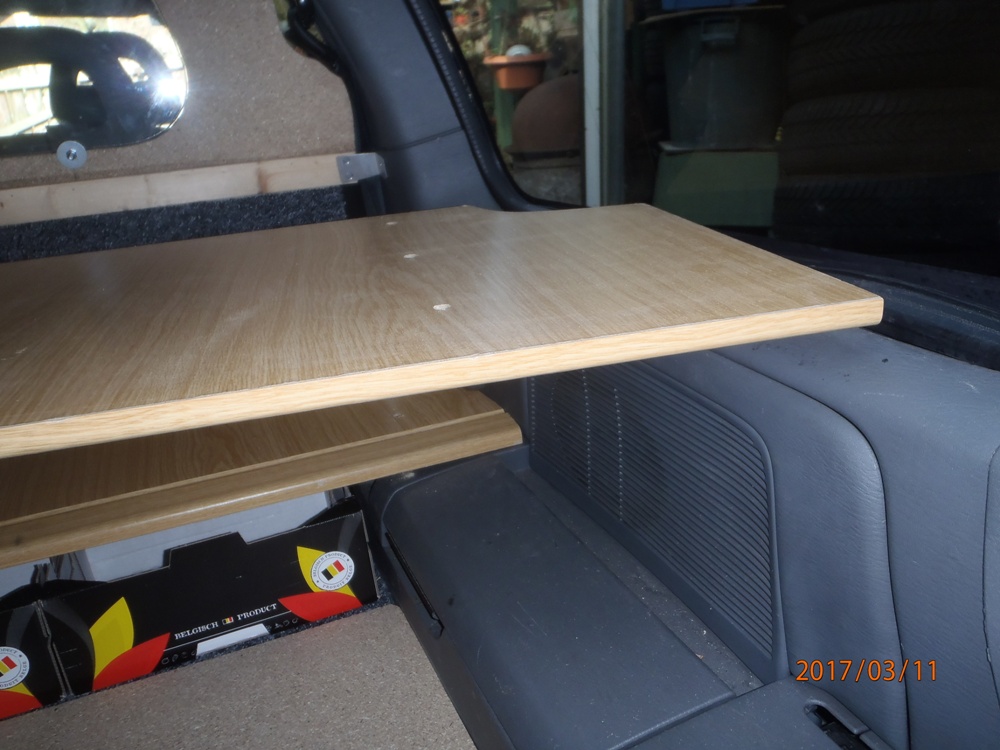

Second étage.

Cela supportera la partie électronique de "LayKa-CNC".



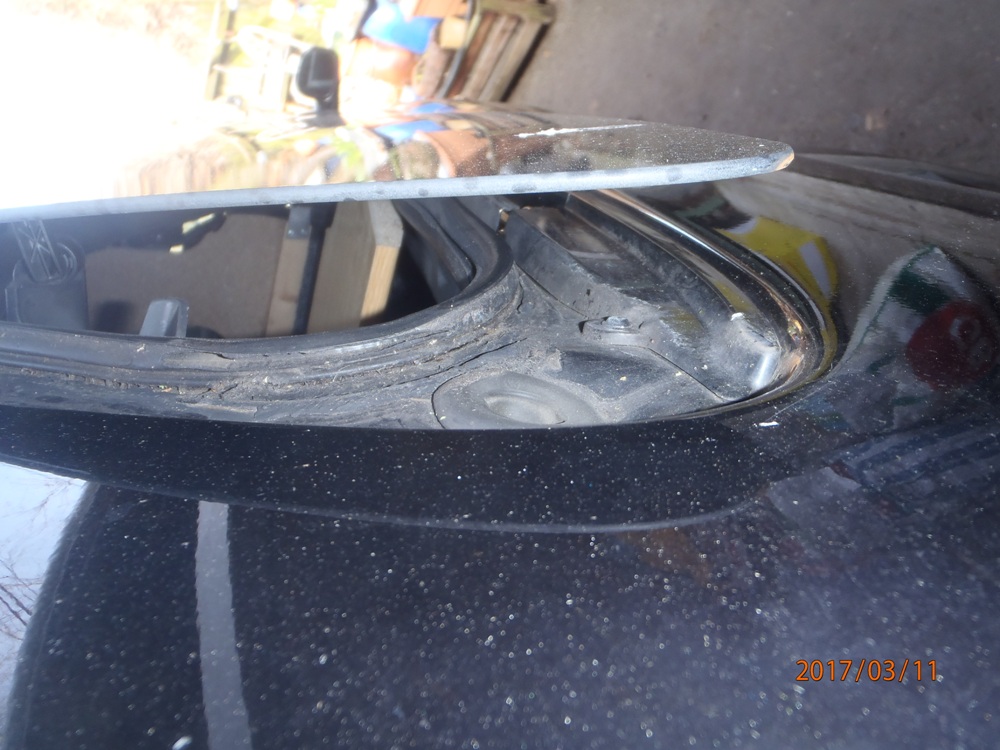

Cela est vraiment juste pour le mettre en place, devoir ouvrir la custode arrière, qui s'ouvre électriquement.



Mais je constate que, il y a du mastic noir, Pourquoi, alors que l'autre coté est fixe, en plus c'est pas une vitre mais une tôle ????.



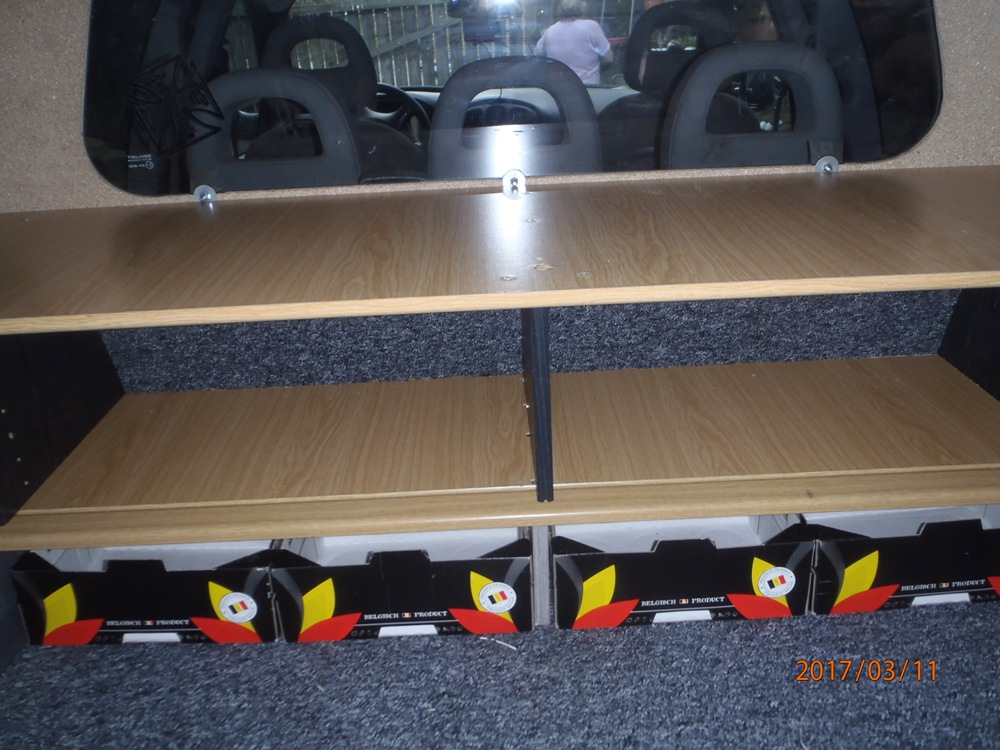

La voila en place, reste a la fixer au panneau verticale, coté habitacle, qui sera regarni de moquette.

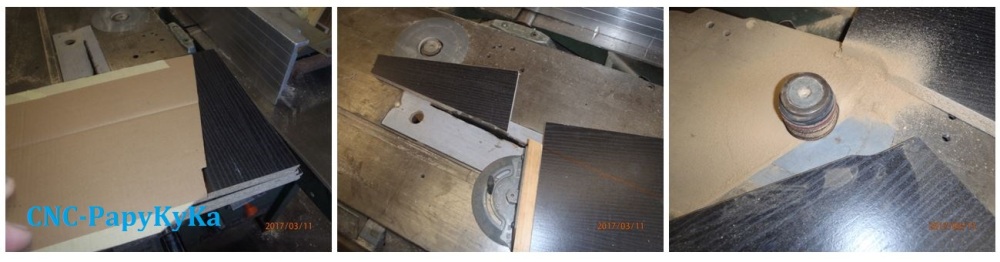

Et de placé les séparateurs verticale qui sont fait, d'appert un calibre, et découpé, et une échancrure faite au rouleau ponceur, comme toujours.



A plus, pour leurs fixations, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 11 Mar - 21:19 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

Salut a ceux qui me suivent, et qui ne manifeste pas.

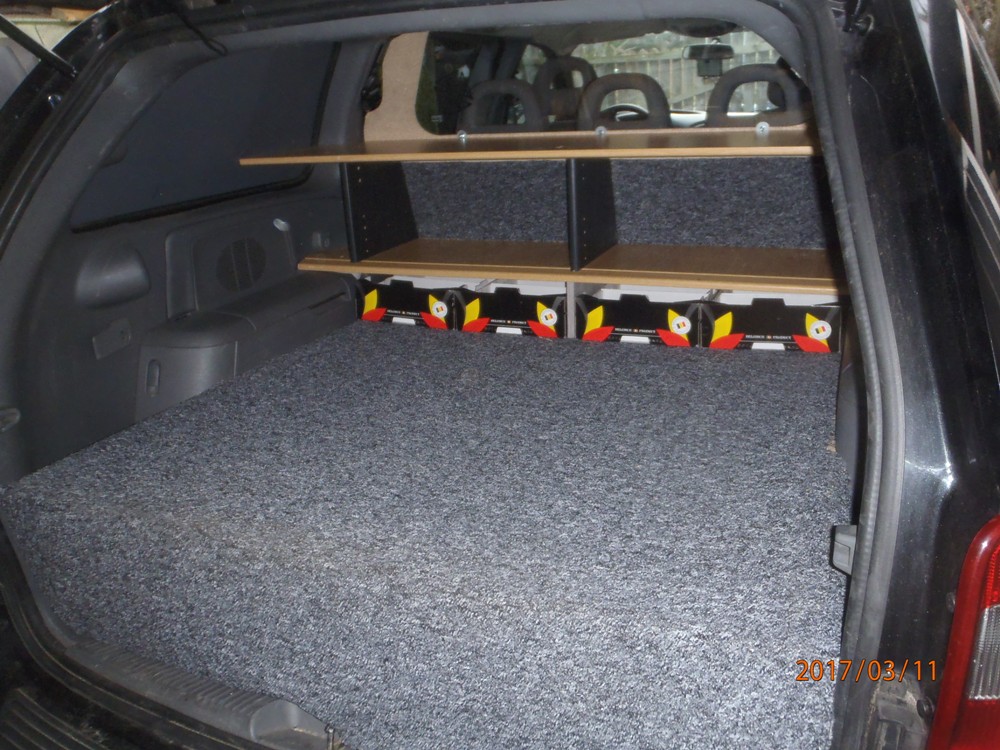

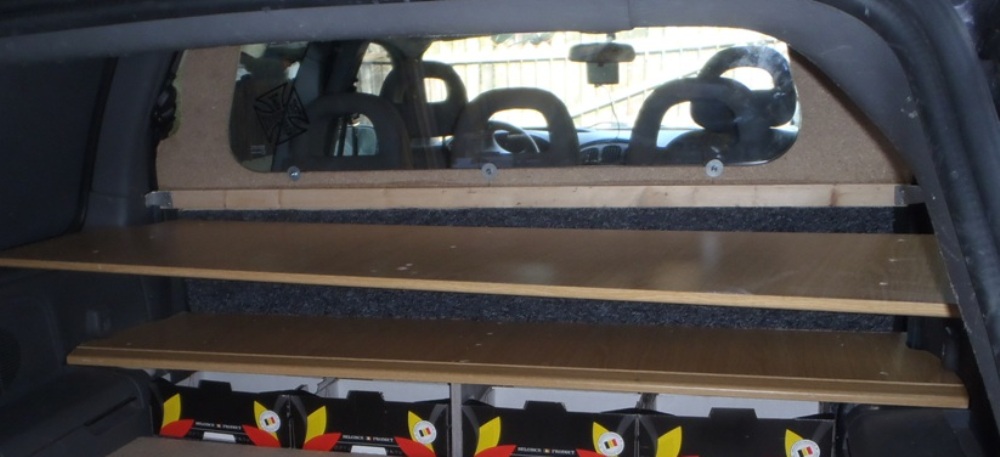

La partie haute avec la vitre sera revue, car pas a mon gout, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 13 Mar - 22:09 (2017)    Post subject: La séparation pour etre en conformité CrewCab. Reply with quote

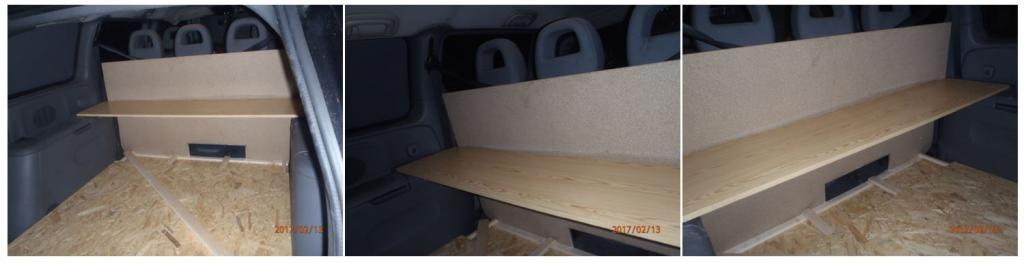

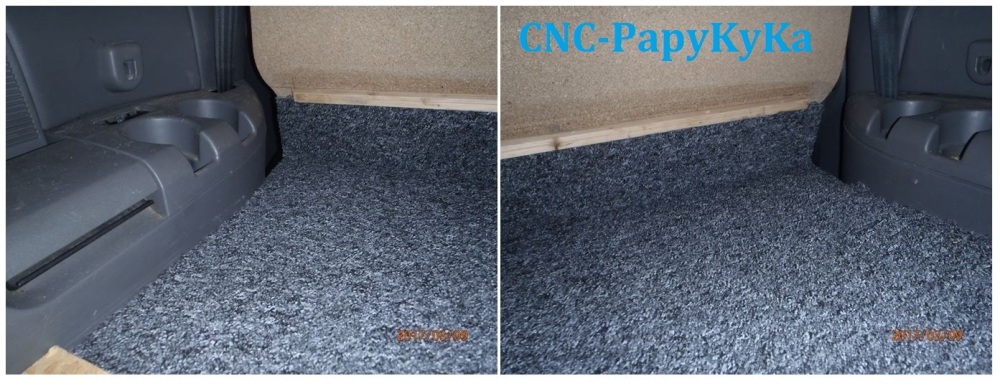

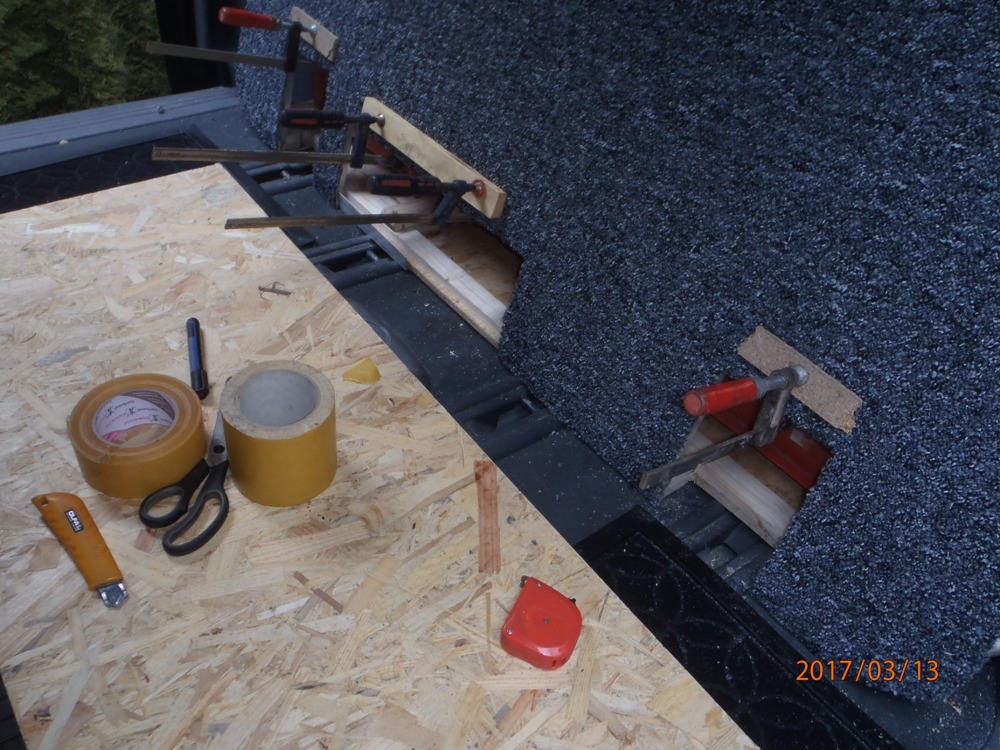

Garnissage de l'intérieur.

Retiré la banquette, faut être deux pour la sortir, car très lourds.



Quelque bande d'autocollant pour collé la moquette.

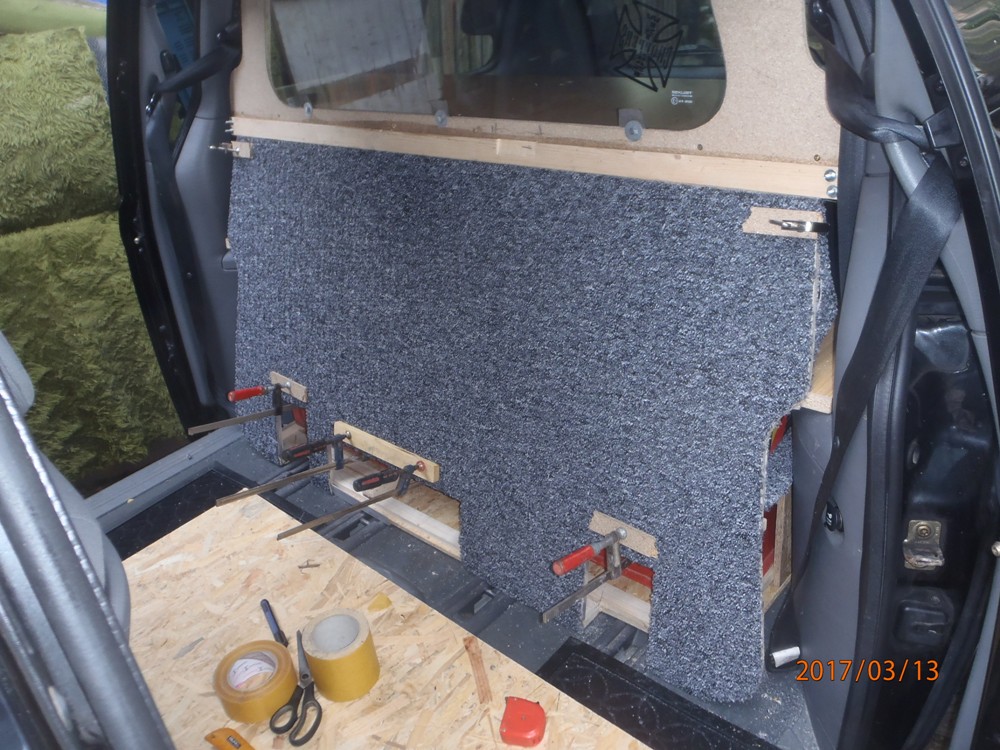

Les presses retienne les partie retournée pour maintenir la moquette qui est collée sur intérieur.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 05:55 (2019)    Post subject: La séparation pour etre en conformité CrewCab.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Automobile. -> Chrysler Grand Voyager S4 - 2.5 CRD 2004 de PapyKy. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
