"CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm.
Goto page: <  1, 2

Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 11 Dec - 19:33 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

PublicitéSupprimer les publicités ?

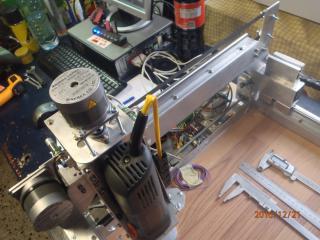

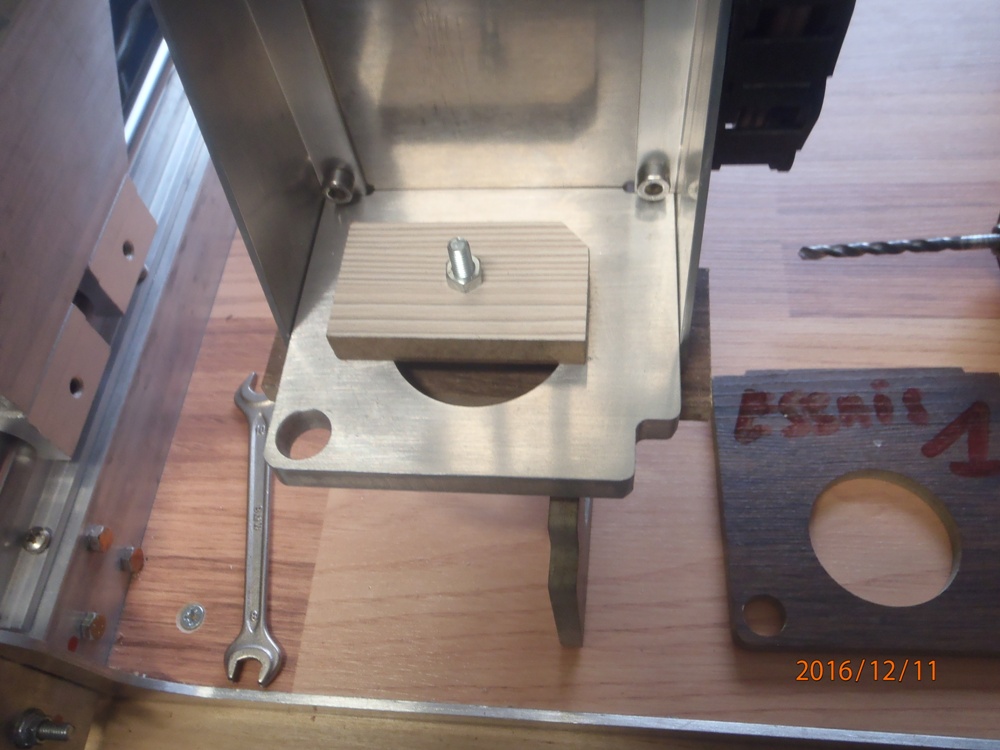

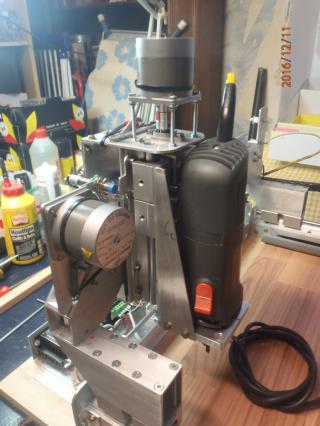

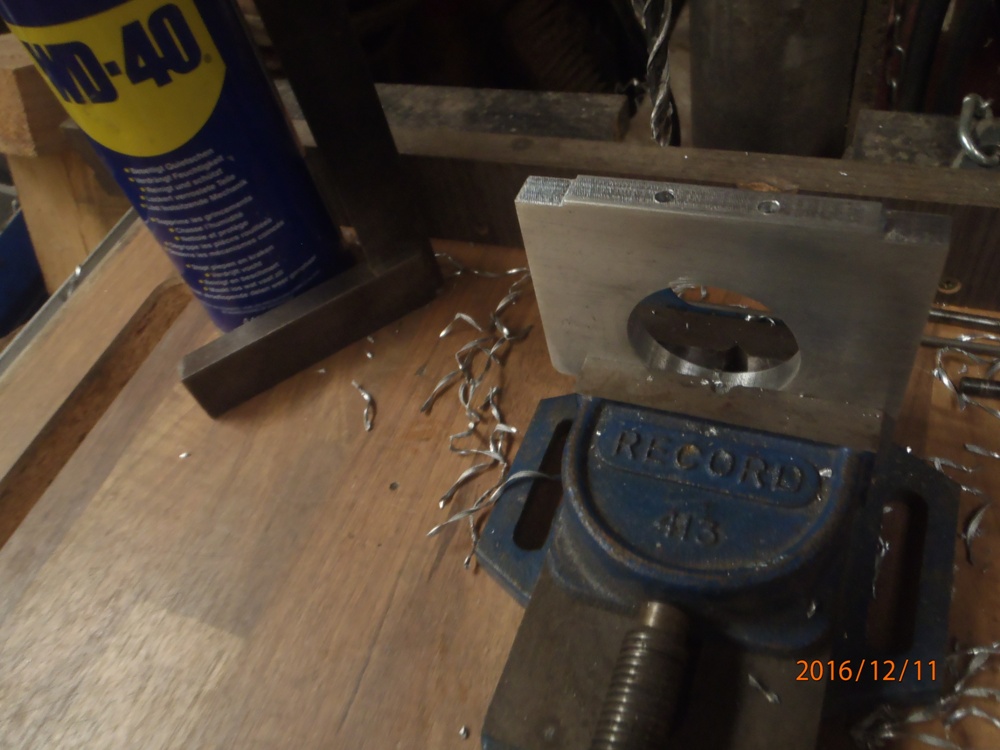

Placement de celle tôle support de broche.





Serrage du support entre deux bouts de stratifier pour sont placement.



Pointage a la mèche de 5 Mm, pour être centré et sera foré a 4.2 Mm, taraudé en M5, sur 20 Mm de profondeur.



Sur foreuse a colonne pour être bien d'équerre, l'aluminium est difficile de foré donc lubrification au WD40, est bien.



Le trou ou passera le collet, serra fendu avec un coup de scie a main, pour serré le corps de la machine, qui est fraisé pour rentré la tète de la vis de M5.





Le câble de la fraiseuse est coupé, et est remplacé par le câble qui passe dans la chaîne câble, et soudé a l'étain dans le corps de la machine.

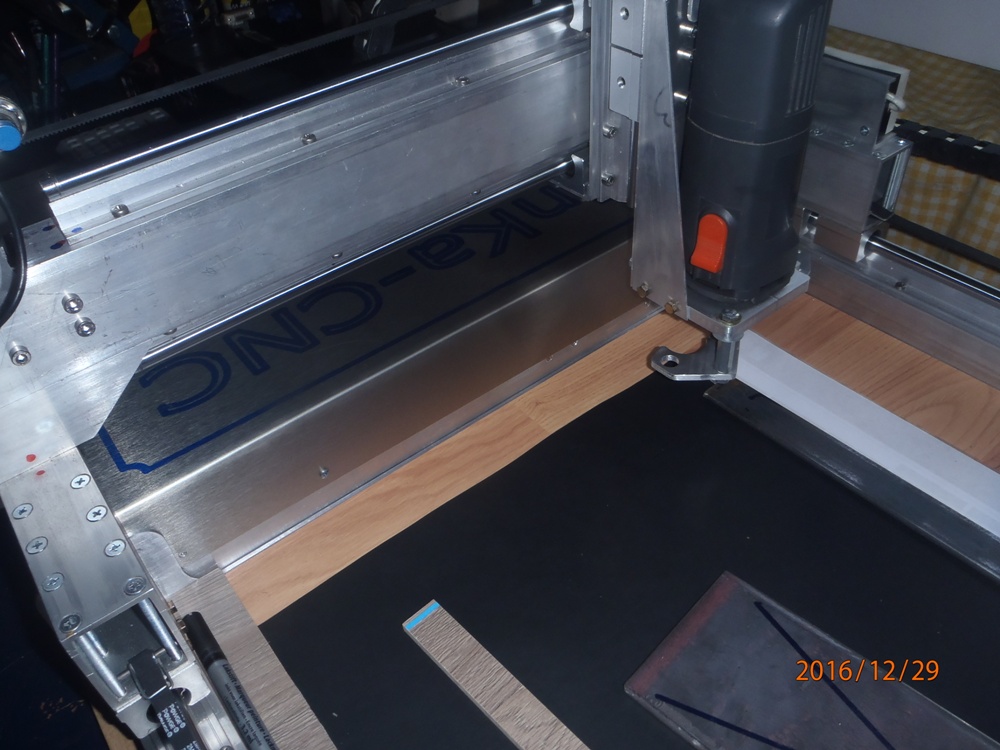

Le tracé au maxi de déplacement, par le marqueur A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Dec - 13:49 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

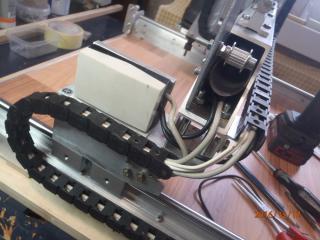

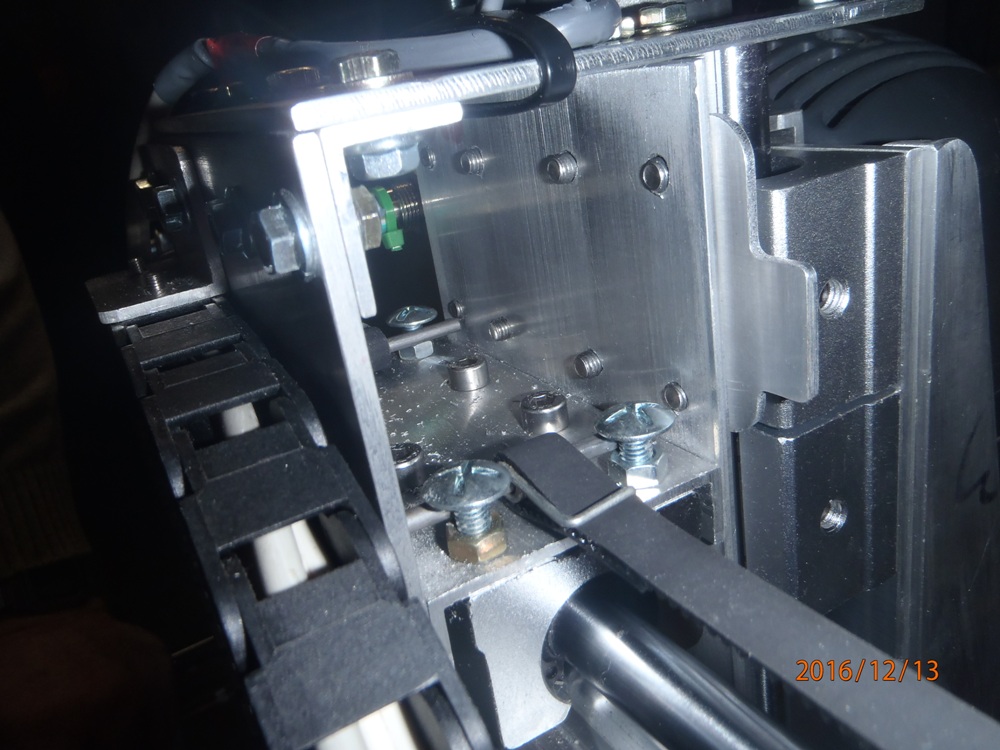

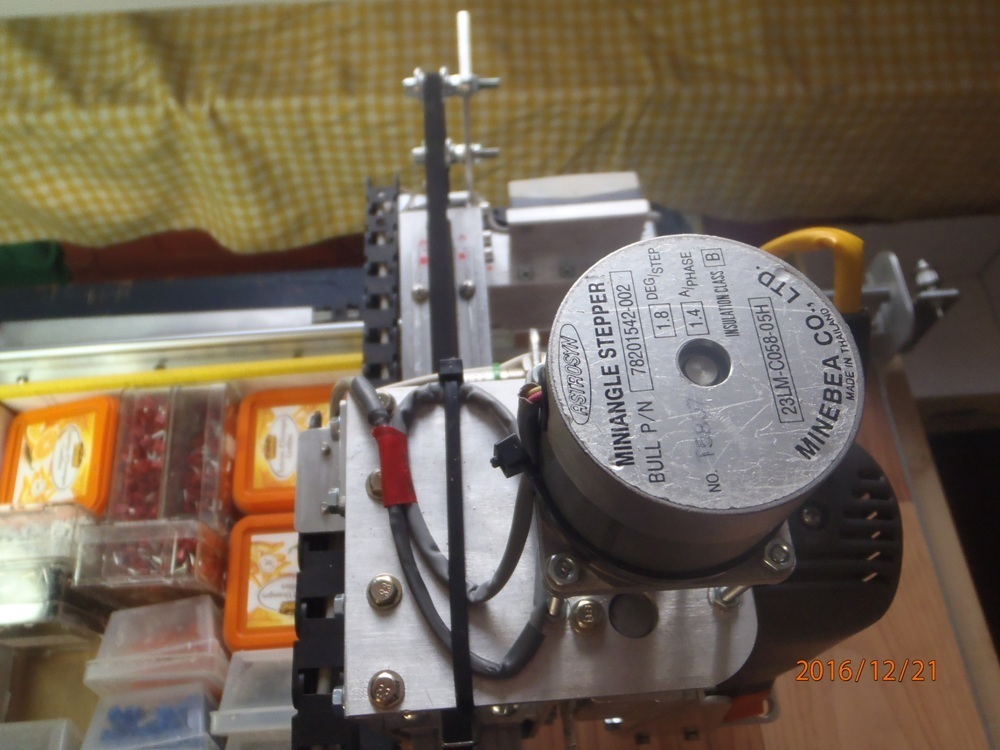

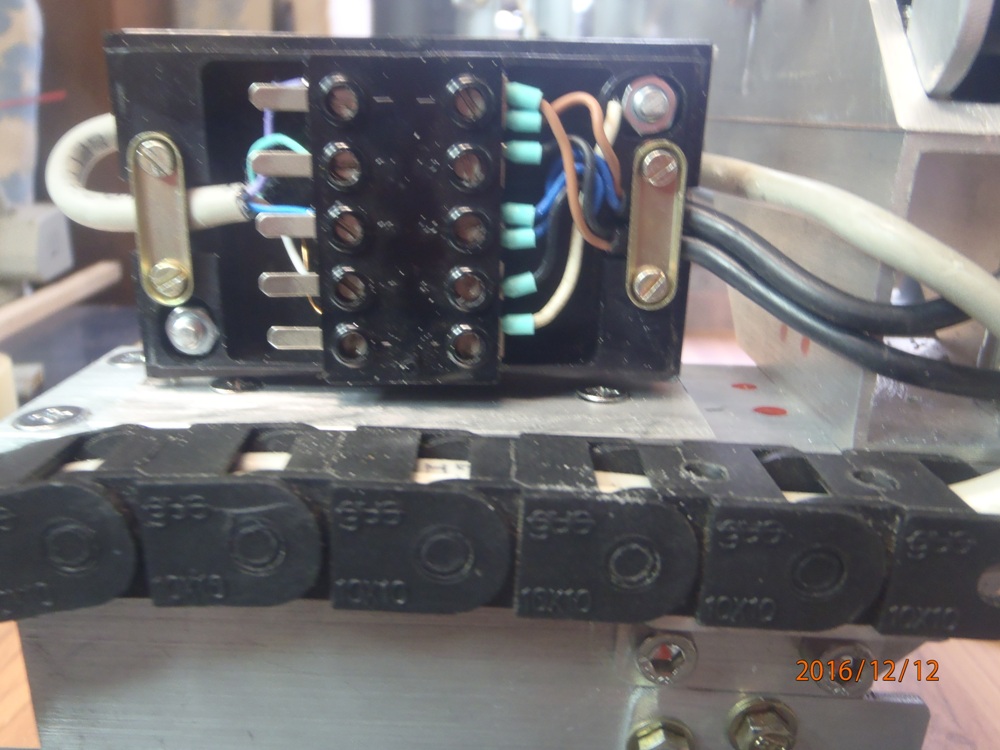

Bornier capteur "Y & Z".

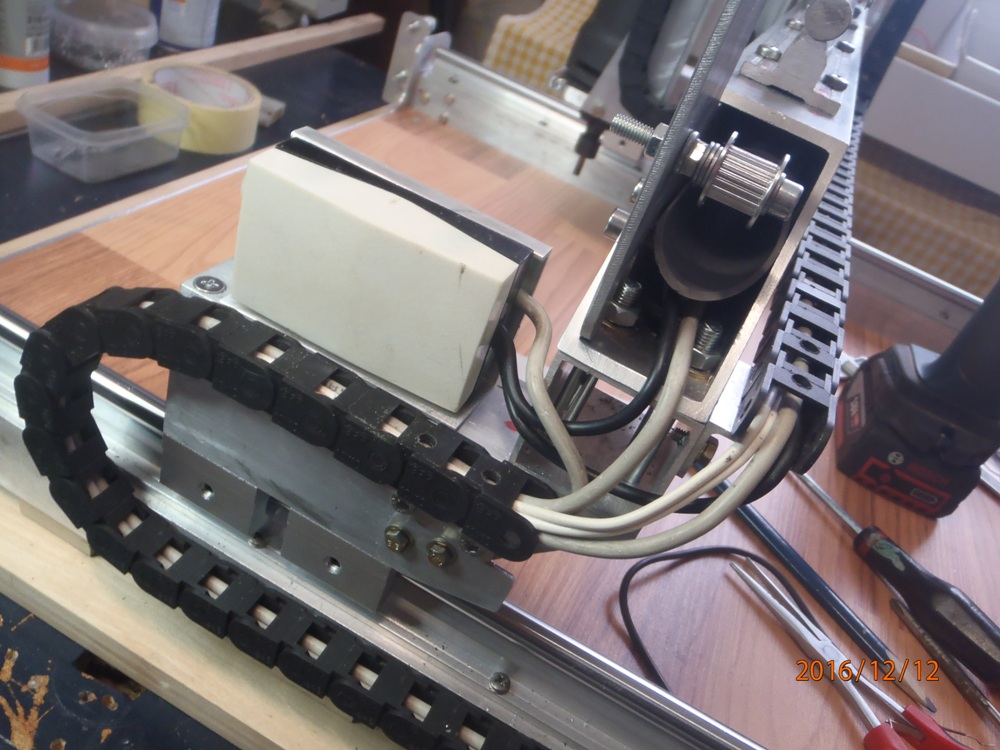

Comme il manque de place dans la chaîne câble sur le mouvement de l'axe 'X', donc ce petit bornier de 'Téléphonie', de 'récup'.



Le support est récupéré dans un bout de tube, en C de 5/50/25 x 80 Mm, percé de trous fraisé en M4, et le bornier est espacé pour laissé passé le câble derrière.





Les câble 'Bleu' sont les masse, les 'Brun' sur le positif et les 'Noir' qui devienne 'Blanc & Vert' sur l'autre câble, et la tresse de masse est sur la vis de fixation.



Les câbles sont du câble utilisé en 'Téléphonie', Deux paires 'croisée' et 'faradisée', qui est placé a la masse pour évité les fréquences 'harmonique de faire perdre des 'pas' moteur.
le grand frére de

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Dec - 21:24 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

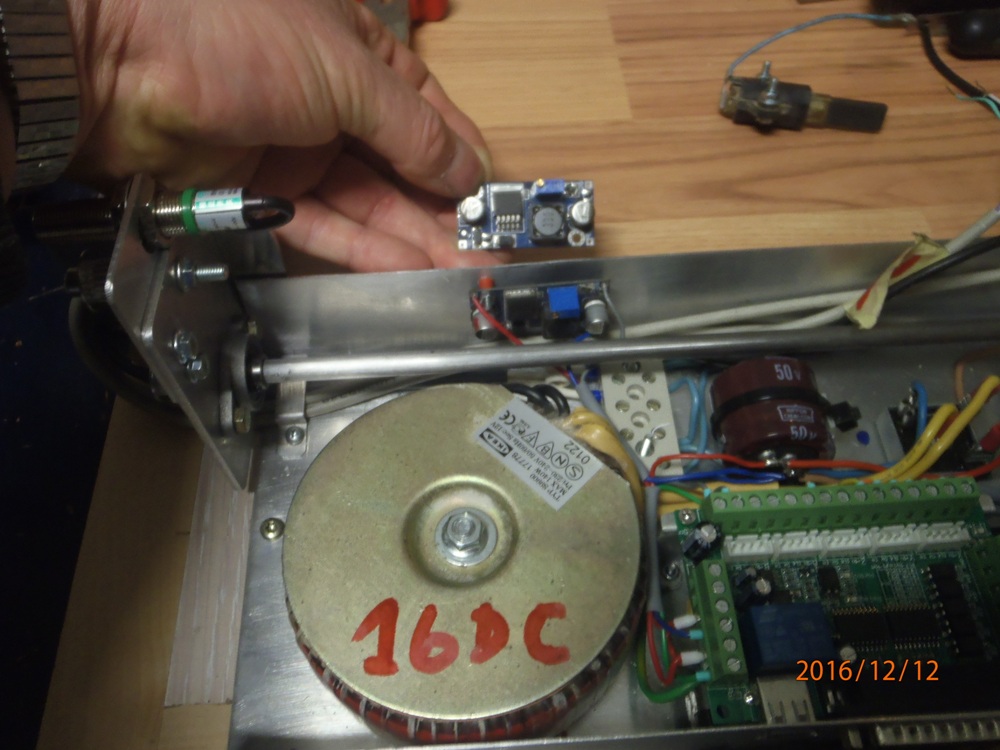

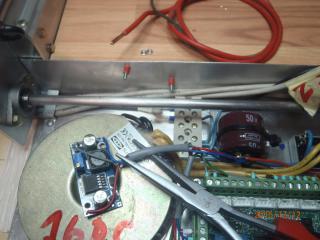

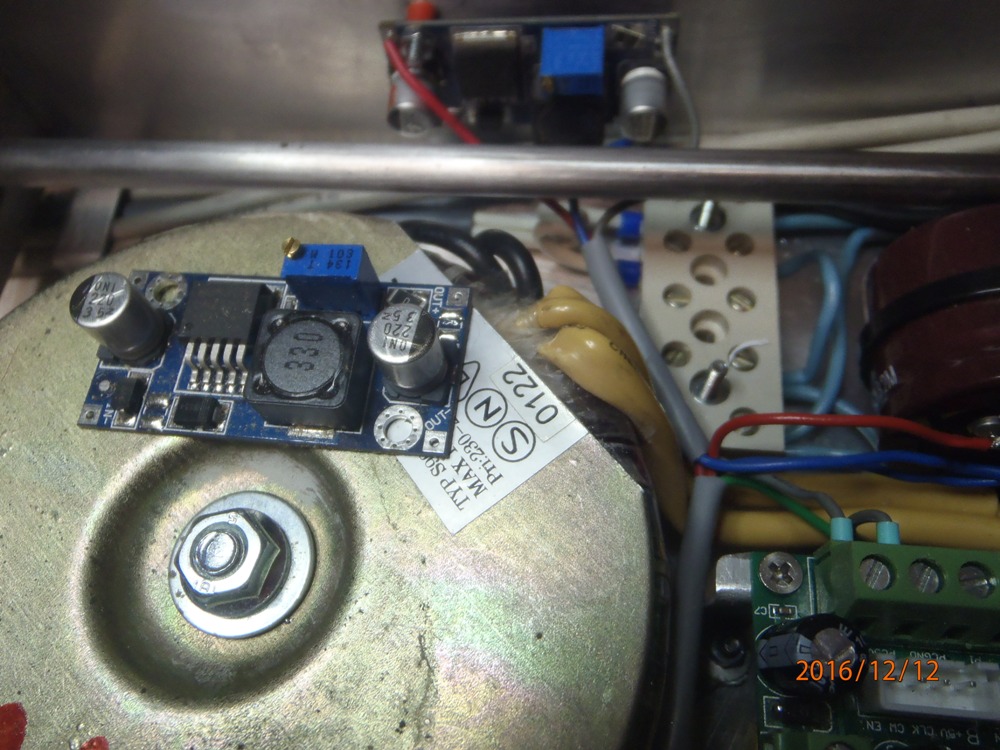

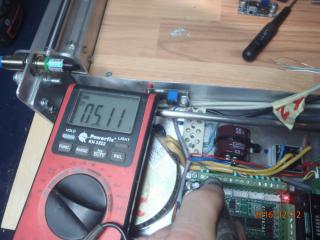

Faire du 12 Volts a partir du 32 Volts.

Sur la carte de commande, il y a une prise USB pour le 5 Volts, et pour avoir du 12 Volts DC, mais l'on peu l’obtenir a partir du 32 DC.



Ici deux module pour faire a partie d'une tension DC haute vers un tension DC basse, donc un qui ne serre a rien, celui qui est fixer est opérationnelle.





Un teste avais été fait pour les autre M335 qui voilais du 12-24 Volts, mais cela sera modifié en 36 Volts pour des 542, voir explication plus tard.







Reste a faire le câblage des capteur magnétique, A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 21 Dec - 19:40 (2016); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Dec - 23:12 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

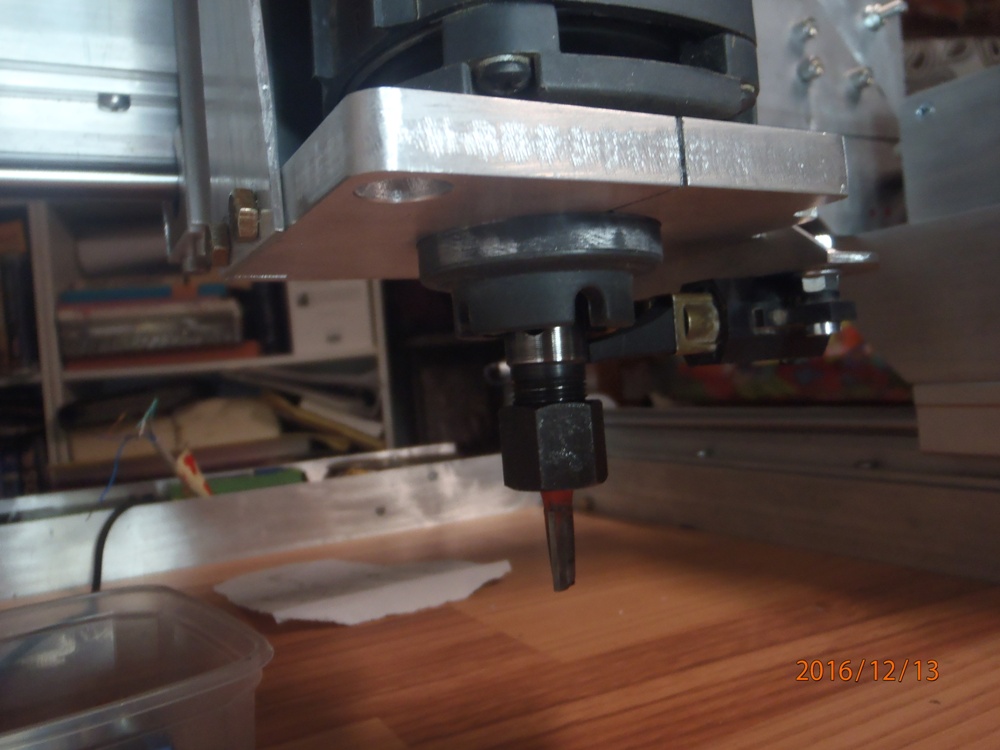

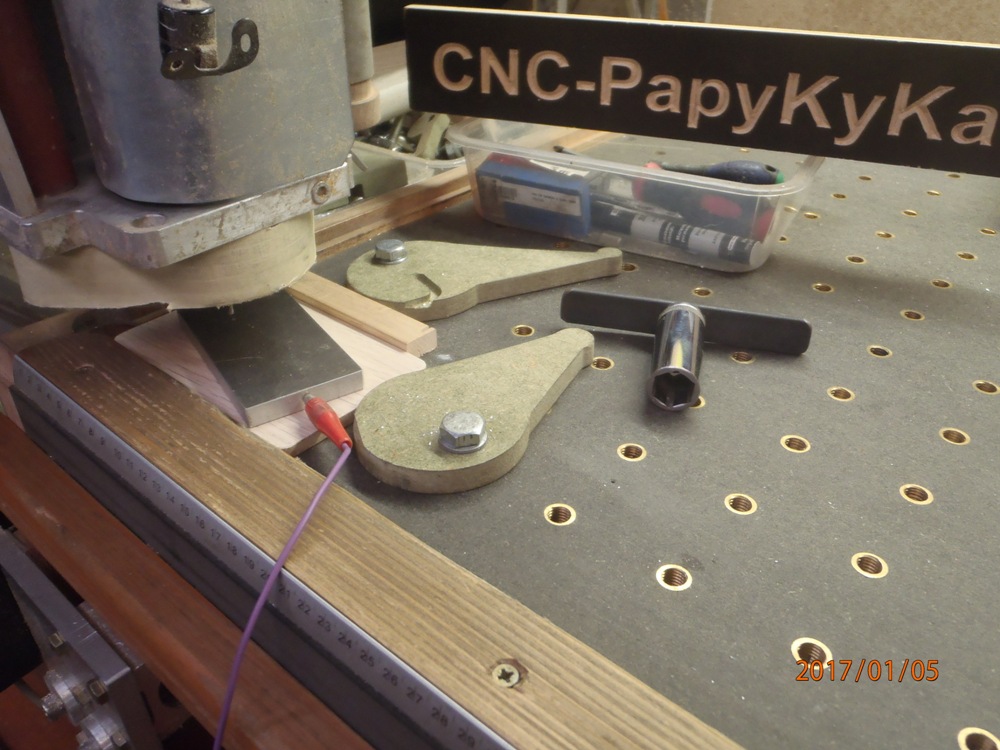

La broche est en double isolation !!!!.

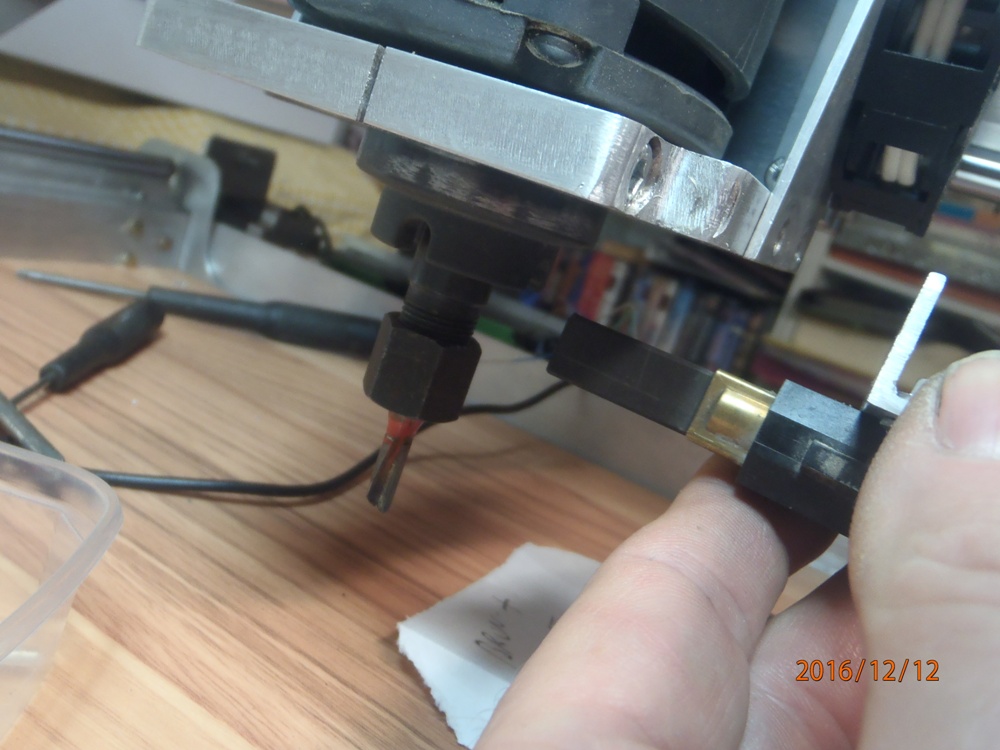

Et cela pose probablement pour la palpation du brute sur une cale placé sur celui-ci, pour en connaitre la hauteur.

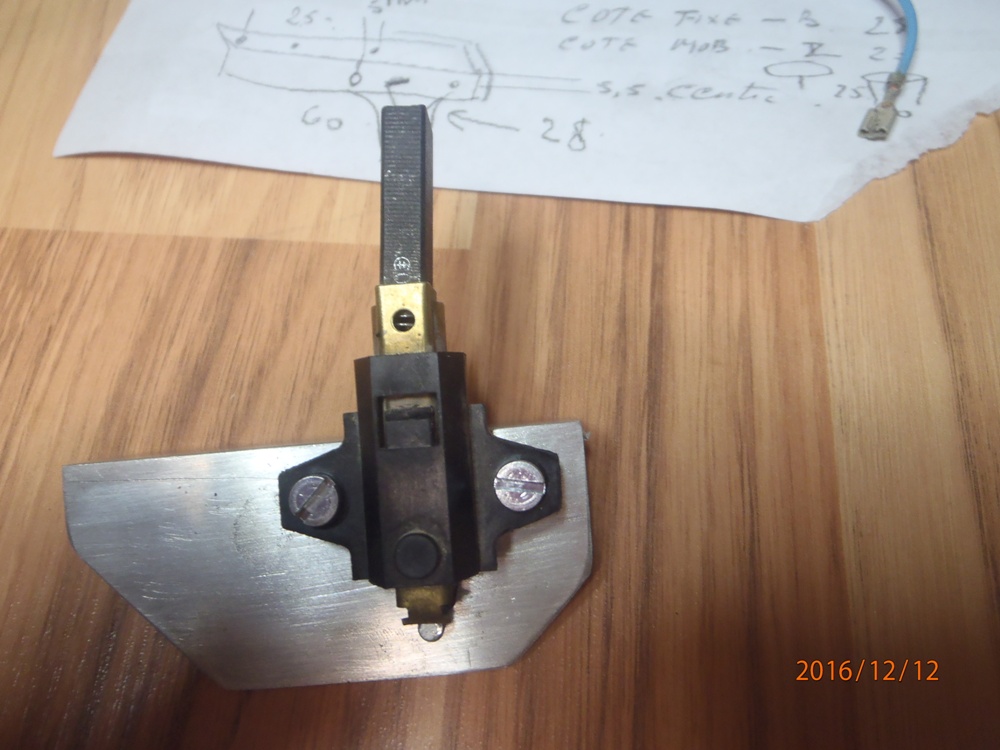

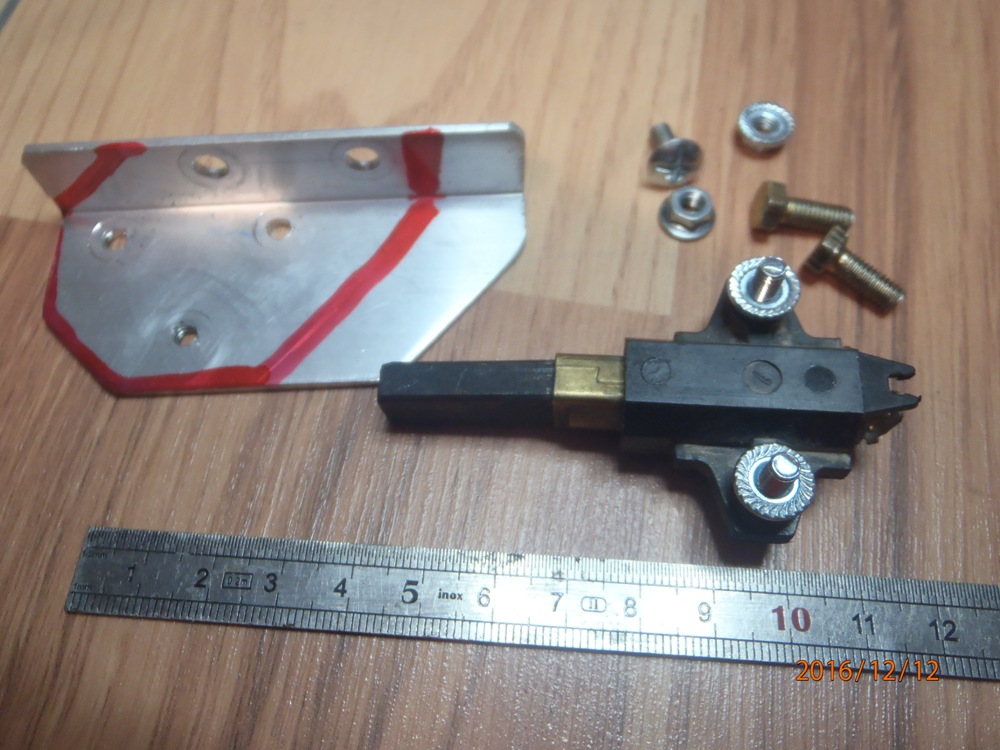

La solution placé un balais d'un moteur de 'Machine a lavé' de récupération, Encore !!!!!!!!!.



Sacrée longueur ce charbon, donc reste a le placé, et le mettre a la masse du CNC.

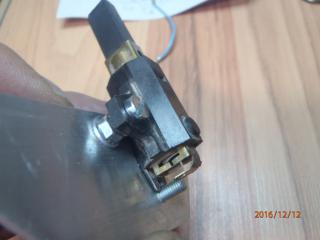

Le fil est retiré et une vis est placée de façon de mettre le balais a la masse, un trou taraudé en M4.



Il faut le recoupé sur sont hauteur (+/- 4 a 5 Mm), pour qui reste un bout carré, pour venir en pose sur l'arbre de la broche.



Restera a recoupé les surplus, pour une question de présentation, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 23 Jan - 20:24 (2017); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 13 Dec - 20:54 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Cette masse de broche est opérationnelle.








Restera a tester quand il fera sont premier 'Palpage', A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 13 Dec - 21:21 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

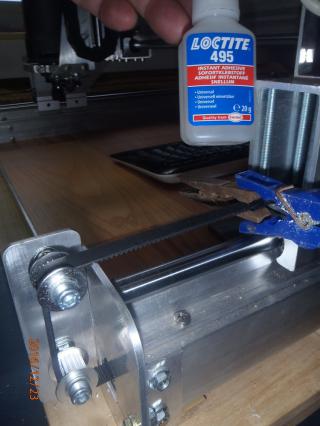

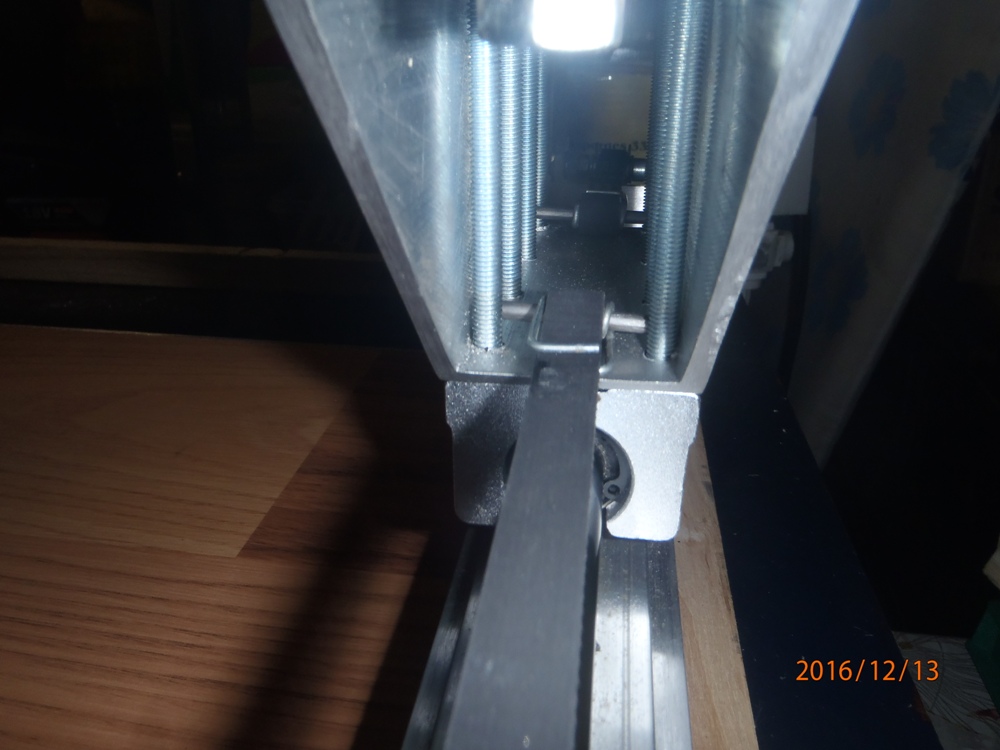

J'ai reçu une partie des courroies et poulies GT2.



Des ressorts de pince a linge, un bout d’électrode de soudure a arc de 1/8 Pouce (3.15 ou mieux 3.25 Mm), de la colle forte et rapide.





Ici il restera a maintenir les axes plaqué sur le point bas avec un écrou sur chaque vis.







Il me reste une courroie de l'axe 'X' a placé, car ce moteur commande les deux courroies de l'axe X & X'.
Car n'ai pas encore reçu la poulie a placé sur le rond en acier de 8 Mm qui sert de transmission pour le coté opposé du moteur.

Merci a tout ceux qui me suivent, mais qui ne ce manifeste pas, plus de 480 visites sur moins de 45 jours, A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 14 Dec - 01:53 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 Dec - 12:37 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

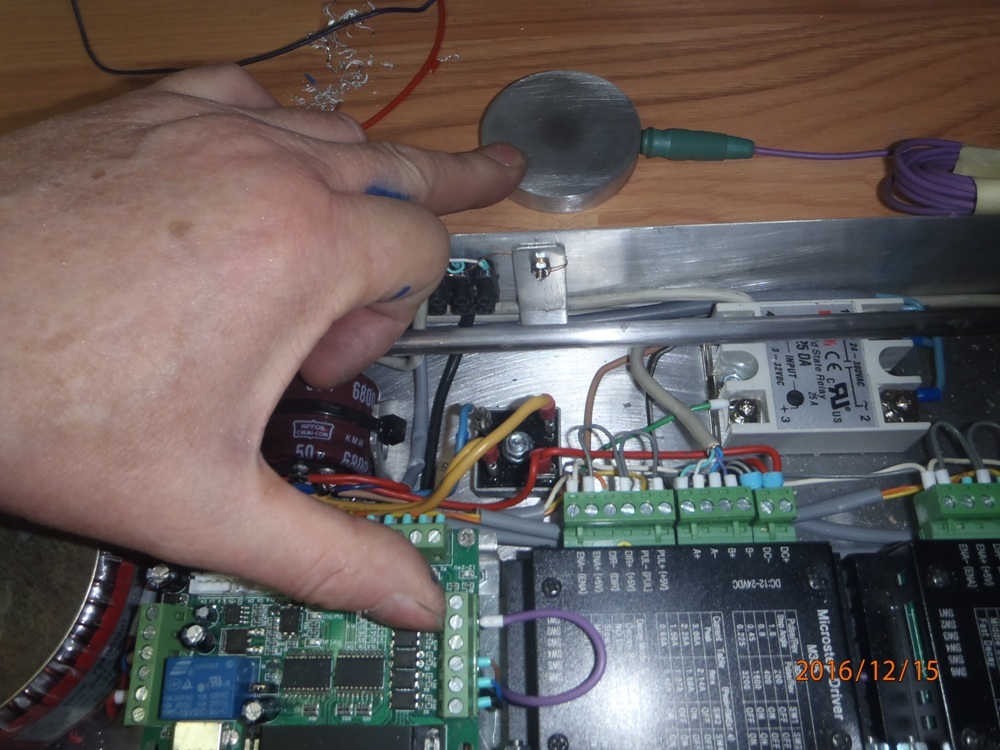

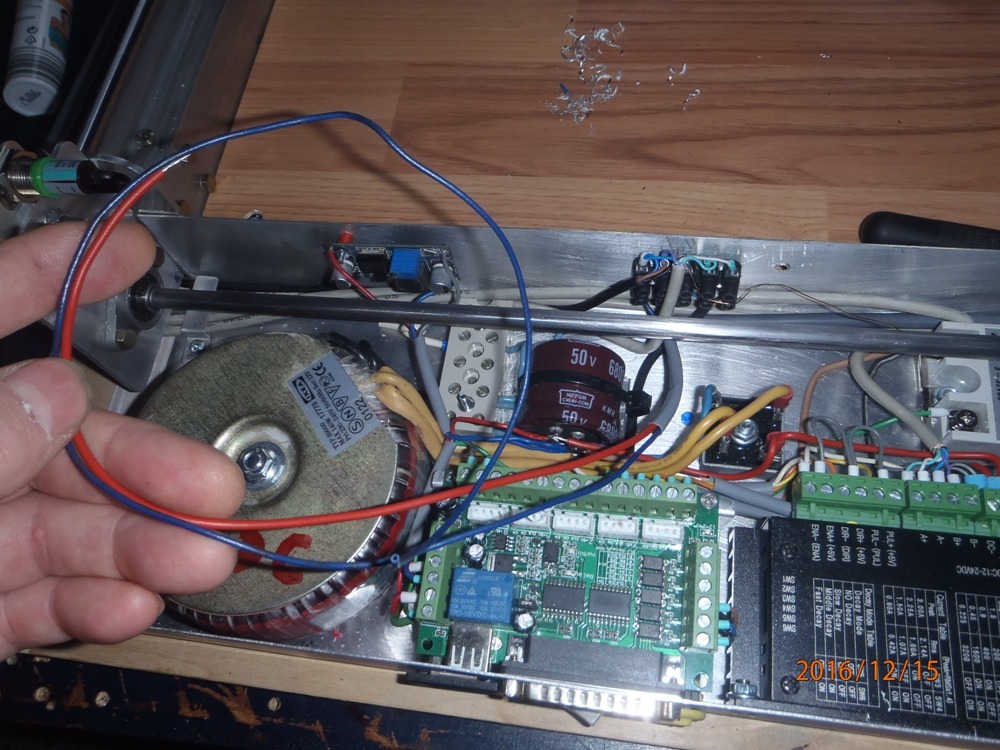

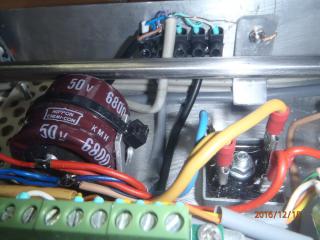

Câblage des capteurs magnétique.



C'est deux fils seront soudé sur le condensation de filtrage de l'alimentation 16 Volts DC.





Pour rassemblé ensemble les connexions de l'alimentation des capteurs magnétique, un bornier est placé, et le fil du blindage du câble est placé a la masse.



Une chute d'aluminium d'un précédent usinage est utilisé comme masse pour le palpage de la hauteur des brutes, par rapport a l'outil sur la broche.



Qui est utilisé pour la futur broche, de 1.500 W régulée par variateur de fréquence 400 Hetz pour  "UneKa-CNC", qui n'est toujour pas placée.



Ce rond d’aluminium de 10 Mm est raccordé a un entrée de la carte de commande, et Mach3 sera programmé pour savoir la hauteur du brute,
Quand l'outil monté sur la broche descendra doucement pour entré en contacte d'une masse, et comme la broche est en double isolation,

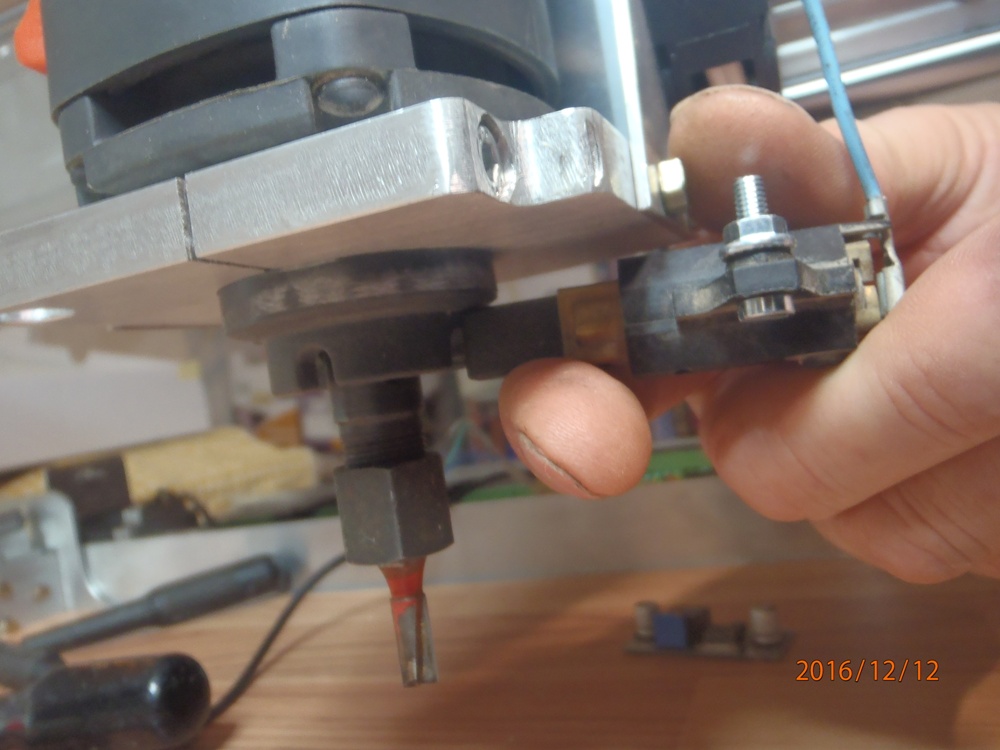

Il m'a fallu, placé ce balai pour avoir une masse sur l'outil, c'est un premier essais, qui je crois sera concluent.



Reste a assemblé un petit PC, pour faire fonctionné la "Bête", A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 16 Dec - 08:24 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 19 Dec - 21:42 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bonsoir a tous.

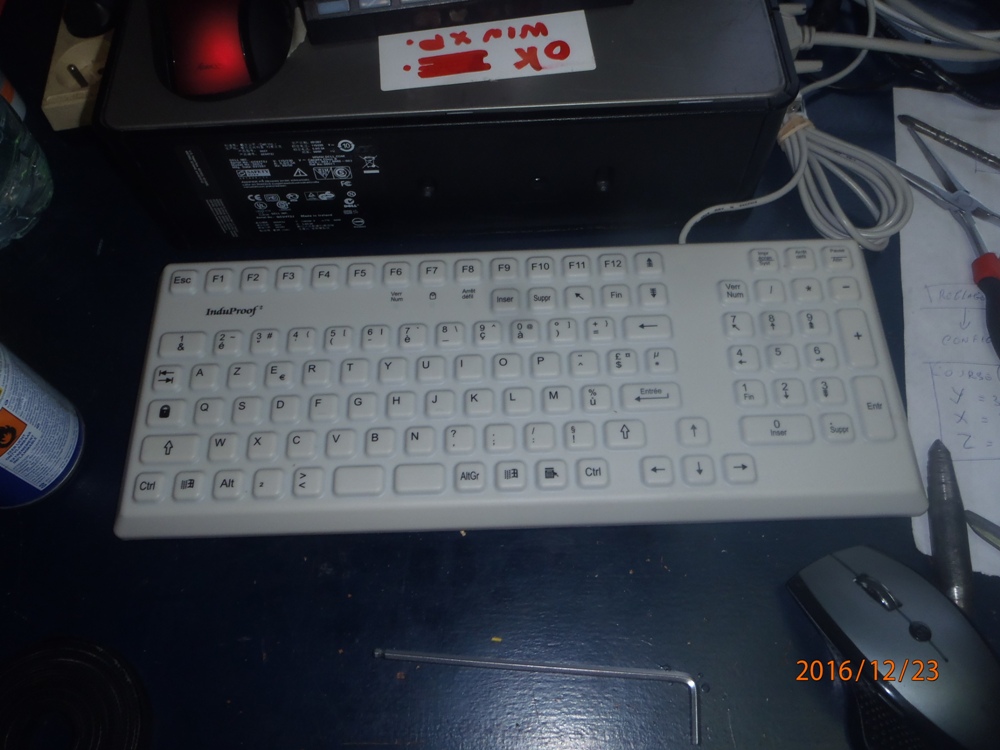

Montage d'un petit PC DELL de 'récup', un HD de 80 GB est bien suffisant est reformater,
Installation de Windows XP, sur ce PC 3 Gb et 1MB de RAM, donc très petite configuration.

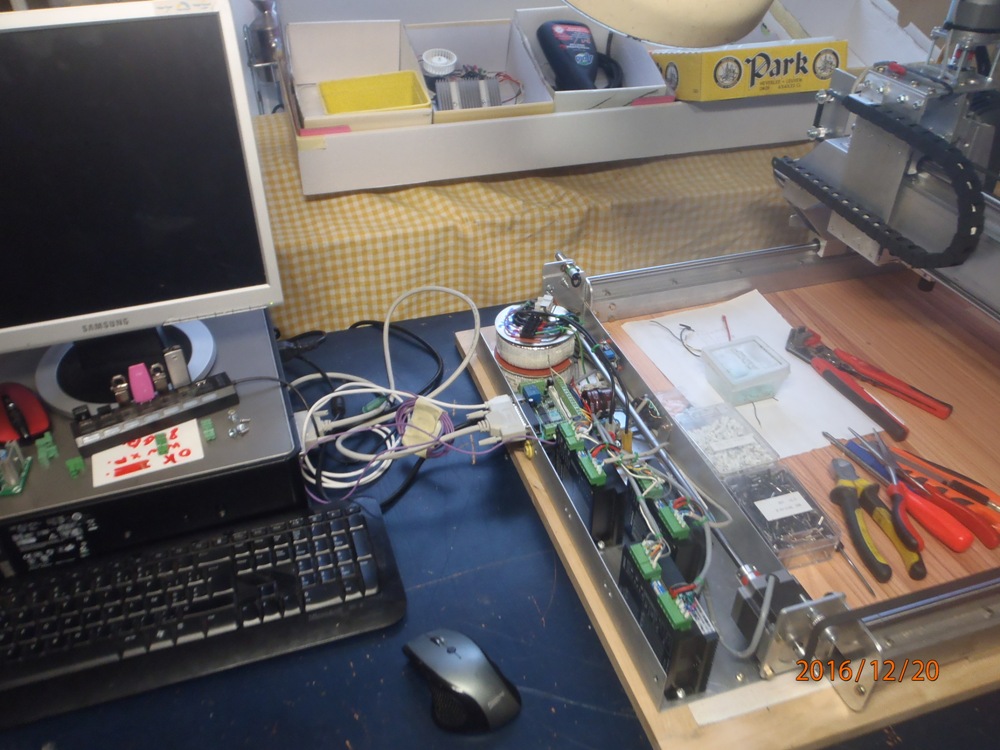

Et mise en place sur le CNC, et la, rien ne fonction correctement, coté moteur, des bruits pas possible,
Perte de pas, impossible d'utilisation, donc l'on recherche le pourquoi !!!!!!!.





Donc pas mal de modification a réalisé, Les M335 devais être alimenté entre 12 & 24 Volts,
Et ceux replacé, entre 24 & 50 Volts, Alimentation a changer, mais pas seulement, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 19 Dec - 21:59 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

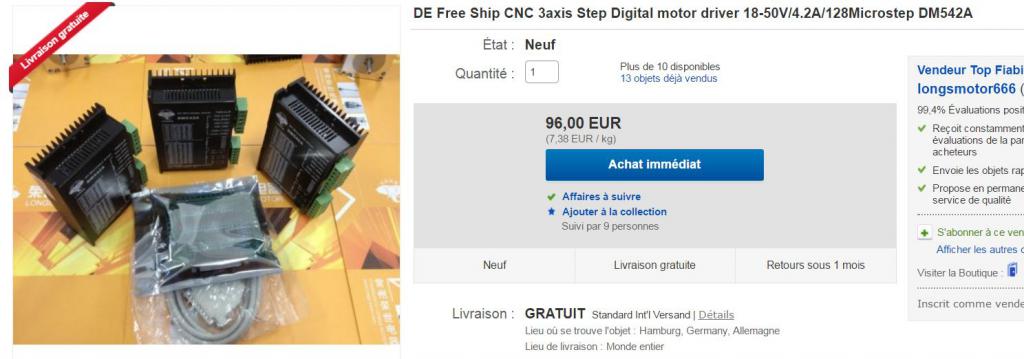

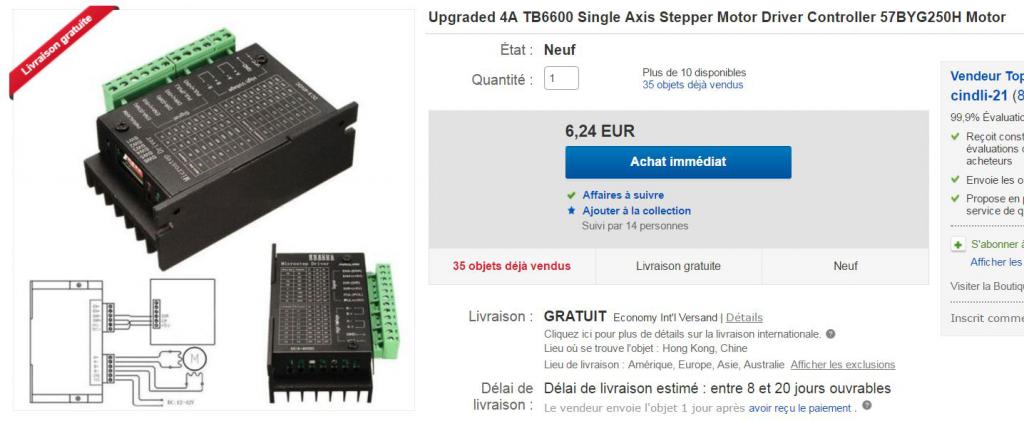

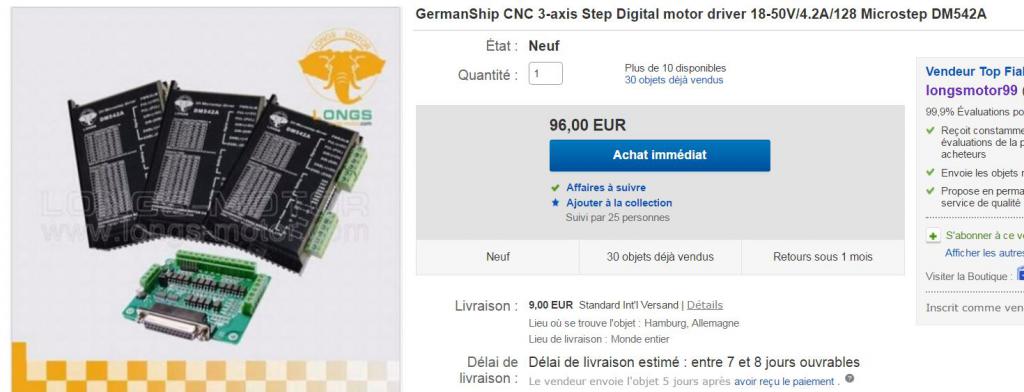

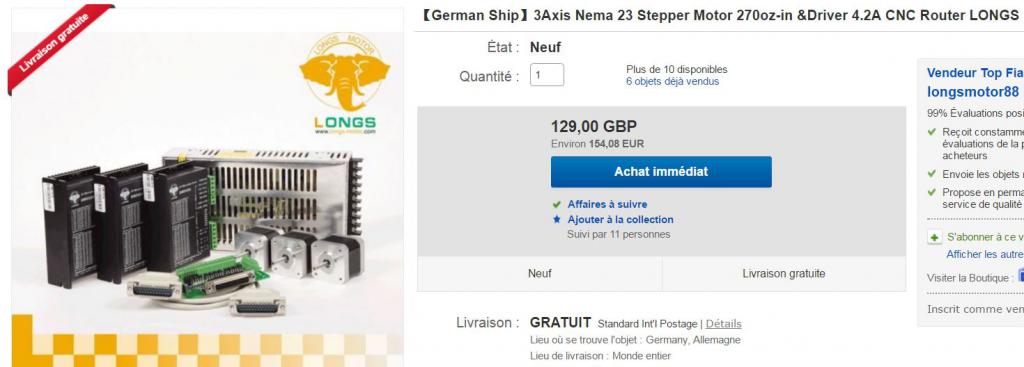

Que faire, a vous de savoir.



A ce prix pour une piece, c'est donné, NON ??.



Ceux là ou d'autres, Prix ????? en Chine ou en Allemagne !!!!!!.

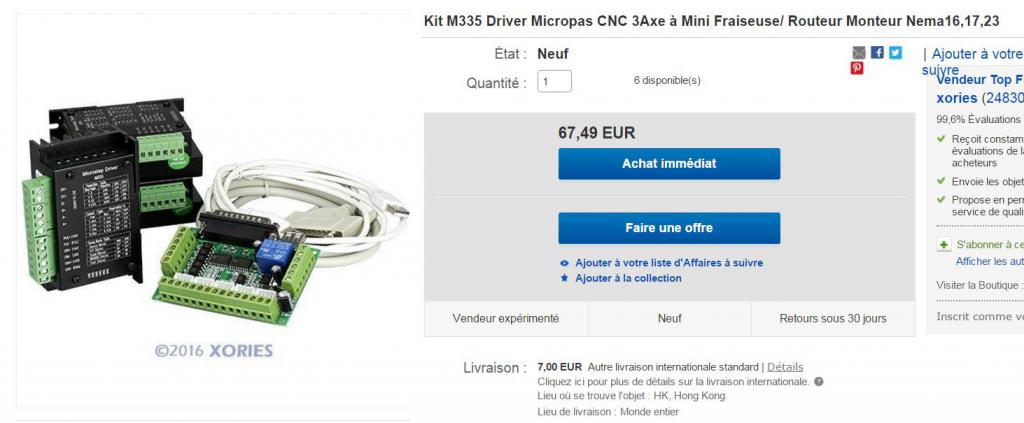

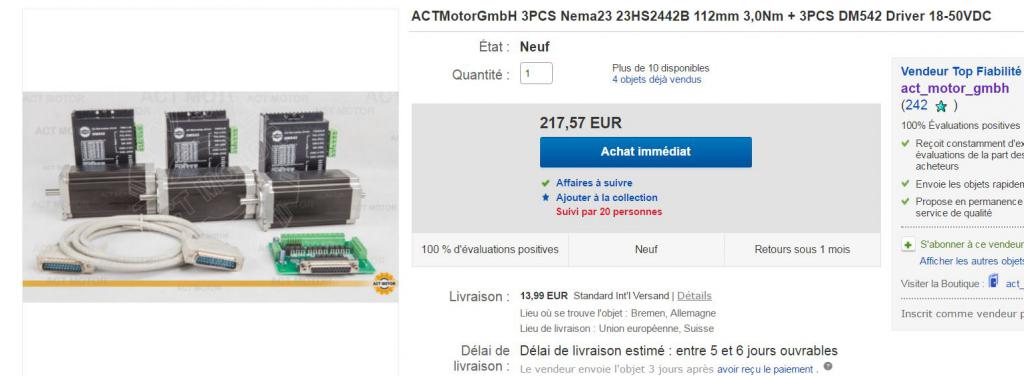

Deux offres tres similaire, mais pour quelques €€€€€ de plus, avoir cela, faut pas hésité.



Même Kit mais moteur de 4.2 au lieu de 3 Ah, un prix a penne plus d'€€€€€€€€€€€€€€€.



A vous de voir, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 20 Dec - 15:59 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

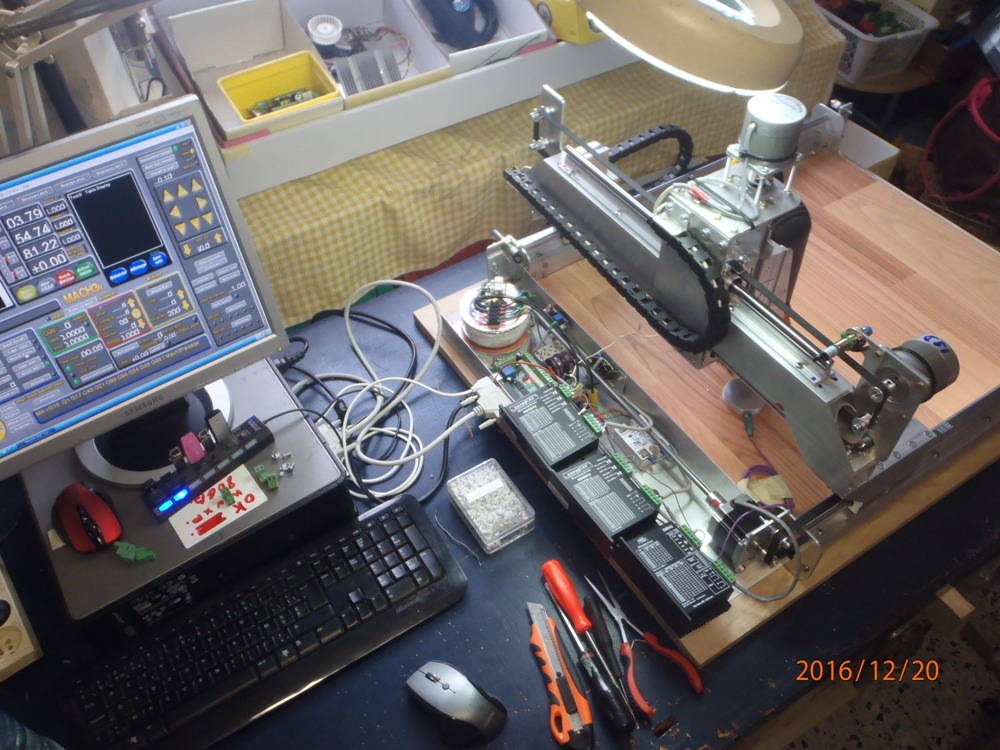

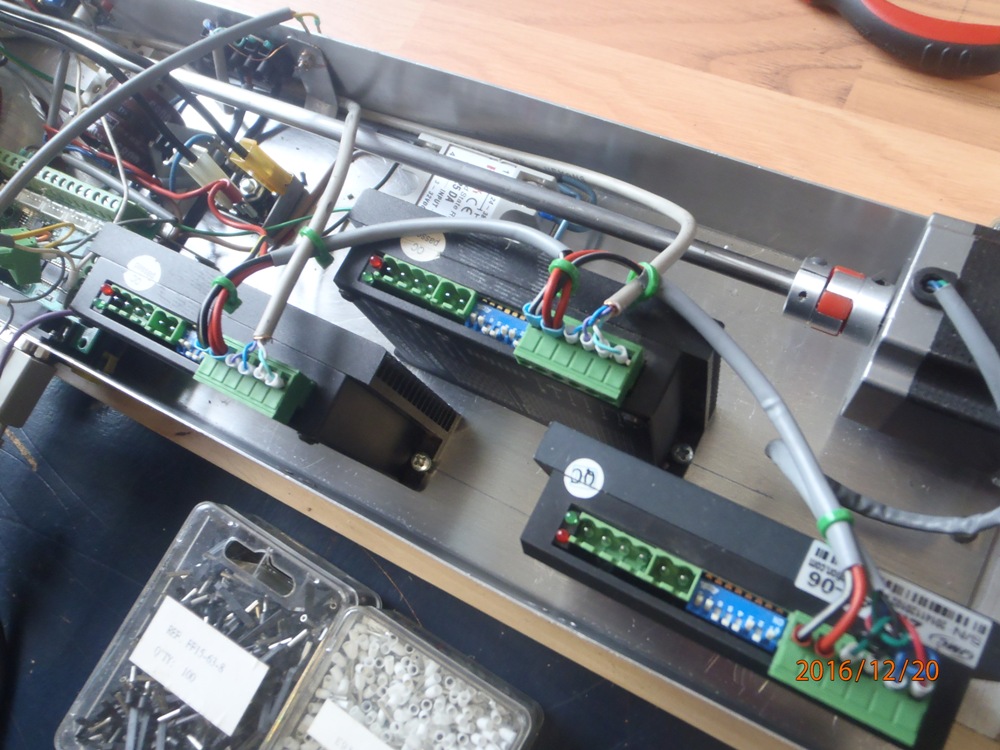

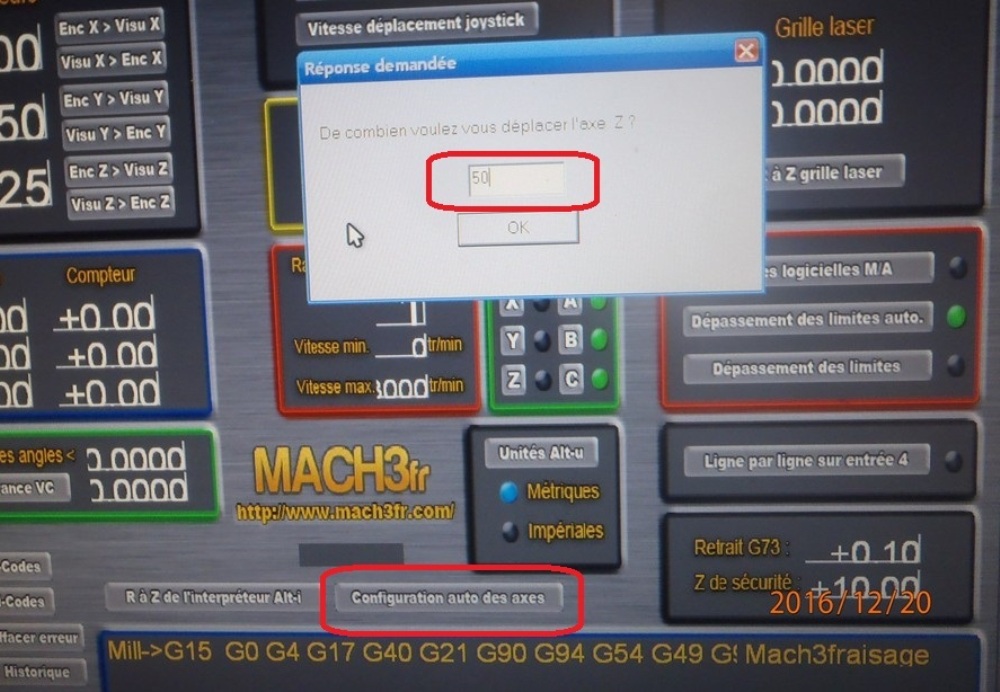

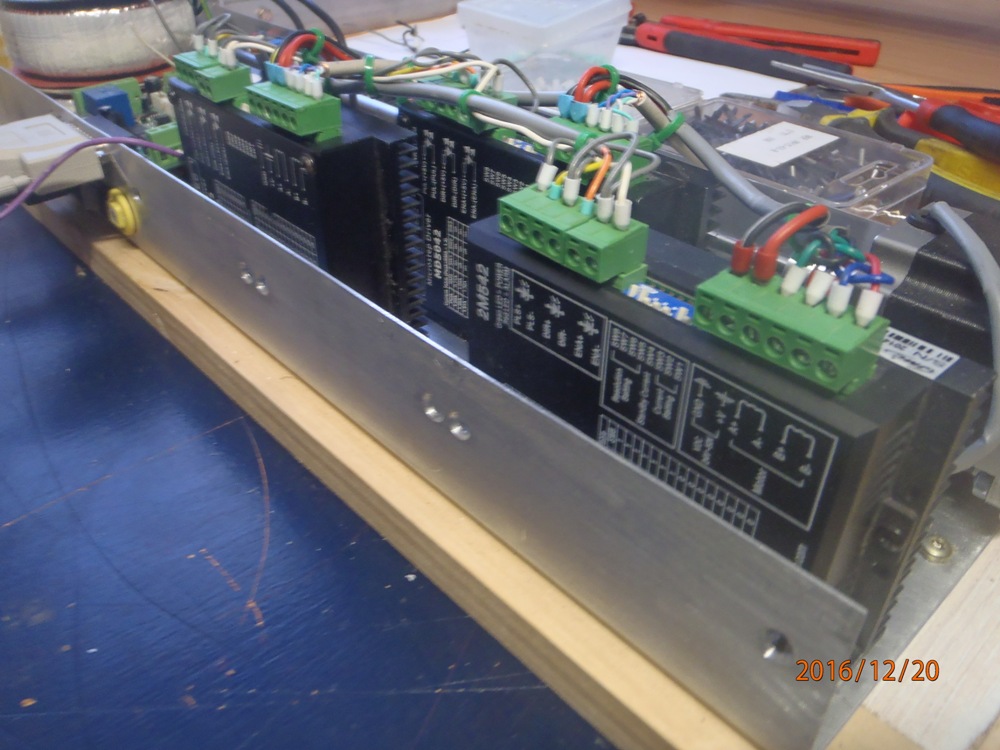

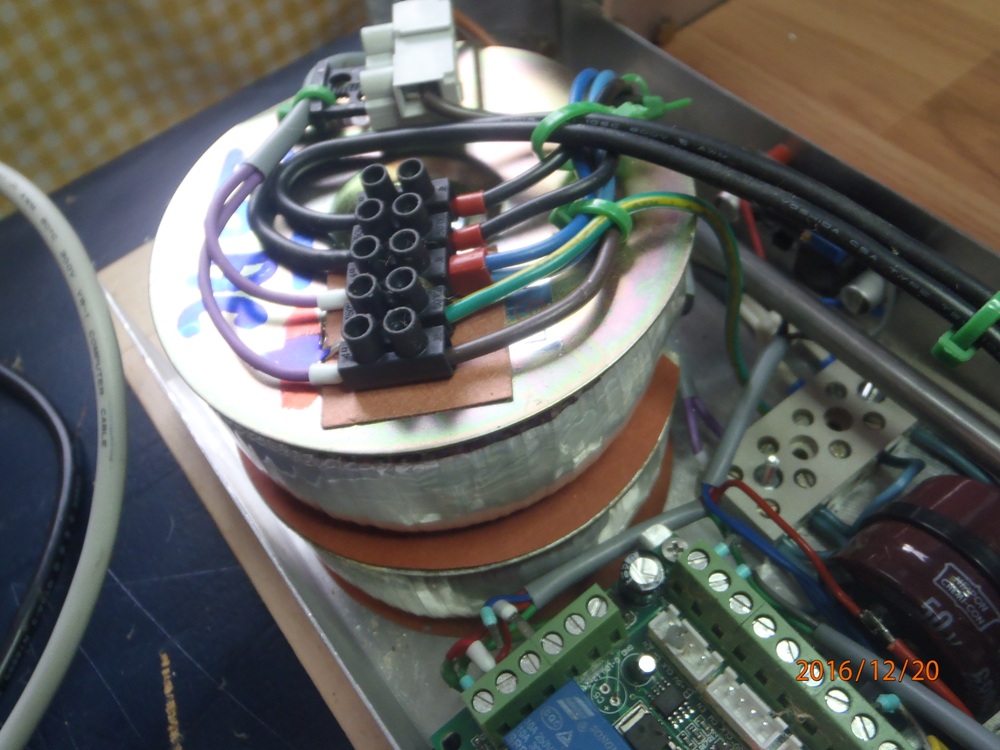

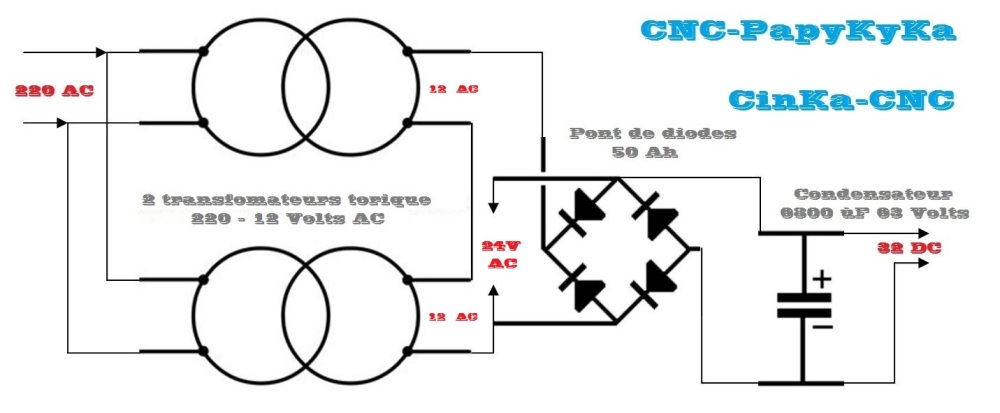

Modification de l'alimentation des moteurs Nema 23.

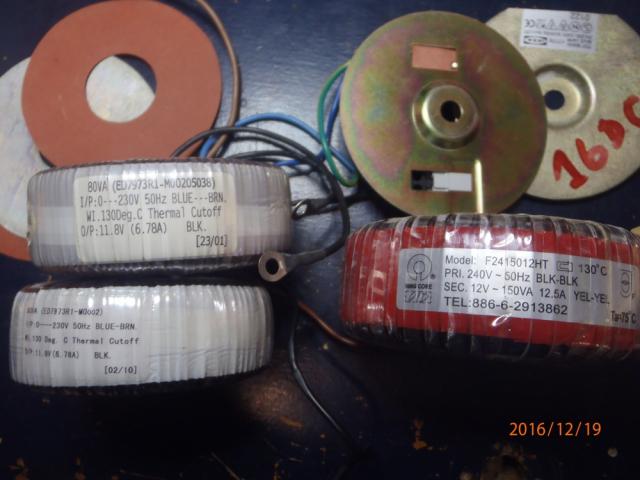

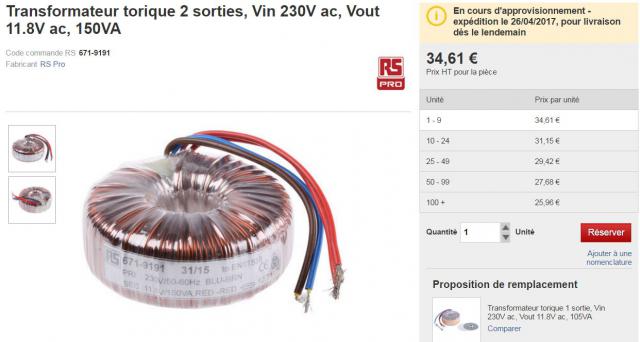

Montage des deux transformateurs de 'Récup' de lampes halogène de 150 W sous 12 Volts.





Avec un fusible sur l'entrée des transformateurs torique, pontage des secondaires, ATTENTION AU SENS de connexion SINON tension NUL. (test avant tout pontage).

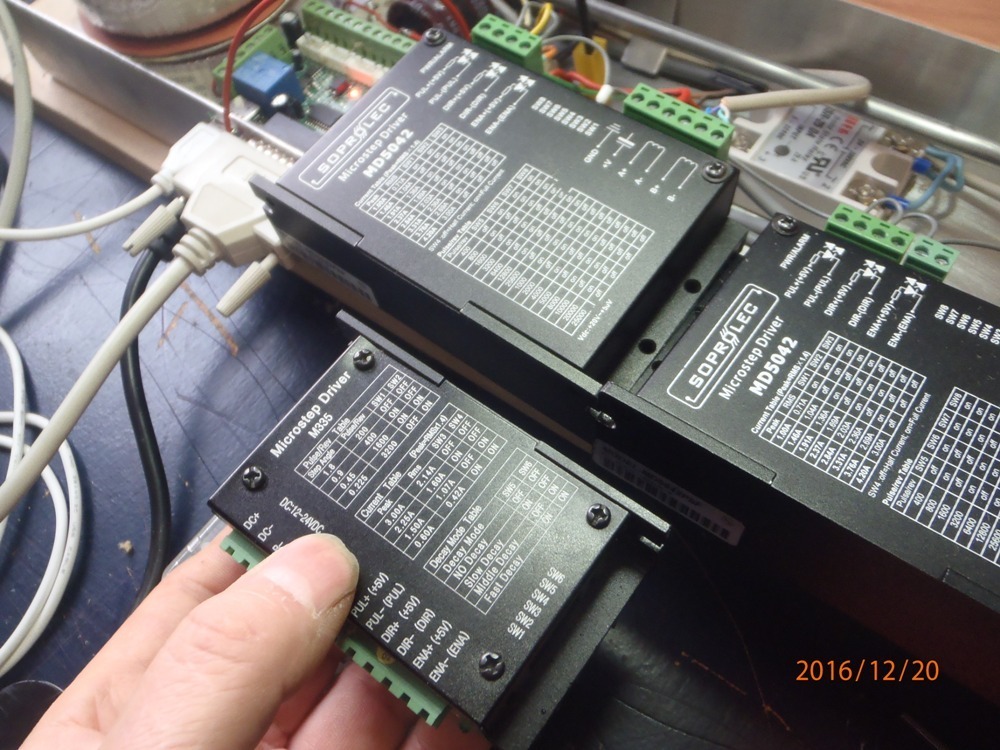

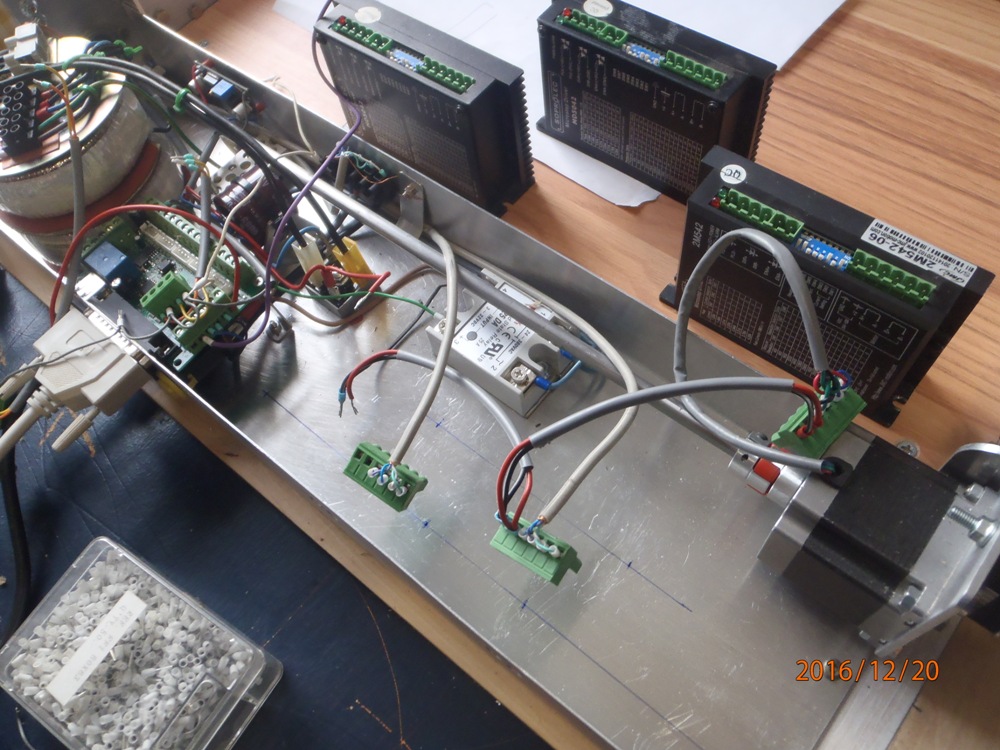

Reste a placé les drivers et a câblé les puissances et commandes.







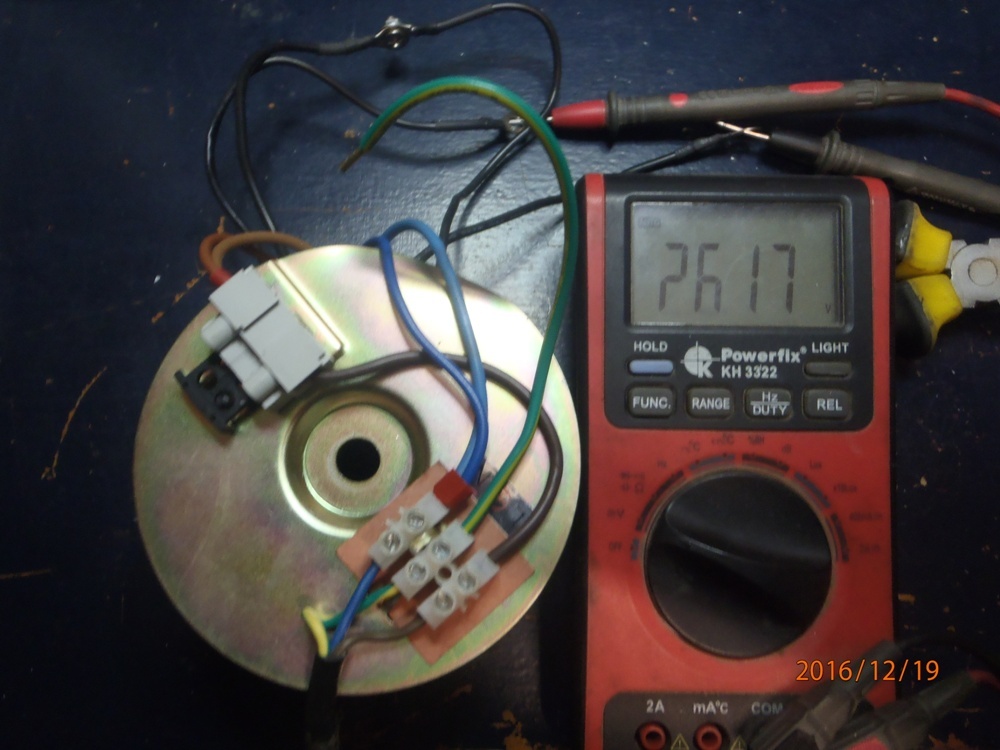

26 Volts AC, avant le pont de diodes, et 33 Volts DC, après avec filtrage sur capacité de 6.800 ùF, voir si pas utile de double la capacité !!!!.







Reste ici a câble les commande des 'Pas & Dir', de chaque axes X Y Z, beaucoup de visiteur mais peu de remarque, A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 20 Dec - 21:07 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 21 Dec - 16:55 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 20 Dec - 22:47 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

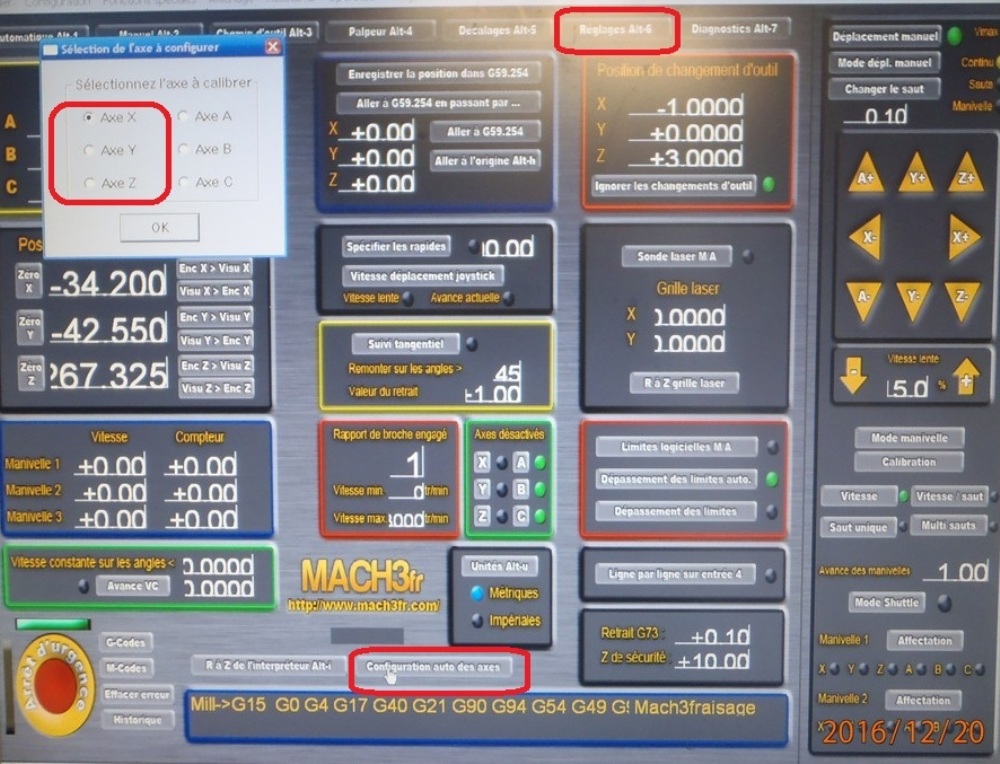

Si vous n‟êtes pas en mesure de mesurer le rapport de réduction d‟un moteur ou de connaitre le pas exact d‟une Vis.
Vous pouvez alors mesurer précisément la distance parcourue par un axe en utilisant un comparateur et des cales étalons,
ensuite vous pouvez dire à Mach3 de calculer le pas par unité qui doit être configuré.



Ensuite, vous devez entrer une distance de mouvement nominale. Mach3 fera ce mouvement.
Soyez prêt à appuyer sur le bouton reset (Estop) si celui-ci vous semble prêt à se cracher a cause de vos réglages trop grands.



Finalement après le déplacement, vous serez invité à mesurer le déplacement et à entrer la distance de mouvement exacte.
Cela sera utilisé pour calculer le pas par unité (steps per unit) des axes de votre machine.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 21 Dec - 19:31 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

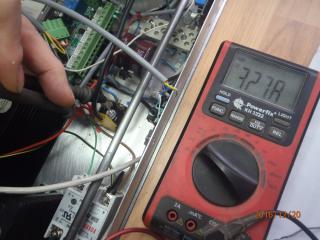

Bon petit problème, le moteur de l'axe "Z" chauffe anormalement, Pourquoi ??.

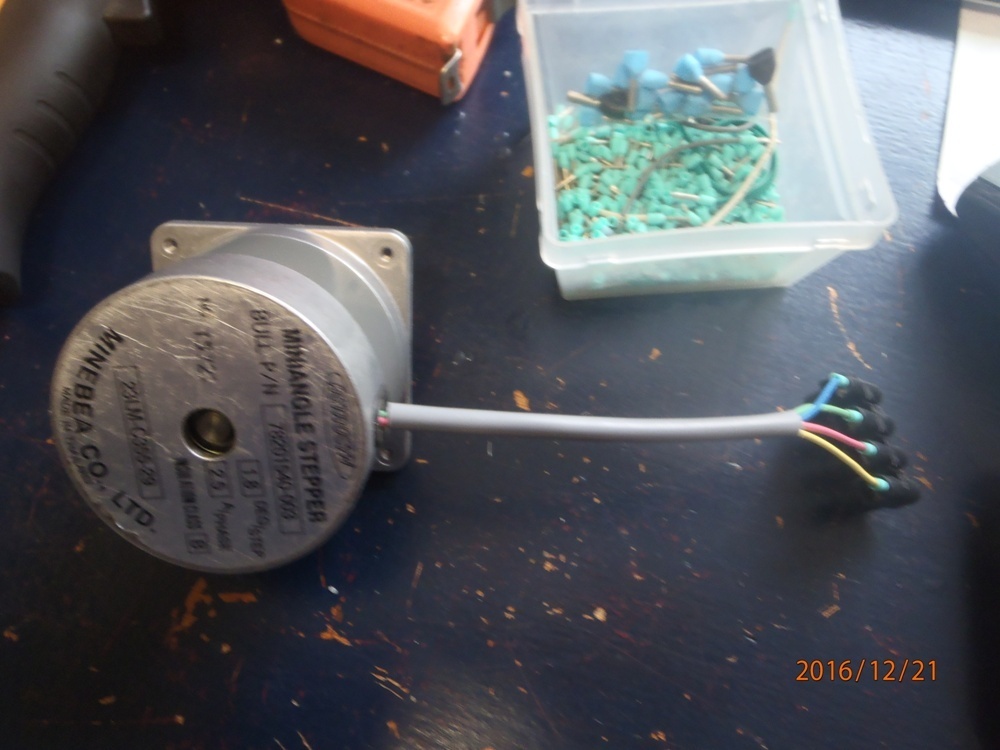

Ce moteur de 'recup' de 1.4 Ah sera remplacé par un autre de recup aussi de 2.5 Ah, mais plus court de 42 vers 36 Mm, pourquoi ???.



Et un petit bornier sera placé pour avoir plus de facilité, au cas ou......



Pourtant les drivers sont a leur Mini de puissances, sera augmenté si le besoin sans fait sentir, après des testes d'écriture sur papier.

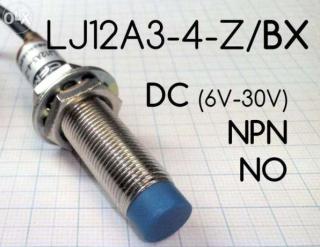

Les capteur magnétiques sont configuré, Merci a mon fils Marc, car cela n'est pas facile (ma mémoire ne fait parfois défaut).







Les vitesse de déplacement (petites & grandes) sont configurée aussi,ainsi que le palpeur pour le calcule de hauteur des brutes.



Le boitier sera recouvert d'un couvercle et la courroie de l'axe "X", est toujour en 'BO', ( Attendre : vient de 'Chine'), A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 22 Dec - 21:12 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Merci a toi, gilles974 de venir voir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 23 Dec - 13:42 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

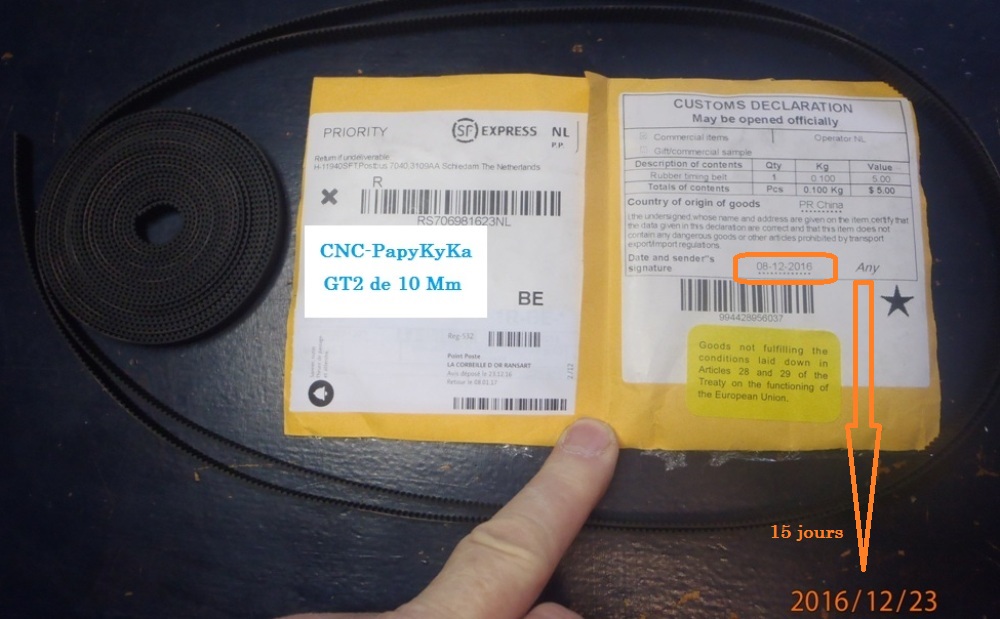

Ça y est, reçu courroie GT2 de 10 Mm, ce matin.

Et vite placé sur l'axe 'X2', Ha cela va bien mieux, avec le portique qui peut allez a la même vitesse que l'axe 'Y', 15.000 Mm/Minute en pointe.









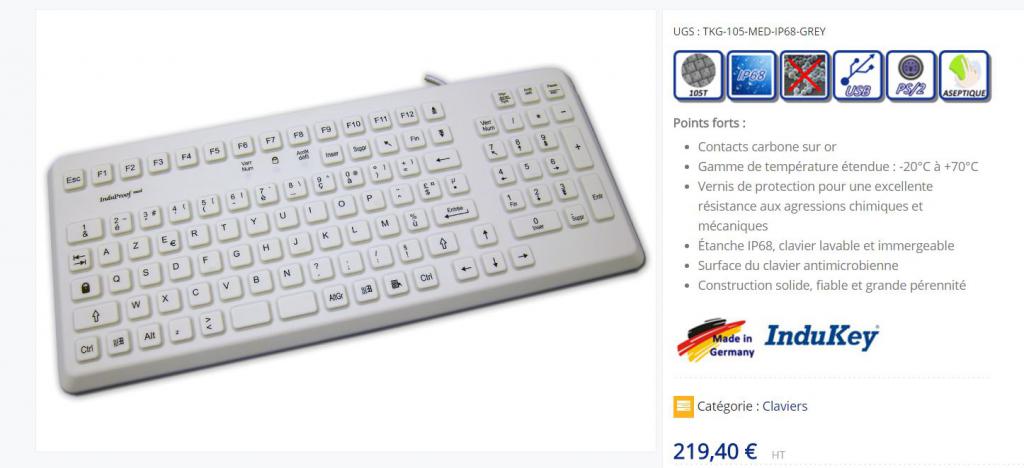

J'ai trouvé a bon prix un clavier (Médical) étanche a l'eau et aussi a la poussières, a un prix neuf de.....



Heureusement que ce prix était nettement plus abordable, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 23 Dec - 20:58 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bon les premiers essais sur du papier.



La vidéo arrivent.


Dite comment vous trouvé cette machine qui fait sont premier test et essais, PapyKy vous remercie de m'avoir suivi.

Et Bonne fête de fin d'année 2016, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 25 Dec - 16:54 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bonne fête de fin d'année 2016.

Et il me reste le capot, du boîtier, Sera fait très bientôt.

Mais entre-temps des essais seront fait, et placé dans une autre page du forum.


Et aussi des vidéo's seront placé sur la chaîne Youtube

Merci a tout ceux qui seront passé par cette page du "AuBoisAuFer" de PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 28 Dec - 01:26 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 27 Dec - 23:39 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Le voila il arrive.

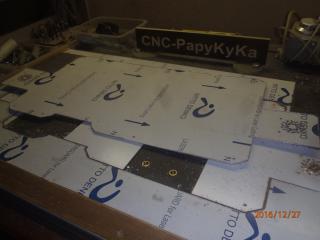

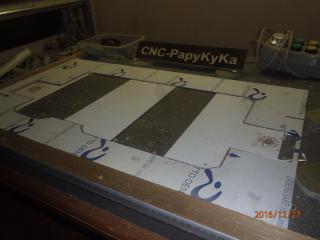

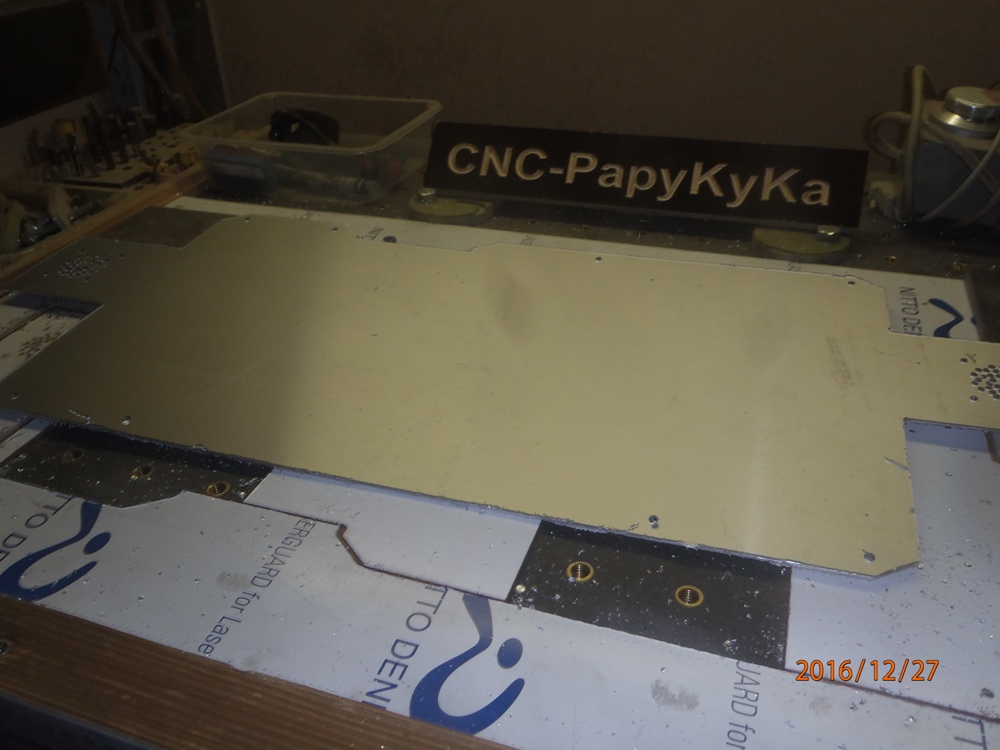

Découpé un bout de tôle de 1 Mm, sur "UneKa-CNC".



Comment cela est fait, comment cela.....
















Reste a réalisé 4 plis, et sont placement, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 28 Dec - 18:13 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

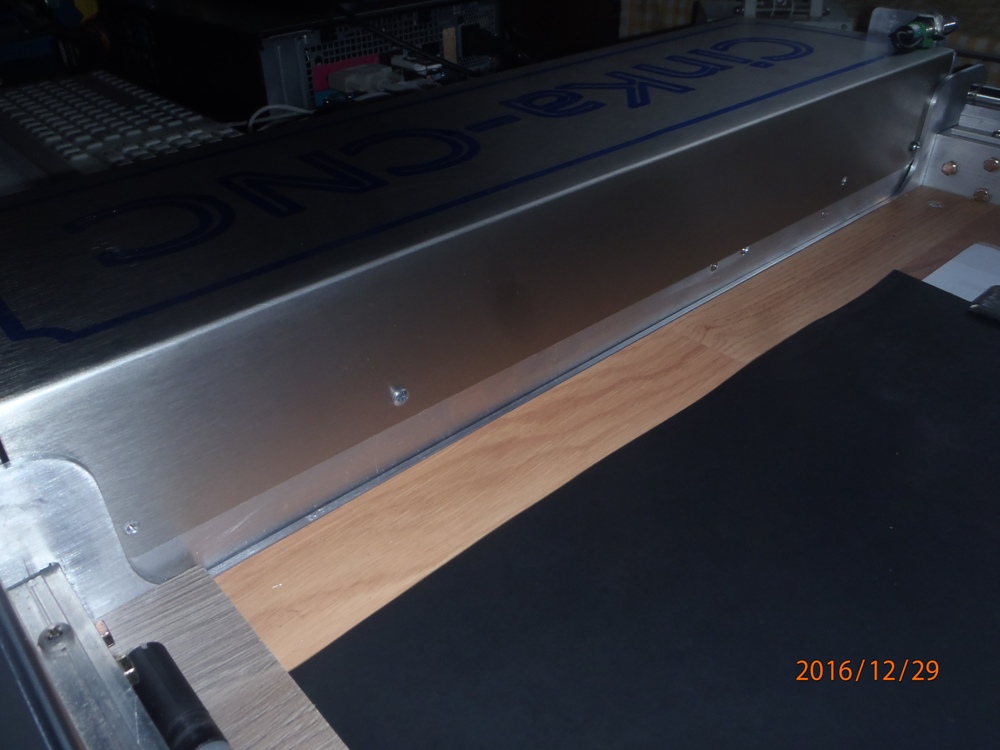

Dernière ligne droite.

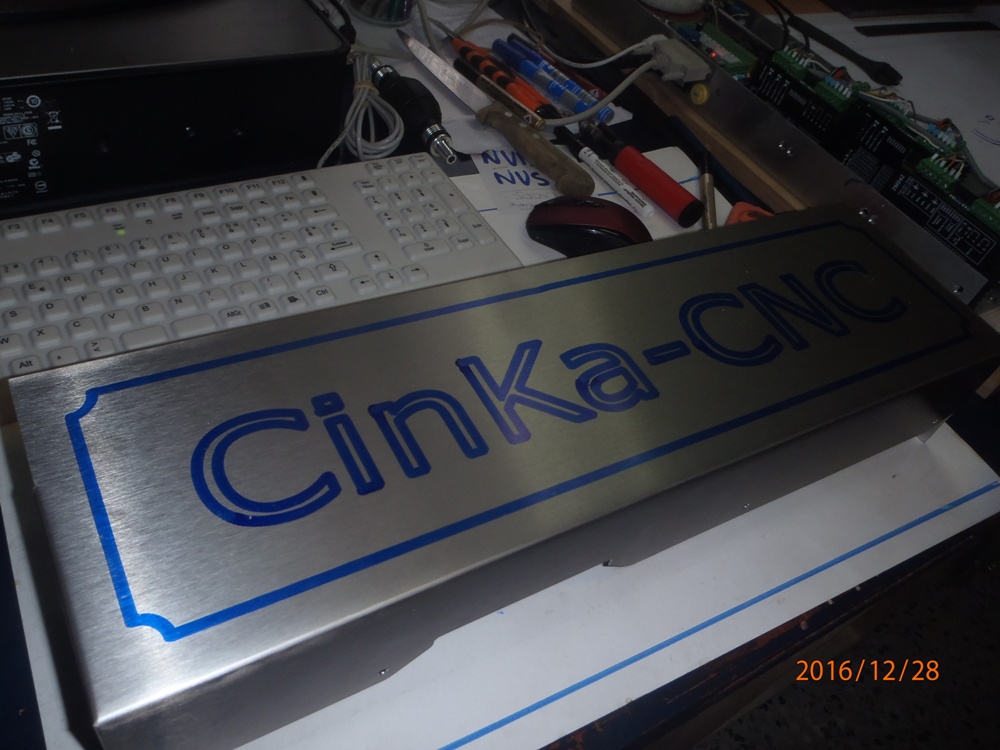

Un essais pour ce qui va être inscrit sur le boîtier.

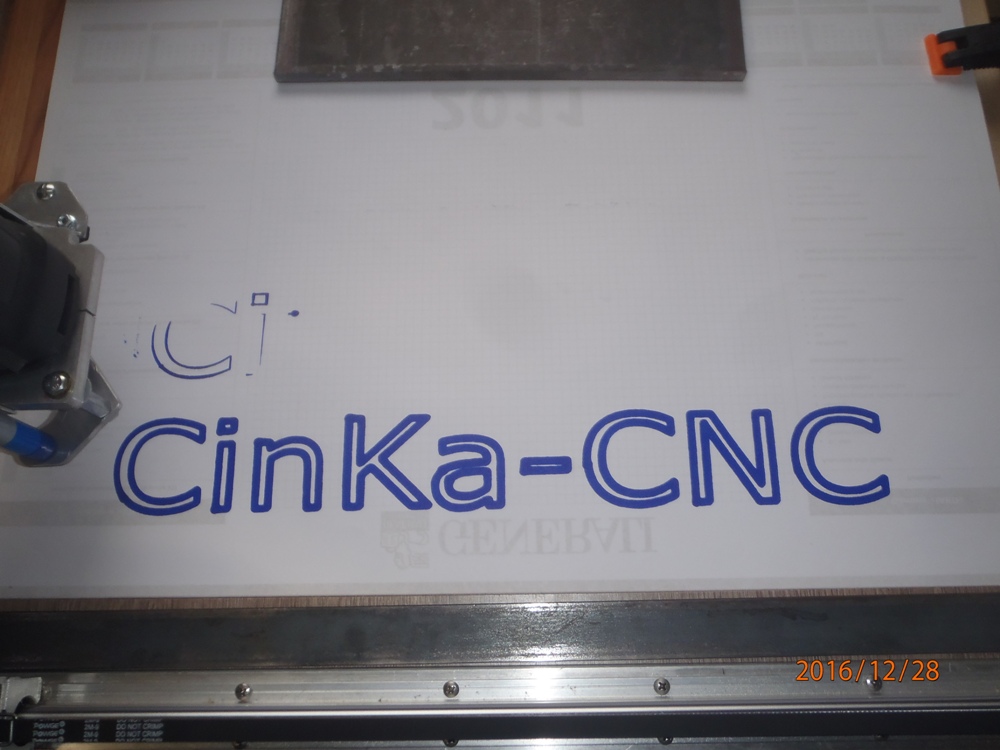

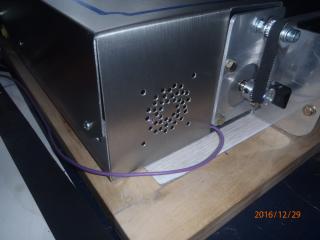

Centrage du logo, sur la tôle d’aluminium avant pliage, qui sera réalisé comme le fond du boîtier.







Quelques vis pour sa fixation, et c'est propre, A plus pour d'autres aventure, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 31 Dec - 09:55 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote









Si cela vous tente de savoir ce qui peut être fait avec ce CNC, c'est ICI, qui fut crée en mémoire de cette chienne Husky, RIP.



Qui était la cinquième de la portée, la mère qui était LayKa et le père était "HusKy" tout simplement,
Et comme il a été trouvé sur une plage du sud de la France, et que l'on n'avais pas de nom a lui donné,

Il était blessé d'avoir reçu un coup sur le crane, et plein sang partout, soigné dans ce camion, Mon THC. (Trafic Home Car)

Il est resté plus de 15 ans notre HusKy, dit HuHu, sont histoire est ici.

A plus; PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Jan - 00:13 (2017)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bonsoir a tous.

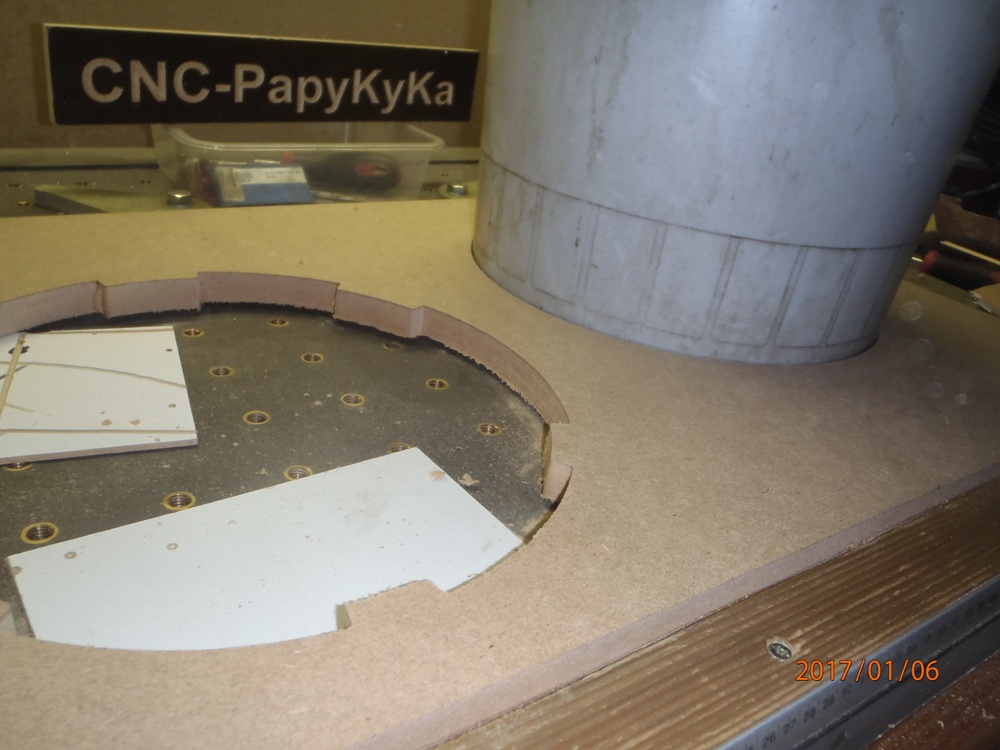

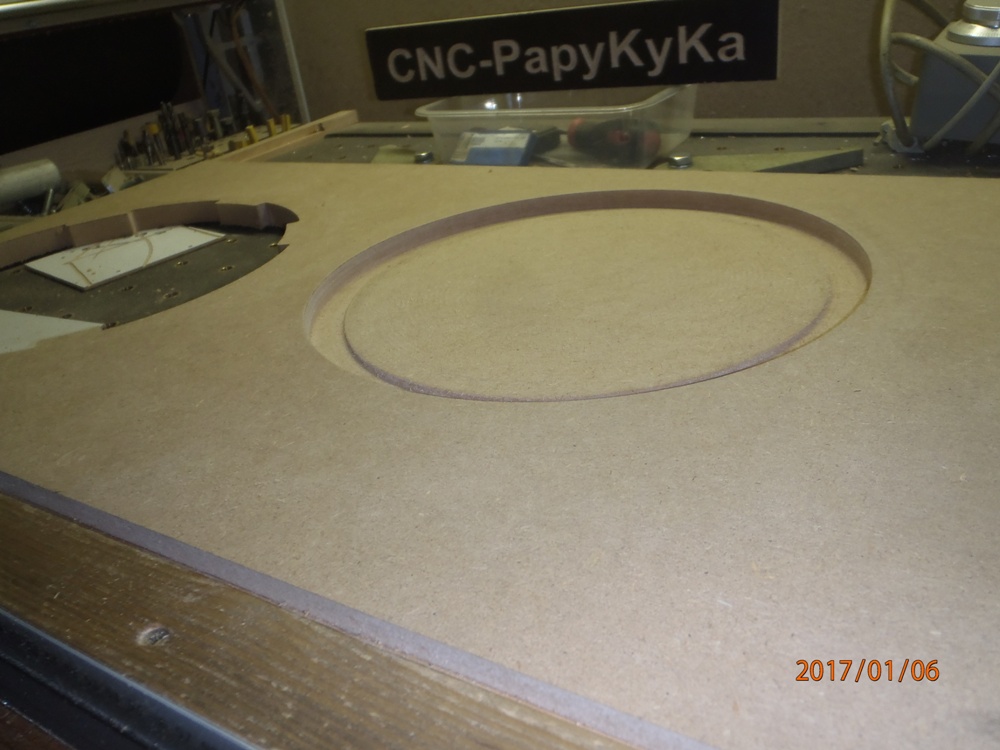

Pour pouvoir usiné du bois sans trop de poussières il faut une aspiration des copeaux.

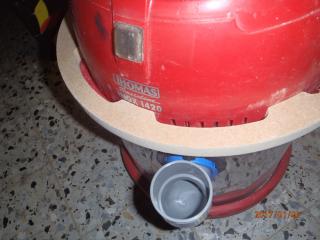

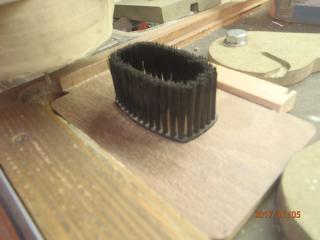

Je récupère une brosse d'aspirateur ménagé, trouvé sur le chemin, et un coude a 45° de conduite d'eau en PVC de 32 Mm, qui est coupé a 45°.

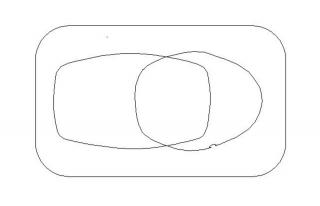

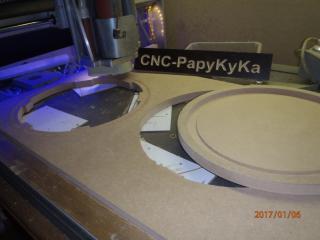

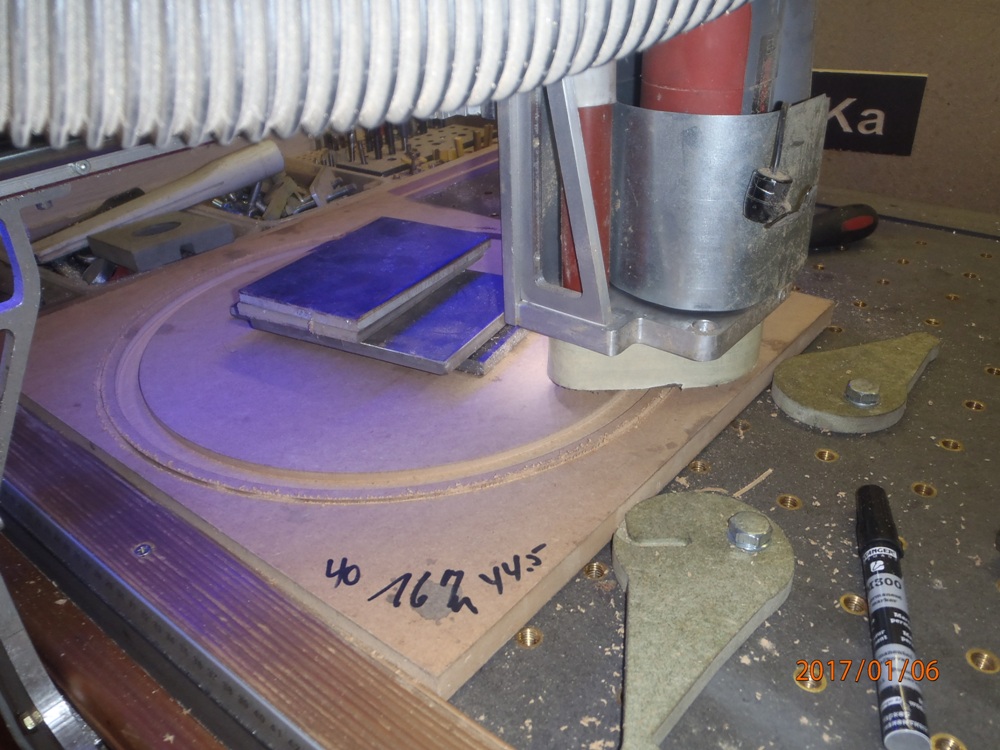

Après avoir tracé un contour au marqueur, et scanner ce dessin improvisé, pour en avoir un GCode utilisable.

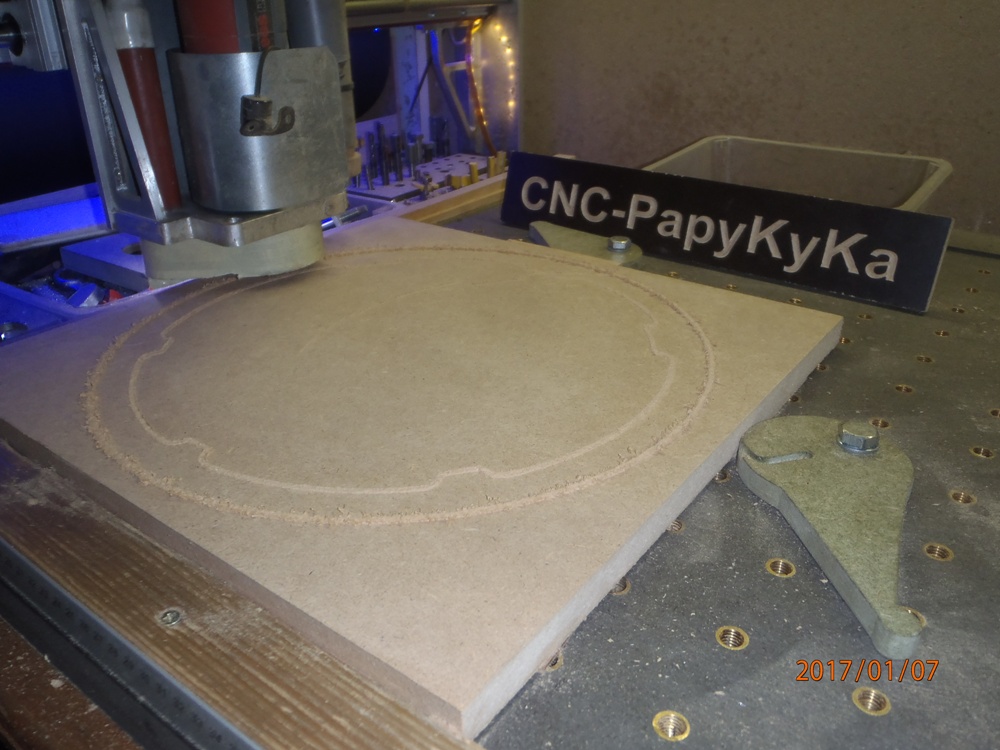

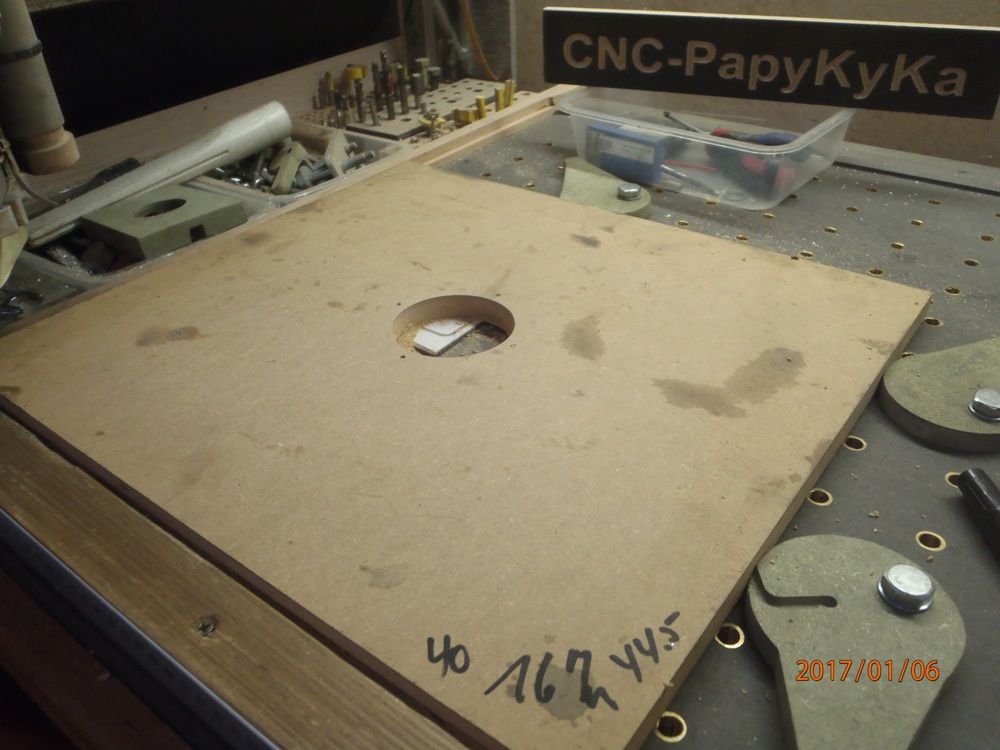

Un bout de stratifier de 8 Mm, est découpe sur un profondeur de 4.5 Mm, pour y placé, la brosse d'un coté et le coude en PVC de l'autre.

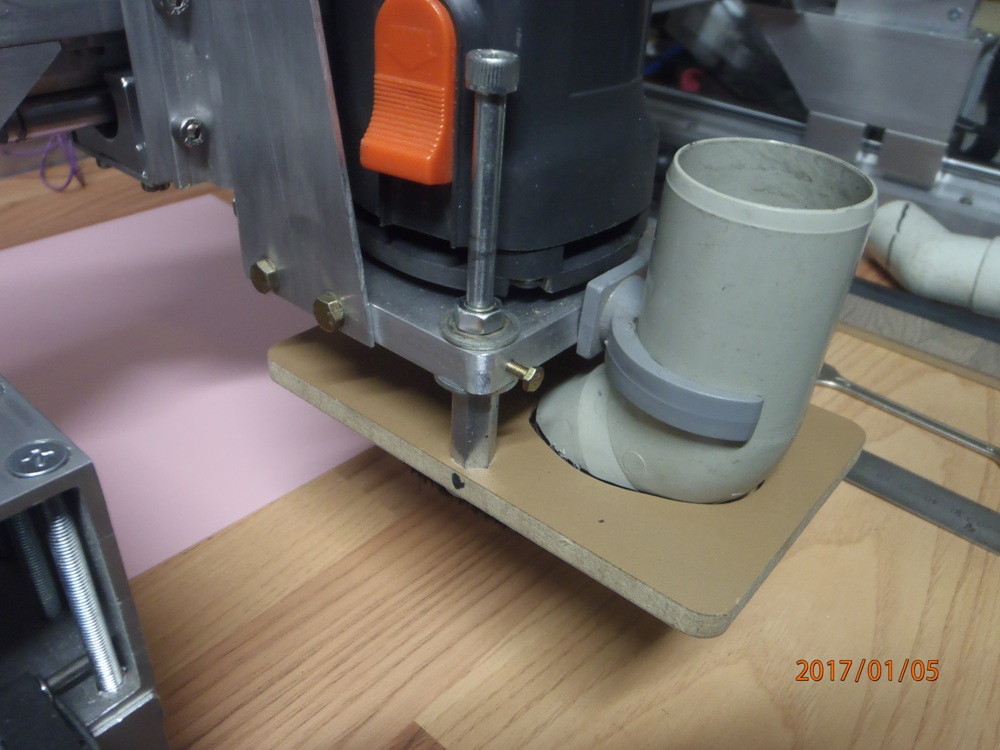

Après plusieurs essais, je peut placé l'ensemble sur le chariot de l'axe "Z".





Une entretoise M6, deux vis pour fixé le tout dans le trou qui me sert pour y placé le marqueur pour dessiné.

Reste a placé un flexible de l'aspirateur, mais là, ce sera pour plus tard, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Jan - 16:47 (2017)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Salut a tous.

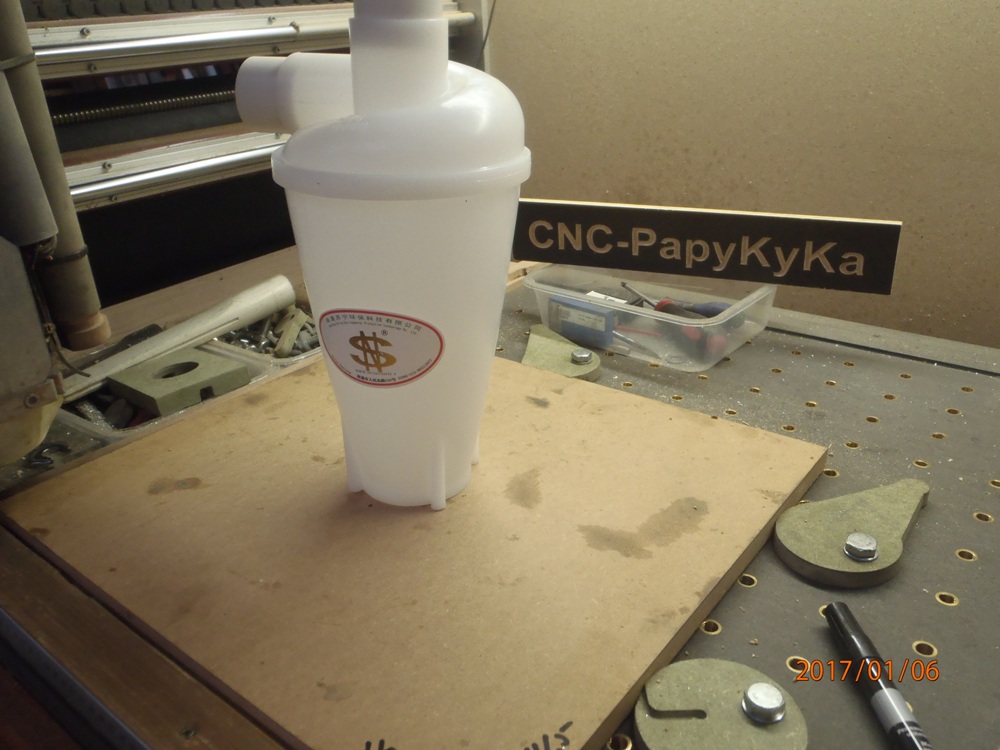

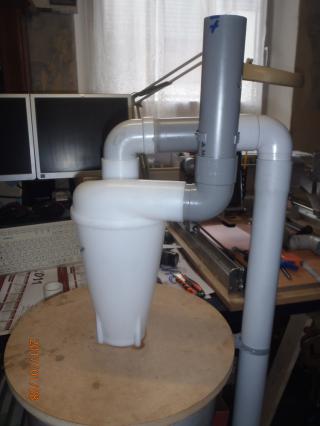

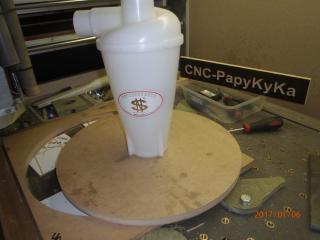

Bon maintenant, une aspiration cyclonique avec un aspirateur trouvé sur la route, qui comme toujours était bouché.

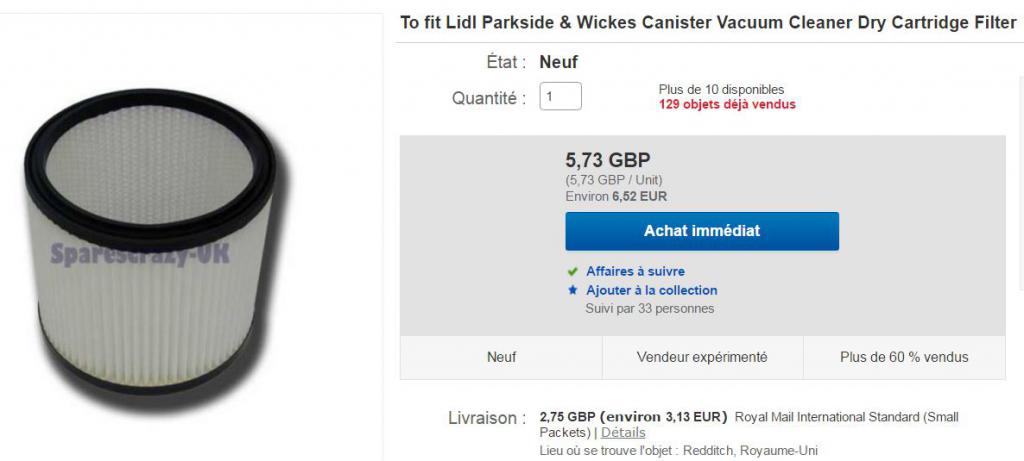

Un trous plus des trous de fixation du cyclone, acheté sur la toile en chine pour deux fois rien !!!!.

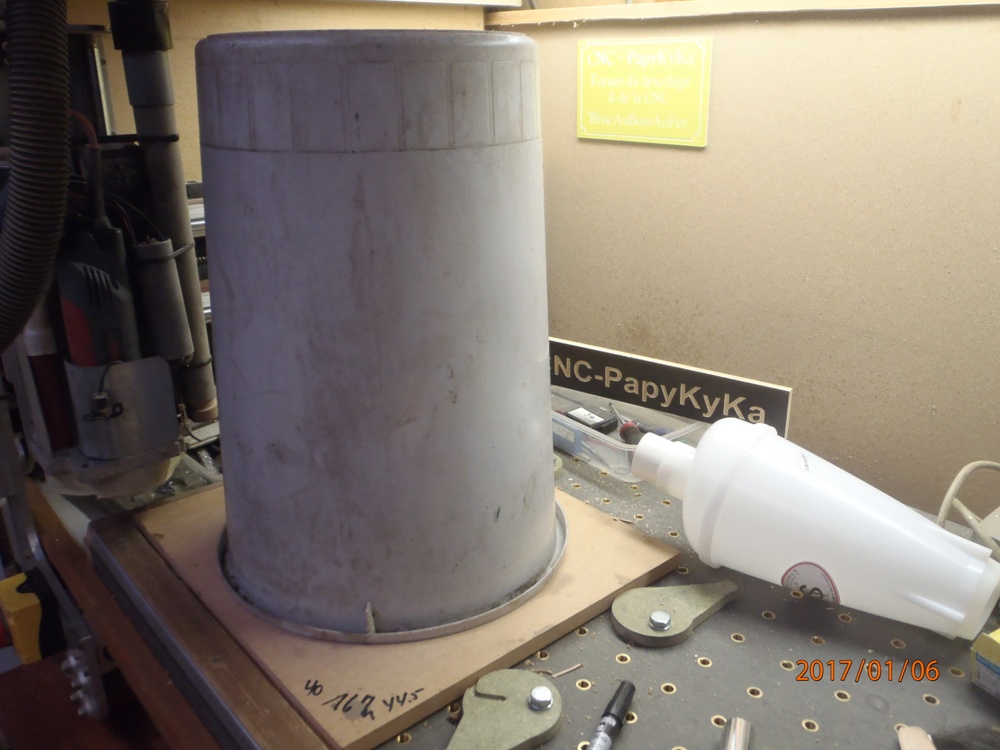

Une poubelle (encore de la récup), qui va servir de récupérateur des déchets sous le cyclone.

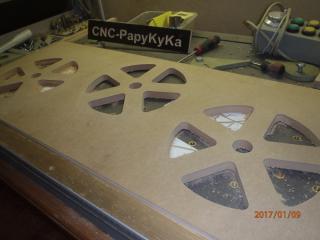

Restera a faire la partie intermédiaire avec les deux autres découpe, pour le montage final, sera fait un autre jour, A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 7 Jan - 12:40 (2017)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Un support pour la poubelle.

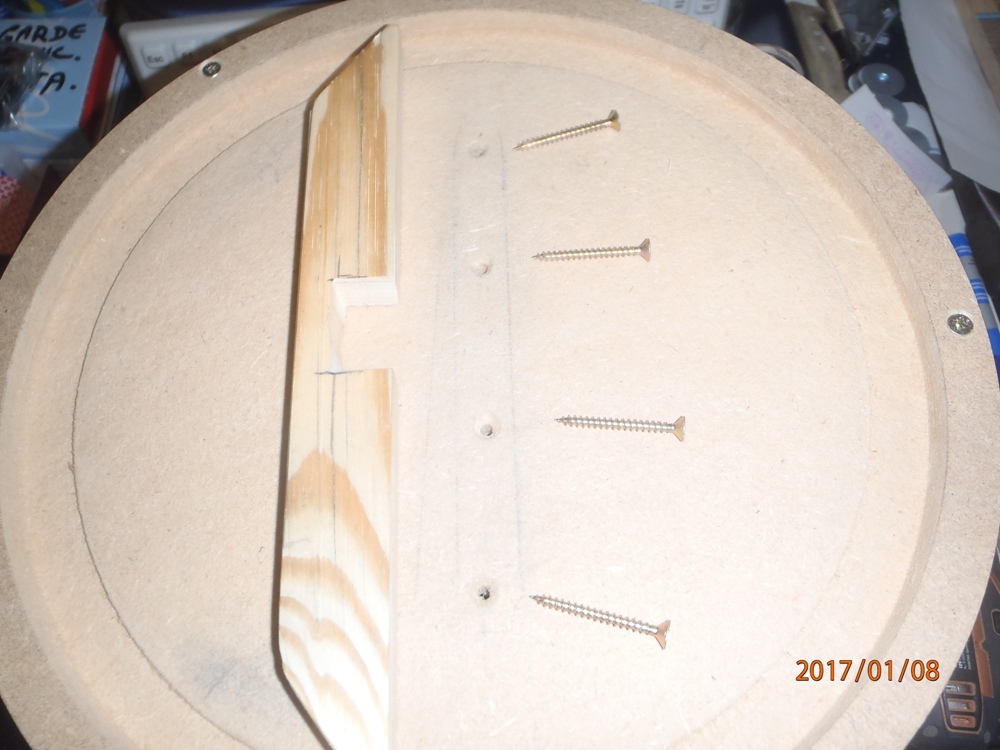

Mais aussi un cercle pour placé sur l'aspirateur, avec des créneaux pour les prise d'air de sont moteur.





Qui sera a recommencé, car trop petit, bien oui, il y a des fois ou l'on pas bien les dimensions.







Mais avec les -4° extérieur et seulement 6° dans l'atelier, bien l'on hésite d'y allez.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 7 Jan - 20:06 (2017)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

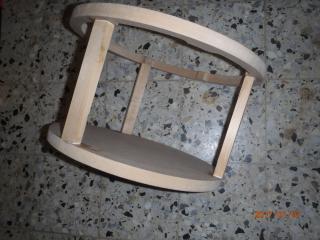

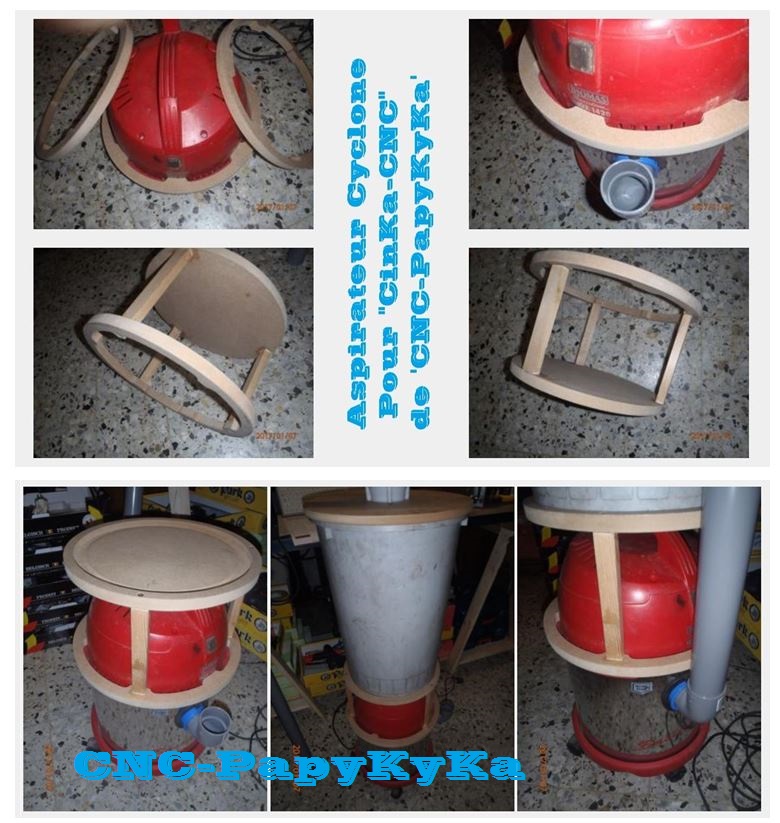

Des chutes de MDF de 19 Mm.



Celui-là sera le bon, car plusieurs essais mal fait, mais cela est comme toujours, celui qui ne fait rien, ne se trompe jamais.









Des entretoises de 175 Mm, sont collée visée, reste a faire bracelets qui passera sous la poignée du bloc moteur, pour tout solidarisé.



Je n'ai pas récupéré le filtre a poussière, donc il me faudra trouvé une petite astuce, bien, comme toujours, il se trouvais dans un état déplorable.

Restera a placé du tube PVC de 50 Mm, pour terminé cette aspirateur a copeaux, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 8 Jan - 10:15 (2017)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 8 Jan - 21:18 (2017)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

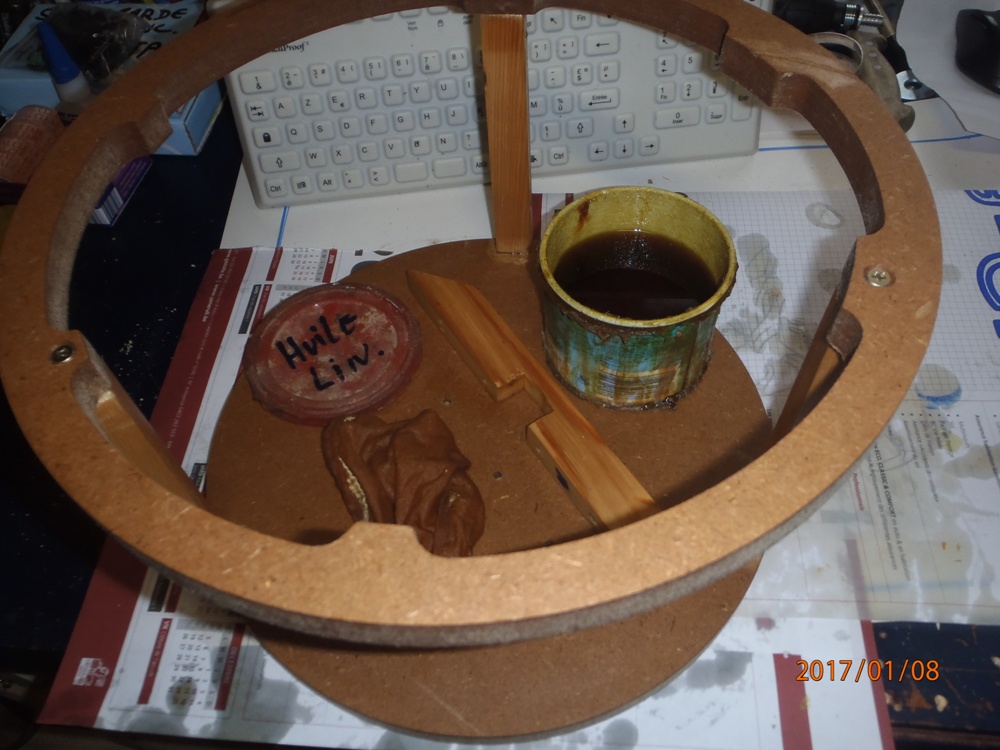

La suite du montage.




Une planche découpé pour passé sous la poignée, et fixer l'ensemble et une protection a l'huile de lin, saturé les MDF, pour les rendre moins cassant.







- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 9 Jan - 20:19 (2017)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bonsoir a tous.

L'aspirateur est tellement puissant que la 'poubelle en PVC', fait une drôle de mine quand elle est en dépression, donc....



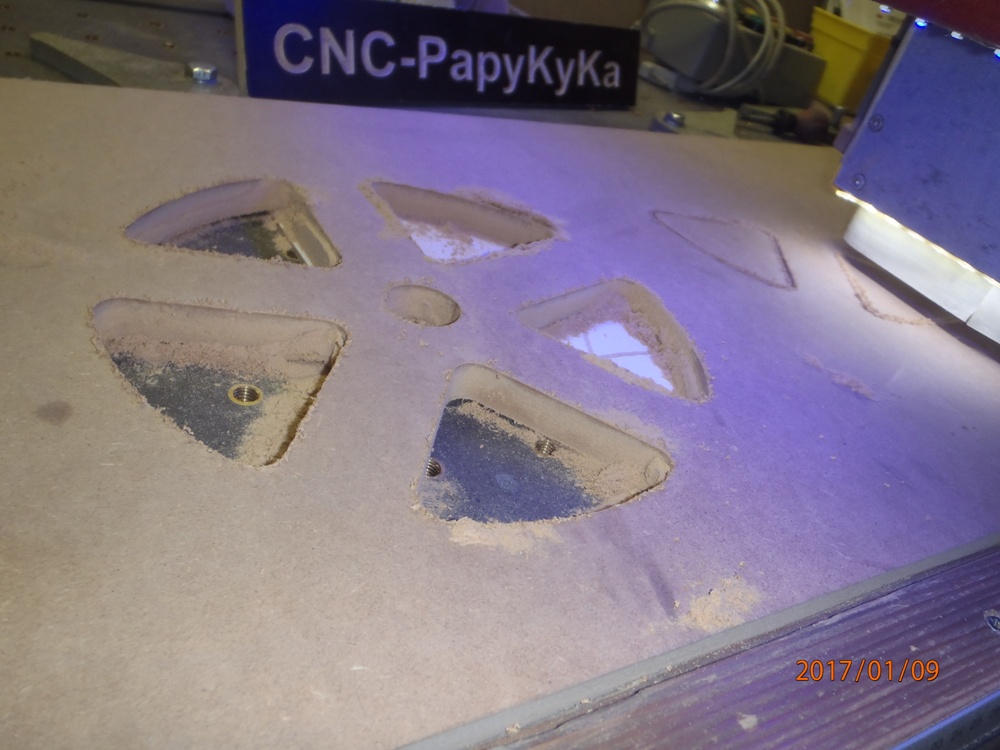

Faire trois cercles pour la renforcé a l'intérieur, une sorte de roue, placée a l'intérieur.












Le centre est identique, mais le diamètre sont différent, pour tenir seul a des hauteurs différente.



Cette boite en carton tient sur le tuyau d'aspiration, tellement cela est puissant.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 17 Jan - 20:00 (2017)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bonsoir a tous.

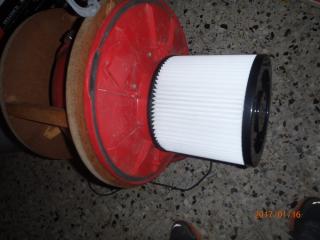

Je viens de recevoir des filtres pour cette aspirateur 'bidon', pour avoir un prix correcte, j'ai eu trois pour le prix d'un acheté ici.



C'est les bonne dimension, reste a le maintenir en place.





Deux trous de 4 Mm a faire dans l'ancienne fixation, dont je n'est pas la fixation, donc en crée un de toute piéce.



Un petit rond de 4 Mm, plier en forme de U, et une 1/2 pince a linge pour la maintenir en place.

Et comme mon système de prise des copeaux sur la fraise, ne fonctionne pas bien, pas assez de passage d'air.

Donc refaire un autre système plus grand, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 20 Jan - 11:58 (2017)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Salut a tous.

Voila cela fonctionne bien et pour preuve.



Une boite en carton est placée sur le tuyau d'aspiration, et tient seul, pourtant étant juste prise sur l'un des coins,
Et a l'ouverture du limiteur de dépression, fait dans le tube pour regulé la dépression,
Un bout de tube de même dimention, sert de volet de fermeture du trou fait en oblique pour plus de selection,
Elle tombe, ce qui est plus que normal.

Me reste a refaire une autre prise d'air au niveau de la fraise de la broche, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,641
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 22 Mar - 11:16 (2018)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade. All times are GMT + 2 Hours
Goto page: <  1, 2
Page 2 of 2


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Cookies | Charte | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
