PostPosted: Sat 29 Oct - 16:00 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.

Pour démarré une création de machine, des dessins sont a réalisé, donc, c'est ICI que cela est fait.

Et pour cela, la premiere chose a avoir (dans ce cas) sur quoi cela va fonctionné ??, et le format d'usinage B3 (A3 plus).

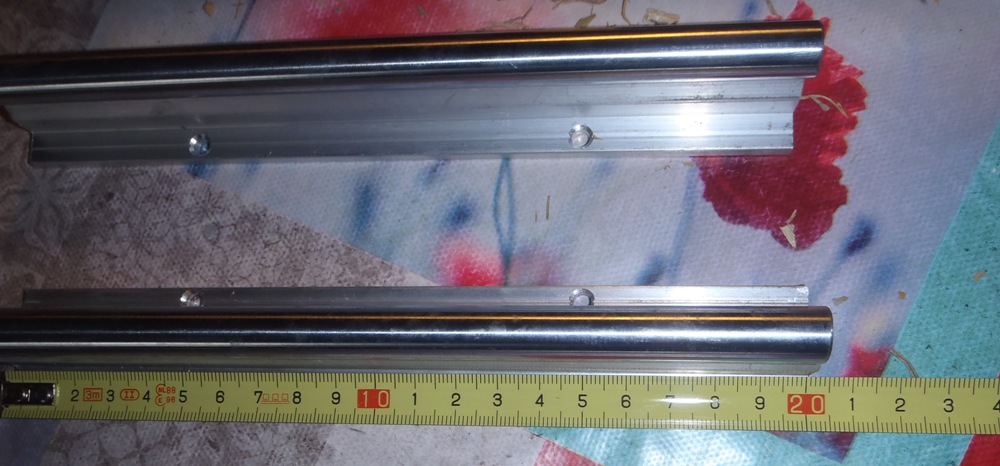

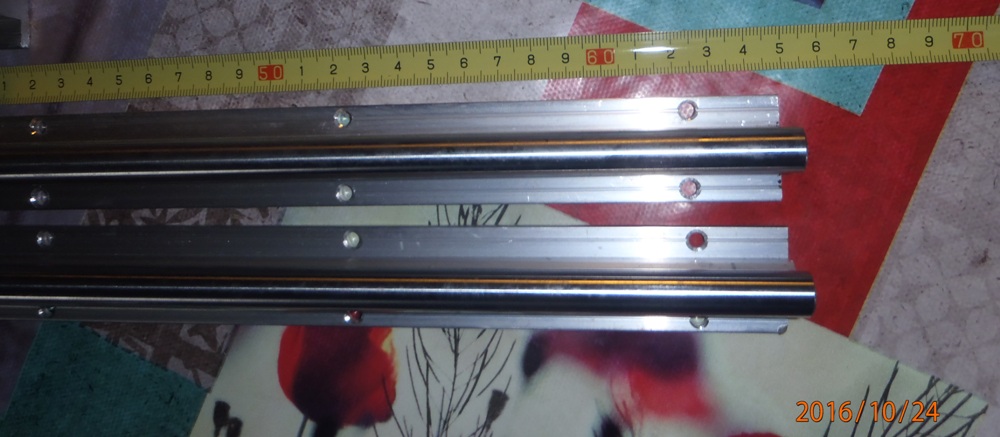

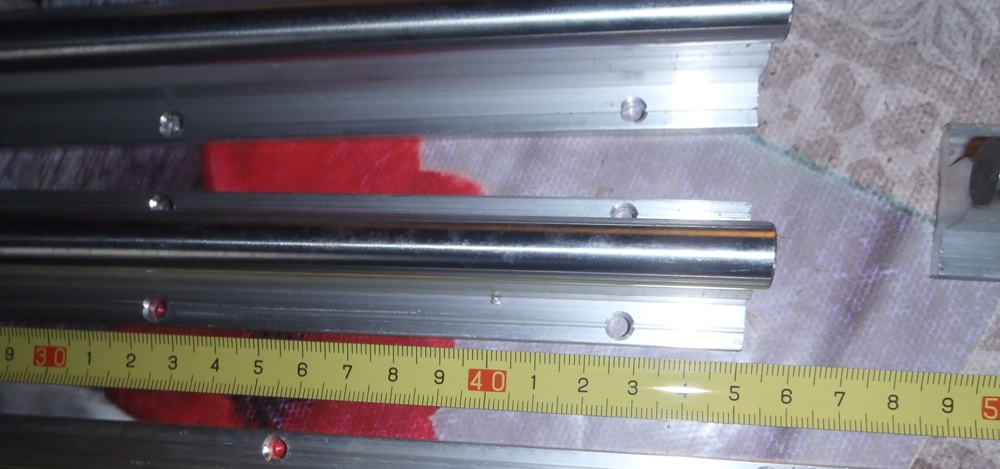

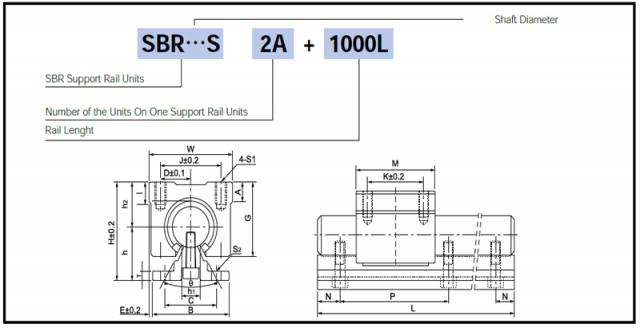

Ici ce sera sur des rails de 12 Mm et des supports a roulement linéaire, des SBR12UU.







Très bien emballé, mais une surtaxe de frais d'importation et de dédouanement sont a prévoir, a payer chez le transporteur.







Et deux bouts de tube en aluminium de 40 x 40 x 2 x 655 Mm et de 40 x 60 x 3 x 800 Mm, plus petites chute, cela sera justement que que j'ai récupéré.



A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 24 May - 06:33 (2017); edited 66 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 29 Oct - 17:06 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

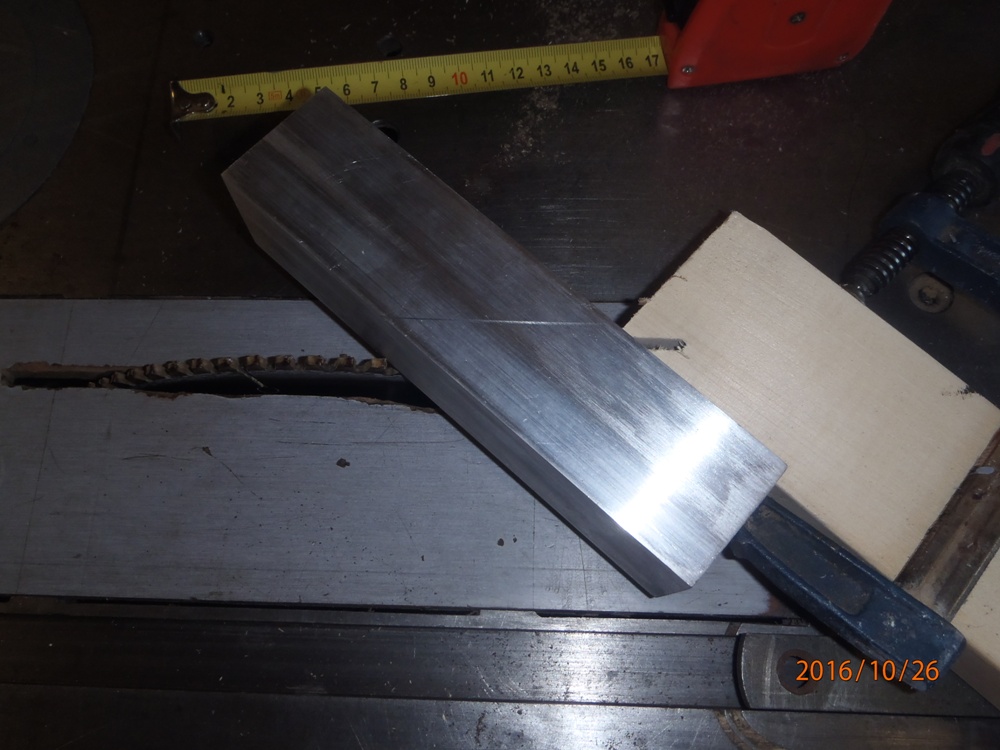

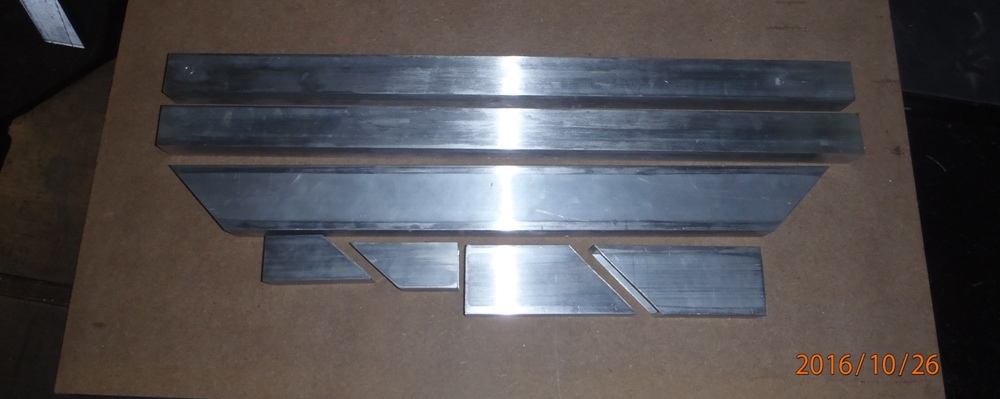

Les découpes des tubes en aluminium.

J'ai juste ce qui me faut de profilé, donc pas droit a l’erreur; 1.500 Mm en 40 x 40 x 2 Mm et une chute de +/- 600 Mm de 60 x 40 x 3 Mm.



Voila ce qui reste de 40 x 40, après avoir coupé les deux longueur pour l'axe "X", a coupé en deux a 45°.

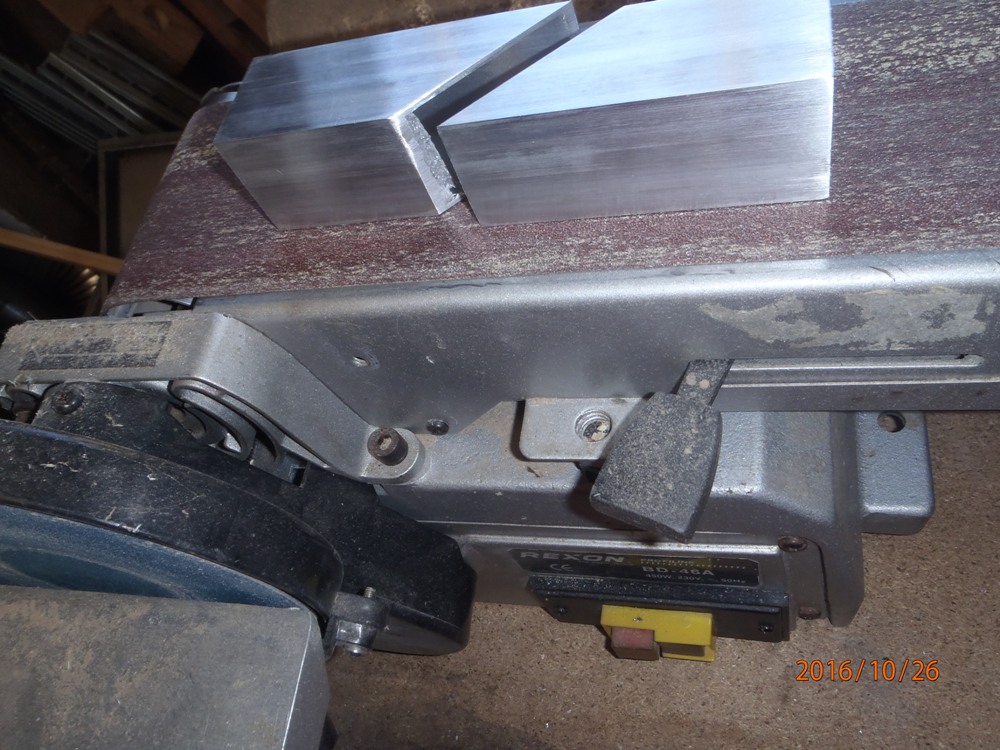

Passage a l'abrasif, pour un plus beau rendu des coupes, qui seront des rehausseurs du portique "Y".

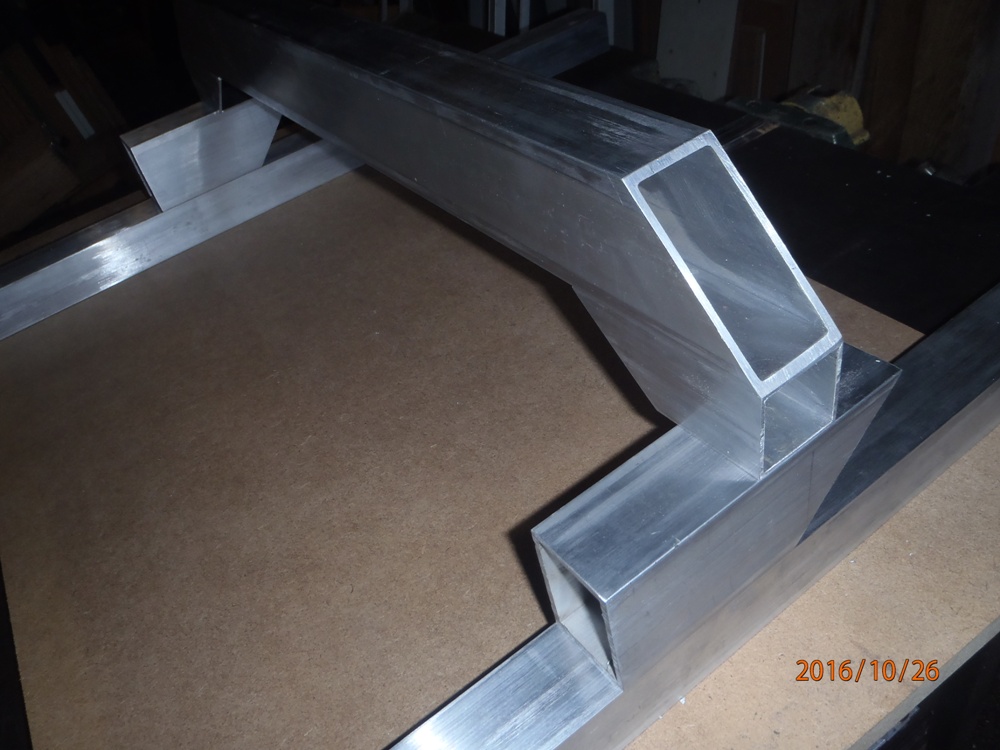

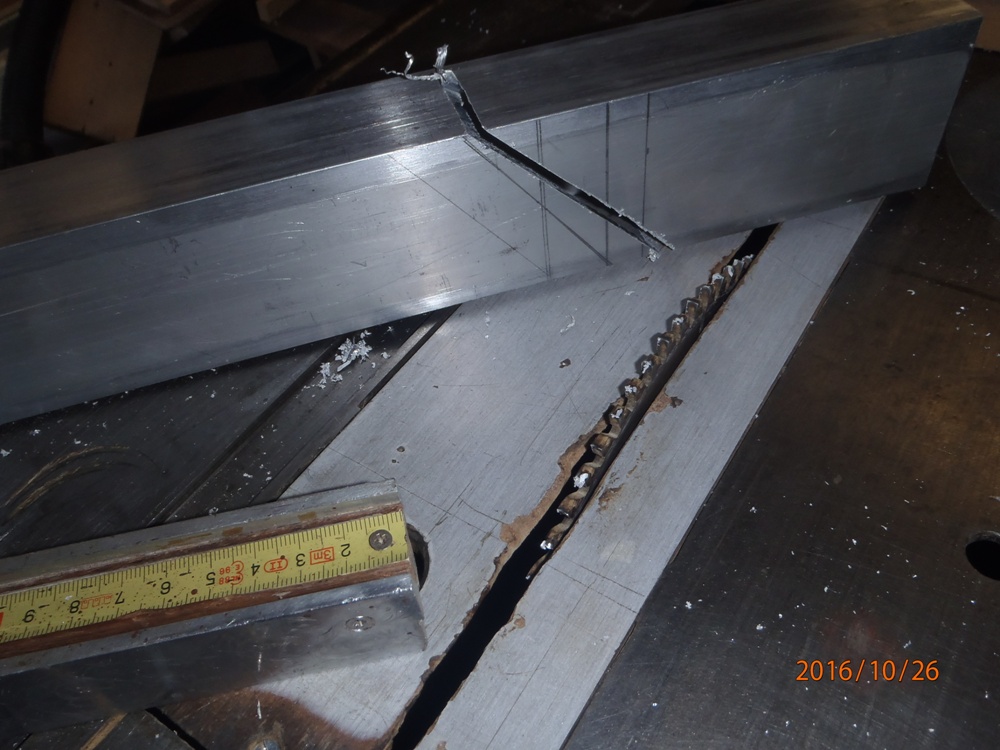

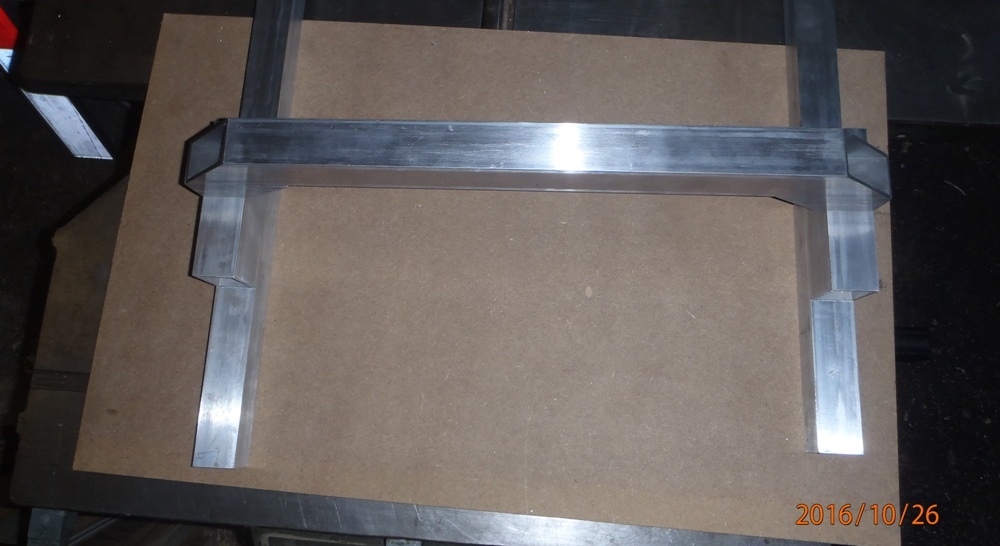

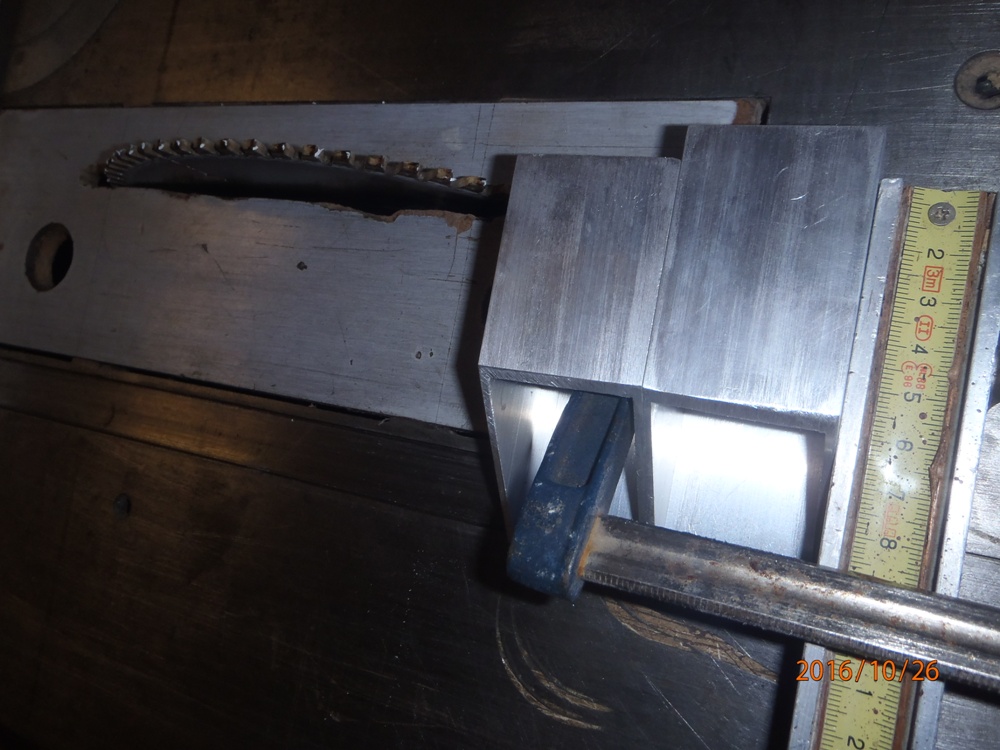

Première découpe de 45° du 60 x 40, pour crée le portique, et récupéré les deux bouts pour fixer les patins a roulement a billes SBR12UU.



Les profilés sont bridés, sur la table de la 'Robland', pour ne pas bougé, et remonté la lame doucement.











Reste a tout percé avec un calibre, pour être sur d’être a la bonne place, et placé rails et pallier SBR12uu, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 29 Oct - 17:24 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

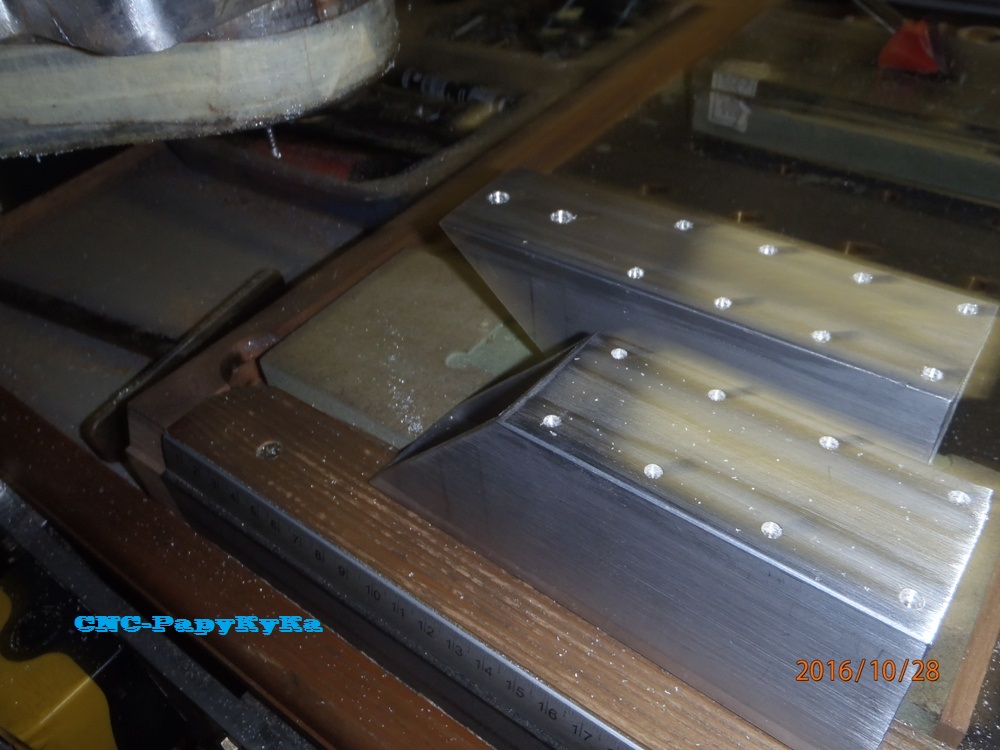

Les premiers trous.


Tous cela peut très bien être fait a la main.

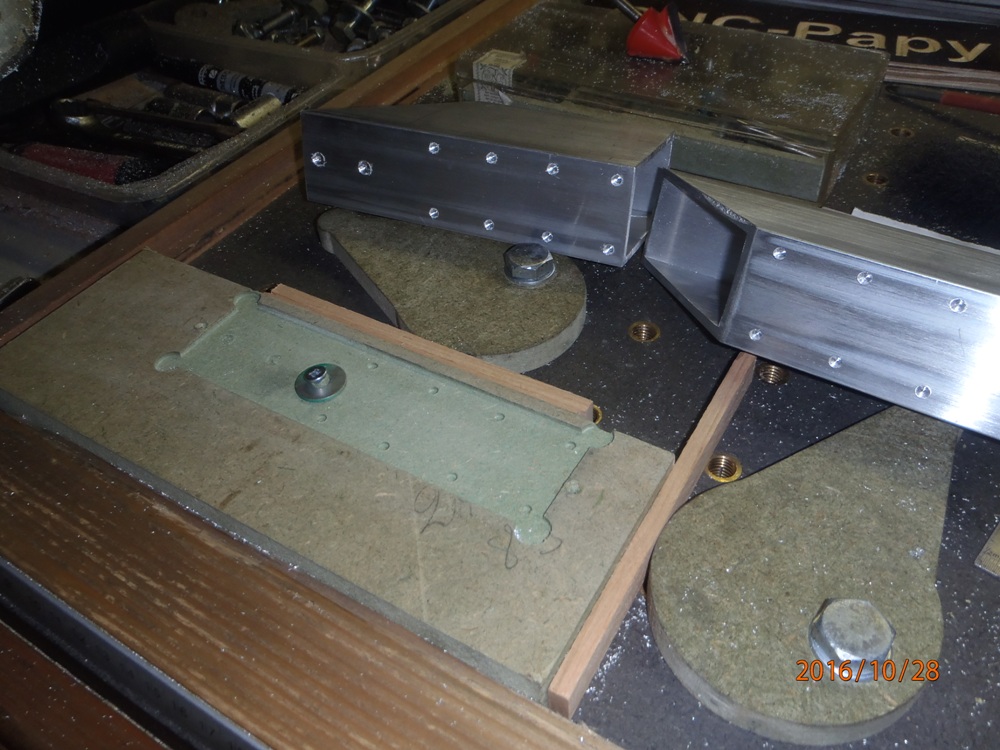

Pour être sur des dimensions des trous, un martyr est crée pour placé les alu toujours a la bonne place, mais cela peut être fait simplement au traçage.





Ce ne sont que des avants trous qui seront percé a la foreuse a colonne, 2 fois 1/4 pouce pour l'assemblage et 5 Mm pour les patins SBR12UU.





A plus, pour la suite, le placement des rails SBR12 de 650 & 450 Mm sur les tubes, axes " Y & Z", PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 12 Nov - 01:30 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 31 Oct - 22:04 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

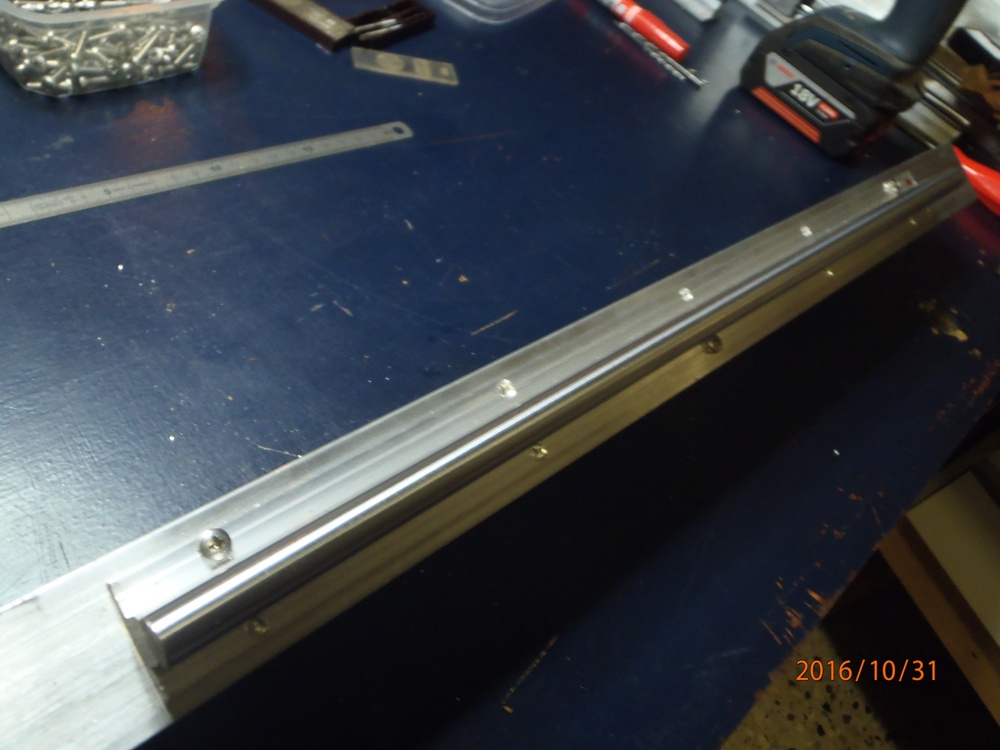

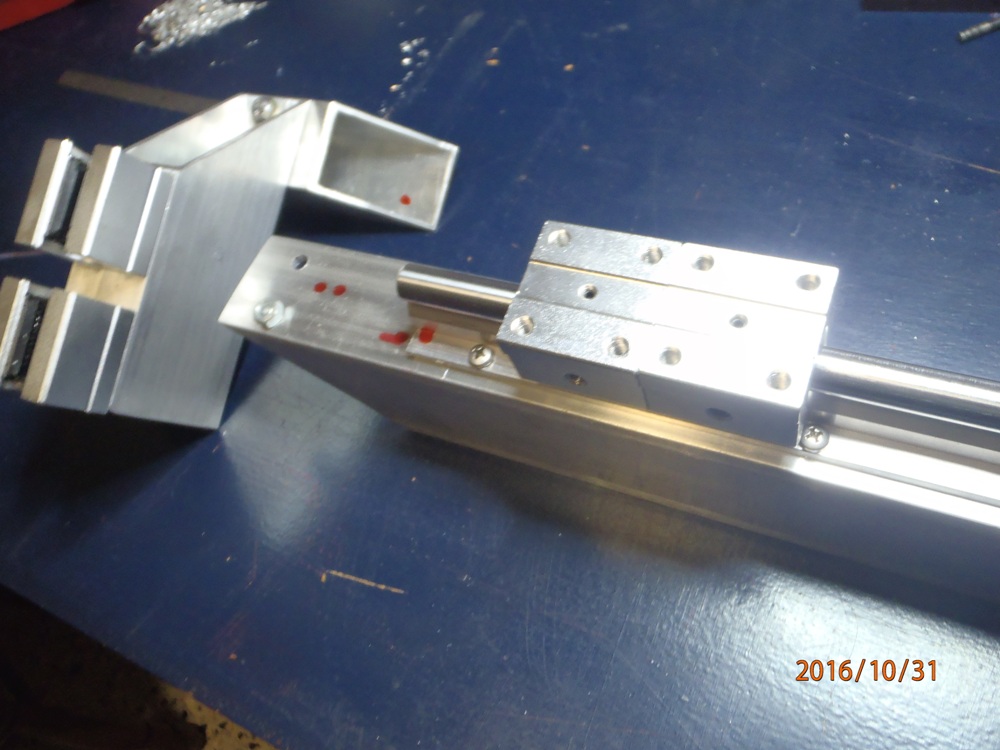

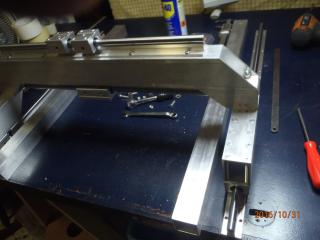

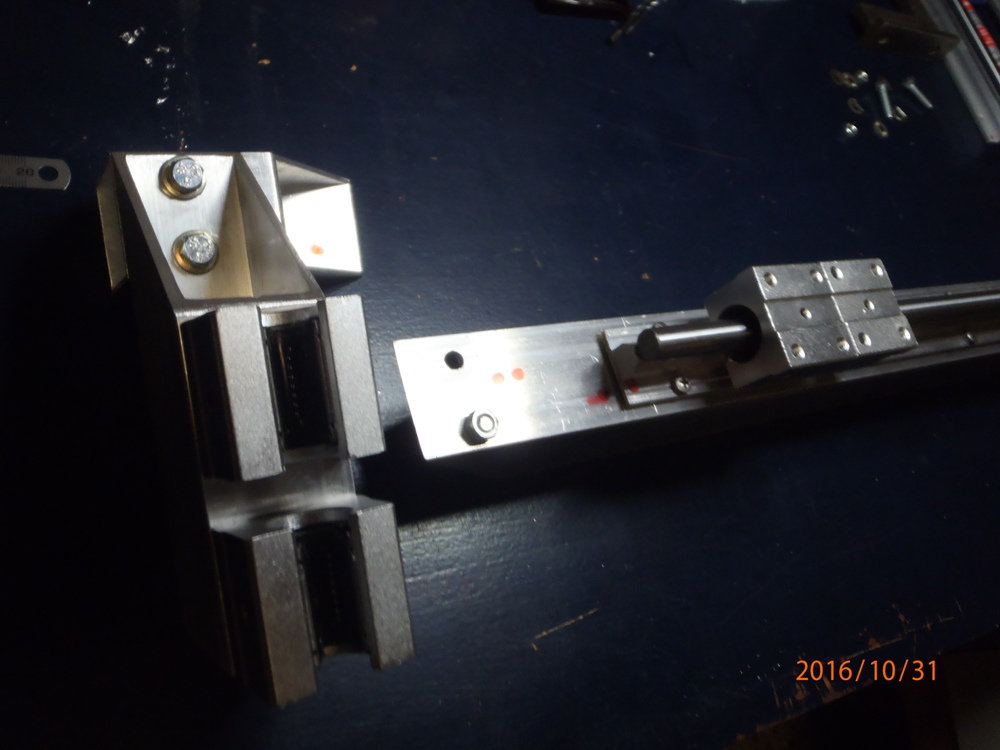

Le placement des rails sur le tube portique.

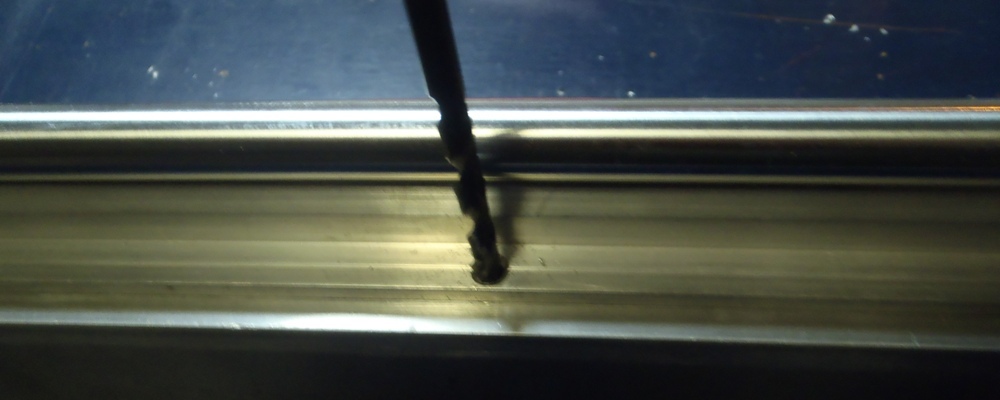

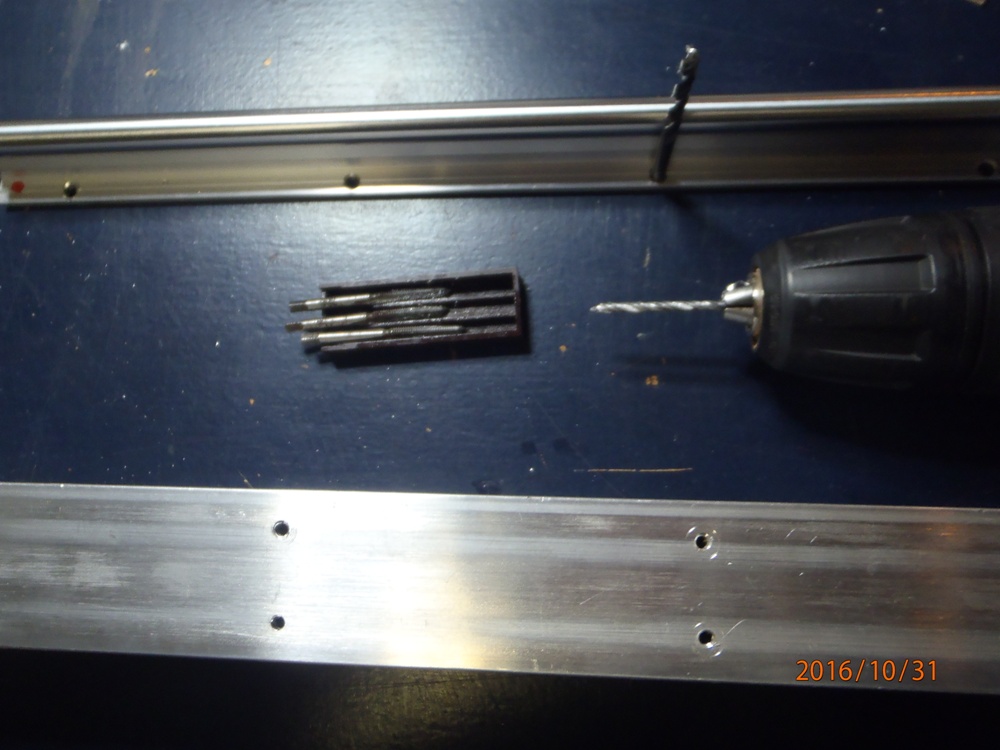

Après placement au bonne emplacement, pointage avec une mèche du diamètre des trous du profile support, ici 4.5 Mm.

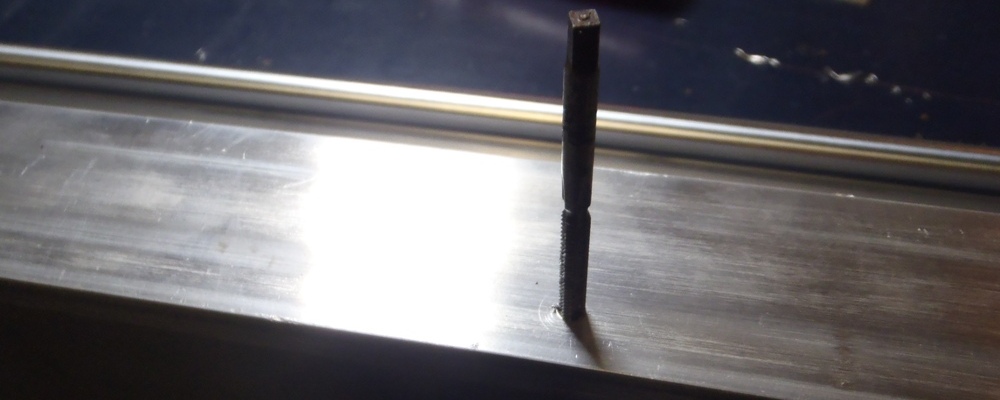

Puis forage a 3.2 Mm et taraudage a M4, avec les 3 tarauds ou, pour ceux qui ont un taraud une passe, plus facile !!!!.



Après avoir placé cette première vis au centre, aligné le rail au profile, pointé deux trous des bouts et placé les deux vis,



Pointé tout les trous, dépose du rail, foré a 3.2 Mm, taraudé l'ensemble et refixé, bien parallèle au profilé.



Ici pas faite de photos, mais comme le rail pose sur le profilé carré de 40 x 40 x 2 Mm, le support de rail est usiné a la circulaire, 2 Mm sont retiré sous le support



De ce fait le support de rail pose et sert le 'gousset' et de rehausseur qui lui est boulonné par deux 6 Mm, et entretoise de 36 Mm, petit tube en acier chromé.












Reste a placé les rails de l'axe 'X' sur les profilés de 40 x 40 x 2 Mm, qui serviront de support pour le plans d'usinage, A plus, et bonne fête Halloween, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 1 Nov - 15:22 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

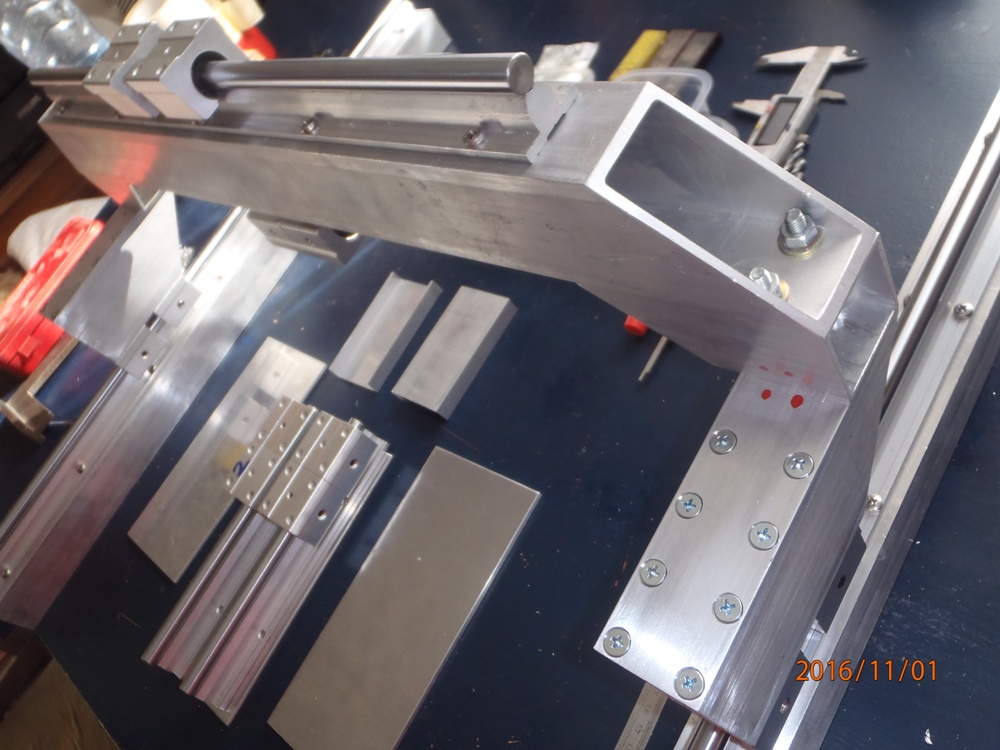

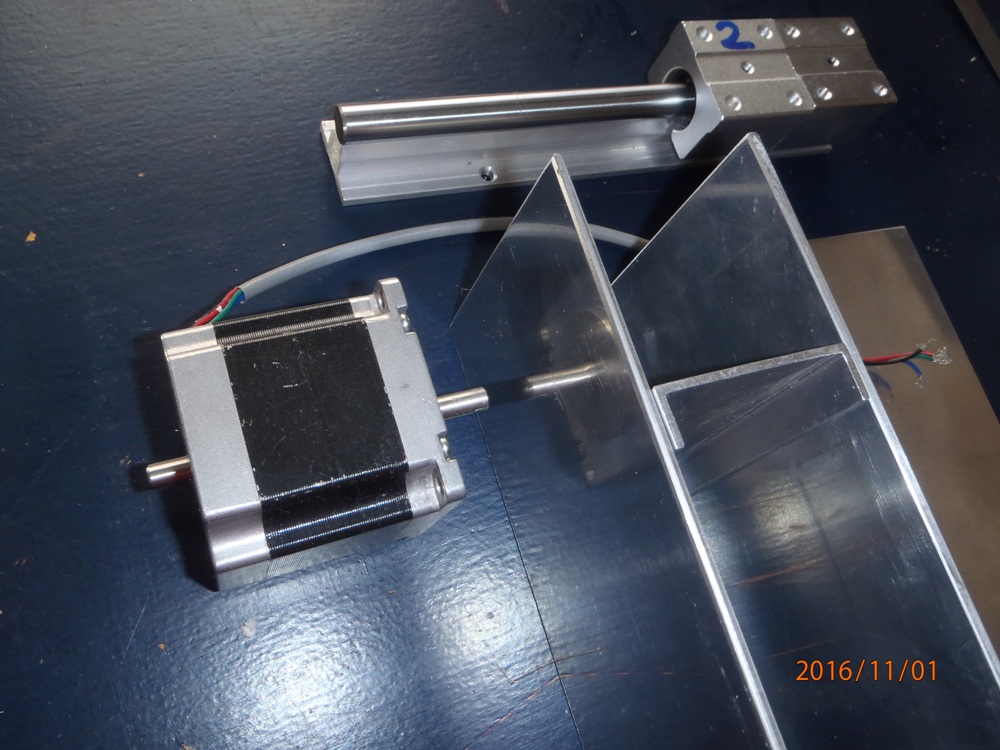

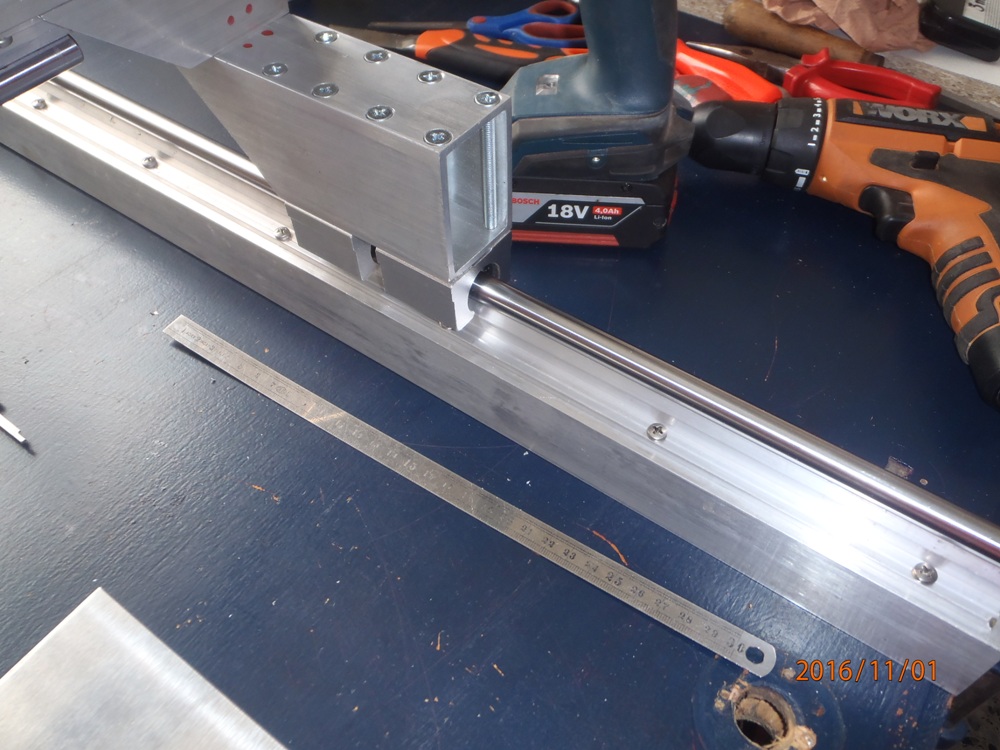

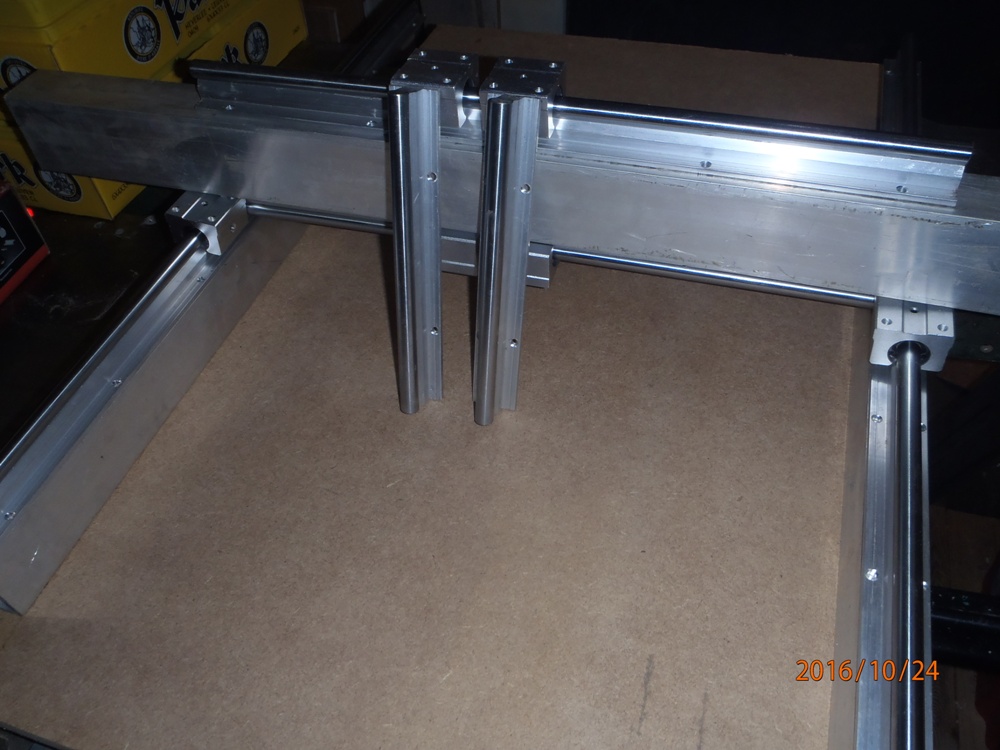

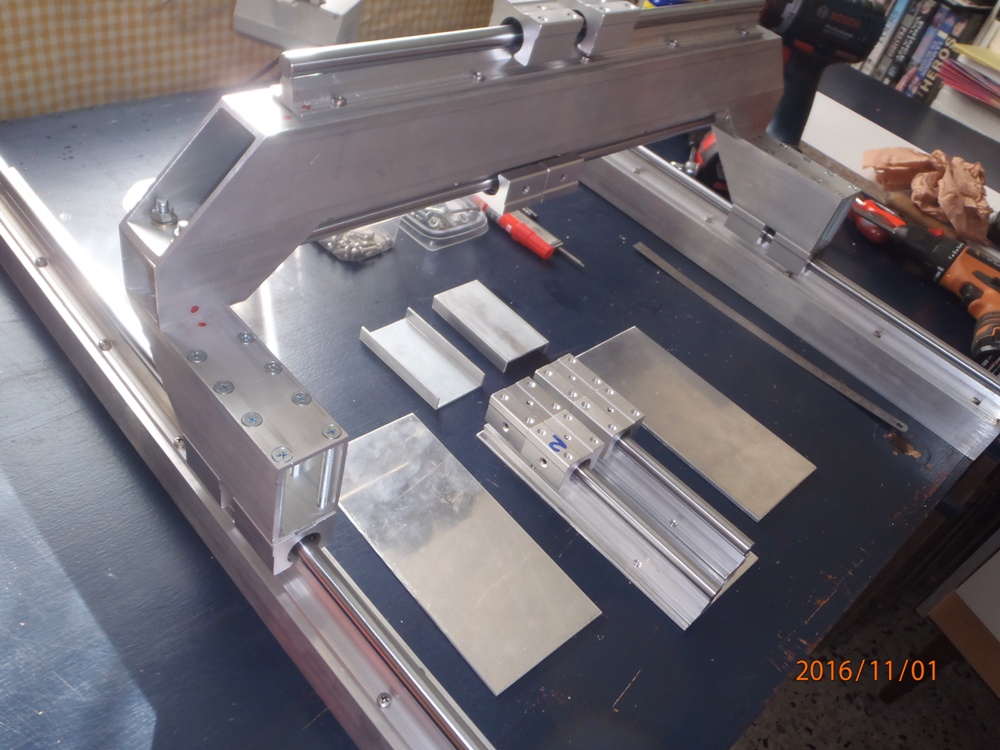

L'axe 'X', et le montage du chariot de l'axe 'Y'.

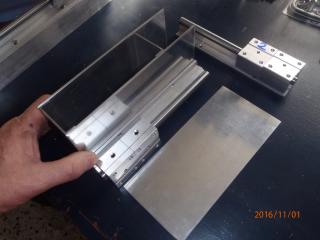

Et maintenant, c'est le tour du chariot du portique a être crée, pour y placé les rail du 'Z'.





Un bout de tube rectangulaire de 50 x 30 x 2 Mm, coupé en deux, trois tôle de 200 x 93 Mm pour en crée un ensemble, autour des 4 patin SBR12uu.







Il y aura encore des dessins a réalisé, pour crée ce chariot, a voir ici.

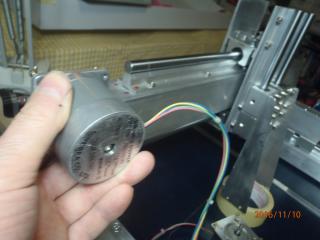

Et pouvoir y fixé un moteur Nema similaire a celui-la, de +/- 2 Ah, pour l'axe 'Z', A bientot pour la suite de l'aventure, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 Nov - 23:53 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

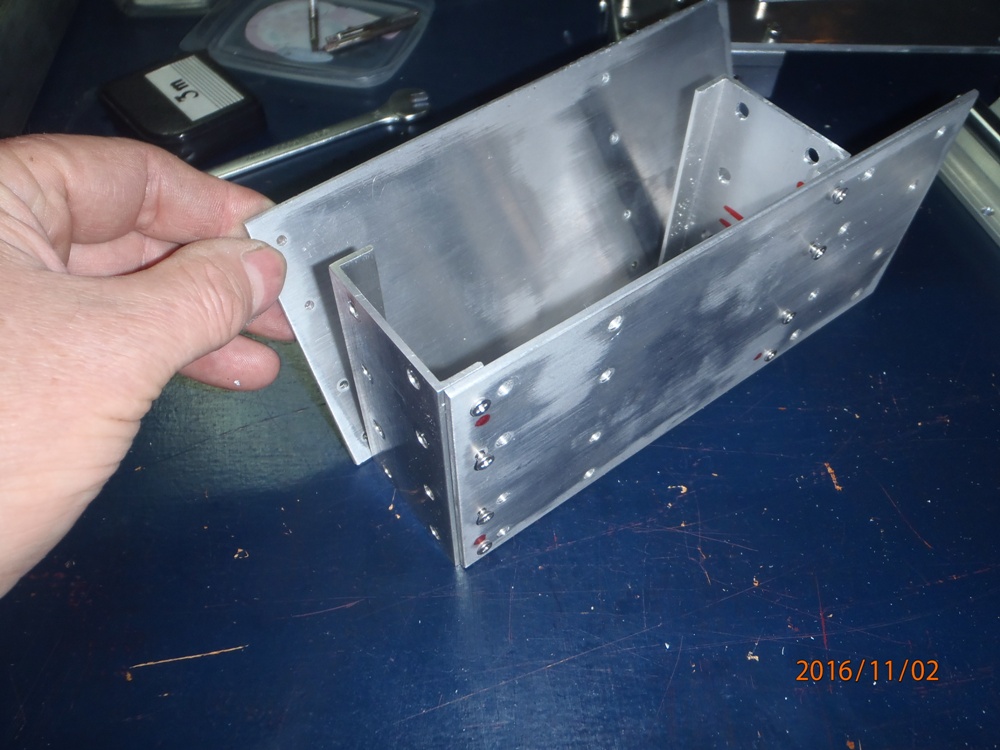

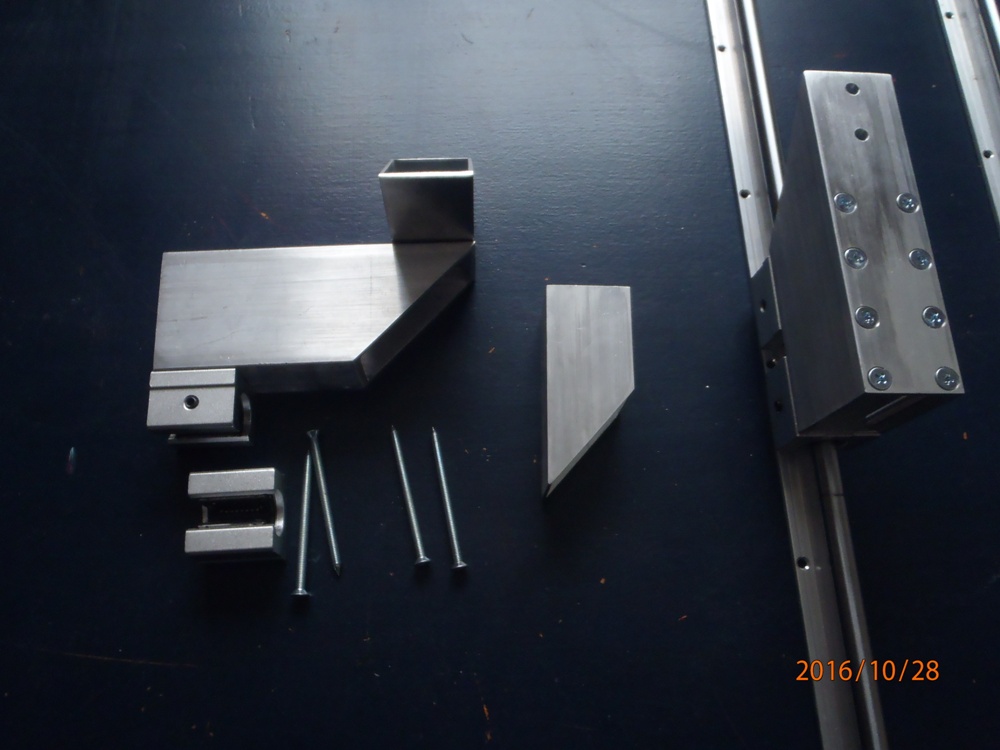

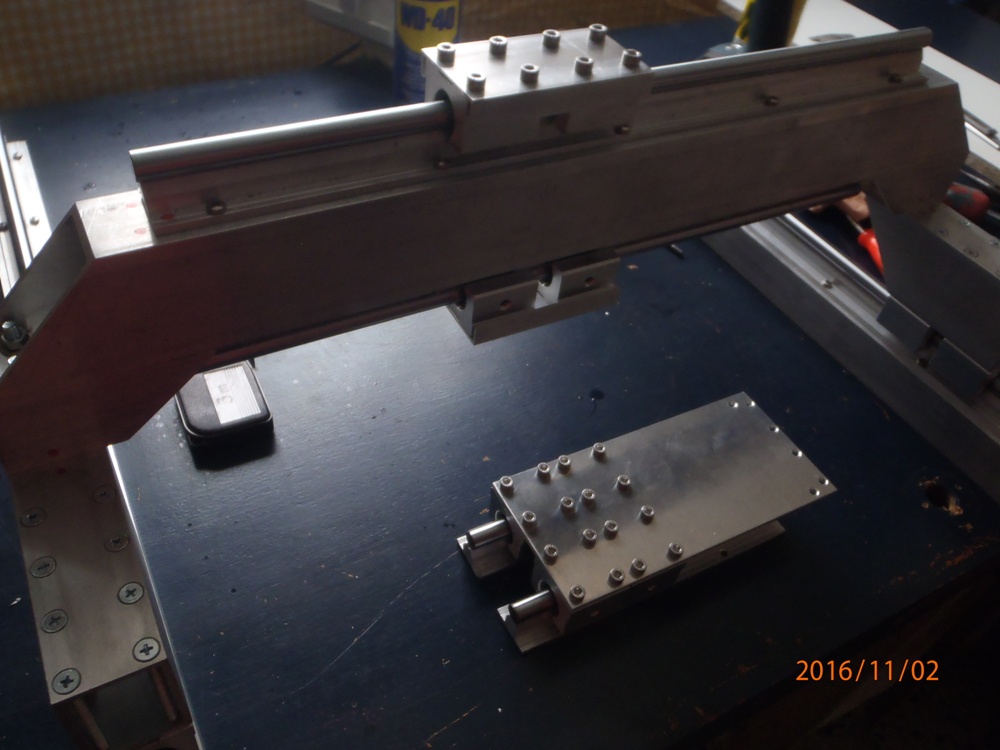

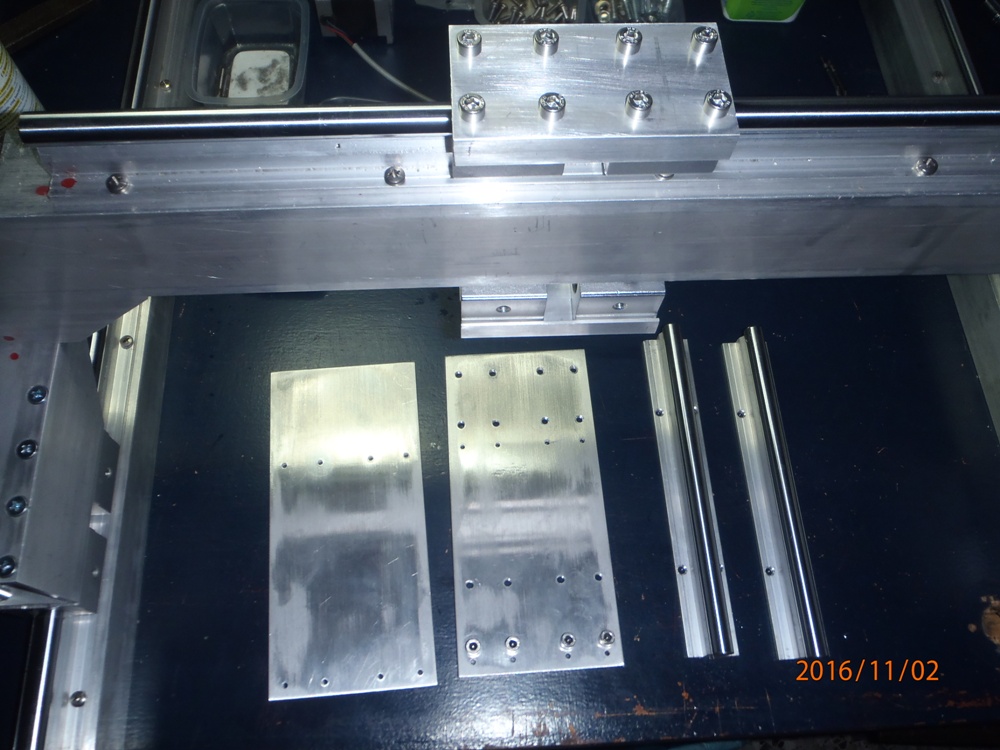

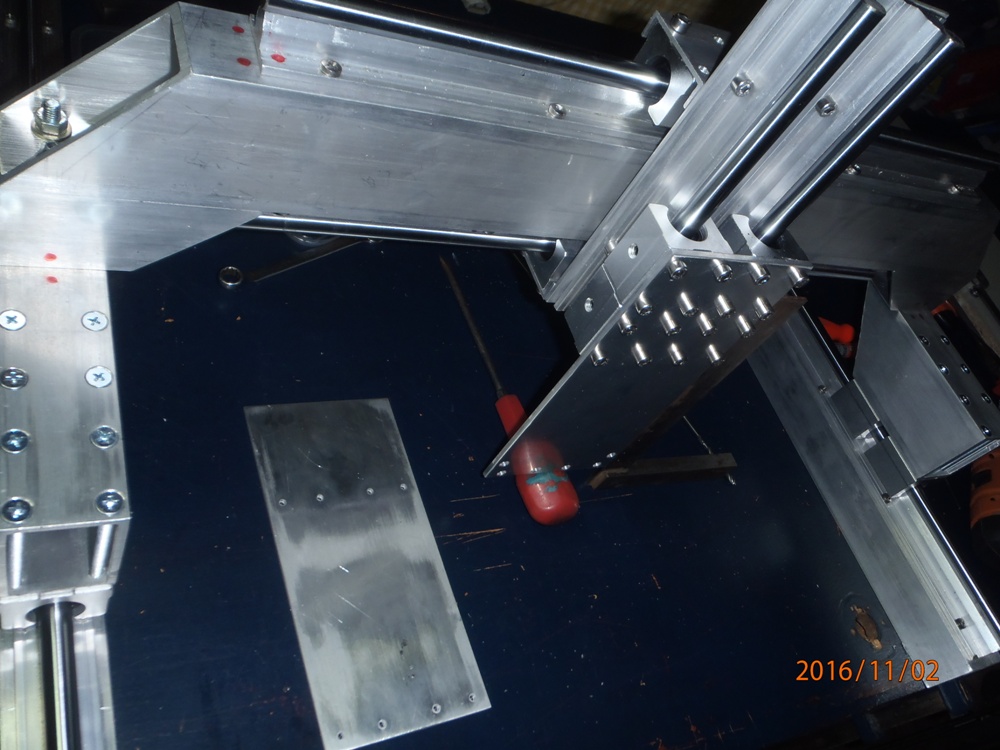

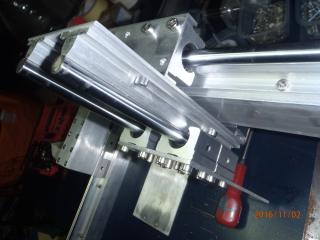

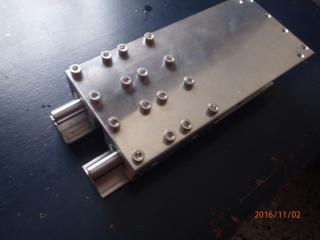

Usinage et montage du chariot portique.

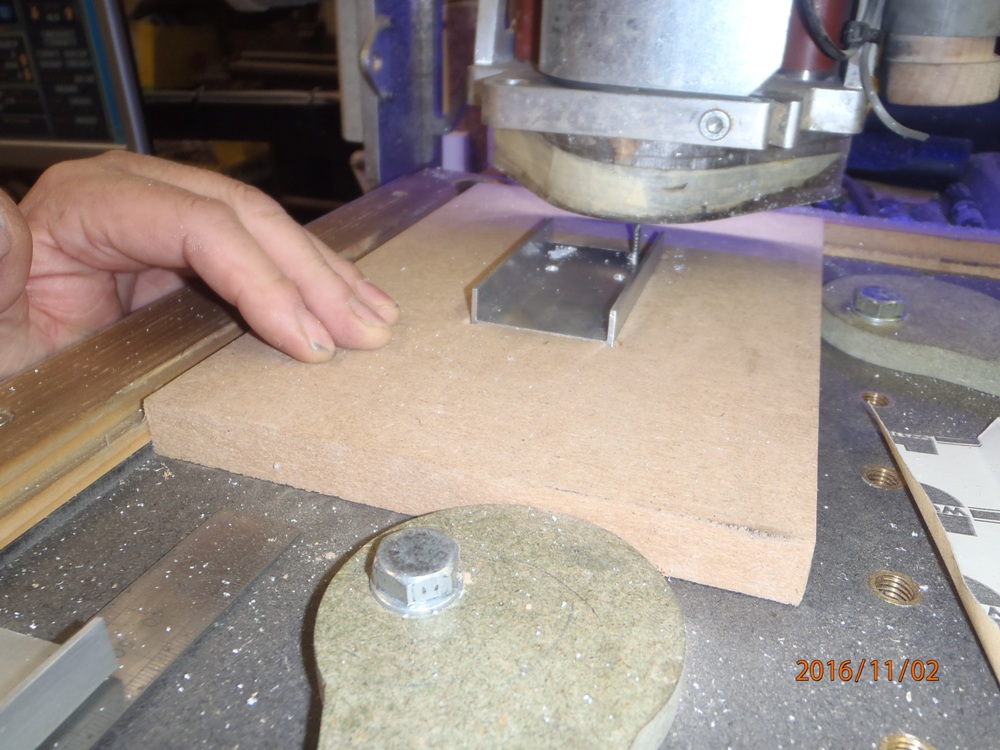

Une empreinte est faite dans du MDF, pour maintenir les morceaux d'aluminium et vue des pointé les trous a réalisé.

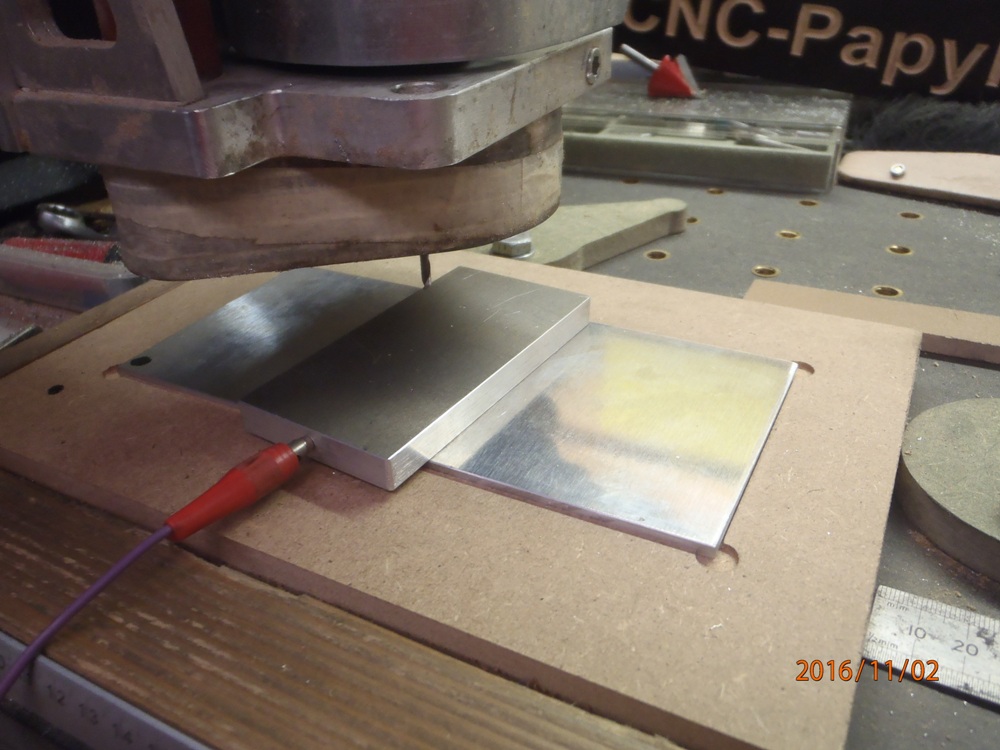

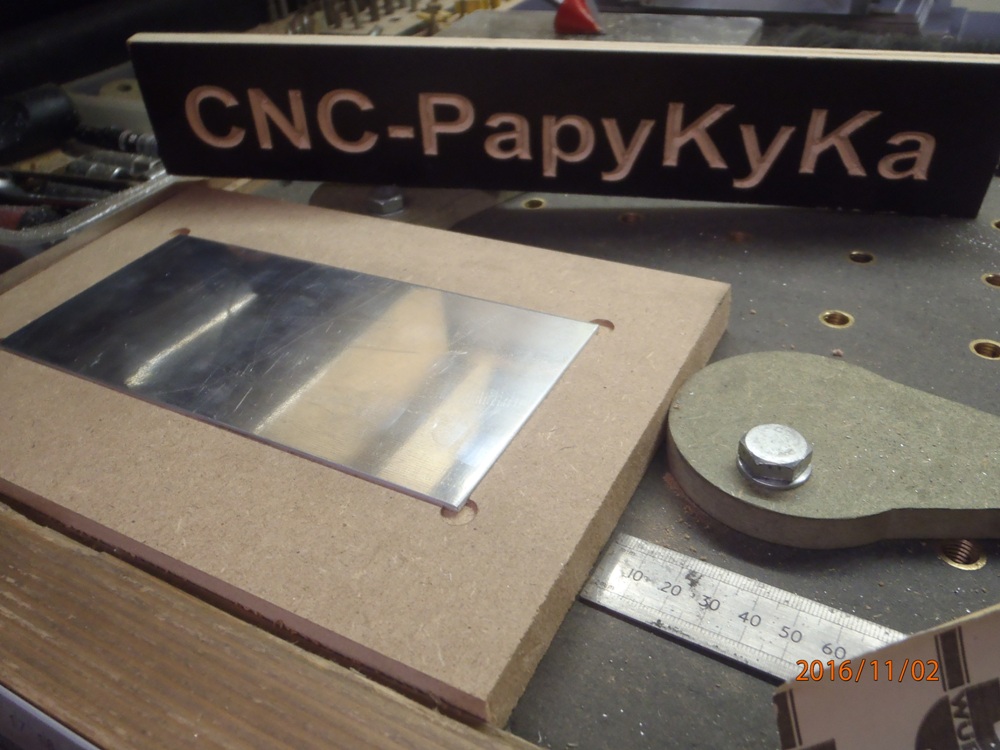

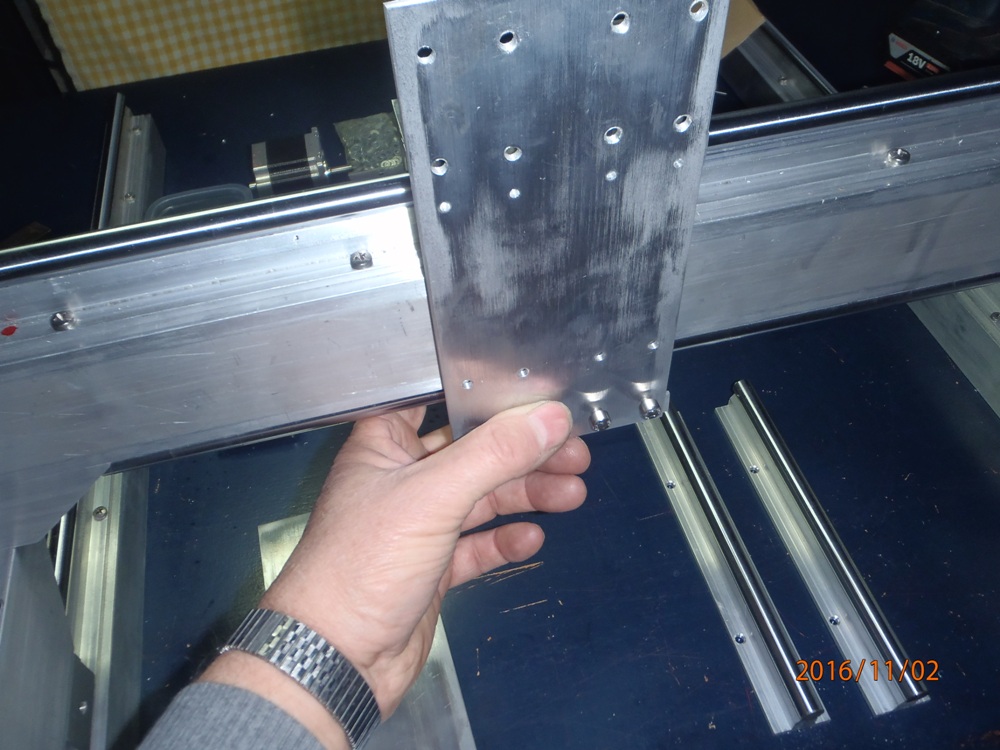

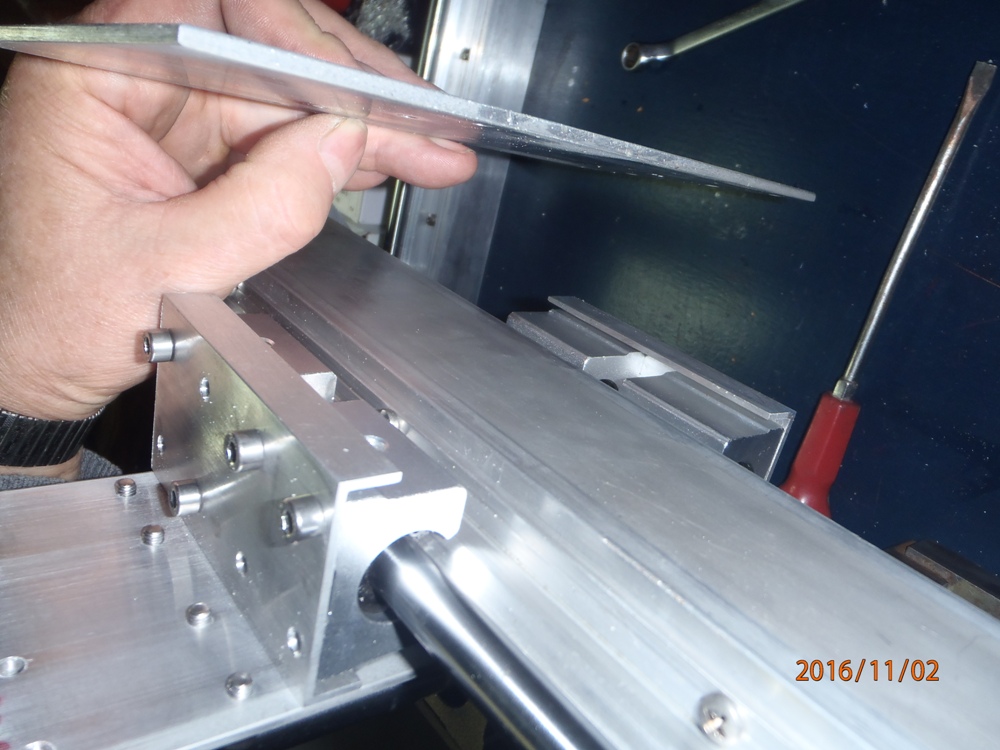

Une autre est faite pour les tôles d'aluminium de 200 x 93 Mm, qui sera utilisé pour les 3 tôles du chariot du portique.



Prise de niveau du brute, car plusieurs épaisseur seront utilisée, mais aussi plusieurs fois pour différent trous.



Ceci est pour les paliers SBR12uu du support de broche, et autre supports en tôle de 10 Mm, pour le maintient du collier de broche.










La suite sera le montage de l'ensemble sur le portique, A bientôt, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 3 Nov - 10:47 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

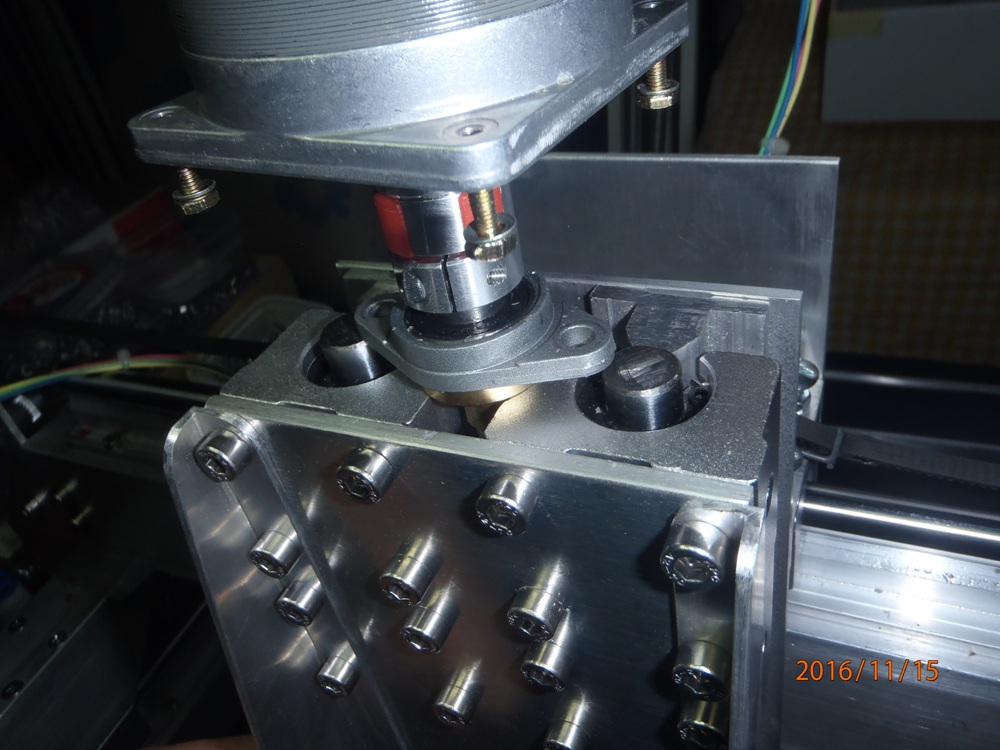

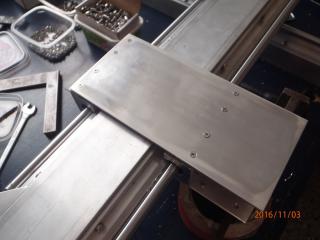

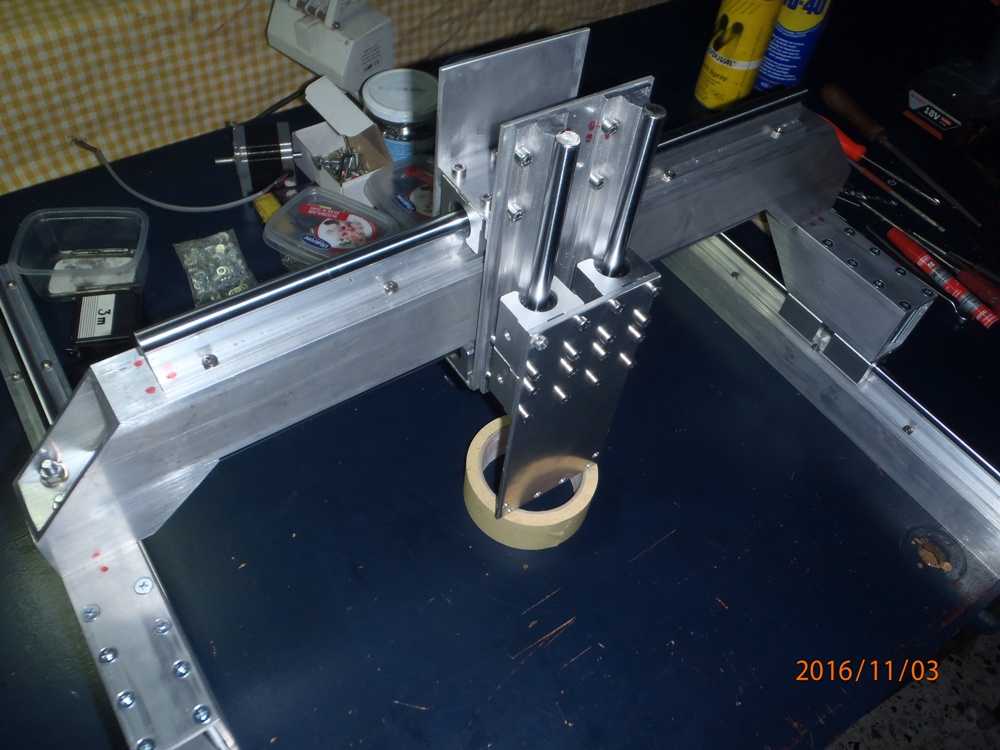

Le montage du 'Z'.

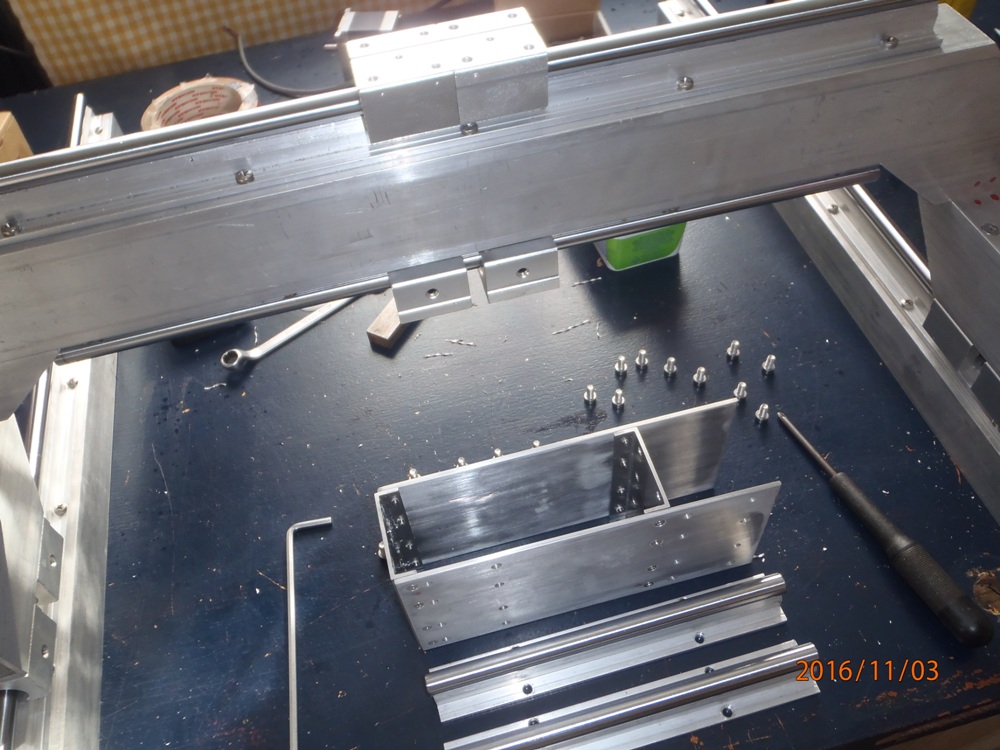

Les différents éléments usiné sont a assemblé, par de vis dans les trous qui sont taraudé en 3 & 5 Mm.



























Reste cette tôle a l’arrière, fixée par 8 vis de 3 Mm à tête fraisée, cela commence a avoir l'air d'un CNC, NON ??, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 3 Nov - 13:56 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

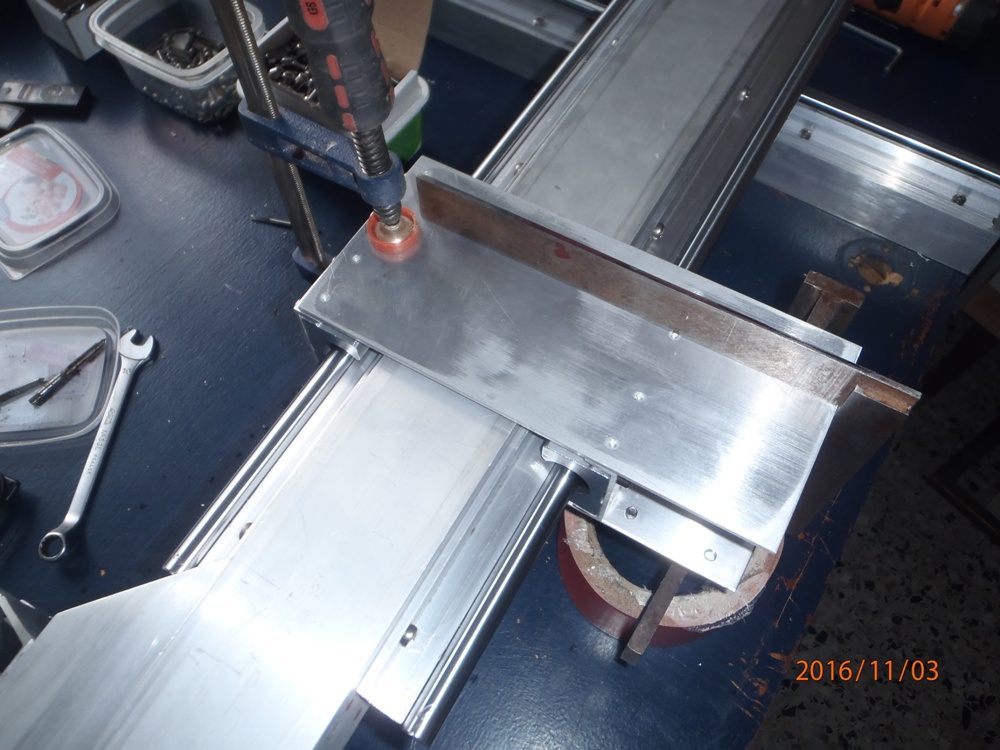

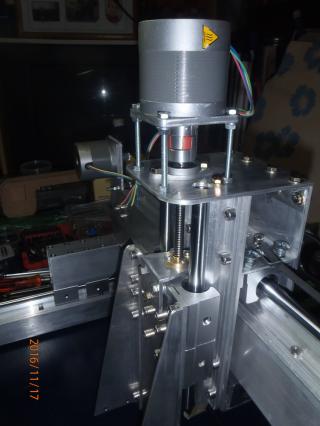

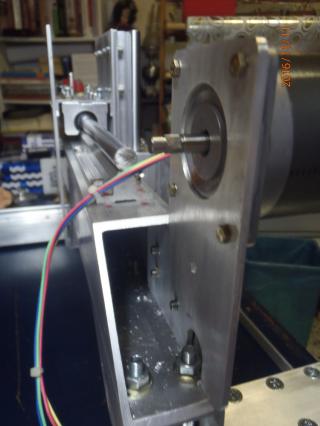

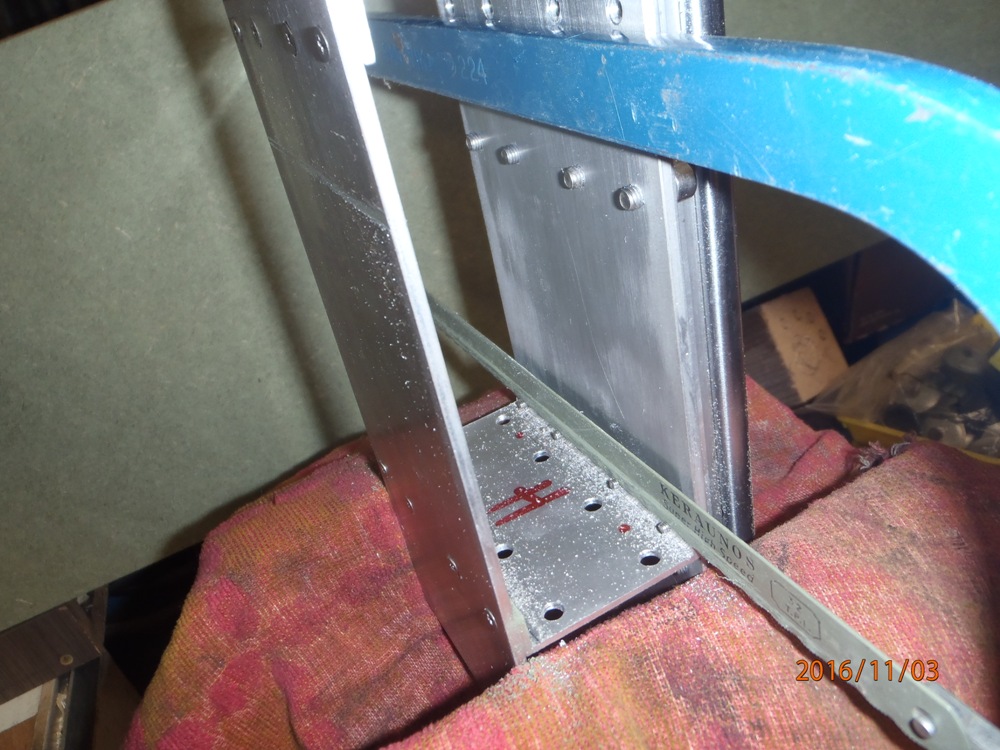

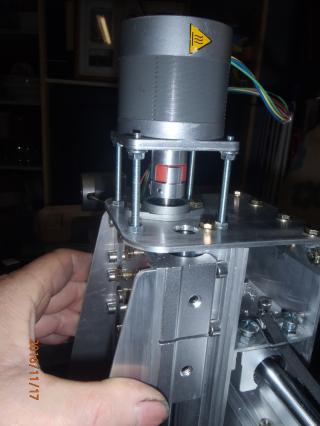

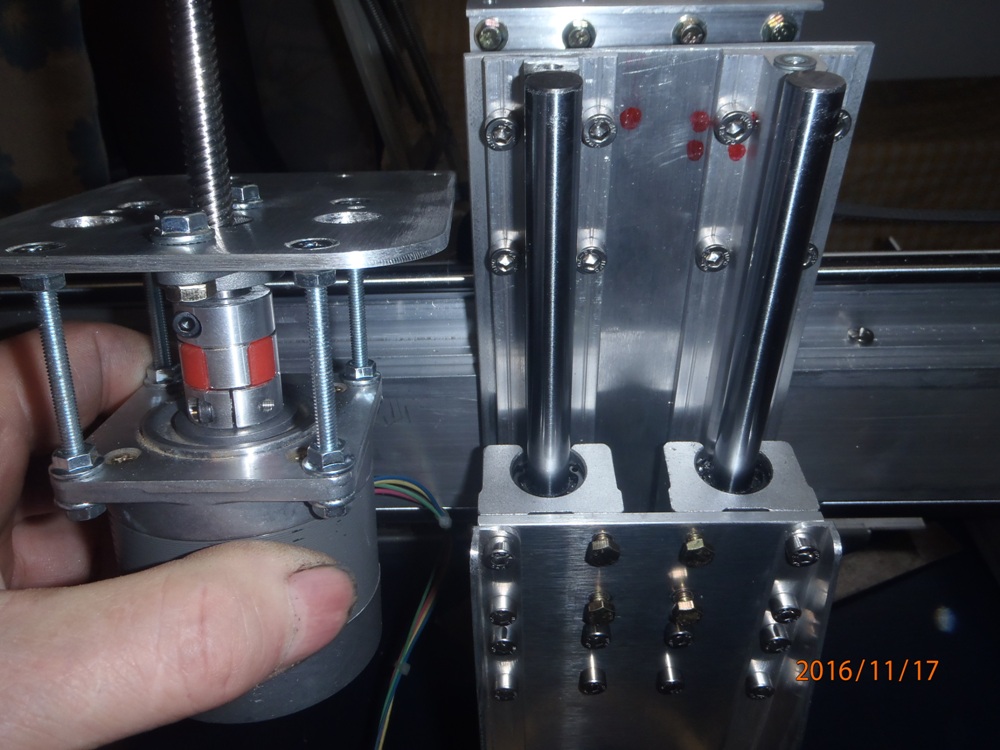

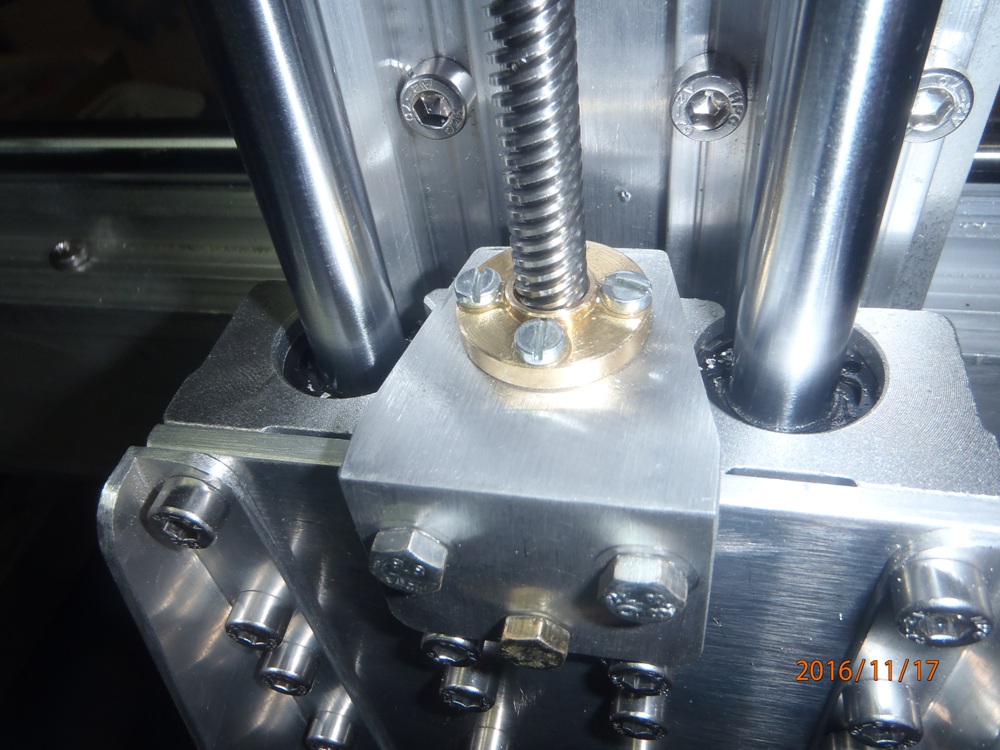

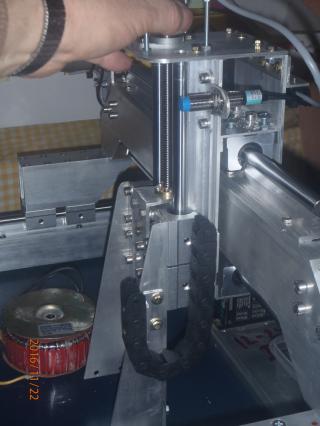

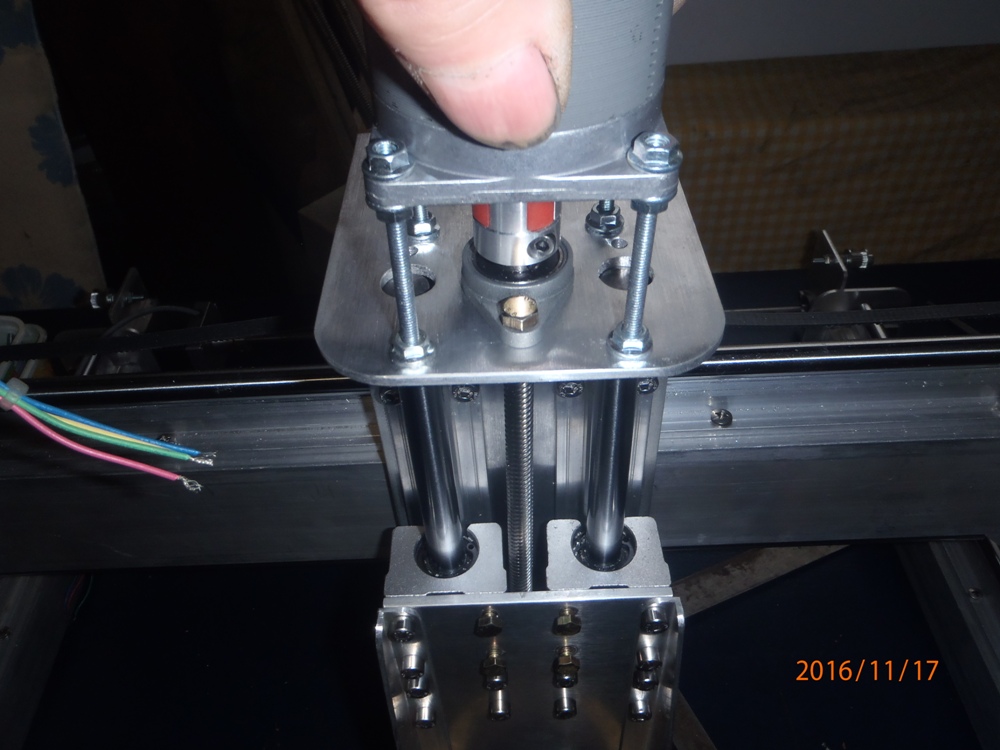

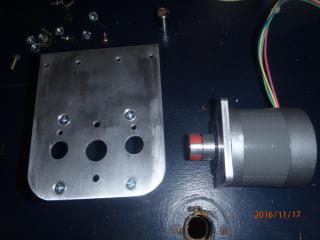

Montage de l’élément arrière qui supportera le moteur de l'axe 'Z'.

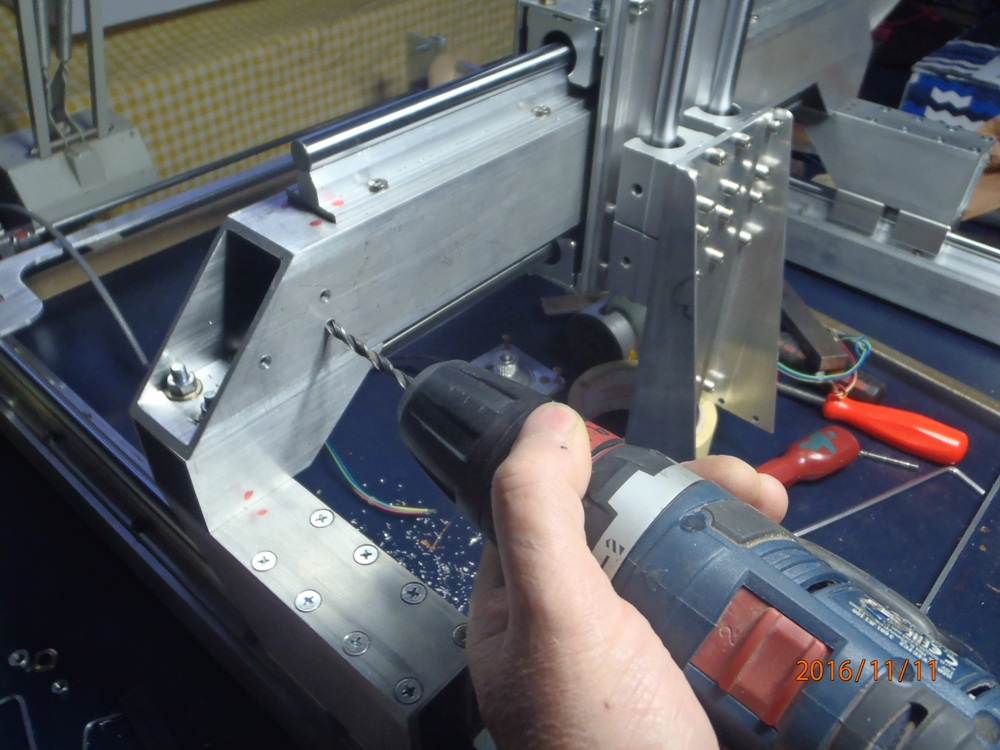

Le placé bien d'équerre et pointé les trous a percé avec du 3 Mm, percé a 2.5 Mm, taraudé a M3, fraisé les trous pour des vis tête.





Après une petit coup de ponceuse a l'abrasif, démontage pour replacé les rails et foré les 4 trous supplémentaire pour vis M5.



Et coupé les petites vis qui dépasse et qui empêche les supporte SBR12uu de ce positionné correctement.







J'attend les pieces pour crée les entrainement des axes, donc sera dans quelques temps, A ++, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 6 Nov - 13:57 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

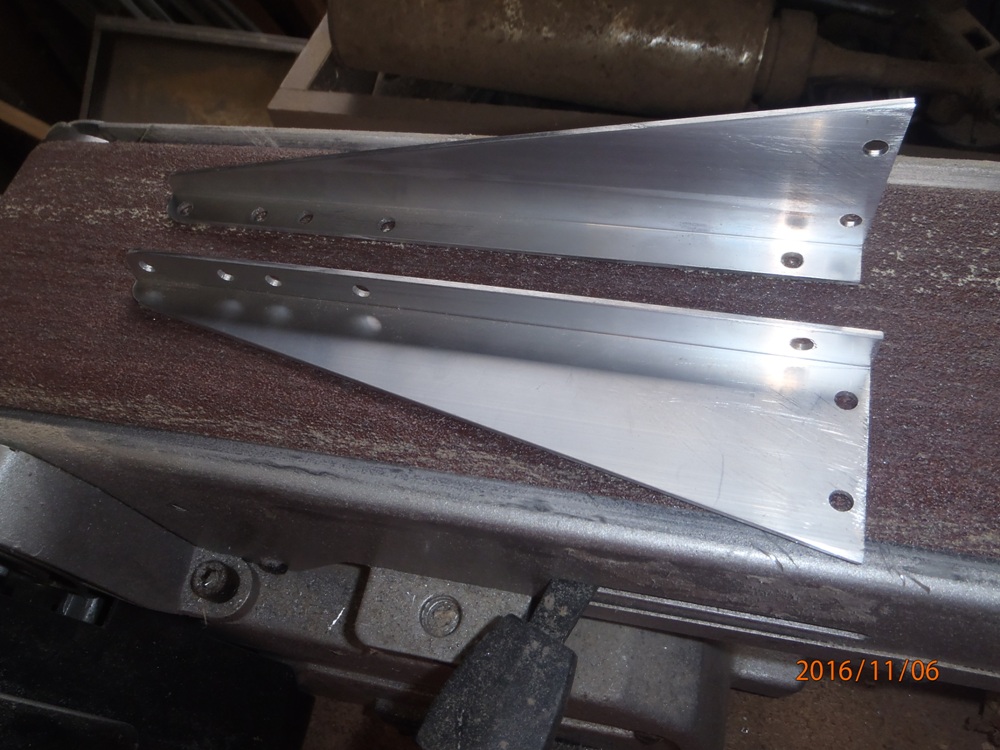

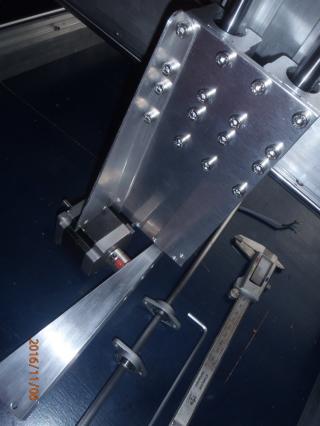

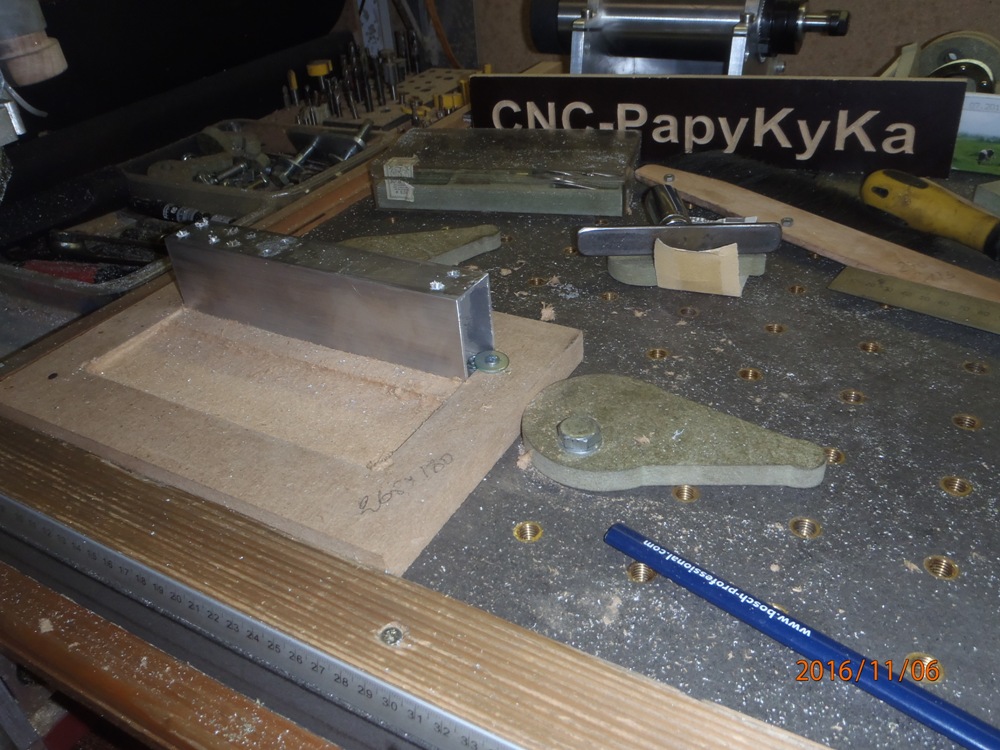

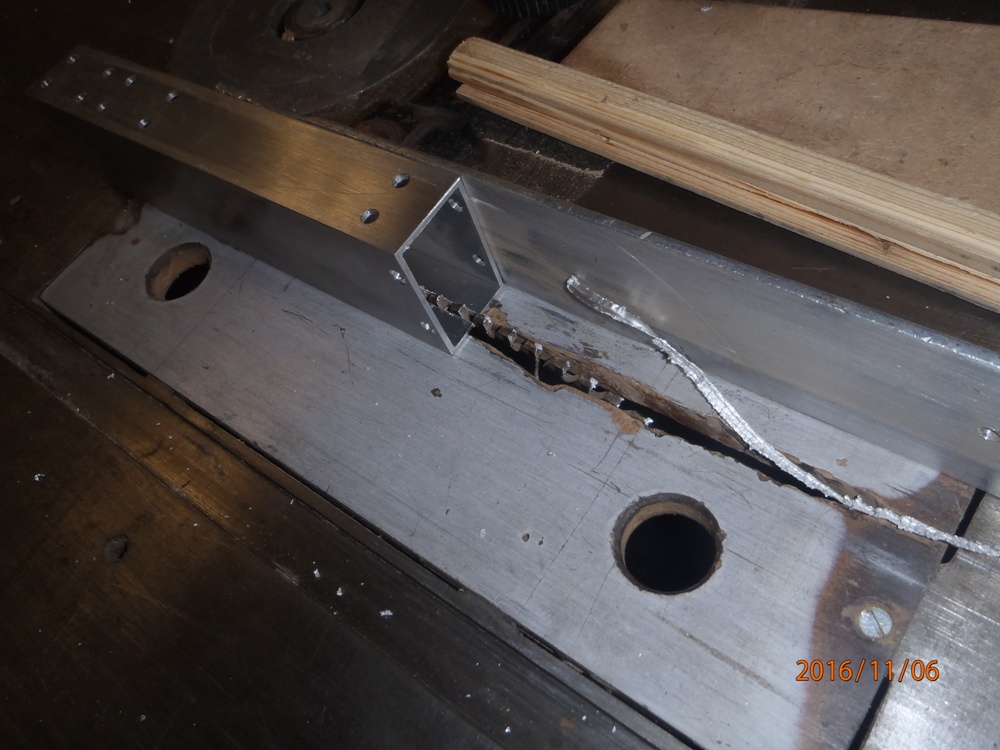

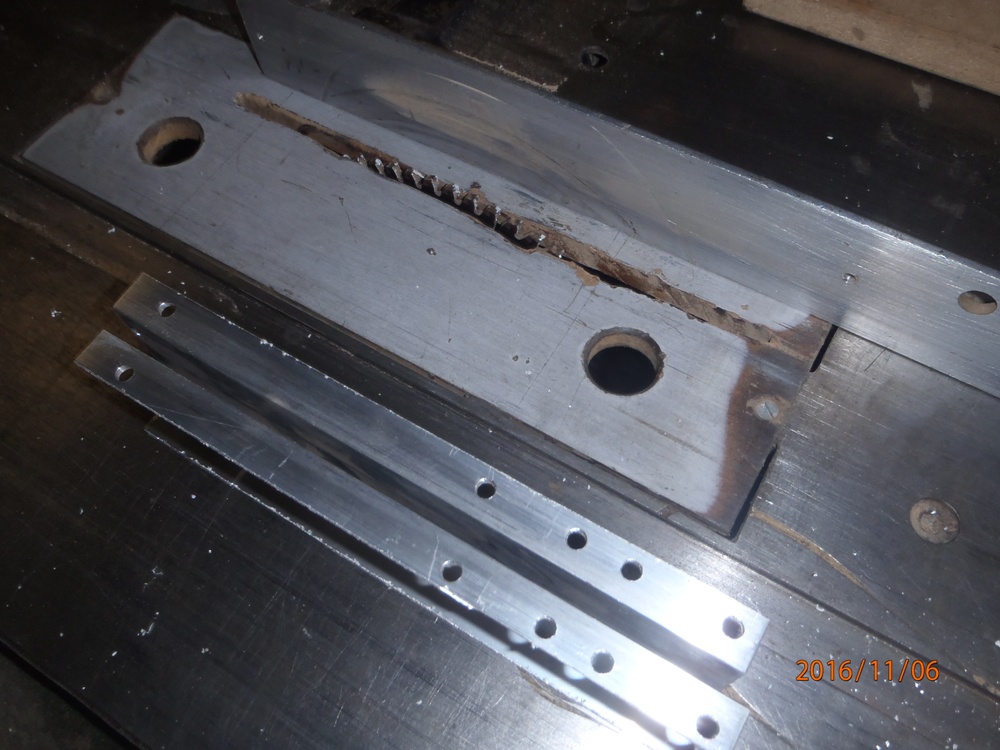

Préparé la fixation de la broche.

Pour cela coupé un bout de tube d'aluminium de 50 x 30 x 2 Mm.



Apres avoir fait une empreinte sur du MDF, pour bien le fixé à la bonne place.

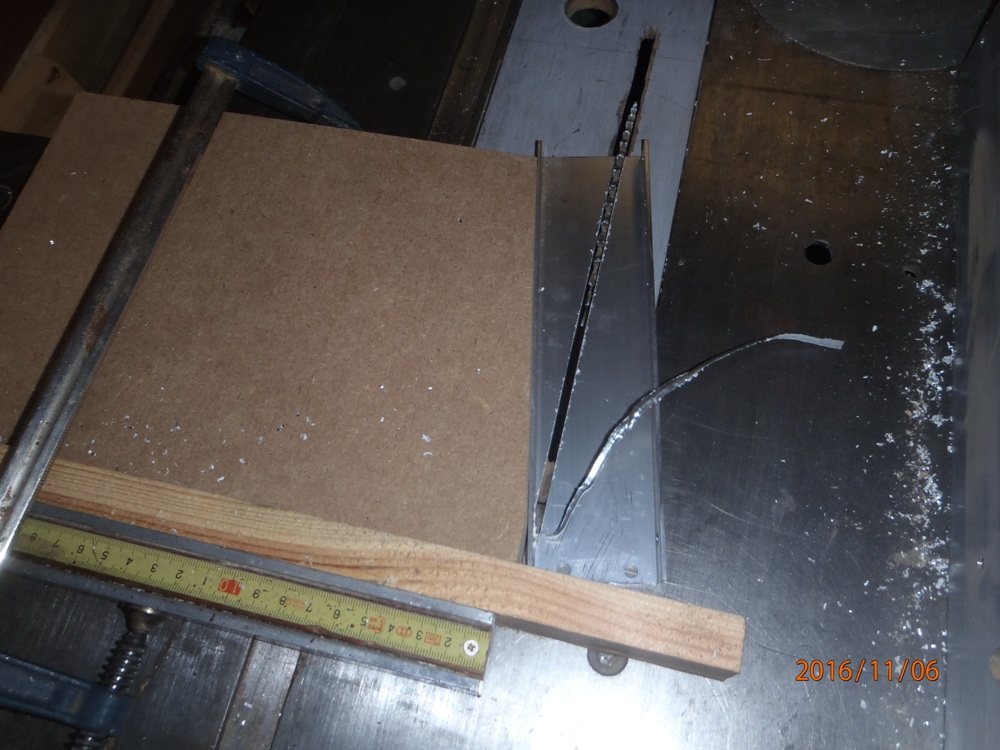

Et le découpé a la circulaire pour en faire des goussets, pour renforcé le support de broche.





Après il faut passé l'abrasif sur les coupes et faces, pour éliminé des partie coupante.



Reste a les coupés dans un angle voulu, pour cela faut faire un martyr sur le banc de scie 'Robland'.



Il faut bien bridé tout cela, pour évité tout dérapage, et surtout les petites 'Papattes'.



Petite finition a la bande abrasif, Petite différence de hauteur du petit coté, mais cela est a cause de la coupe en deux, j'aurais put rectifier !!.




A suivre, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 7 Nov - 21:16 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

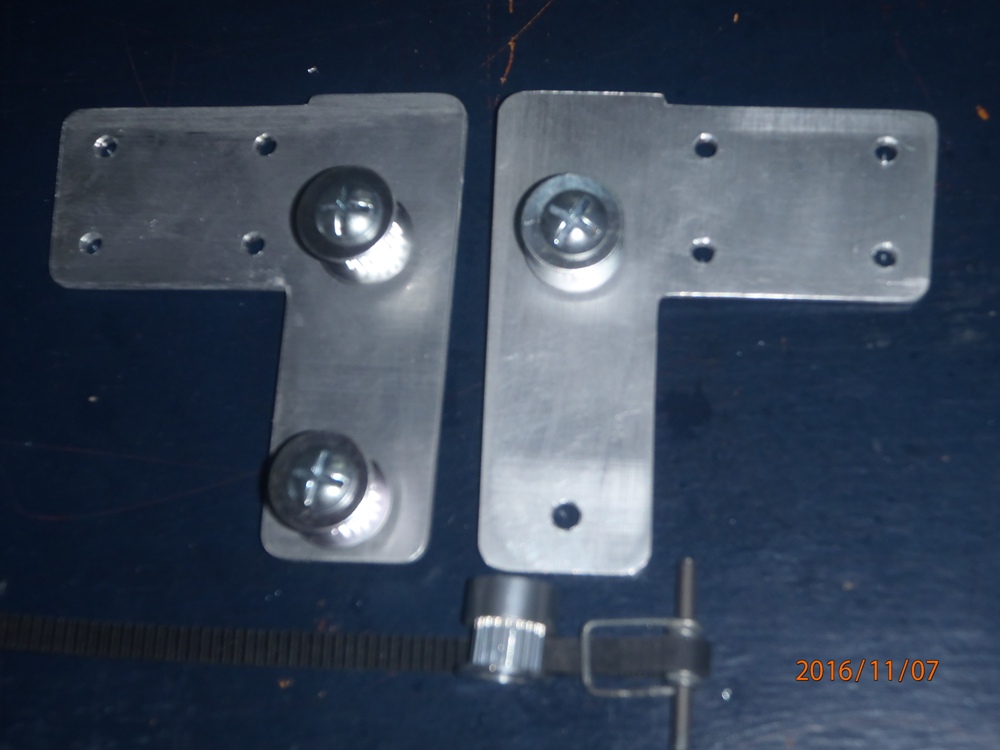

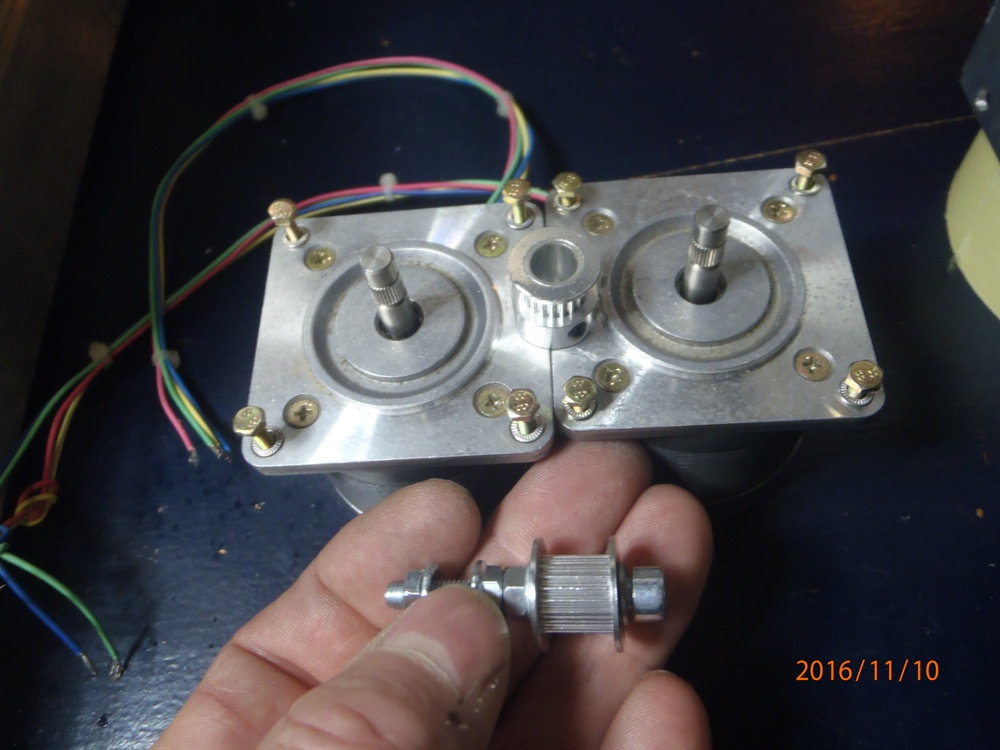

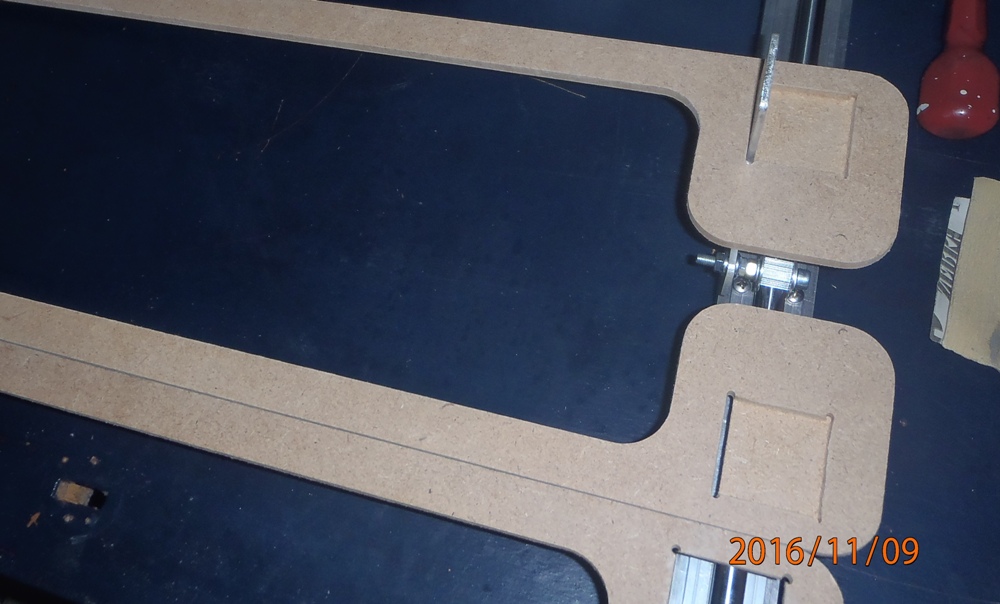

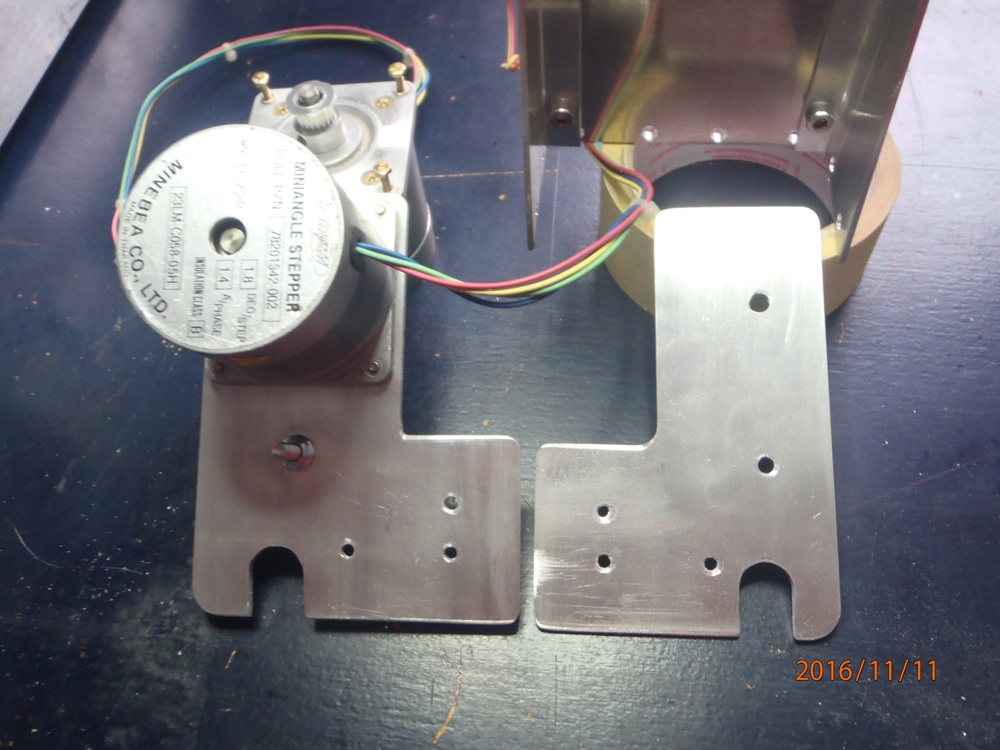

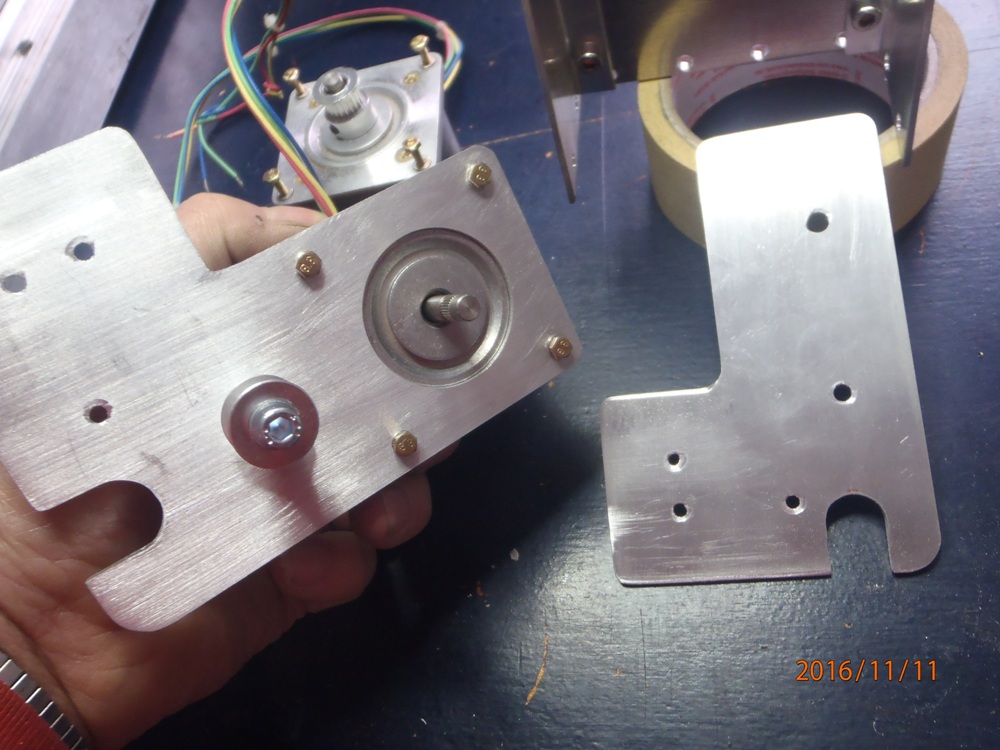

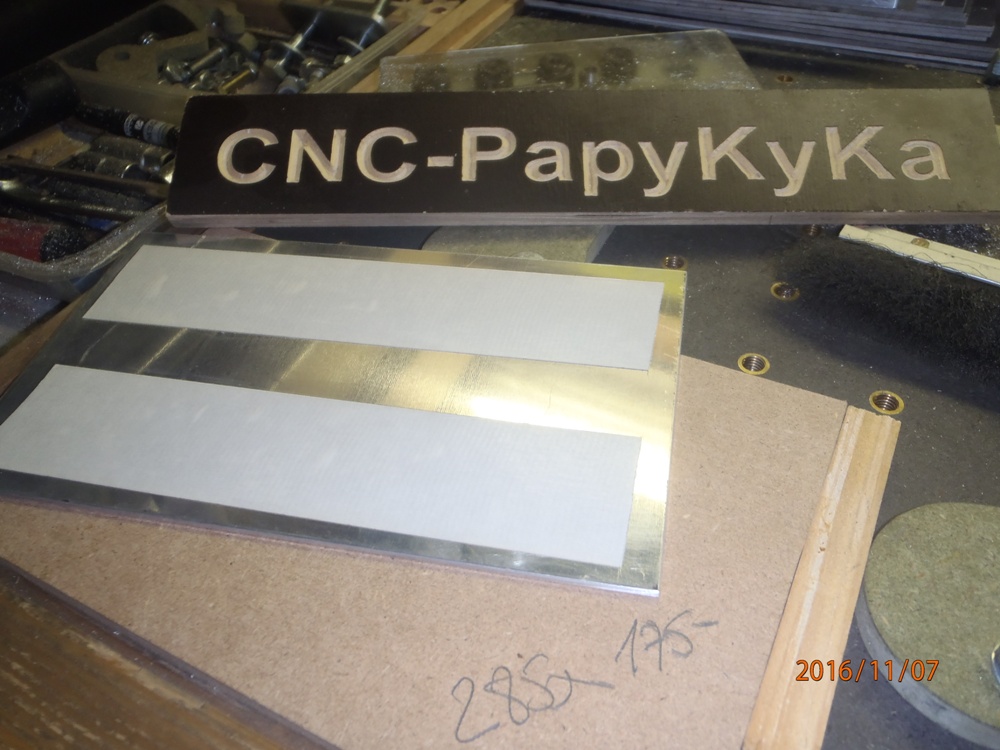

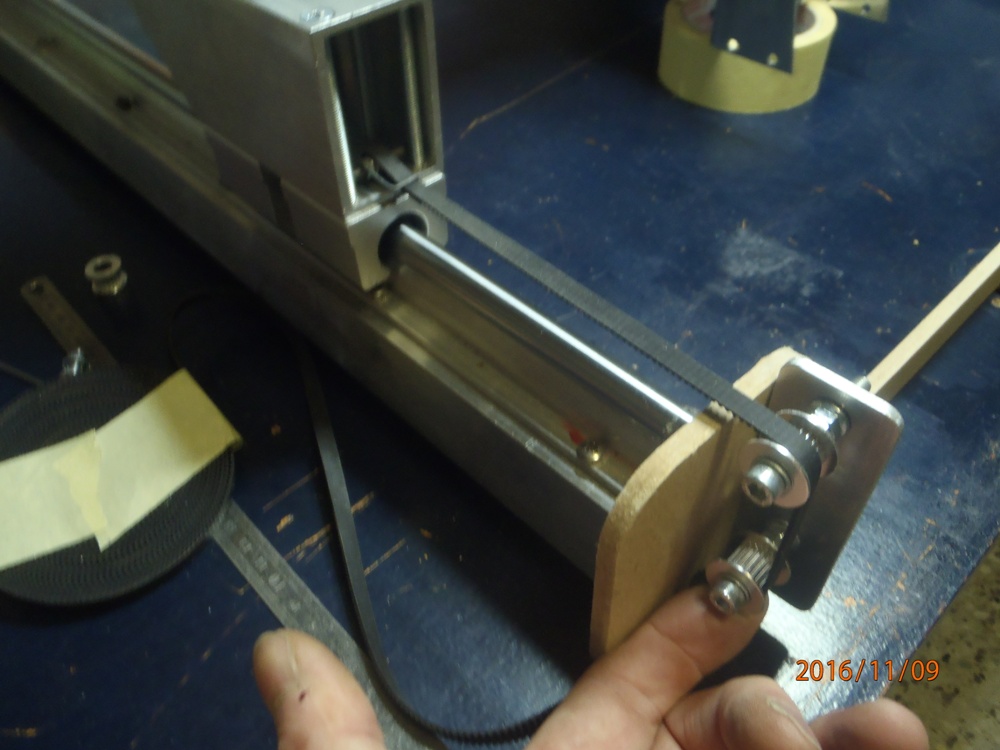

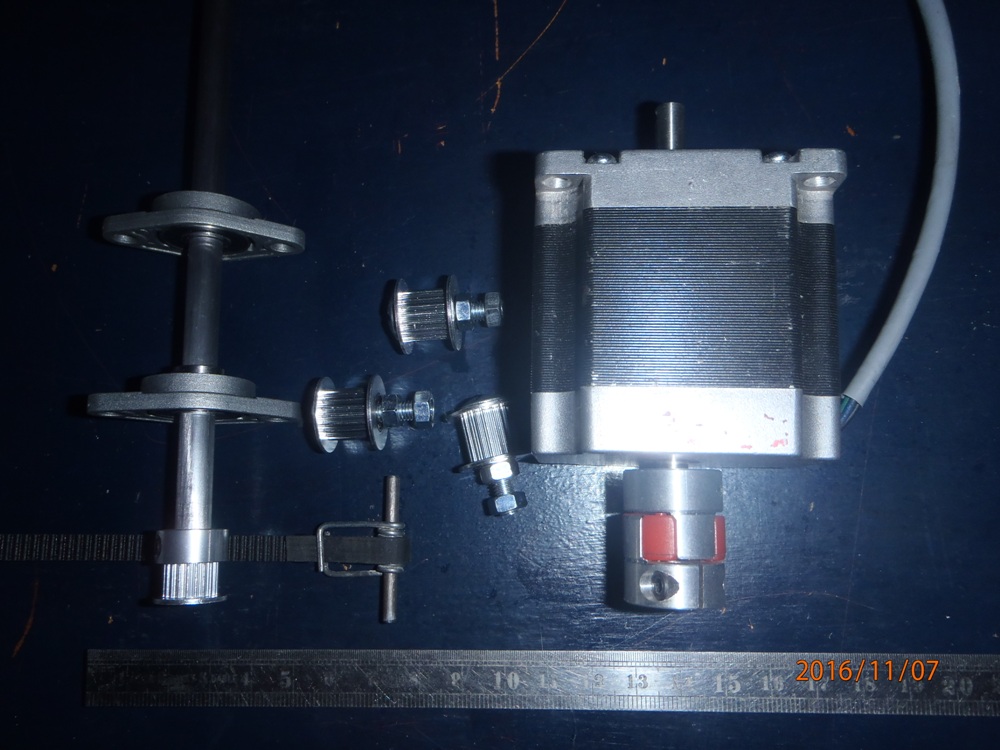

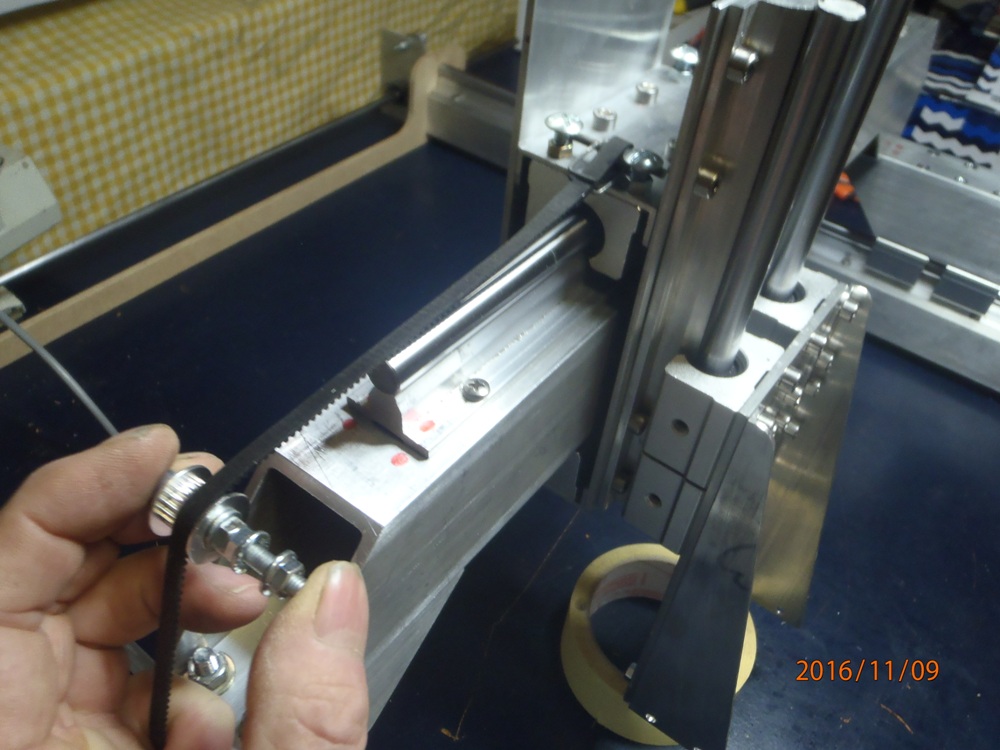

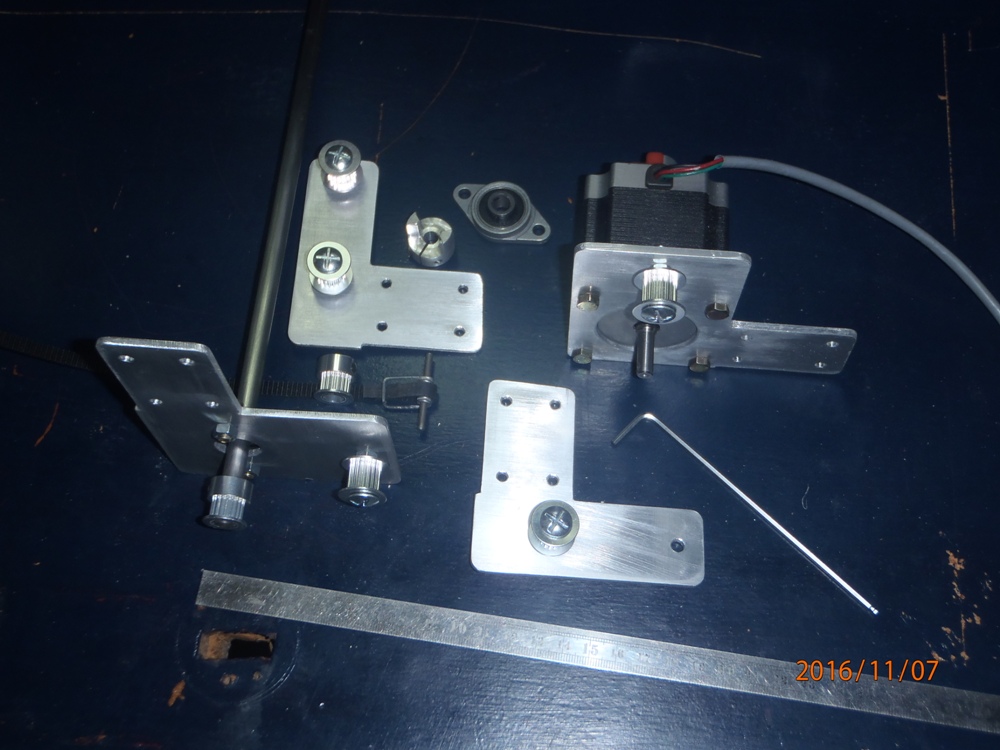

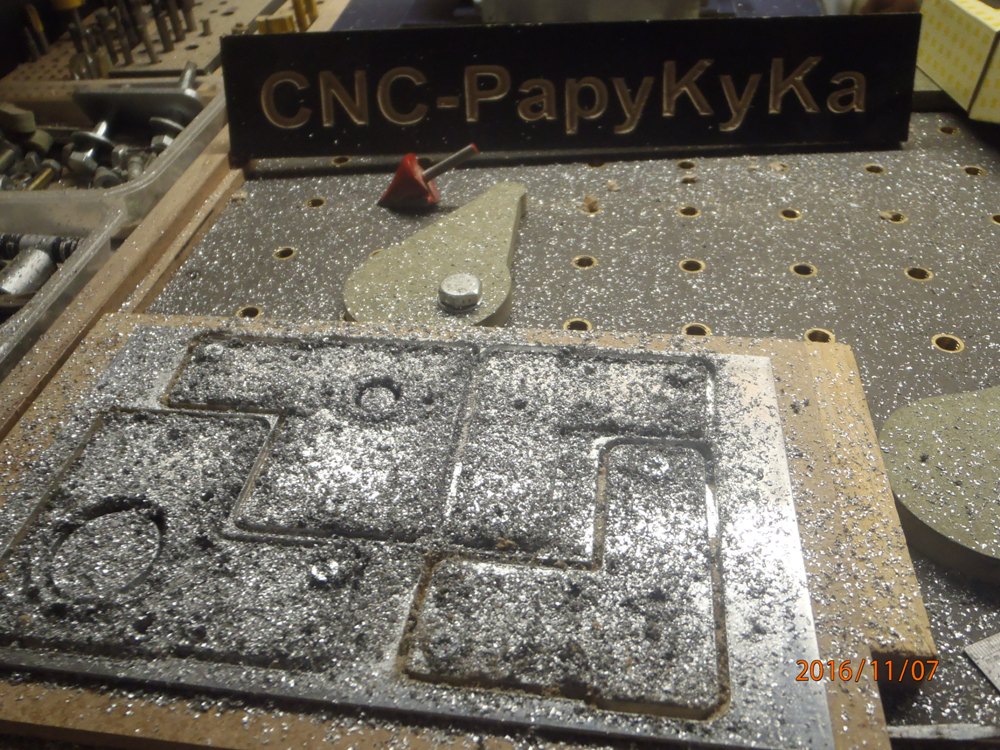

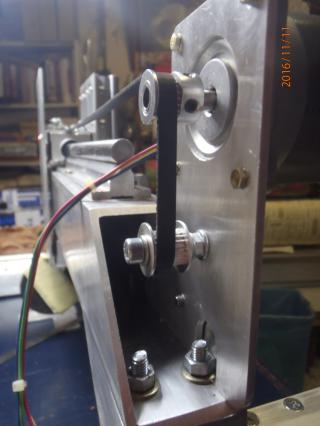

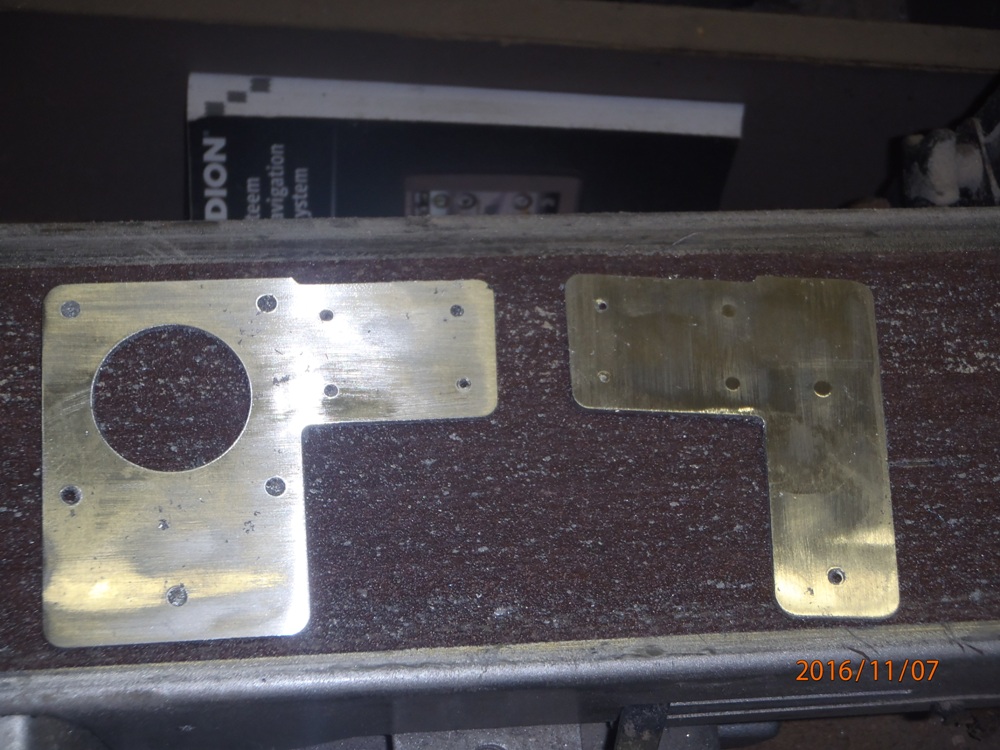

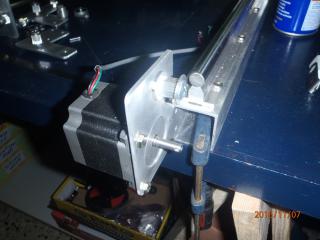

Reçu la courroie et certaine pieces pour les mouvements.

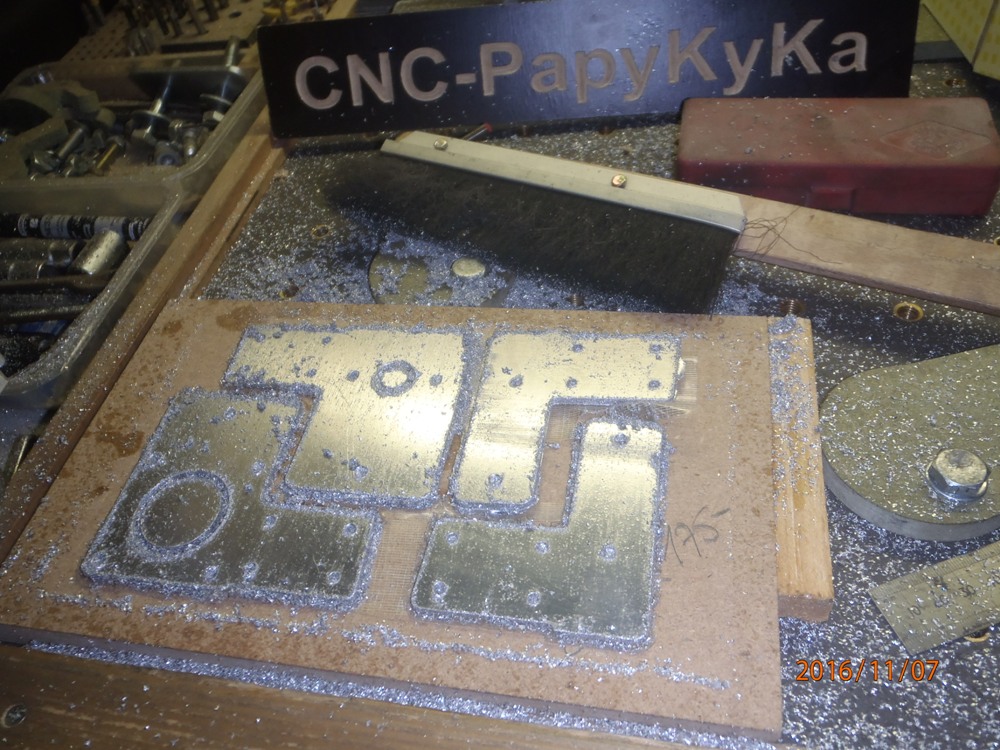

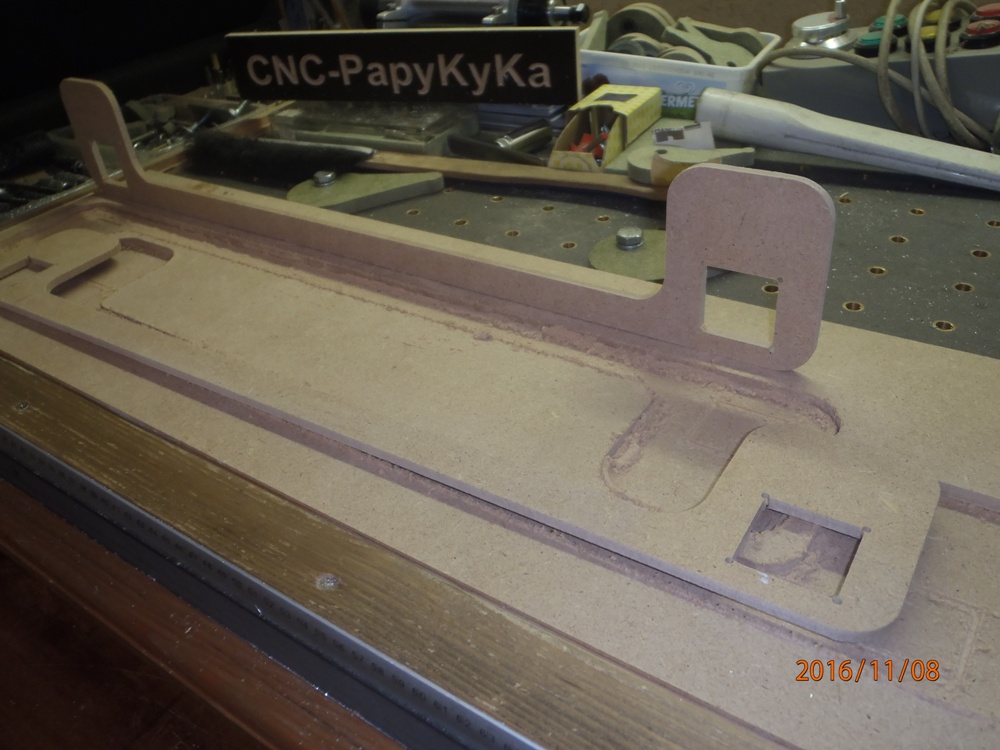

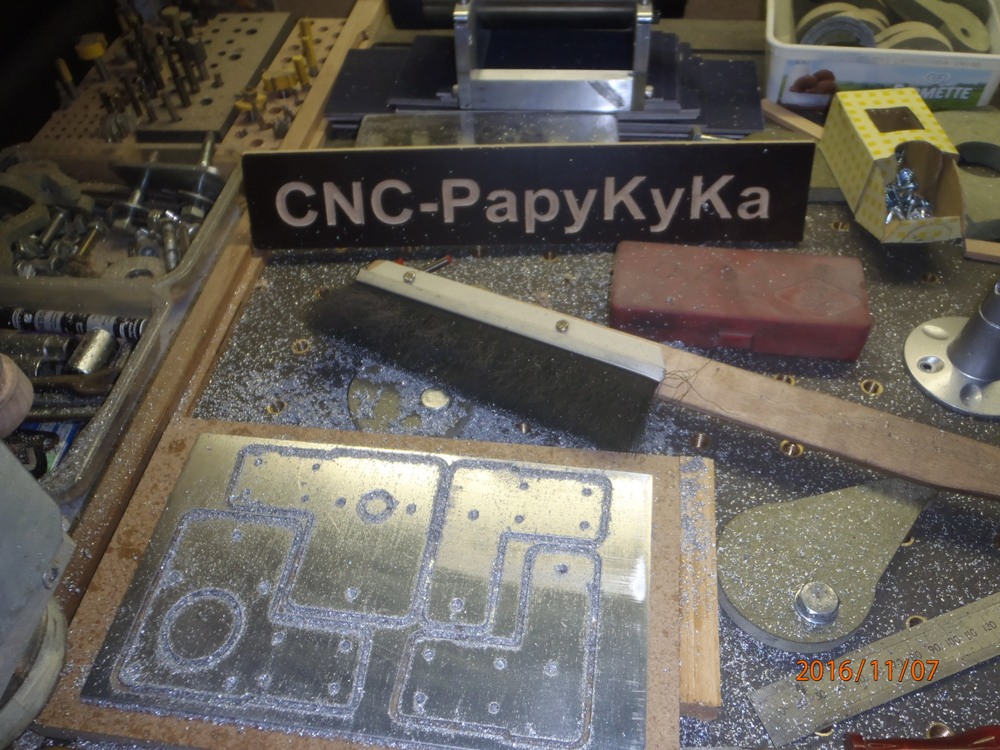

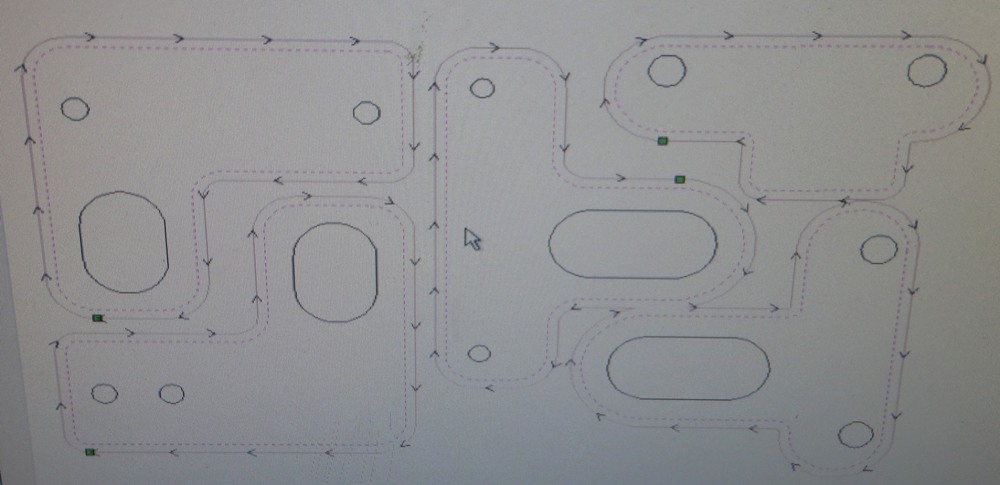

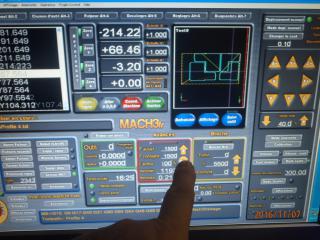

Donc comme mes dessin sont prêt, allons y, la découpe des supports pour le mouvement de l'axe "X".

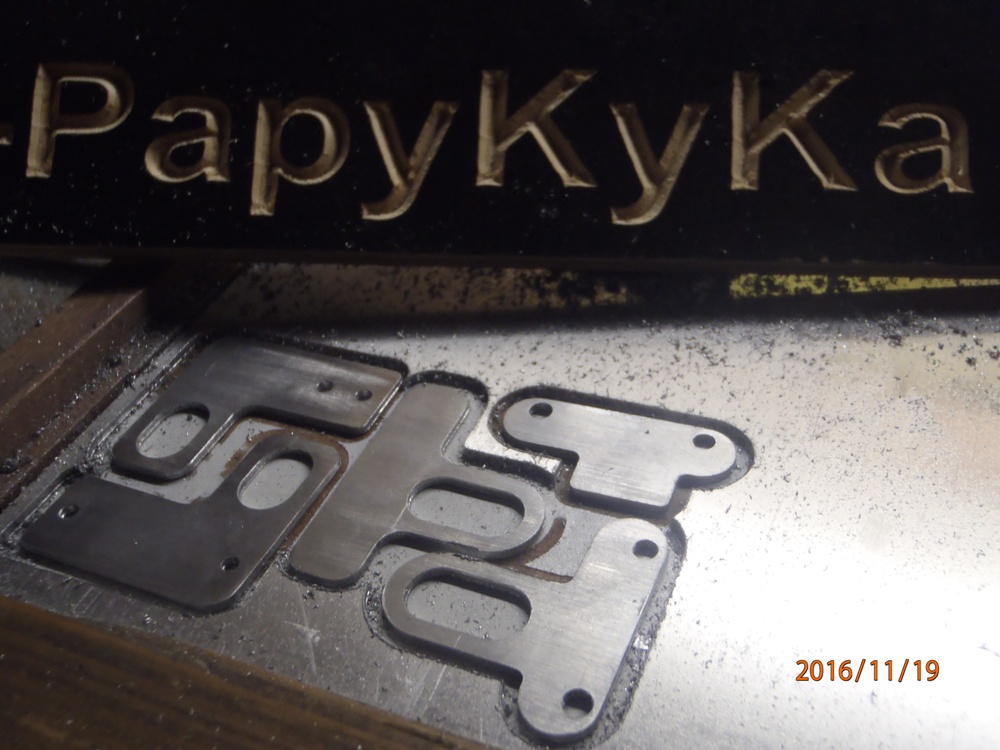

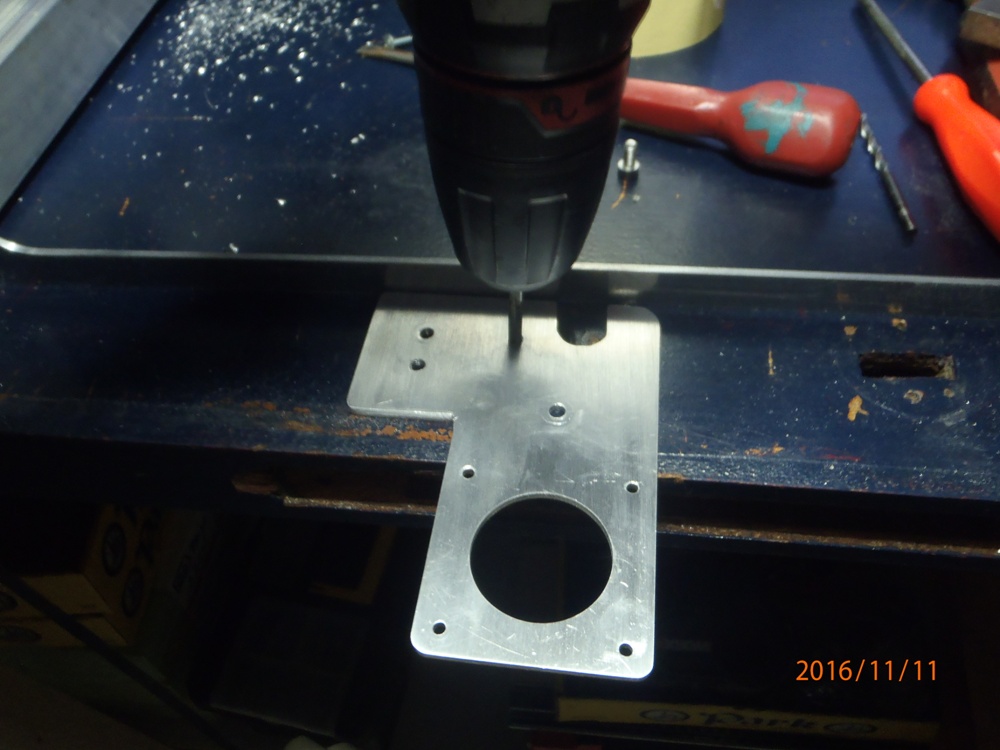

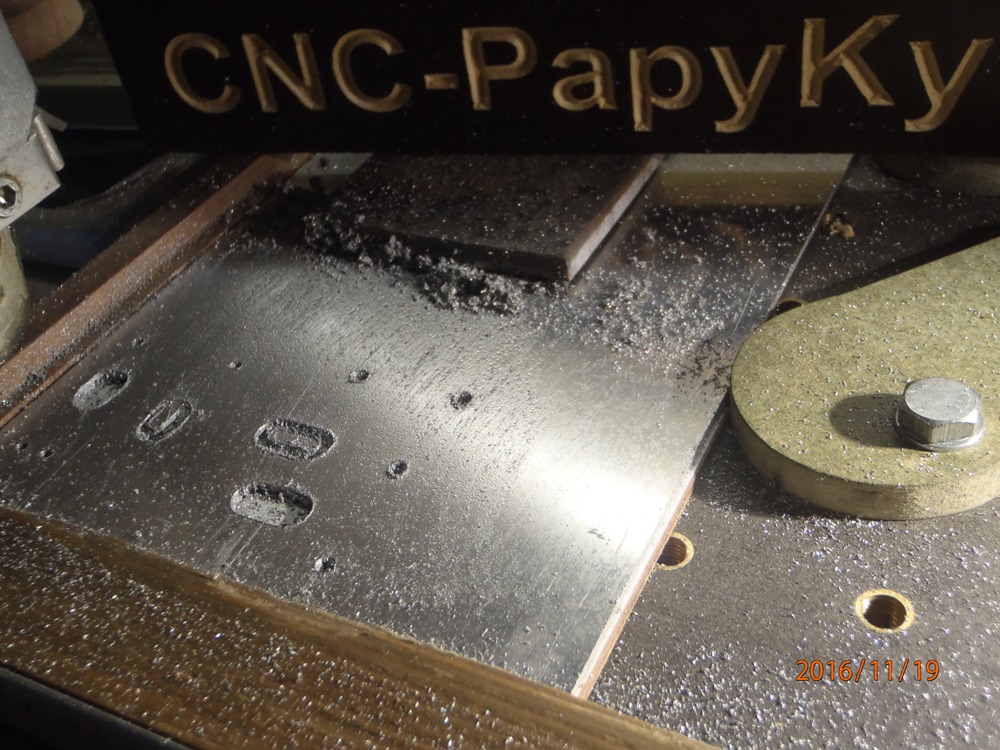

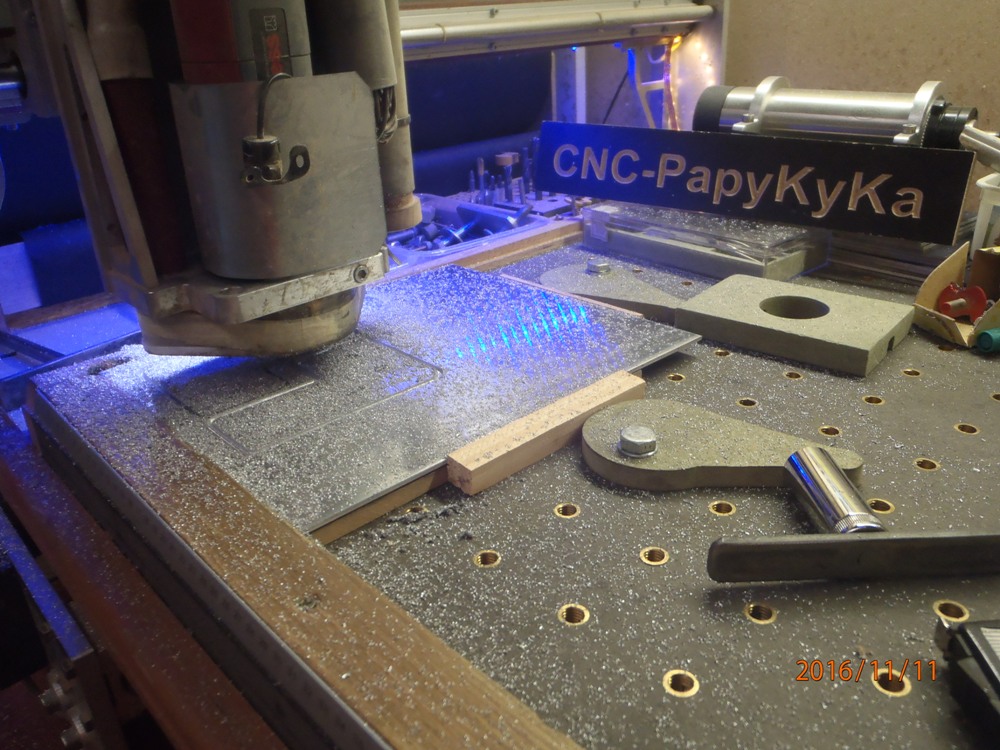

La tôle est collée sur un martyr, pour en premier faire deux trous pour y placé des vis, dans chaque pieces.












Reste a peaufiné les pieces usinée, A bientôt, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 7 Nov - 21:43 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

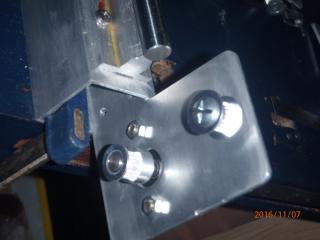

La suite....

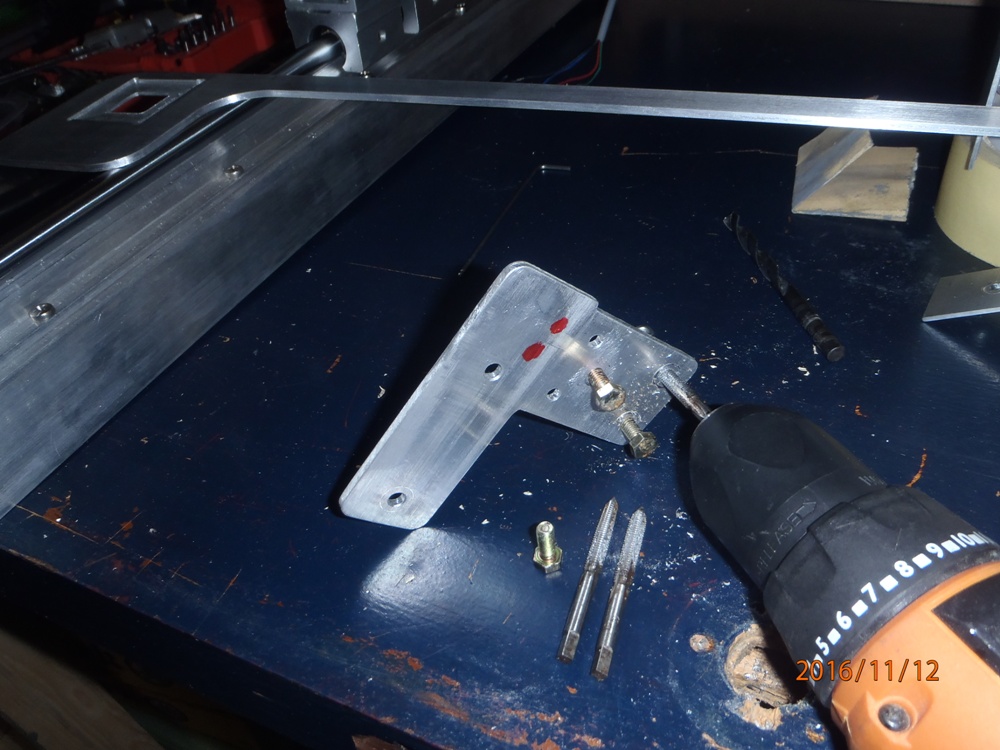

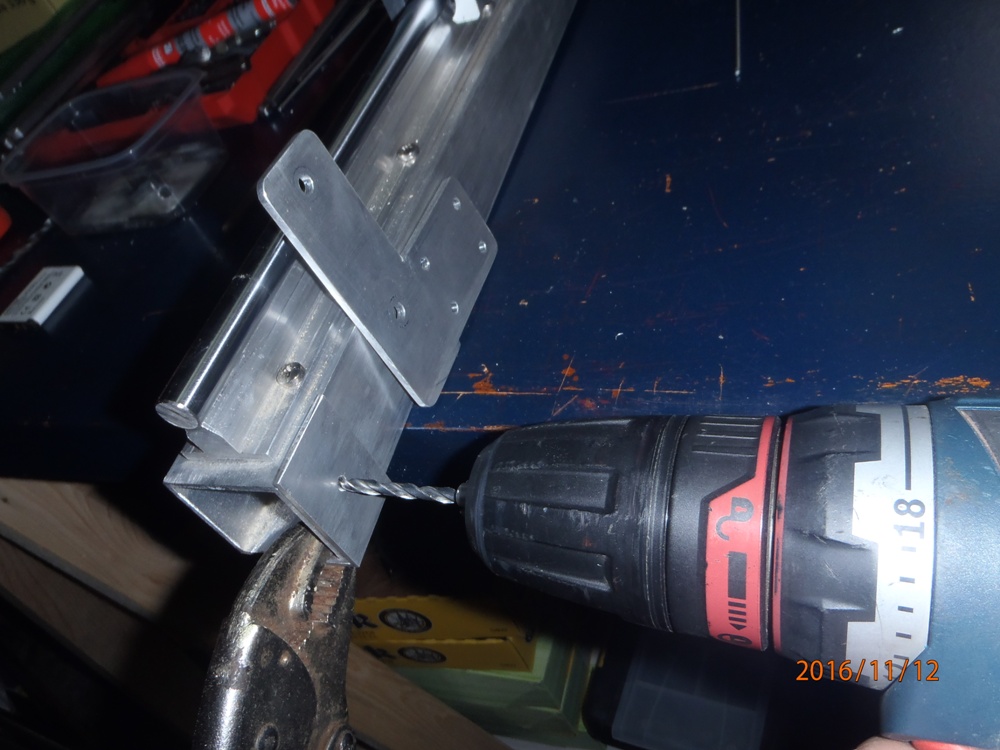

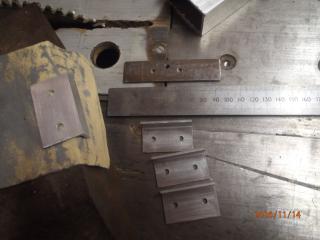

Les trous sont percé au bonne valeurs , 5.0 Mm pour des vis de M5, et les bords sont finalisé, encore pas mal de temps pour voir ce mouvement fonctionné.

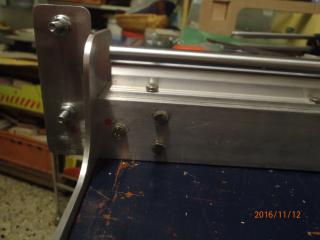

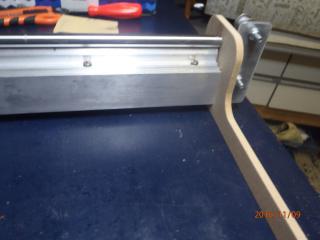

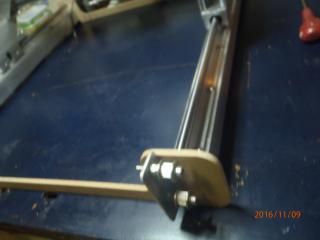

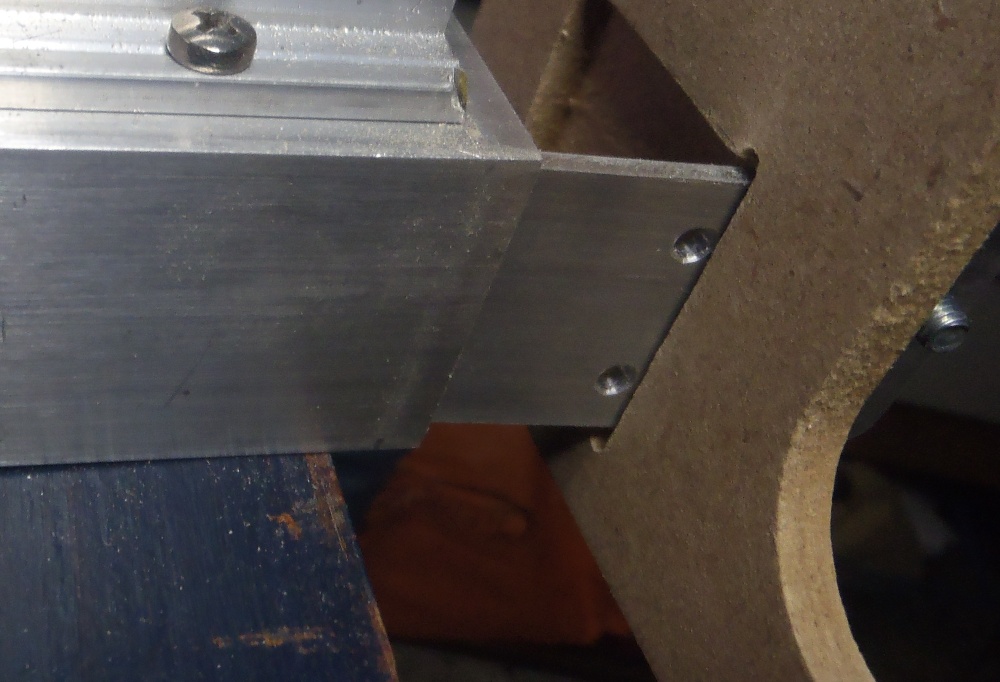

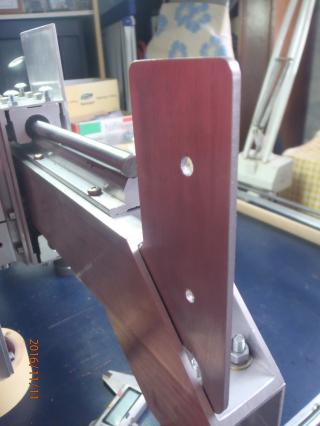

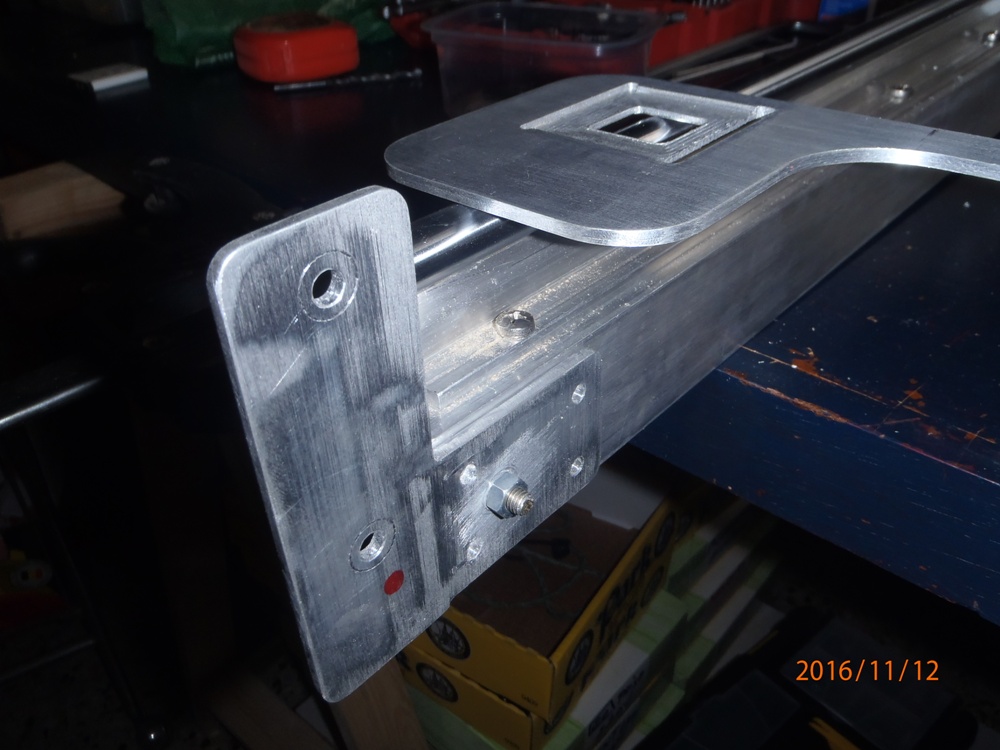

Ces deux plaques seront placée de l'autre coté des tubes de 40 x 40 x 2 Mm, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 8 Nov - 15:36 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

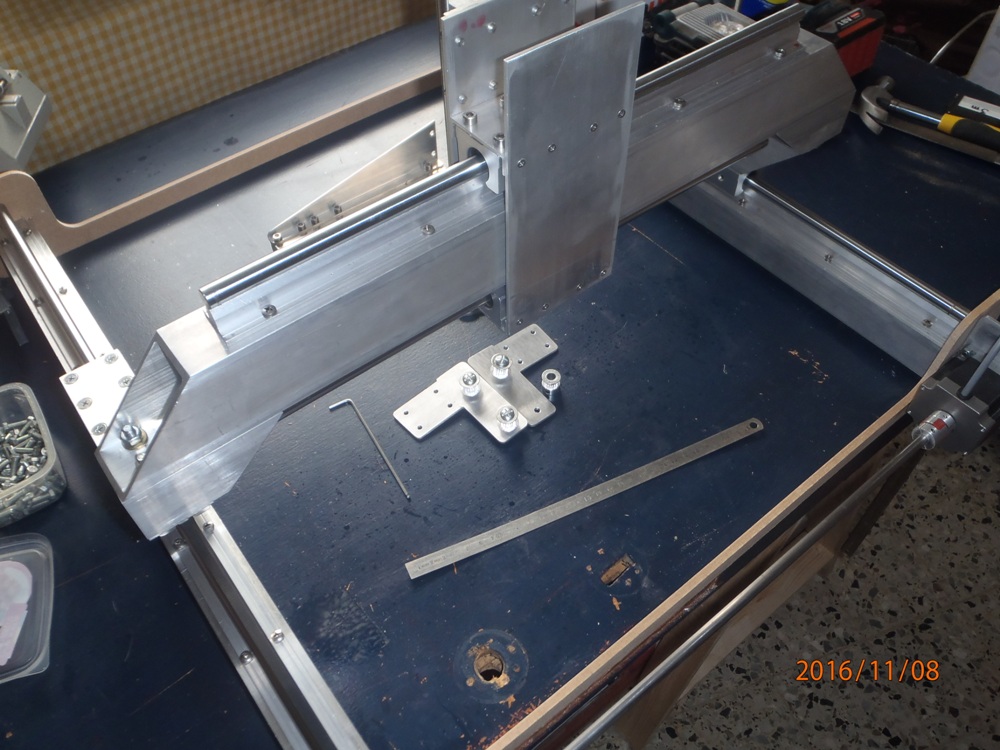

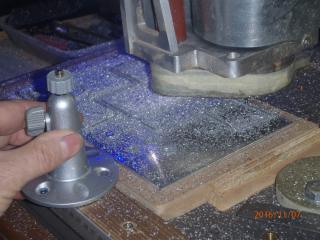

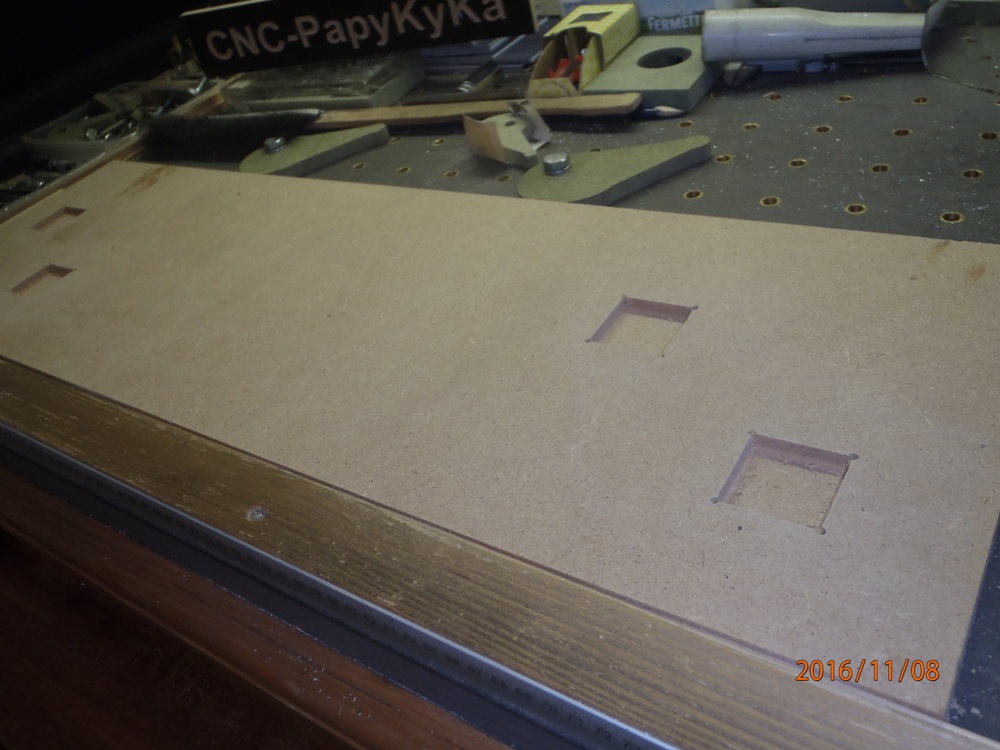

Pre-montage pour essais axe "X".



Un essais en MDF de 6.35 (1/4 pouce), et correction sera éffétuée pour l'aluminium final.













Donc correction du dessin et essais de nouveau en MDF, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 9 Nov - 17:17 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

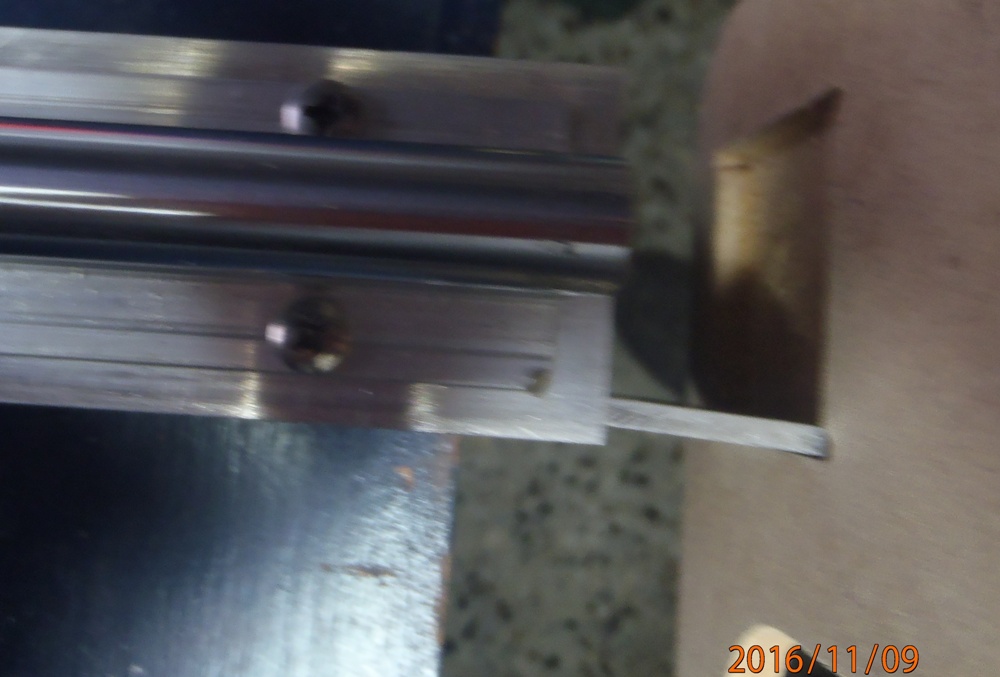

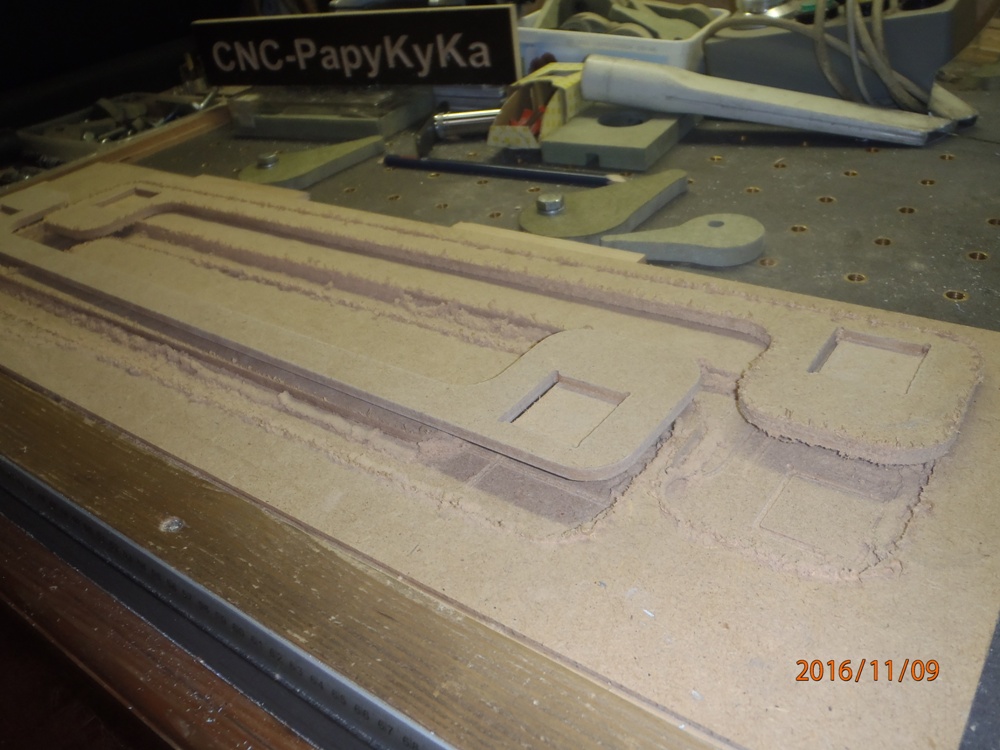

2eme essais, Mais...





C'est foutu juste a coté, car j'ai oublier que le trou devais être déplacé de la valeur de l'épaisse du tube (2 Mm), donc.....







Et oui, ce sont les assistants de la faute, il ne m'ont rien dit, et vous non plus, pas bien, pourtant pas mal de personne me suivent.


Merci de me suivre, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 28 Dec - 01:04 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

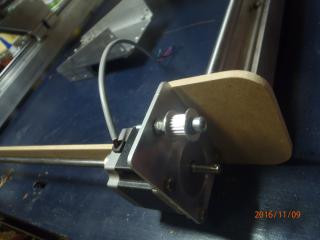

PostPosted: Wed 9 Nov - 21:57 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

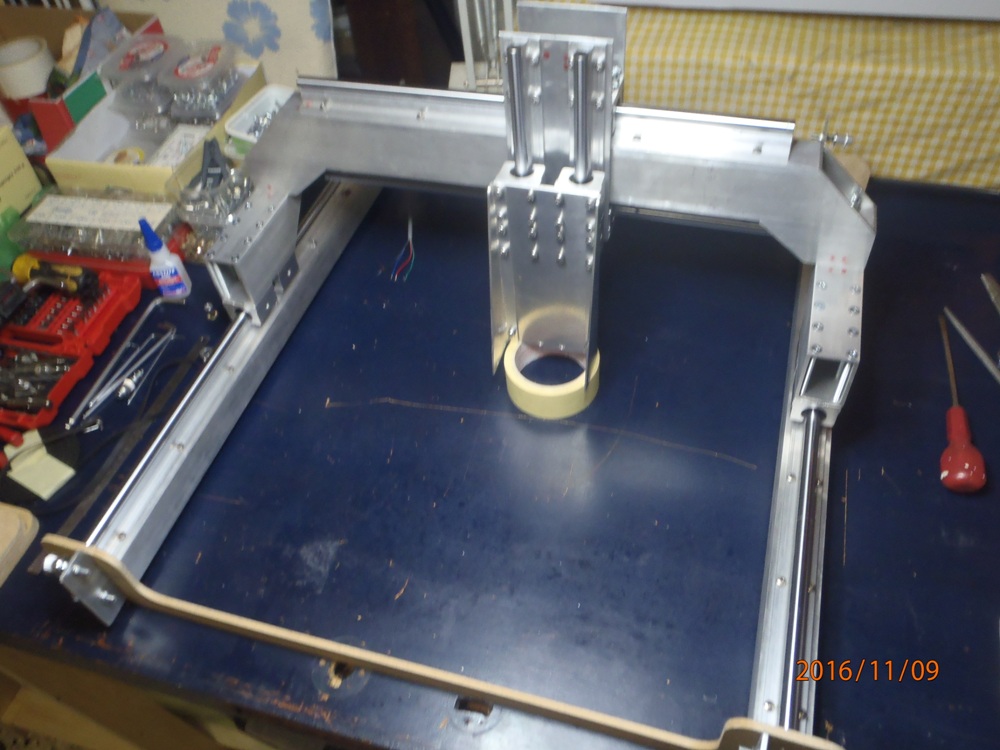

Et bien voila c'est bon cette fois, a part un petit oubli.



Voila quelques photos du montage, juste un trou pour le passage des courroies sera fait dans l'usinage final en Alu.















Reste a faire de même sur l'axe 'Y', même système a courroie, a faire les dessins.



A bientot a tout mes suiveur de ce projet, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 10 Nov - 22:07 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

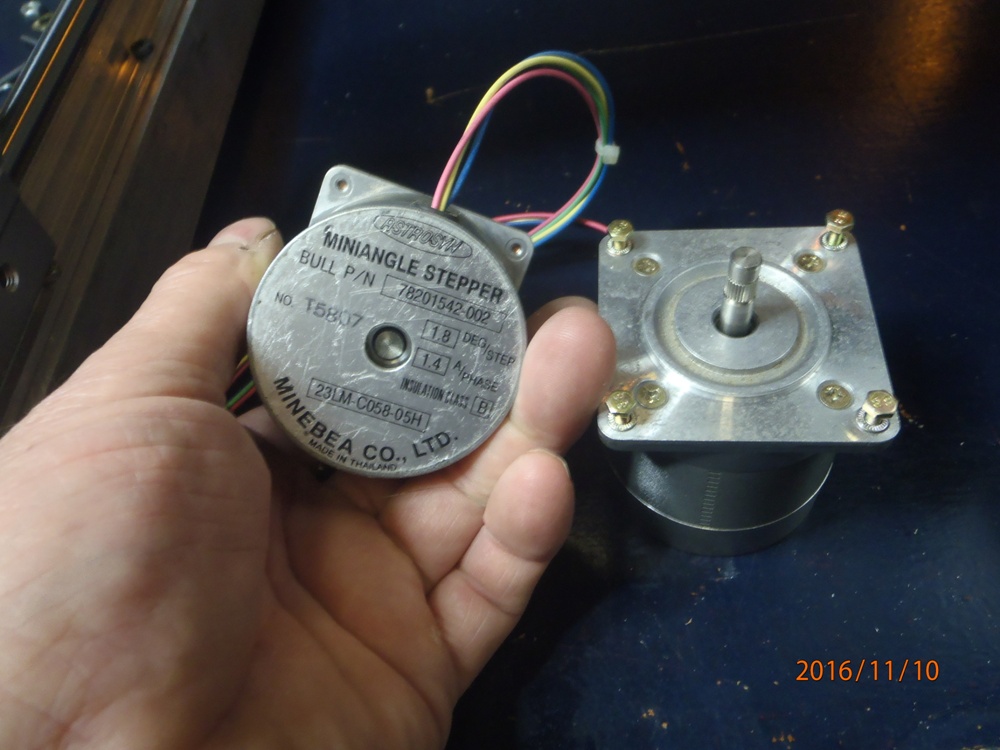

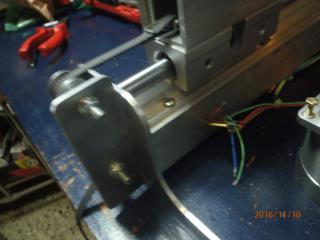

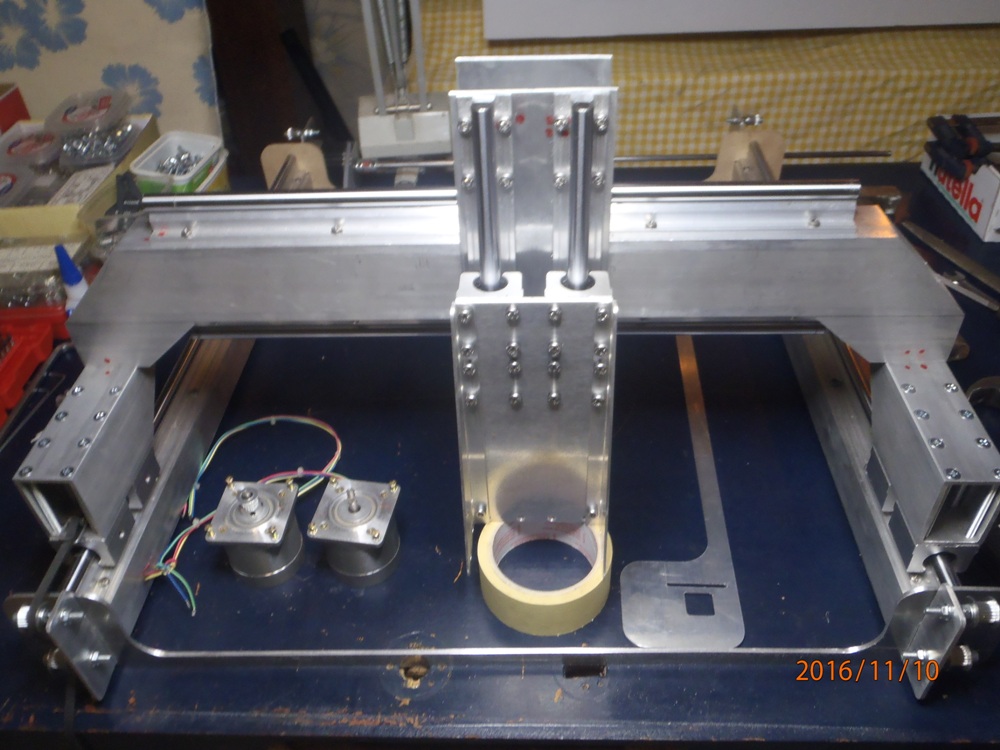

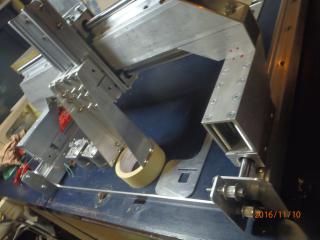

L'usinage est fait des tôles de maintien des rails de l'axe 'X'.



















Ces moteurs sont des 'recup' de très grosse imprimante matricielle format A3, dont j'ai encore deux neuve dans leurs boite d'origine, jamais utilisée.















A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 12 Nov - 00:19 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 11 Nov - 13:30 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

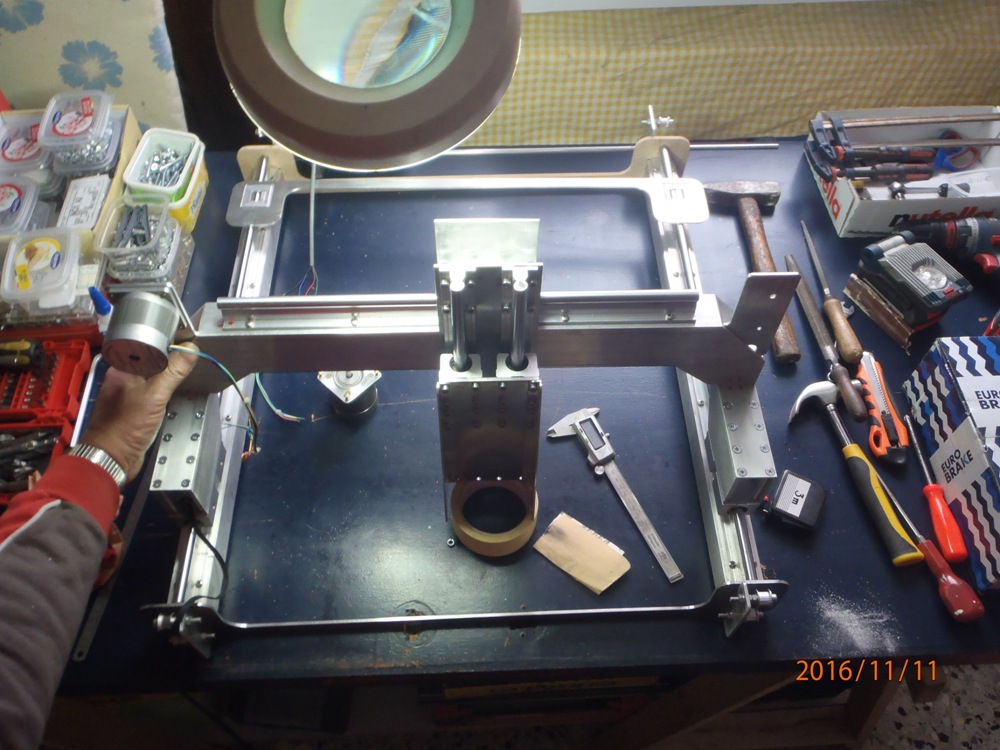

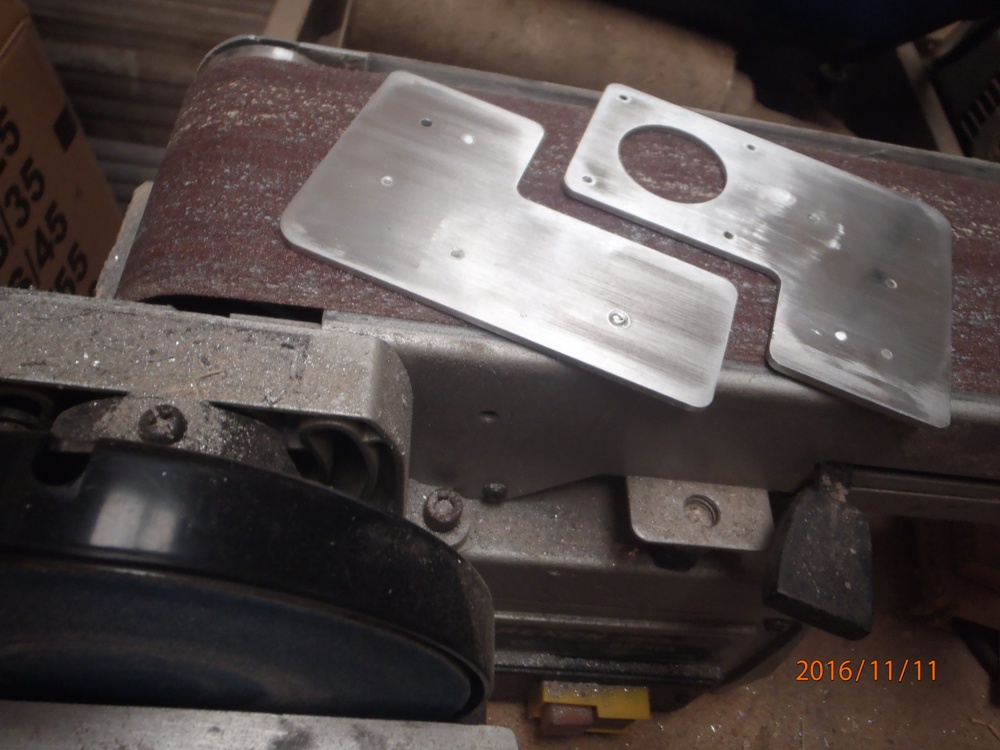

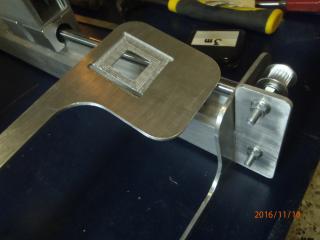

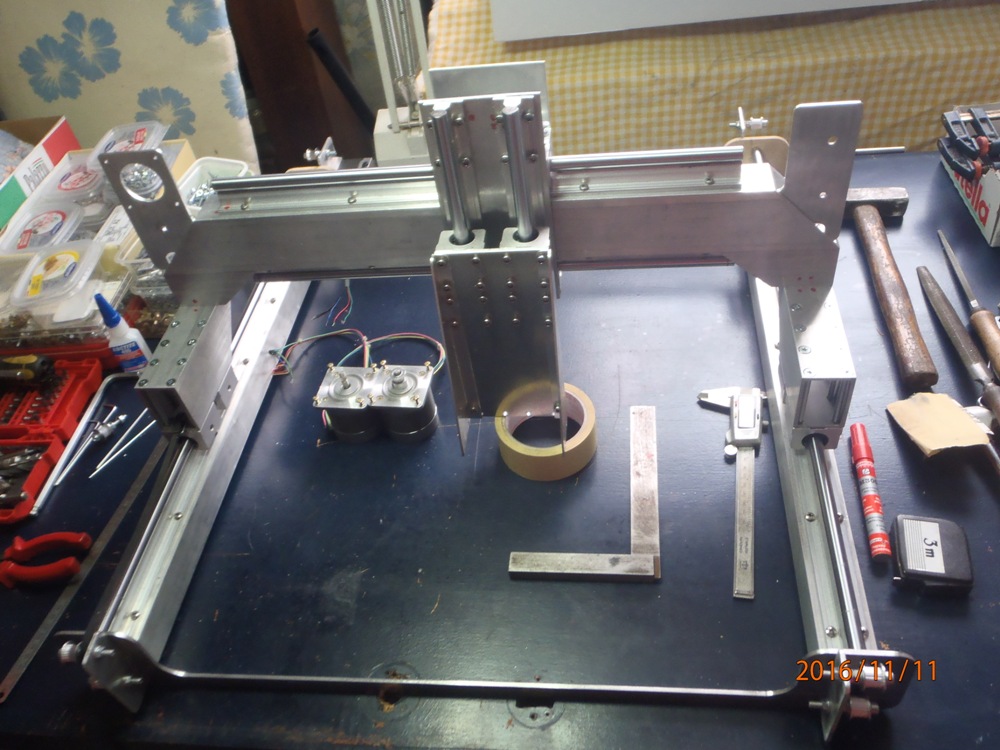

Passions à l'axe 'Y' et la fixation moteur Nema 23.







Peaufinage des tôles d'aluminium a l'abrasif et petit fraisage des trous, et devoir refaire une encoche a causse des vis de fixation de la traverse du portique.























Reste a fixer sur le tube du portique, A plus, MamyJoe, PapyKy et deux frères et un sœur de CinKa.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 11 Nov - 20:36 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

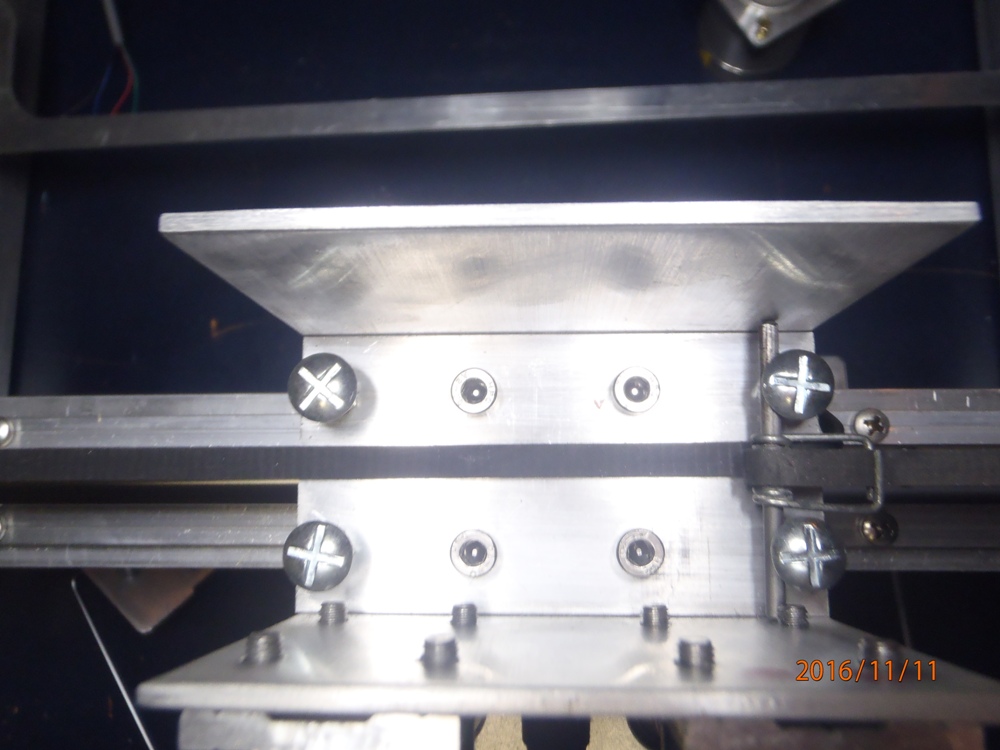

Les fixations sont faite.





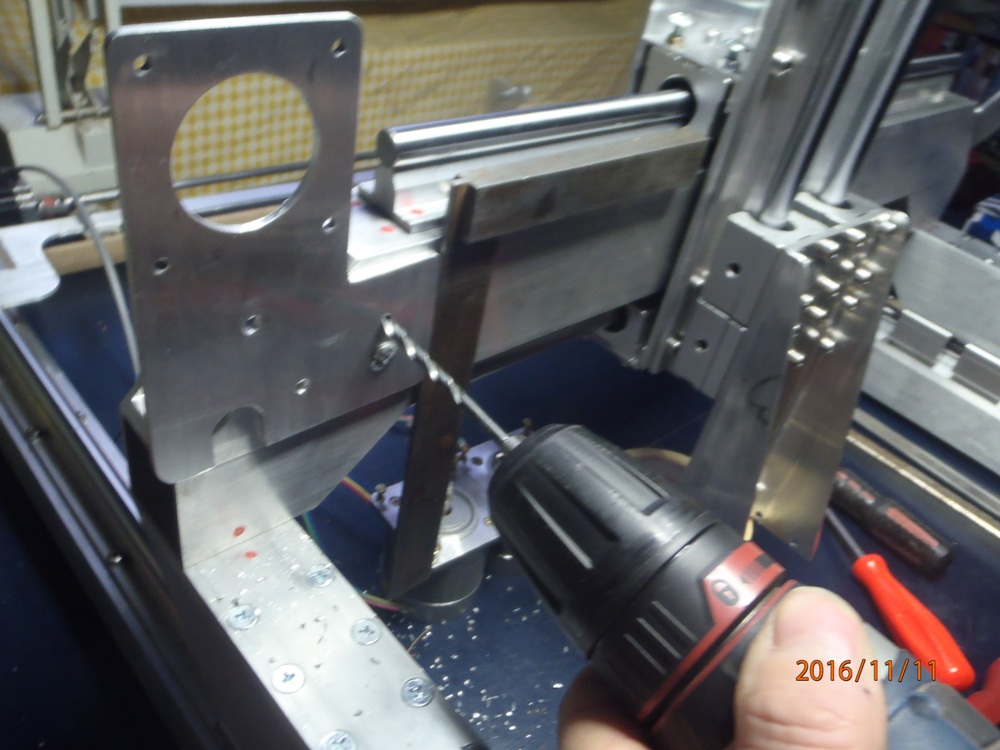

Foré a 4.2 Mm et taraudé a 5 Mm, cela n'ai pas facile de bien positionné, et le portique est re-foré a 5.1 Mm, mais cela est fait.













Et placement de la courroie pour connaitre sa longueur, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

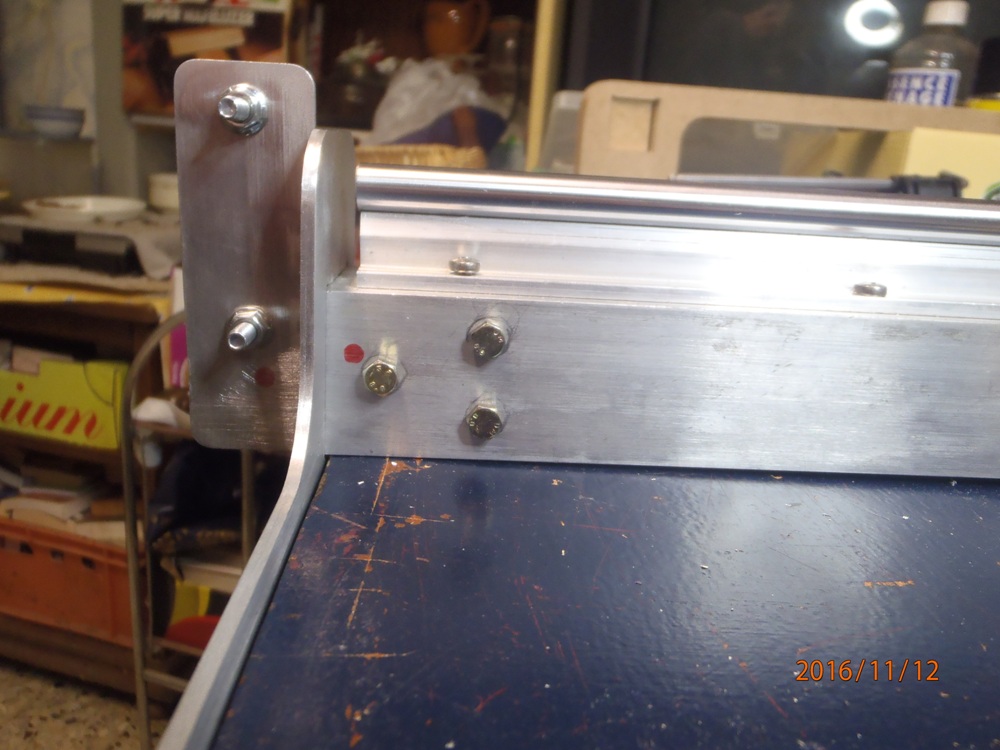

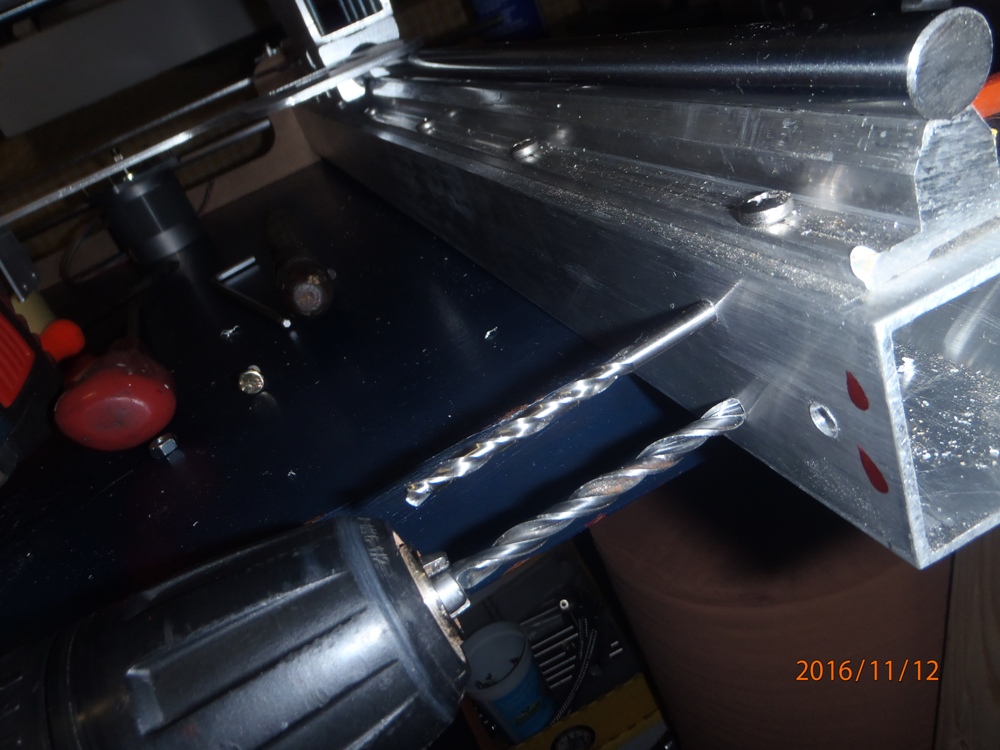

PostPosted: Sat 12 Nov - 19:39 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

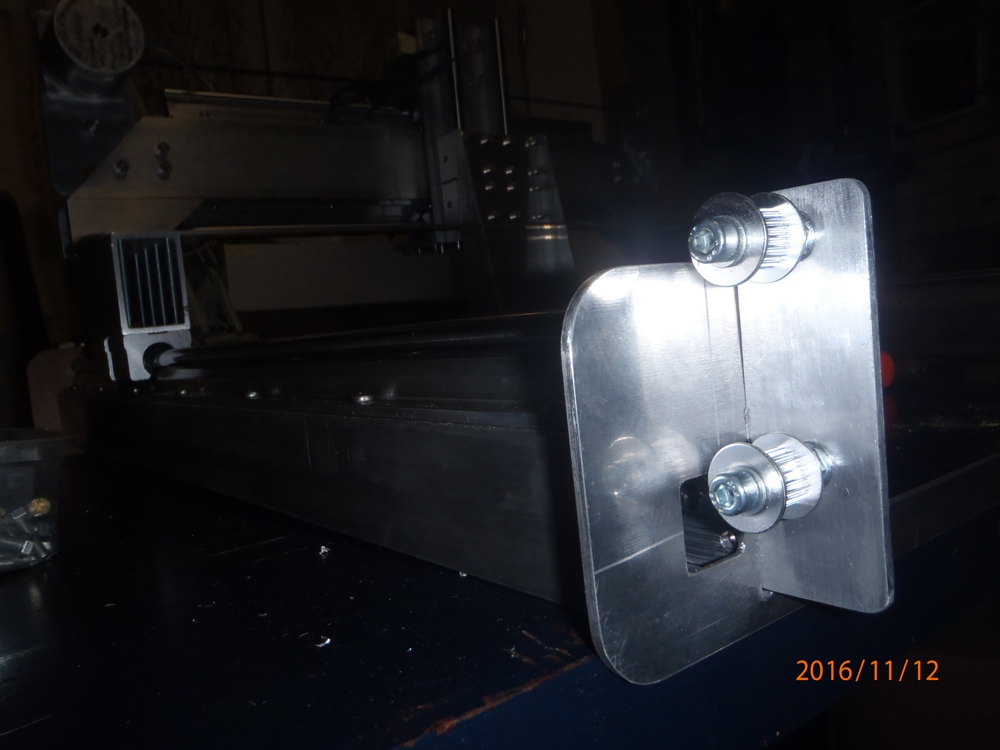

Pas fait grand chose ce jour.

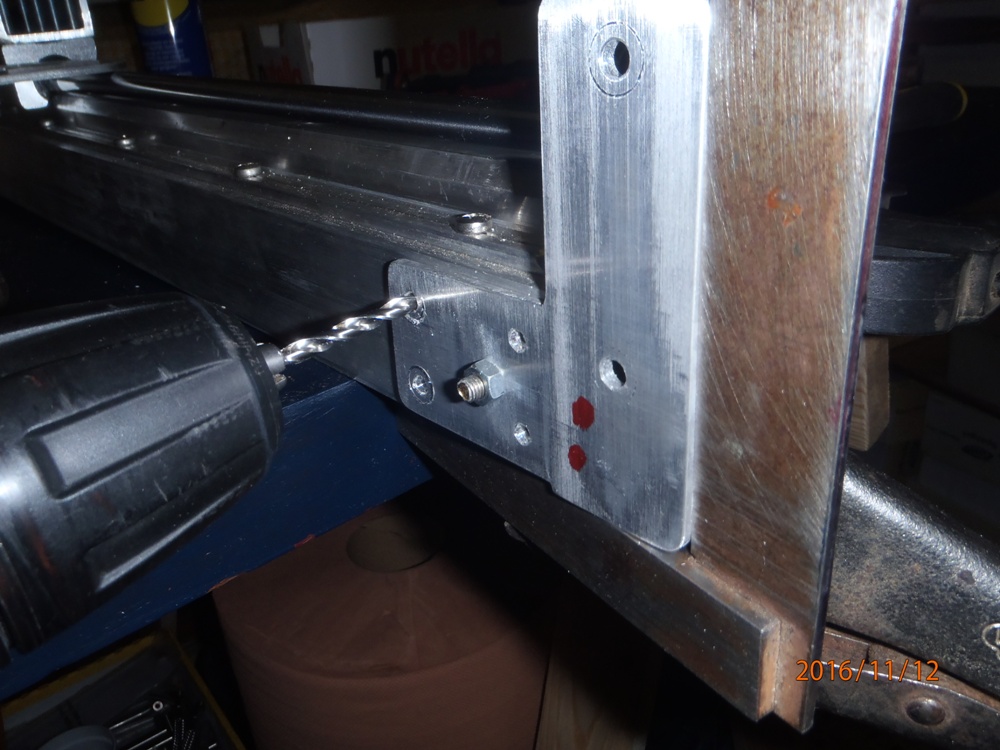

Jusque fait un calibre avec un bout de tube d’aluminium pour en tiré un équerre avec un trous de 4 Mm,
Pour percé toujours au même endroit, sur les support de rails de l'axe 'X'.



Et taraudé en M5 les plaques support des galets de courroies, et re-foré le tube carré de 40 x 40 x 2 à 5 Mm,
Placé un vis de 5 Mm de l'intérieur pour maintenir le support avec un écrou en plus pour bien fixé.



Pour foré les autre trous, a 4 Mm, qui seront taraudé en M5, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 13 Nov - 10:05 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Des trous, encore des trous, hier soir.







Le filetage qui ne servira a rien, car l'épaisse des 2 Mm d’aluminium ne tiendront pas au serrage, donc devoir passé des écrous a l'intérieur de tubes.



Qui ne ce feront avecun pince a long bec, Pas évidant dans ce trous de 20 x 20 Mm, enfin c'est fait pour ce coté.







A plus pour la suite, merci au visiteur de ce projet, PapyKy et ces assistants.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

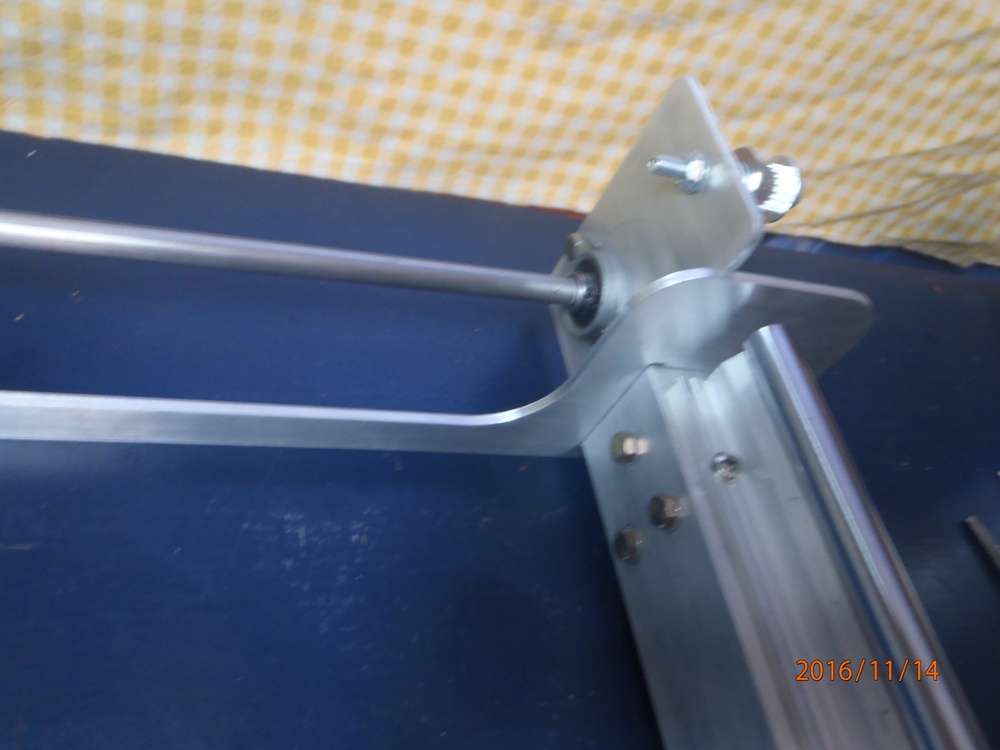

PostPosted: Mon 14 Nov - 19:06 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

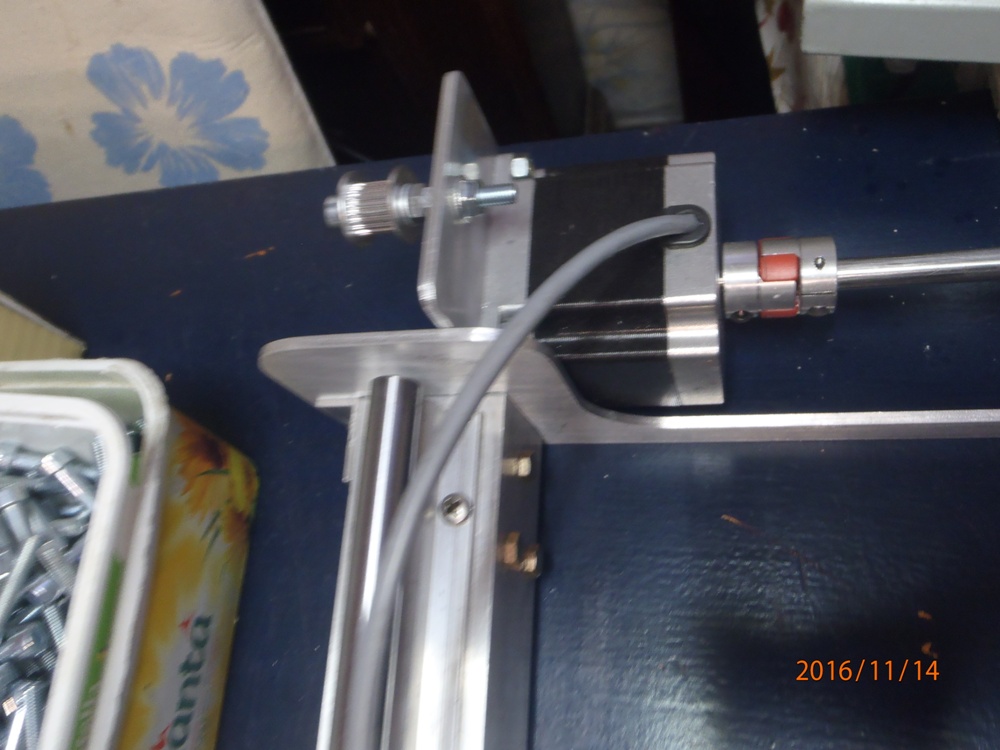

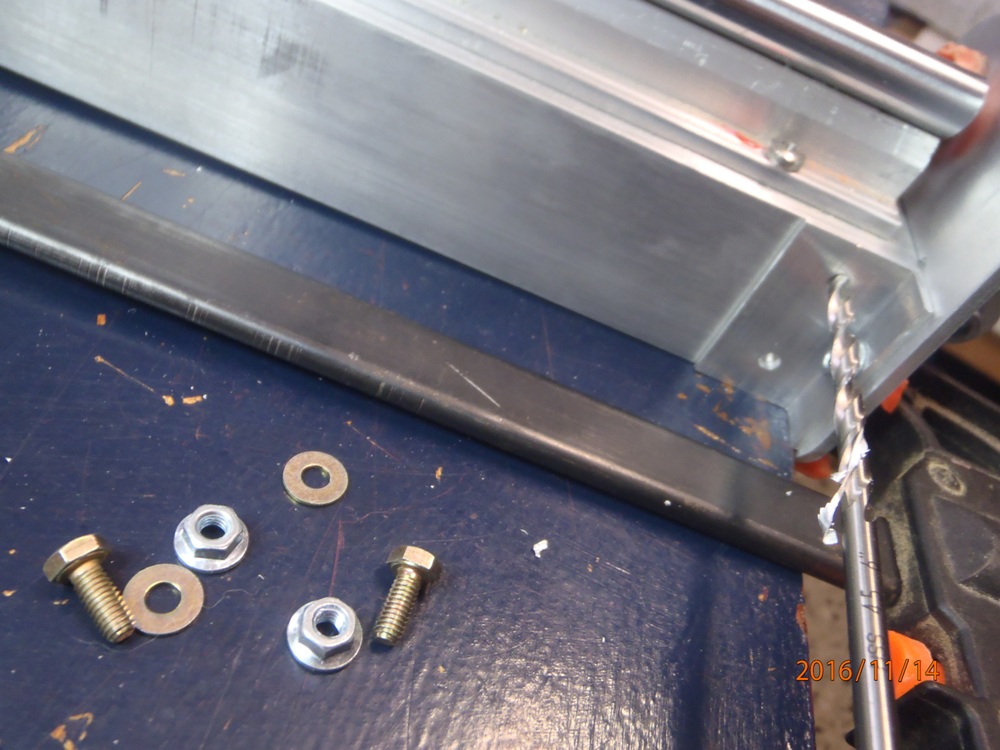

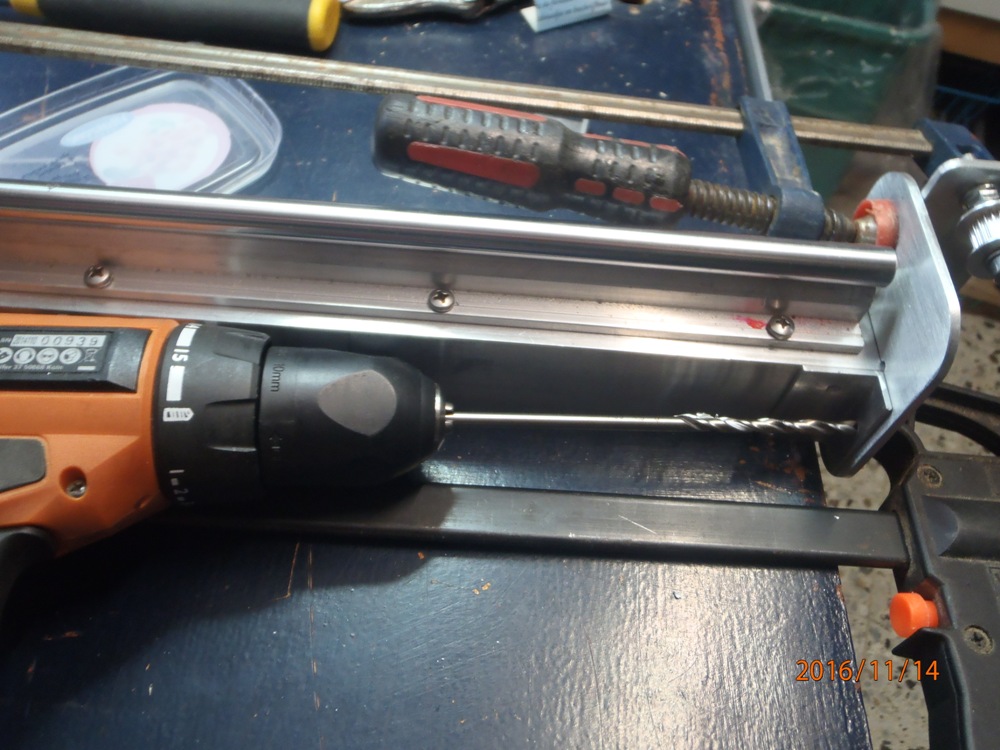

Voila tout ce qui est des axes "X & Y" sont fait.

Reste avoir tout le matho's pour y placé les transmissions par courroies.

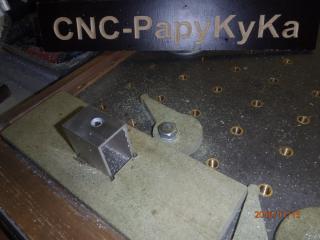

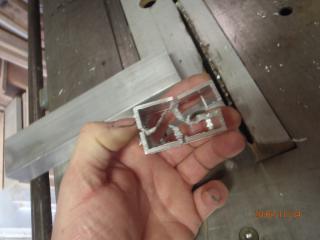

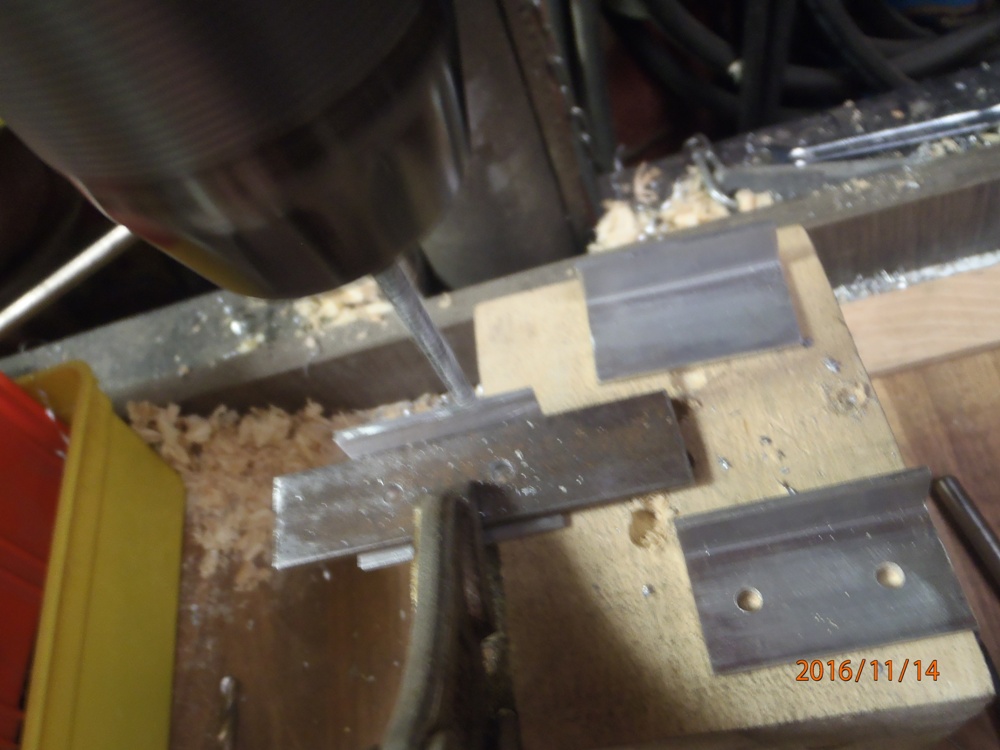

Un bout de tube d'aluminium est découpé pour en récupéré des coins comme renfort.





Coupé a la circulaire en longueur en premier et ensuite a 40 MM, la hauteur des tubes sur lequel il seront boulonné.





Un calibre dans de l'acier est fait pour reporté les trous a réalisé sur les 4 pièces, et puis surfacé, pour être présentable.













Reste a recevoir la transmision pour l'axe "Z", qui sera réalisé par un vis et écrou bronze de 8 Mm dans un premier temps, comme essais, car pas encore utilisé ce principe.

A plus, pour d'autres aventure, Merci aux visiteurs nombreux, A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 14 Nov - 21:32 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bonjour PaPyKyKa,

Jolie projet dit moi !!
j'admire.
Peux-tu me dire pourquoi tu réalises une nouvelle CNC ? Car tu en as déjà 3 si je me souviens bien Smile
Pourquoi celle-ci est a base de courroie ?

Cordialement,

justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 14 Nov - 21:43 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bonsoir Justin..

Oui,pour faire quelque chose d'utile, car avec ce froid dans l'atelier.......


Et puis, j'ai encore pas mal de matho's, juste les rails et un kit courroie, rien de grave.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Mon 14 Nov - 22:09 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bonsoir

A d'accord tu as un atelier au chaud pour bricoler l'hiver c'est pas mal ça.

Car c'est vrai qu'il fait froid ! Quand je vais dans le garage je dois mettre trois pull lol.

Cette cnc aura les mêmes performances que la uneka cnc ?

Cordialement
Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 14 Nov - 23:31 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bonsoir Justin,

Non pas d'atelier, mais une pièces de mon habitation qui sert plus de remise qu'autre chose, donc 'Bricolage'.

Performance de "CinKa-CNC", Ho, dans les 0.05 Mm, c'est bien assez pour quelques bricole.



Faire de la maquette, peut-être, comment, sais pas encore, faut passé son temps quand l'on est a la retraite, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 15 Nov - 13:37 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

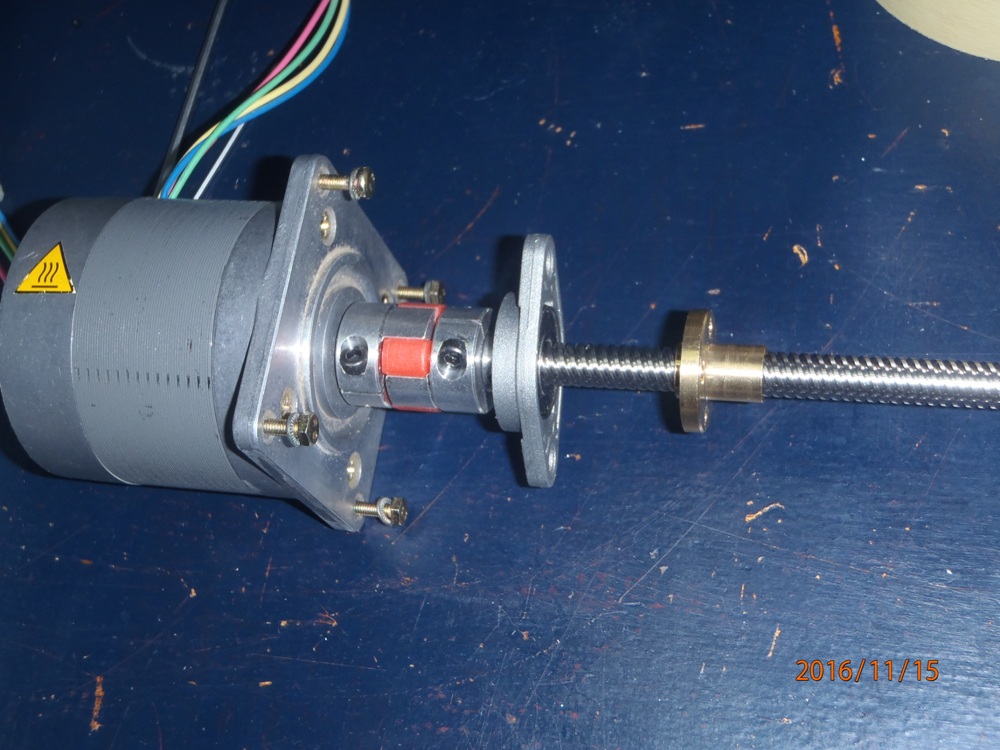

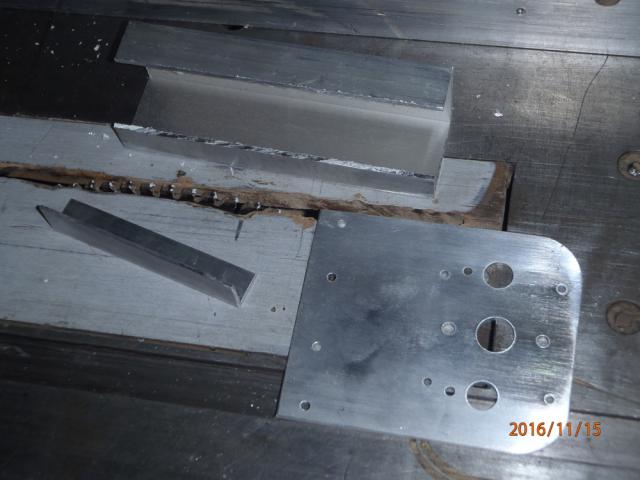

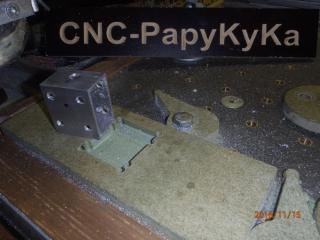

Petit arrivage, Ho !! , pas grand chose.





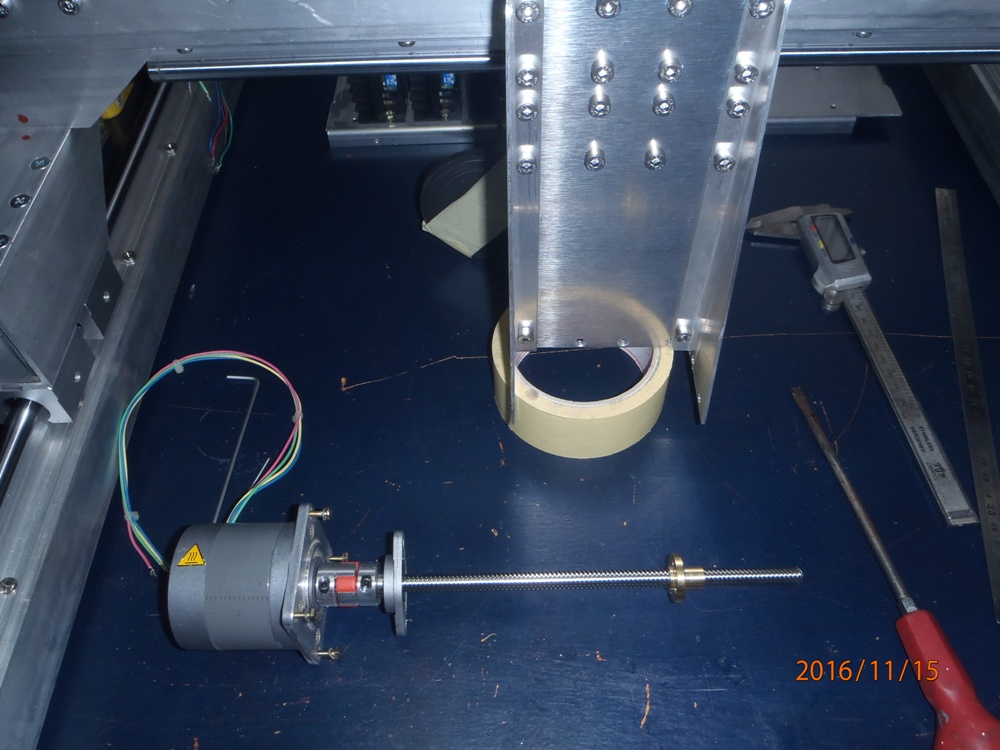

Un accouplement de 1/4 - 8 Mm, un support a roulement FL08, et tout est facile a assemblé.







Reste a usiné mes dessins, et  La page suivante est ici, A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 30 Nov - 08:36 (2016); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 15 Nov - 21:39 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Apres les dessins l'usinage pour la fixation moteur Nema 23 et roulement butée FL08.



Un petit équerre de 20 x 20 x 2 est tiré un tube carré, pour la jonction avec une autre tôle du portique.



Cela est facile, mais possible de réalisé avec autres matérielle et après traçage et perçage sur foreuse a colonne.









Restera a découpé a la circulaire pour avoir un petit équerre et percé les trous de fixation de l'écrou T8.





Les trous sur plus grand que la fixation en M5, pour avoir du réglage, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 17 Nov - 14:43 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

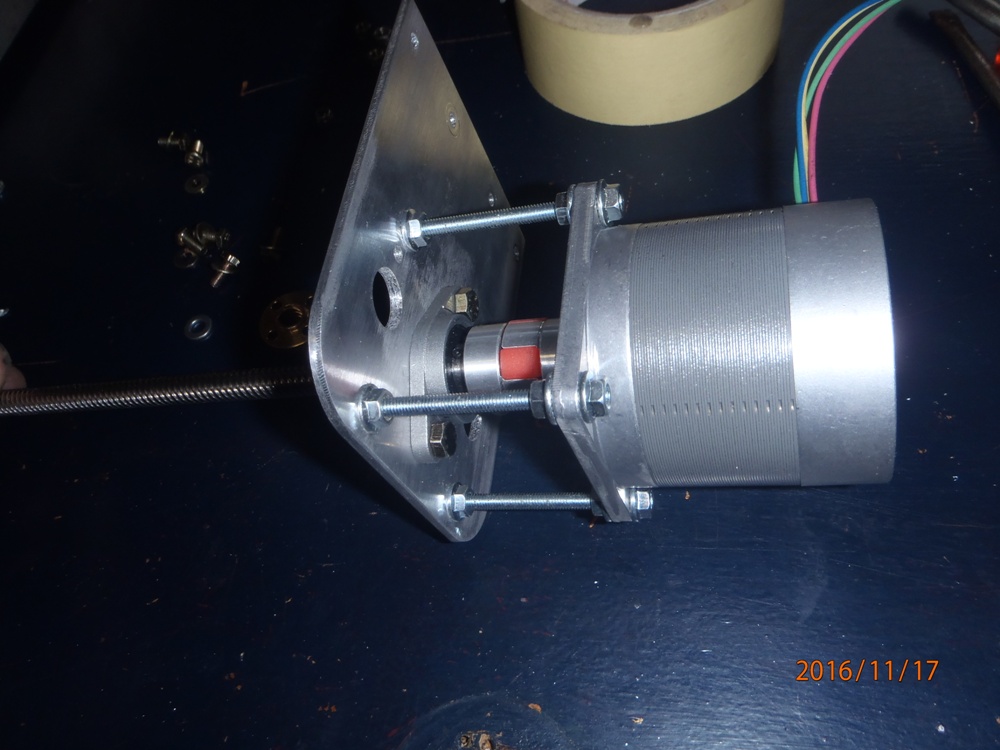

Mais avant de placé la vis de commande, faut savoir ou la placé.









Cette tôle est fixée par 6 vis, sur l'ensemble du chariot de l'axe "Y", qui supporte le moteur, mais aussi un support FL08, pour la vis de commande du mouvement 'Z'.






PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 17 Nov - 18:32 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

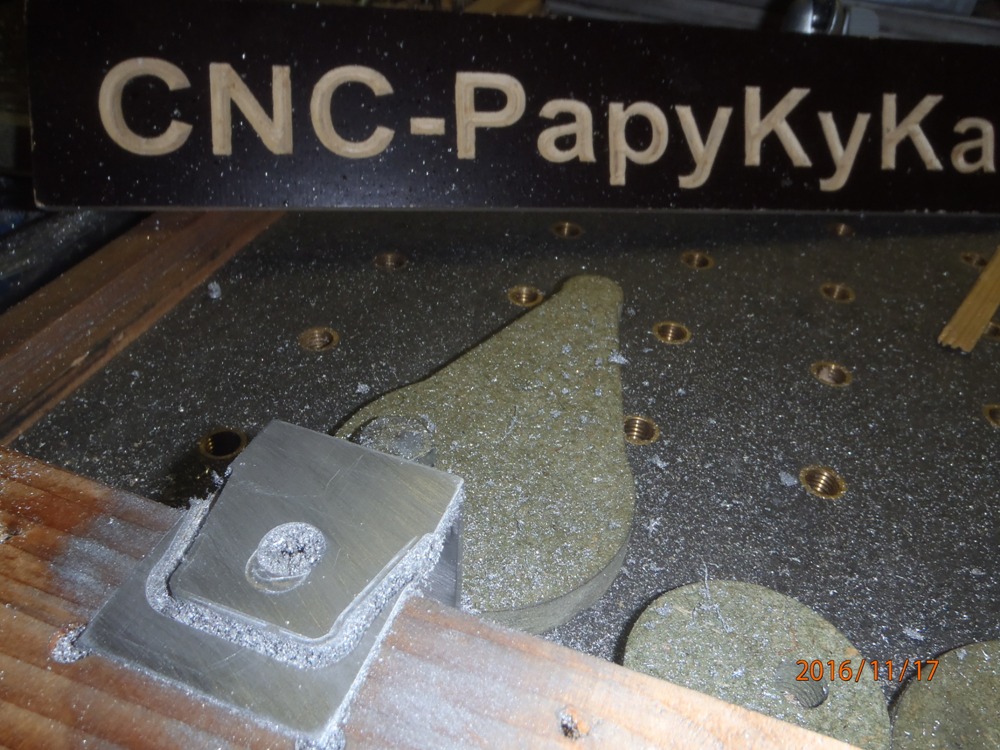

Que de misère pour cette petite pièce....



Une autre pièce est faite plus résistante en 3 Mm, au lieu de 2 Mm, beaucoup de temps pour sa réalisation.









Mais cela fonction bien , cela est le principale, avec une course du "Z" de 110 Mm, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 18 Nov - 22:47 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

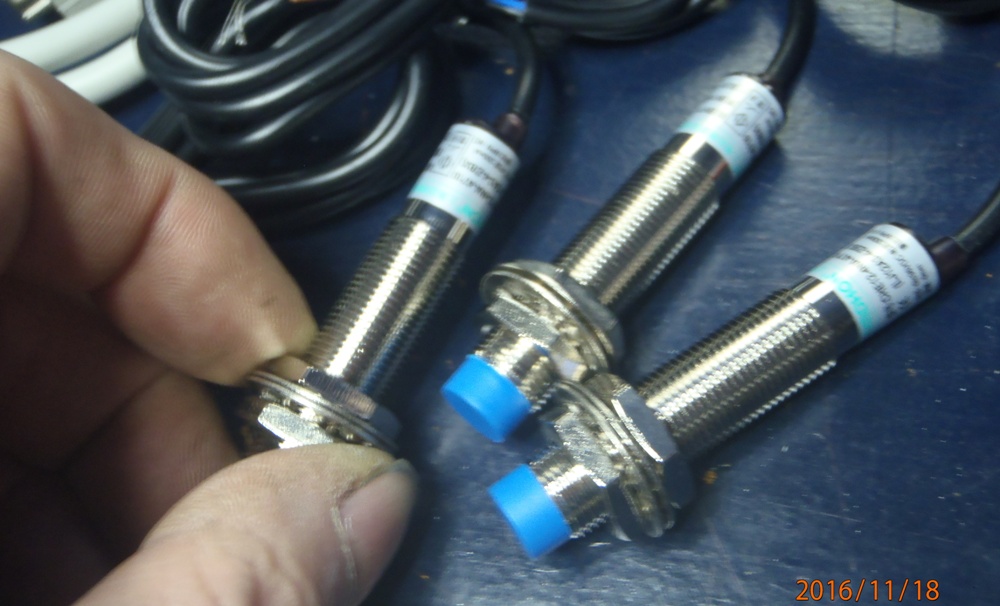

Bon voila la plupart de la mécanique est montée.

Reste les transmissions des axes "X & Y" pas je n'ai pas les courroies voulue, 9.51 Mm (3/8) au lieu des celle que j'ai de 1/4 de pouce, (6.35 Mm).

Donc d'autres montages sont encore a faire, les capteurs, pour les zéro de axes, ce seront des capteurs magnétique, qui me reste.



Donc il faut encore faire au moins 3 supports et des cales pour de les capteurs repérons, donc encore petits dessins a réalisé.

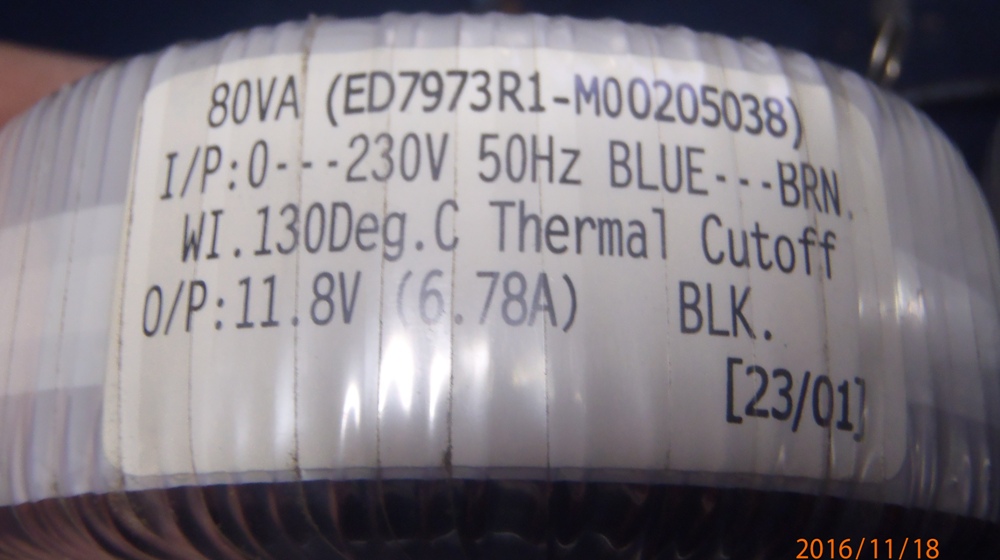

Et pour alimenté toute l'électronique, il faut une tension stable de 36 Volts DC maxi, donc encore de la 'récup'.



Cela provient d’alimentation d’halogène, qui ne sont plus guerre utilisé actuellement, (trop grosse consommation électrique).

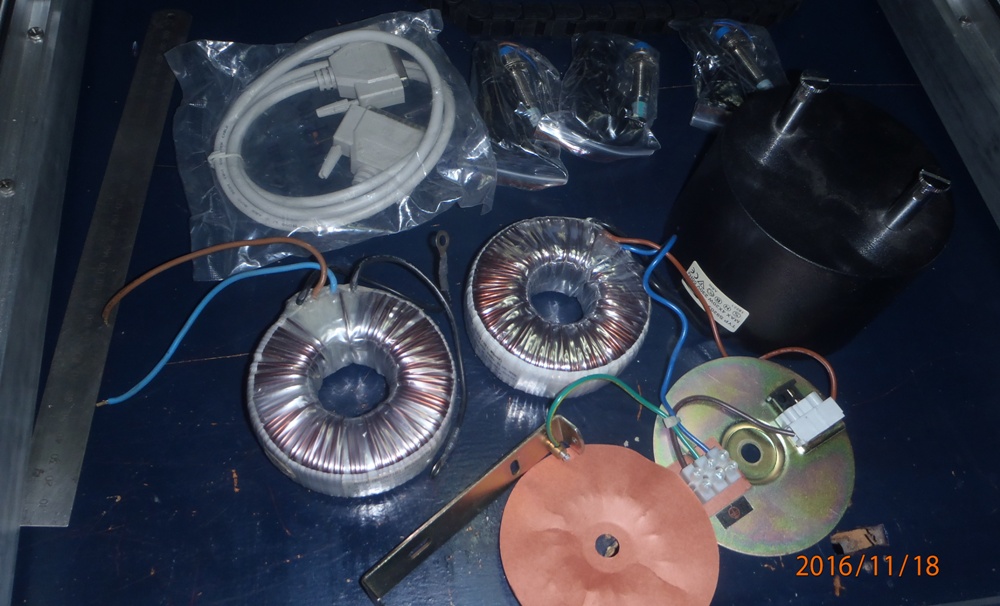

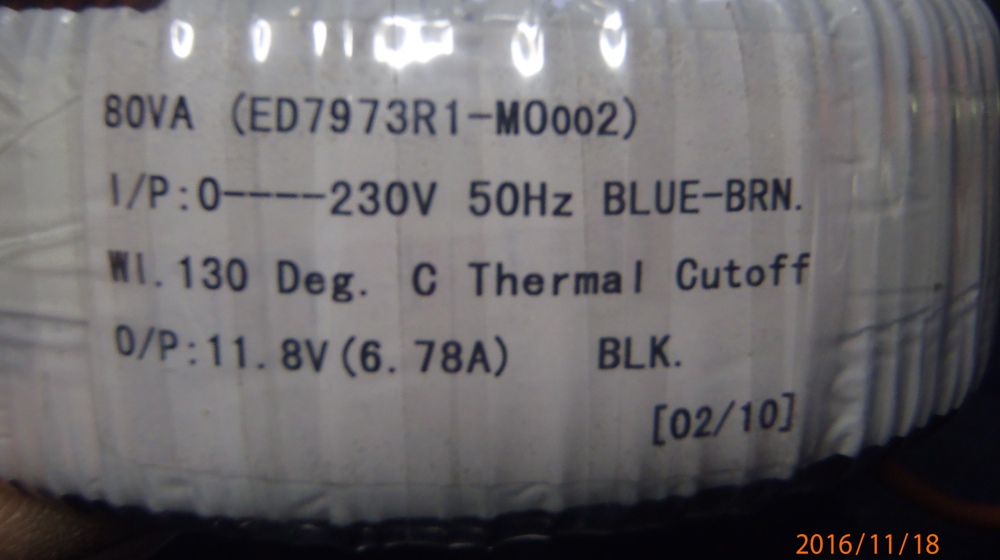

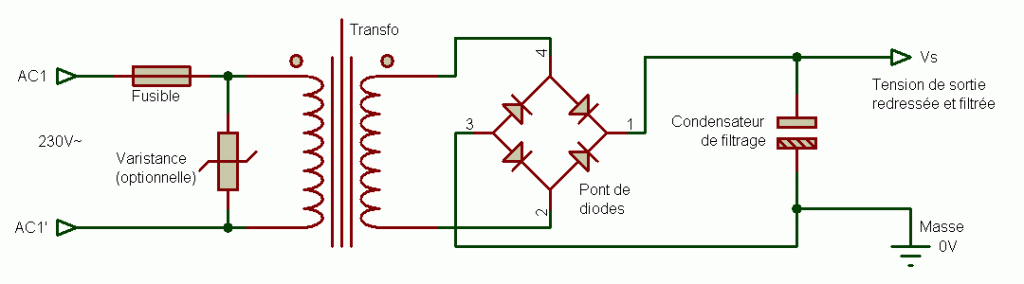

Deux transformateur 'torique', de 12 Volts, monté en parallèle cela fera 24 Volts et un fois redressé pour en avoir du DC très stable et sans risque de parasites perturbant,
Seront redressé par pont de diodes et condensateur de filtrage pour obtenir (2 x 12 x 1.4142 = juste ce qui nous faut).

A plus, pour la suite de ce montage, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 4 Dec - 22:05 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 19 Nov - 21:40 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

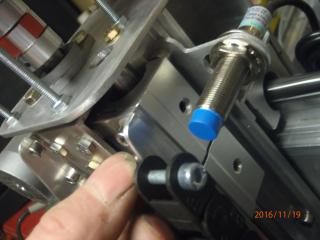

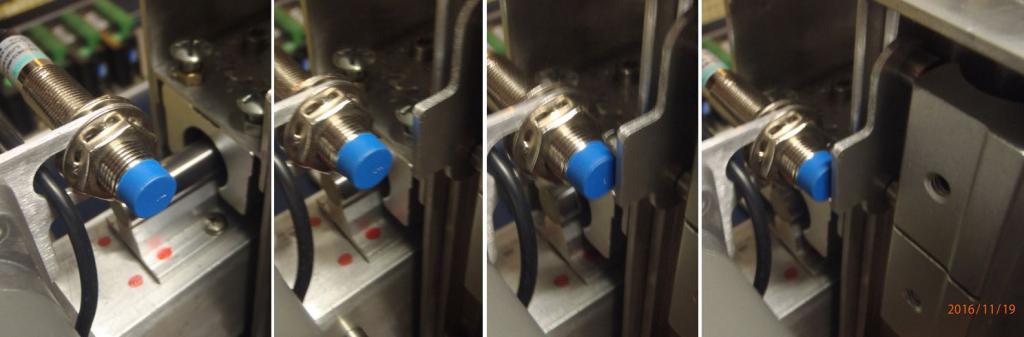

Pour fixer la capteurs des bouts d'aluminium découpé dans du 2 Mm.




Un erreur de ma part, l'avais-vous vue ??, NON !!









Avez-vous trouvé, donc cherchez un peu, c'est facile pourtant.

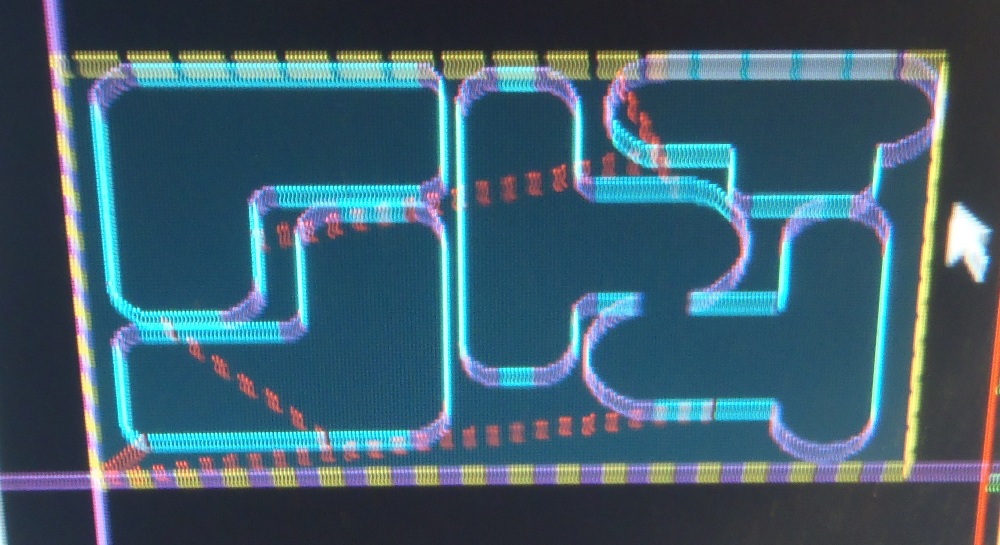

Pour l'axe "Z" cela est plus compliqué, beaucoup de solution, la nuit porte conseil, NON !!, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 20 Nov - 14:30 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

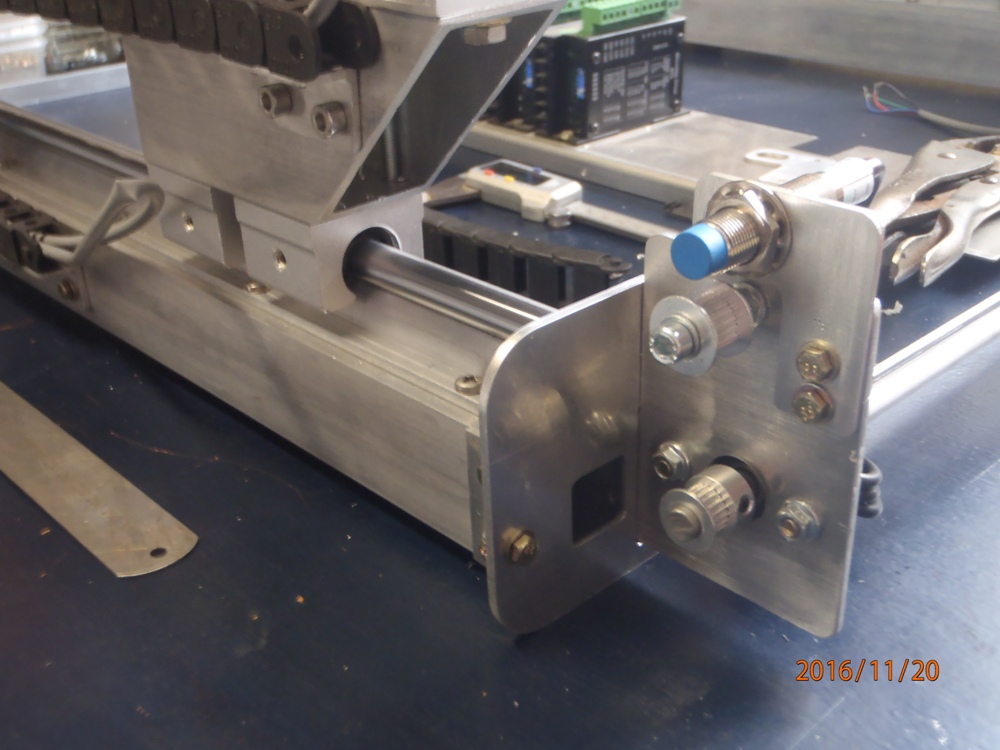

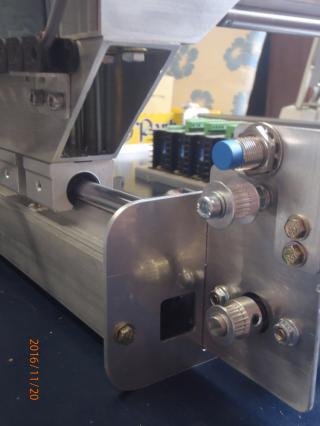

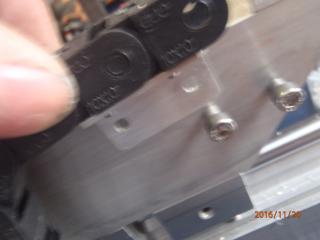

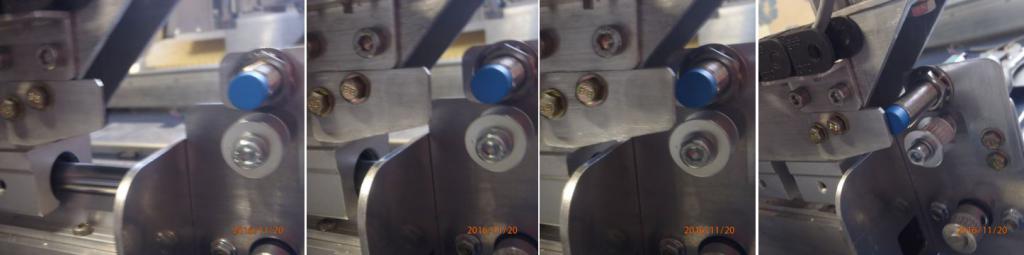

Terminé les capteurs magnétique.

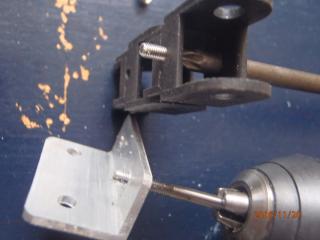

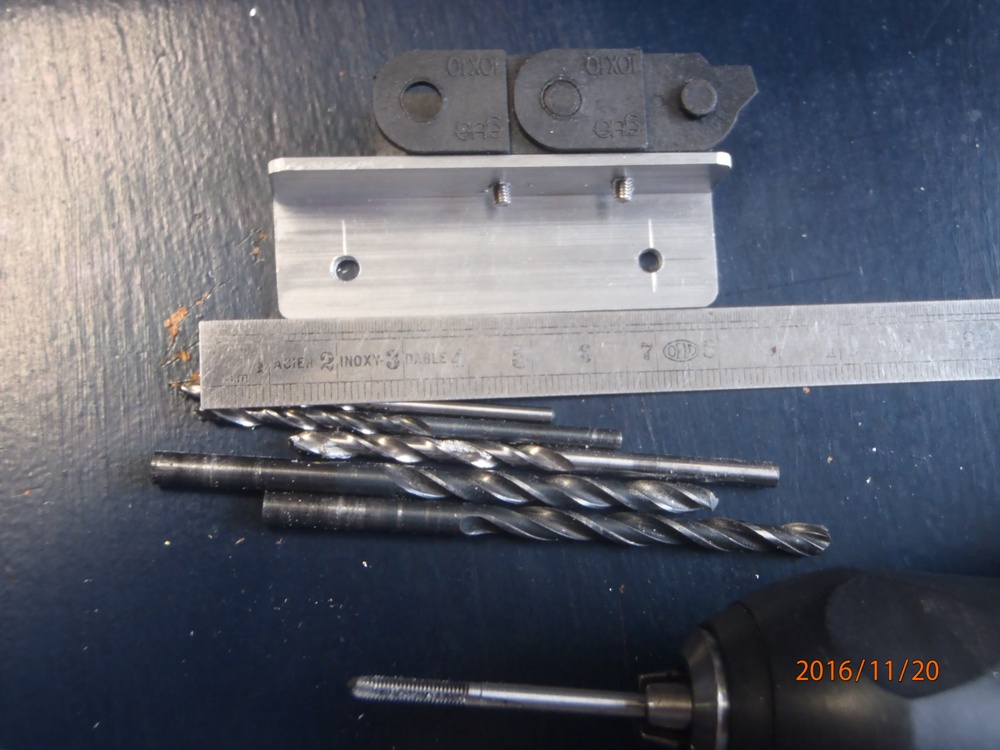

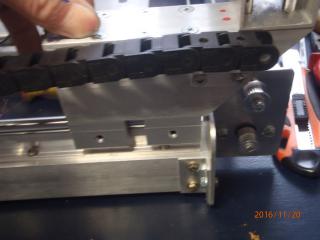

La chaîne dans l'axe du "X" est en place, avec deux bouts de cornière aluminium (recup) d'une chute de tube en 2 Mm.





Petite erreur de ma part, J'ai foré a 4.1 au lieu de 3.2, donc taraudé a M5 au lieu de M4.












A plus pour l'aventure "CinKa-CNC", PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 21 Nov - 21:11 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

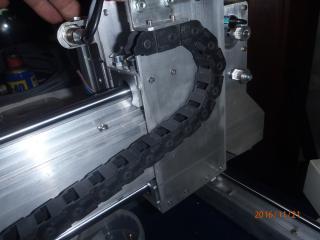

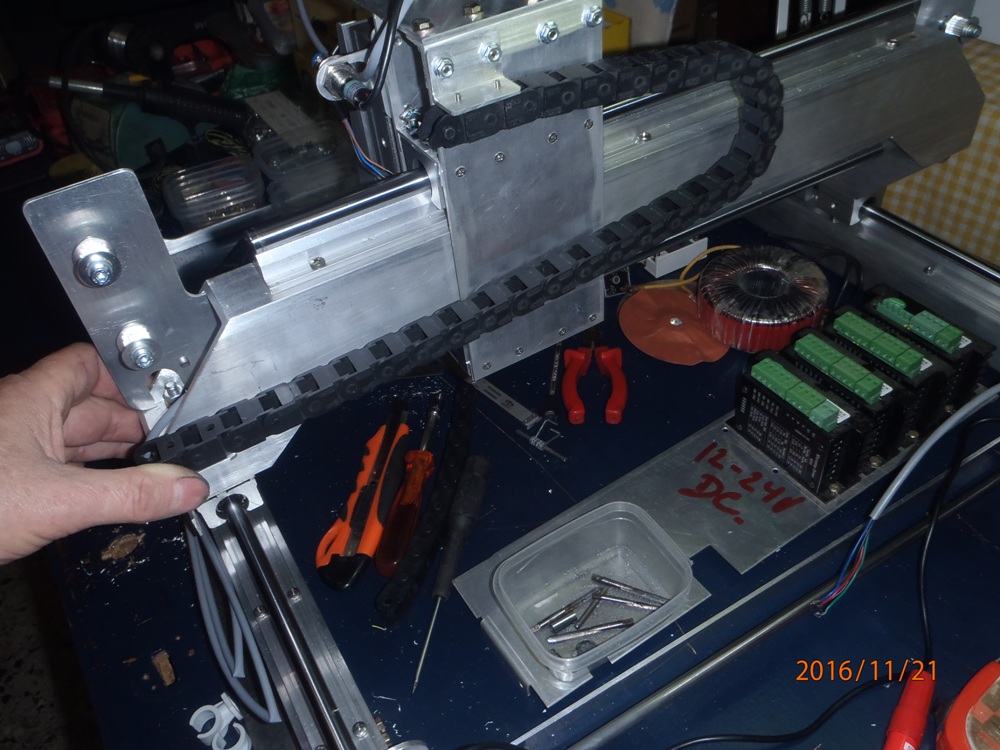

La chaîne câble sur l'axe "Y".

Fixation identique a l'axe "X", c'est une petite chaîne de 10 x 10 Mm de passage pour passé 4 câbles cela est bien suffisant.






A plus pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 22 Nov - 22:40 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

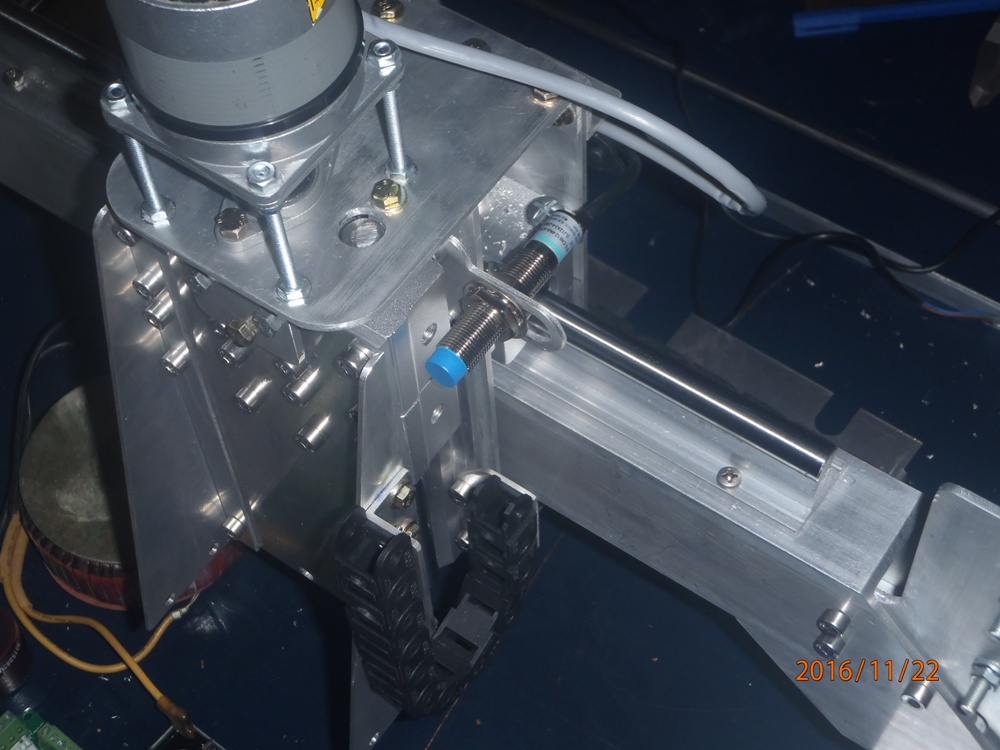

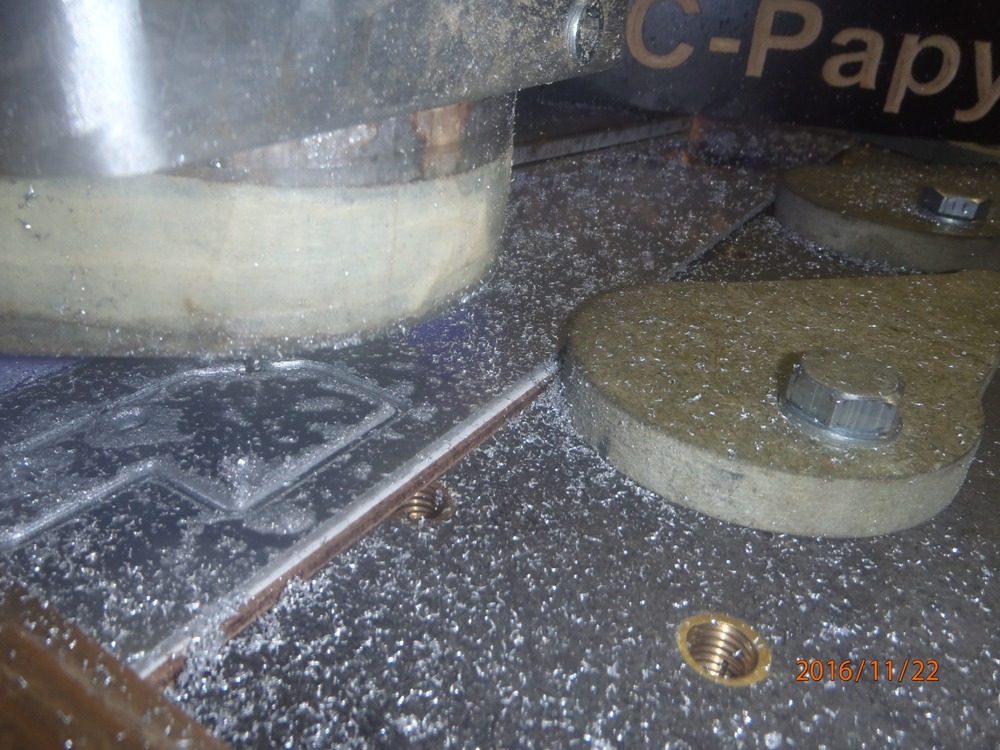

La chaîne câble sur l'axe "Z".

Identique que "X & Y", mais bien plus courte et rien de compliqué.







Les supports sont découpée par "UneKa-CNC". A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 24 Nov - 23:19 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Bon cela ce termine coté mécanique.

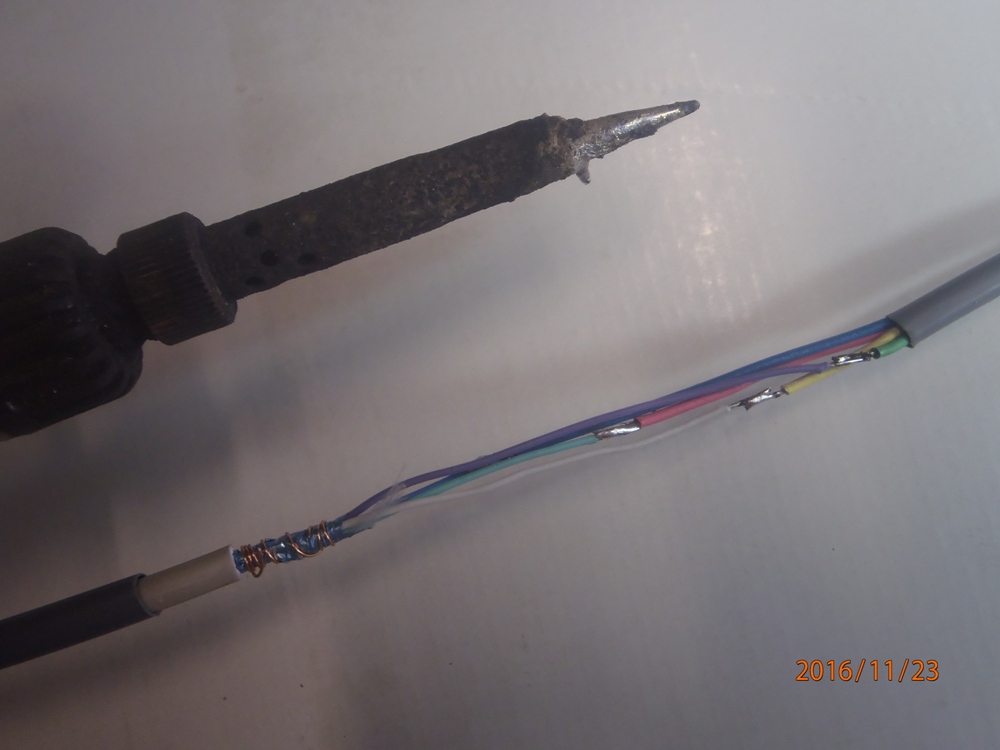

Mais les câbles des moteurs et capteurs sont trop cours.





Reste a passé les câblés dans les chaînes câbles, et c'est pas le plus simple.


http://www.befr.ebay.be/itm/CNC-Kit-3-Axis-CNC-Breakout-Board-3-M335-Stepper-Driver-Controller-0-5-3-5A-/391625127458?hash=item5b2ead3622:g:eboAAOSwiONYLLQZ

Mais voila j'ai fait une erreur dans l'une de mes post précédents, ce n'est pas un Maxi de 32 Volts, mais comme indiqué sur les driver's c'est entre 12 & 24 Voltes.



Donc changement de tension, oui serais plus simple de prendre un 'Alim' toute faite, mais comme j'ai tous pour 'deux sous', ont fait avec.

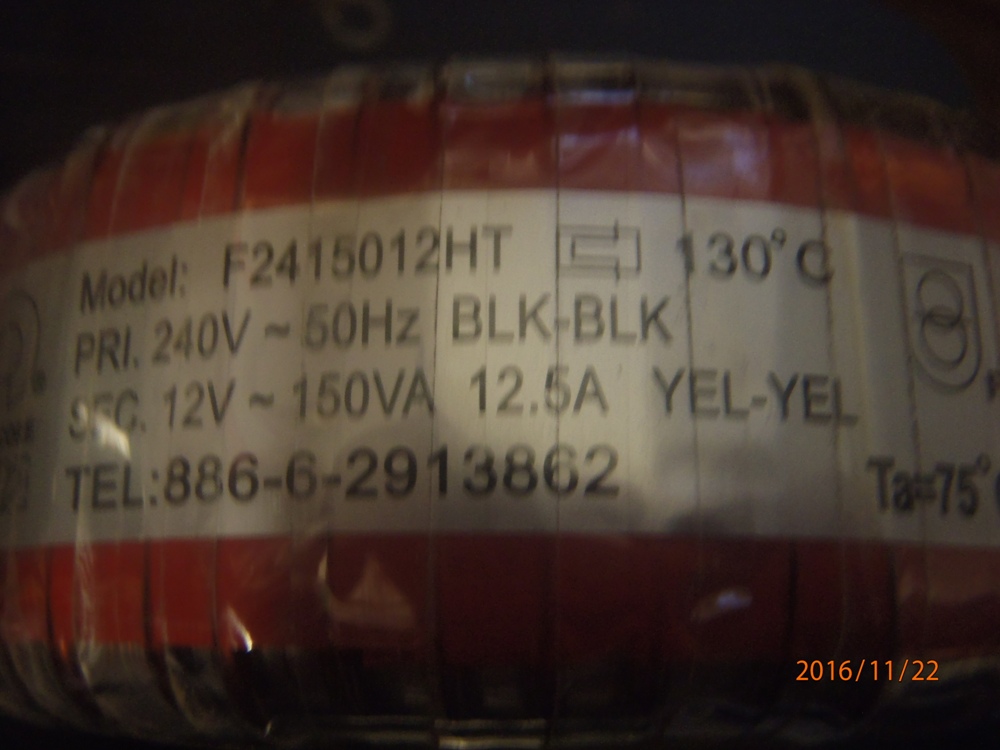

Ce transformateur torique est plus puissant (12 Volts 12.5 Ah), un redresseur en pont de 50 Ah, et deux 'Capacités de filtrage' de 6800 ùF, Simple a câblé.


Merci a ce site, pour sont 'Professionnalisme'

Voila ce qui va être fait de tout ce 'Matho's, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

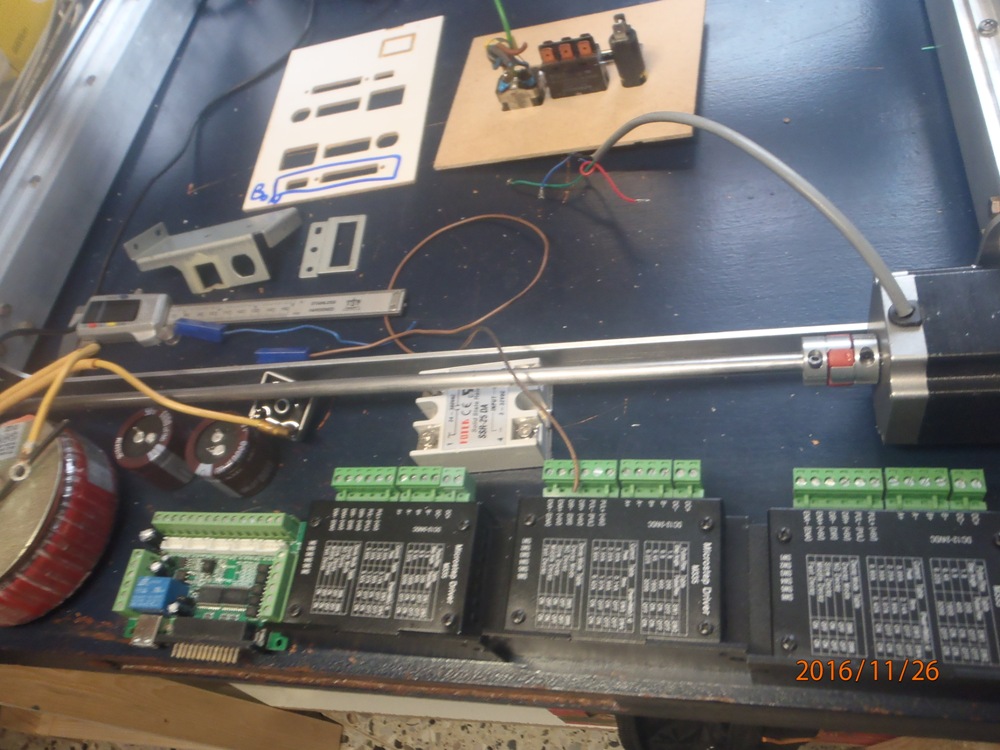

PostPosted: Sat 26 Nov - 13:17 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

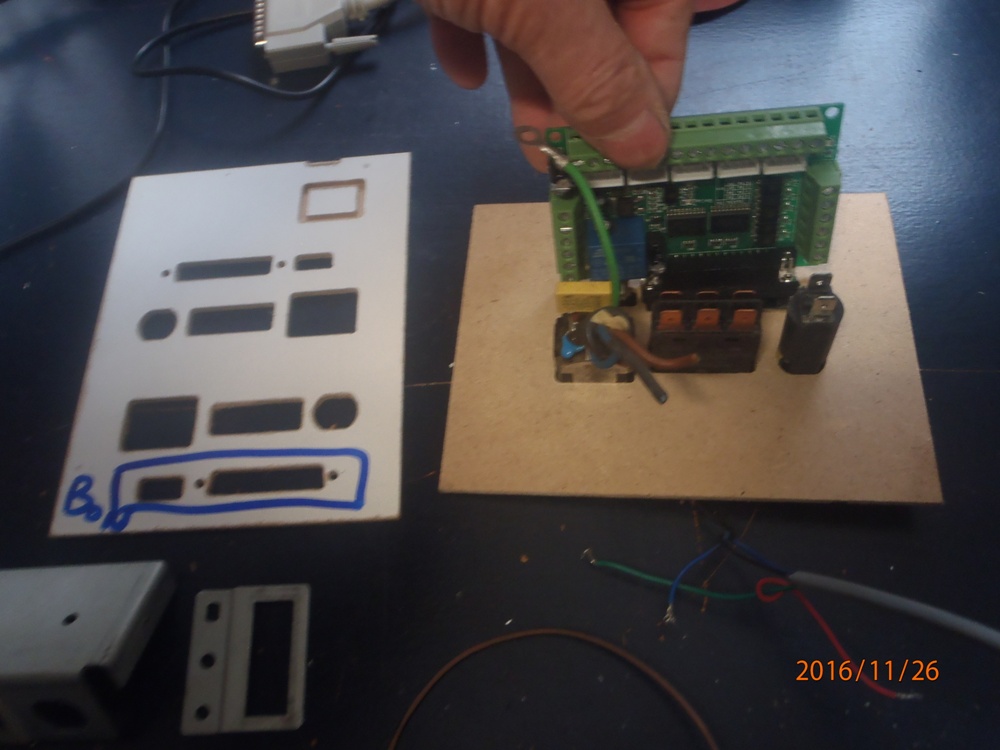

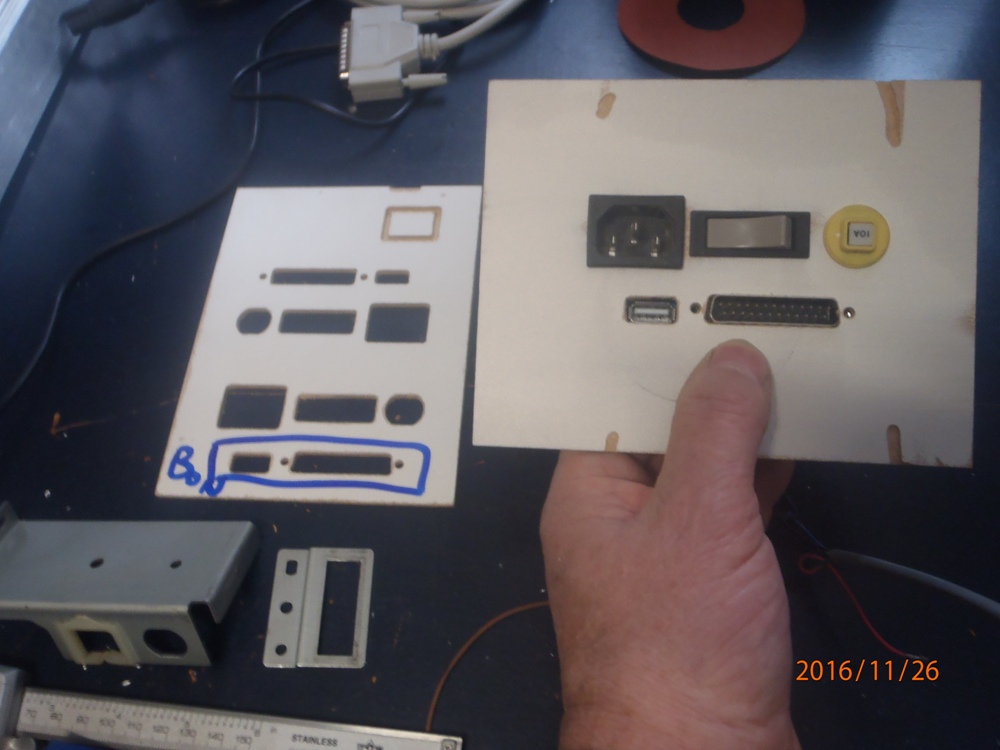

A pres les dessins.

Les tests, he oui, c'est a faire si l'on ne veut pas perdre des €uros dans l'achat d'aluminium.



Bon après 3 essais, enfin reste encore a prendre l'ensemble des trous, ici c'est pour les connexions.



Reste a faire l'ensemble de tout ce Matho's.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 27 Nov - 14:50 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

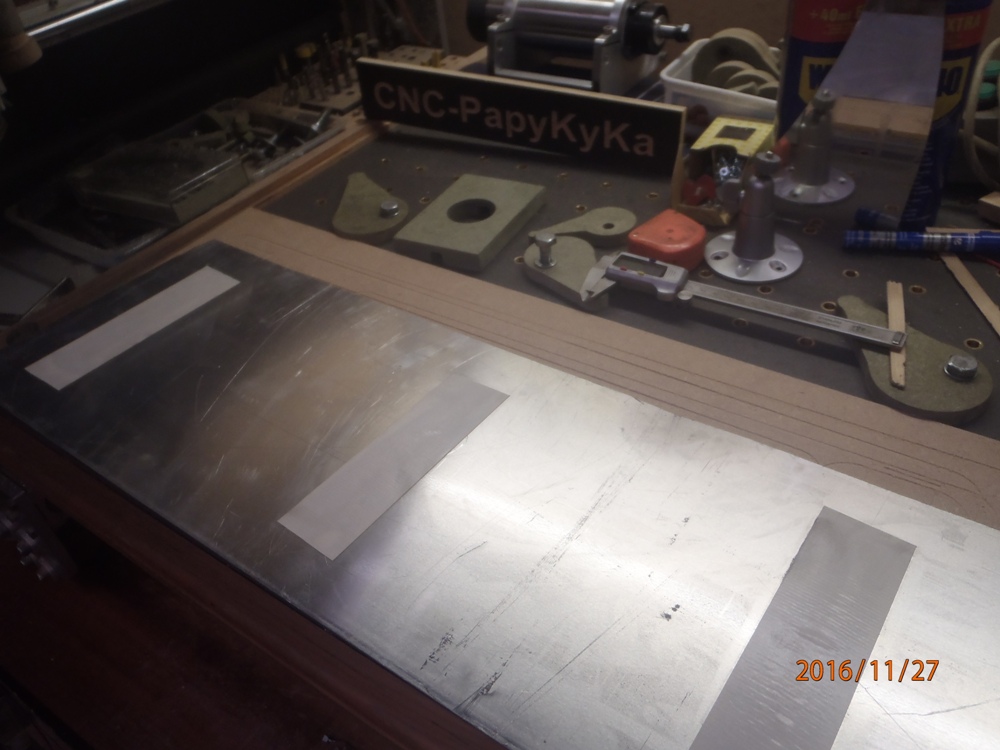

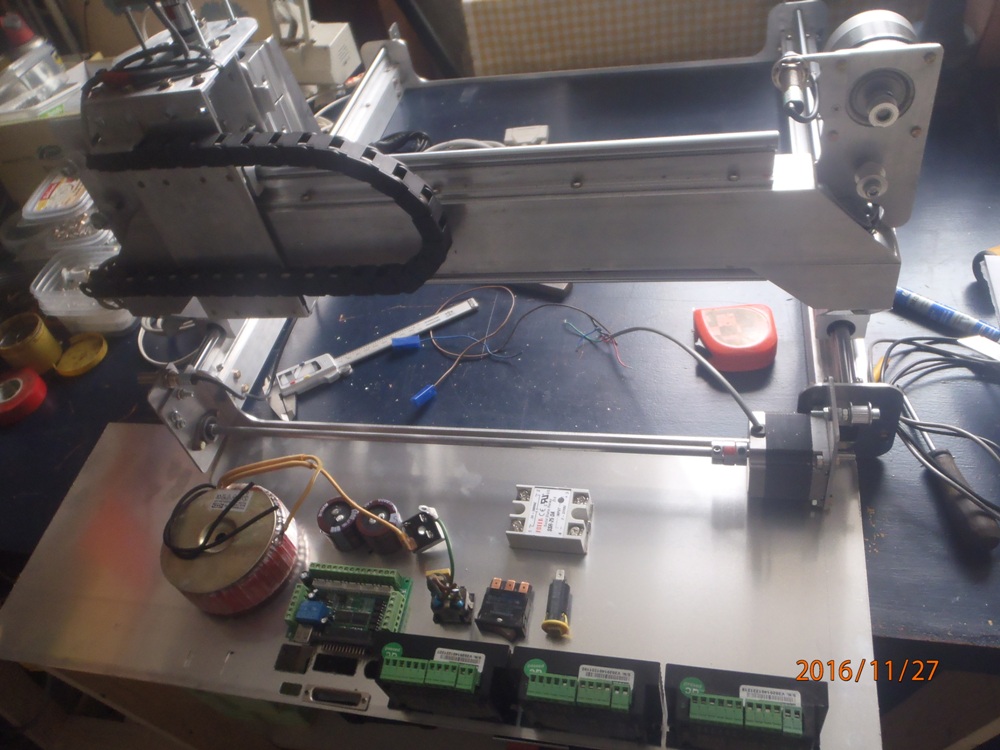

L'usinage de la tôle.



Dimension de 800 x 250 x 1 Mm, qui sera collée sur un martyr de MDF.

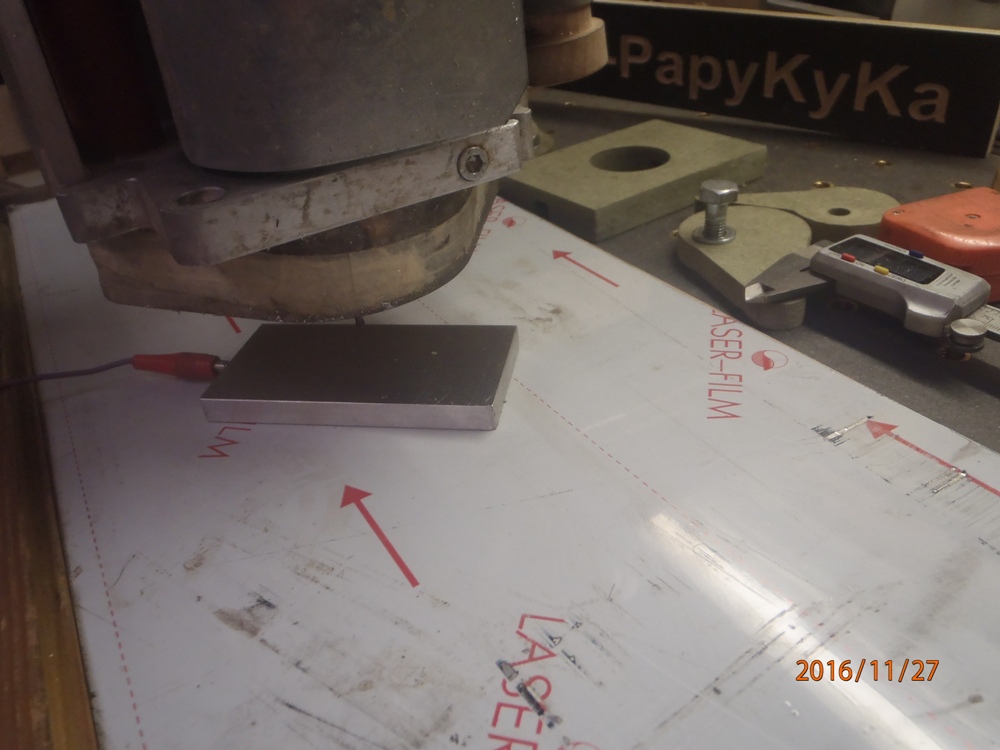

Palpée en sont centre, mais beaucoup de déformation seront remarquée, donc collée juste le temps de faire les premiers trous pour y placé des vis.





Dans un premier usinage, et il sera percé prés du double de l'épaisseur, pour avoir peu de bavure sur l'autre face.

Reste a découpé la longueur et a faire deux plis a 90°, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

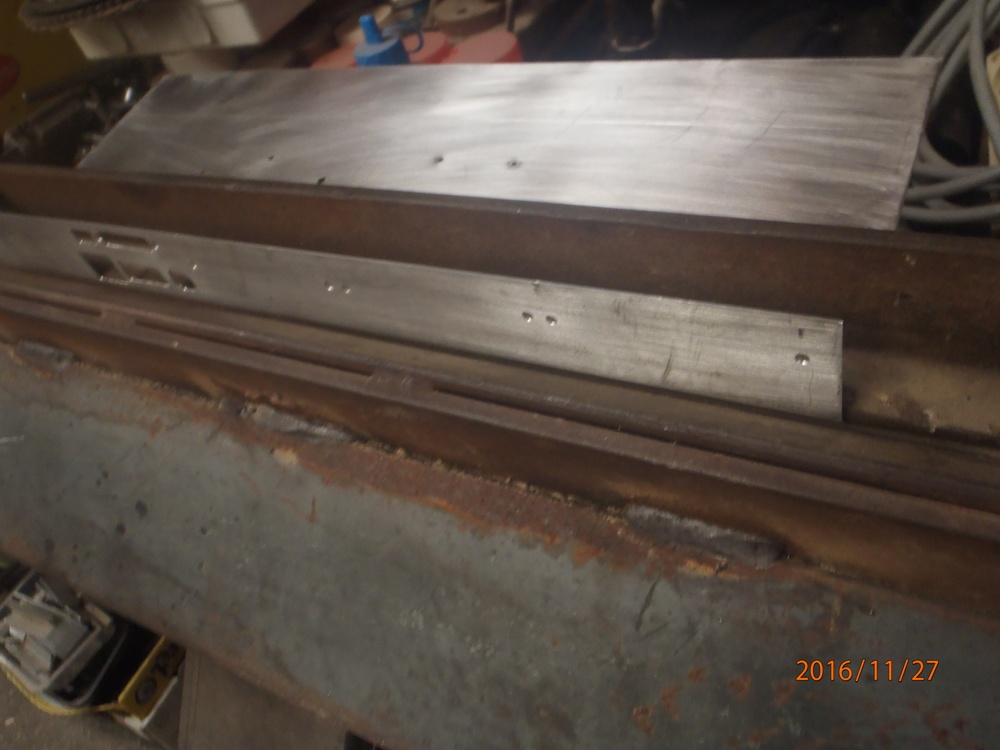

PostPosted: Sun 27 Nov - 19:22 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

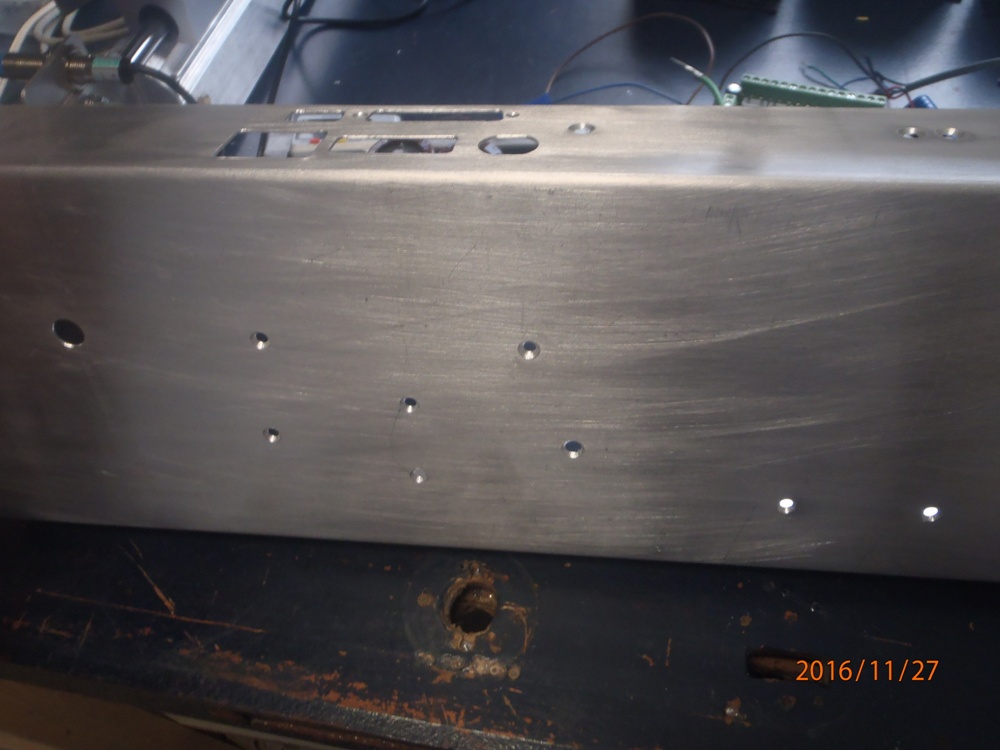

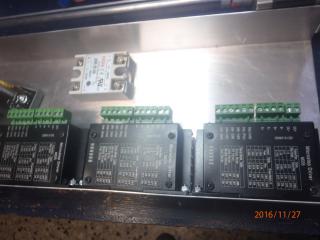

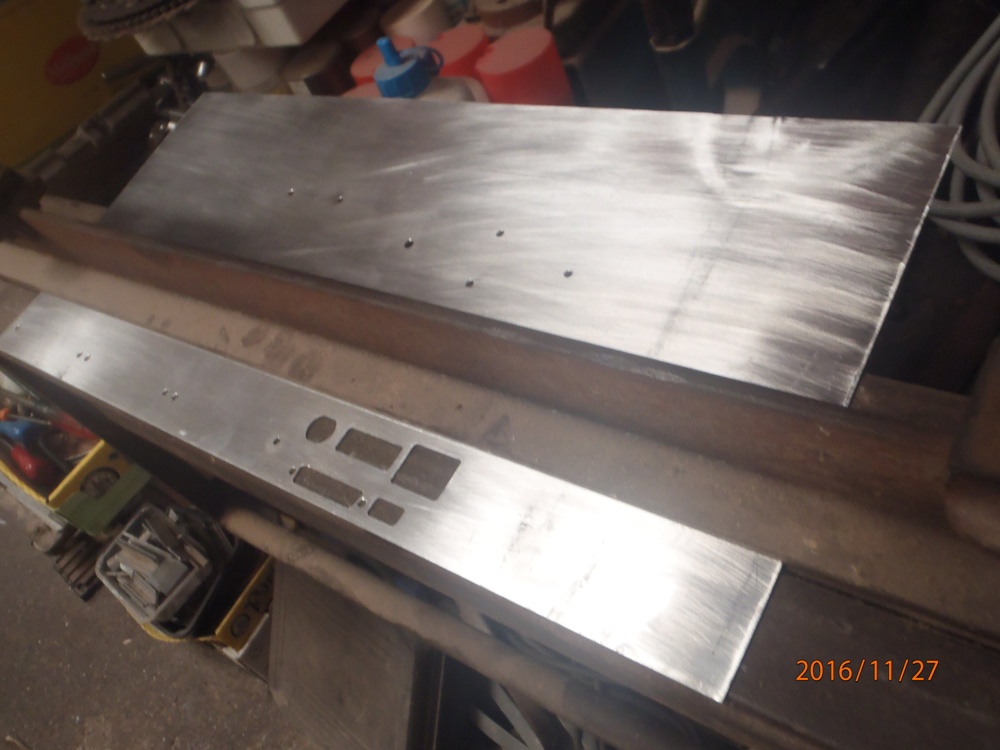

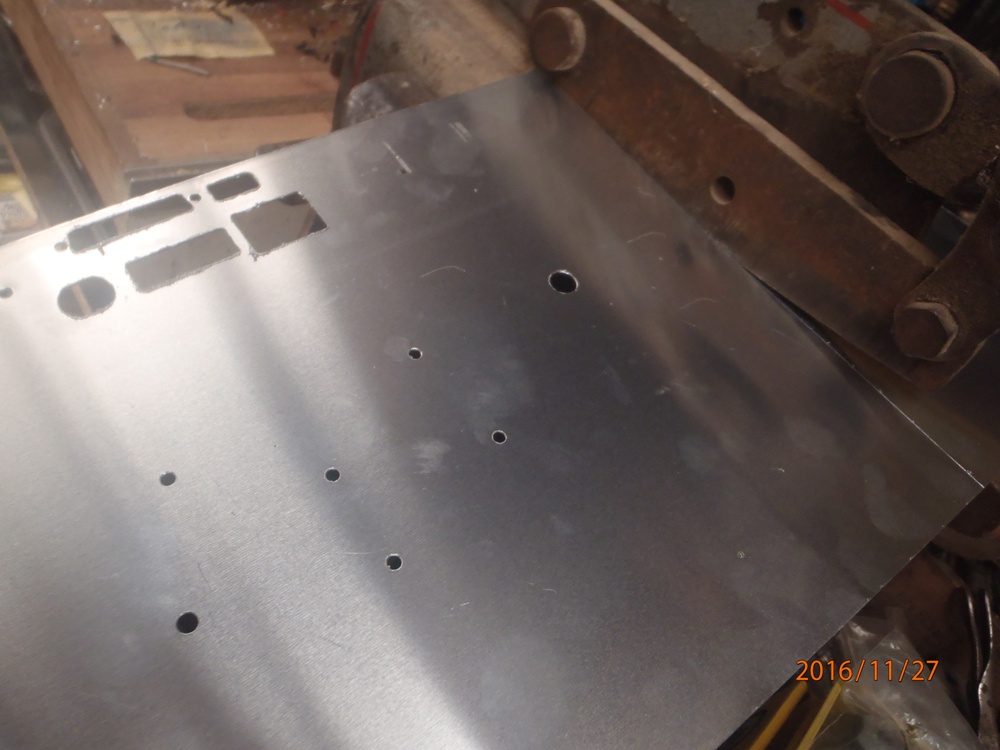

Façonnage de la tôle.



Bon, faut découpé en longueur a la cisaille, cela est simple a réalisé aussi avec beaucoup d'autres procédé.



Peaufiné l'état de surface et tracé les deux plis a réalisé de 50 Mm de chaque coté.





Simple a réalisé avec cette petite plieuse HomeMade, fait...... OH , quand....... des années.



Fraisé les trous qui recevront des vis TF de 4, 5, 6 Mm, pour fixer l'ensemble des composants.

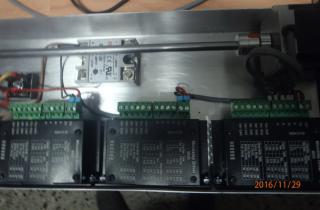

Reste a câblé les différents composants, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 28 Dec - 01:20 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 28 Nov - 22:47 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

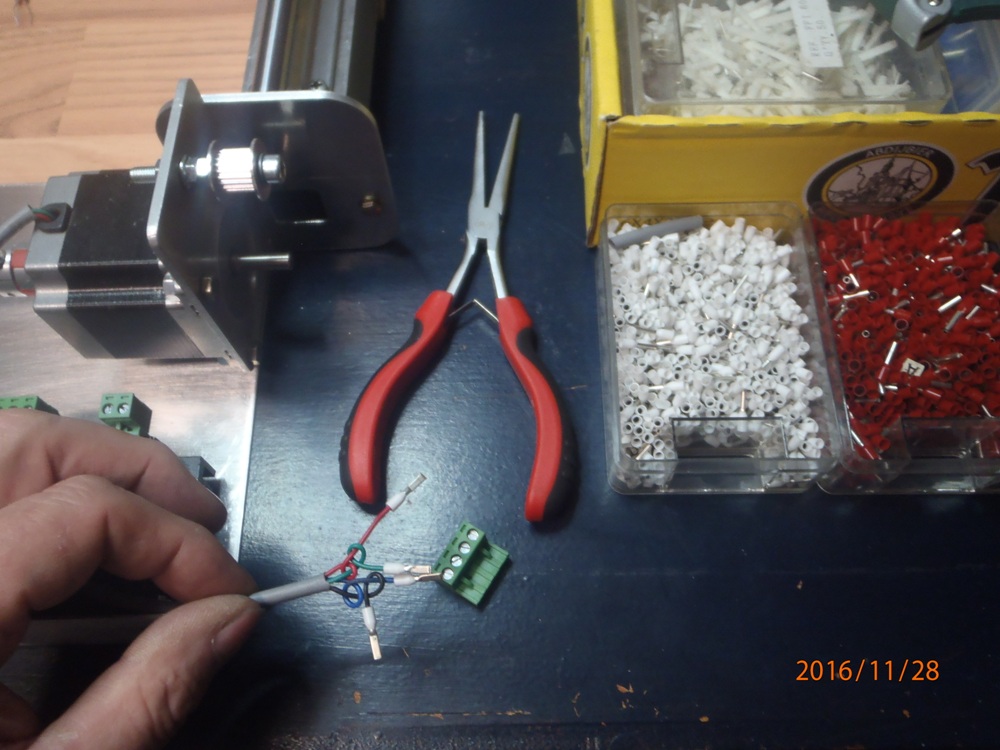

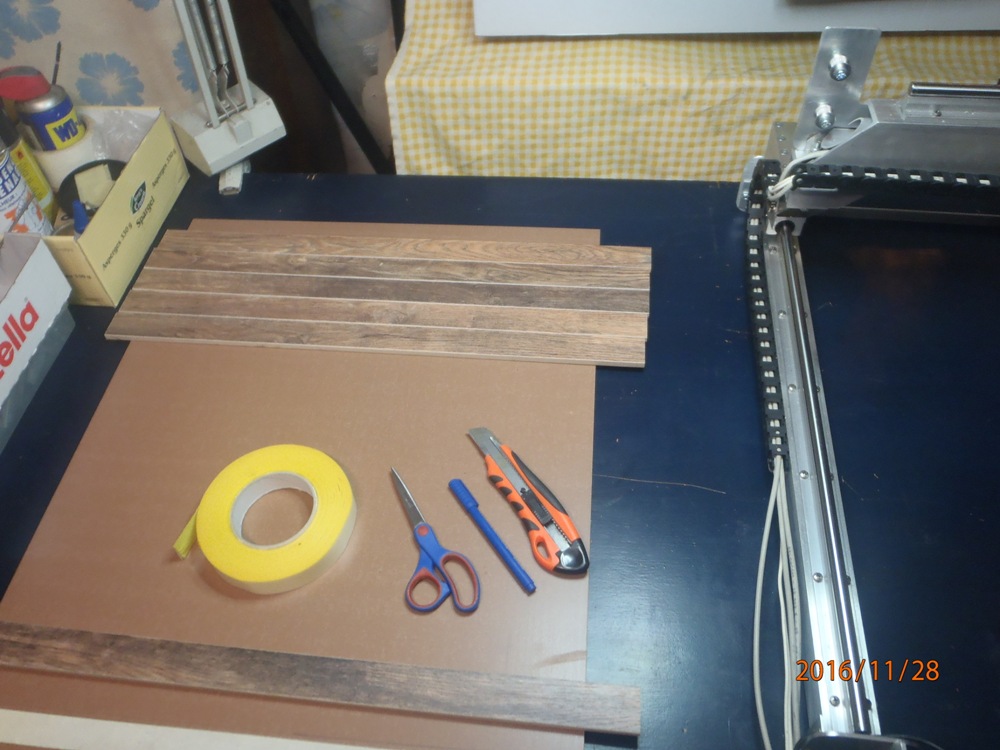

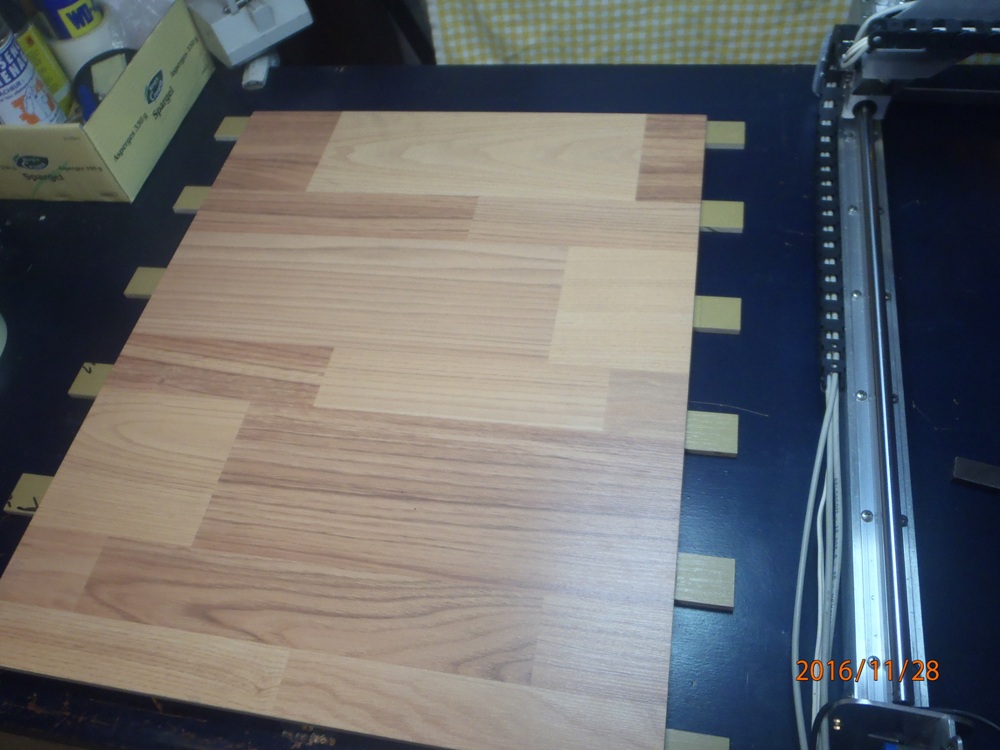

Il me faut un support pour l'ensemble.

Un bout de bois que l'on fait les lames de parquet, récupéré en GSB, pour être jeté, tres solide car stratifier deux faces.



De cela j'en reparlerais, j'ai un idée en gestation, des lattes sont collée au double face.















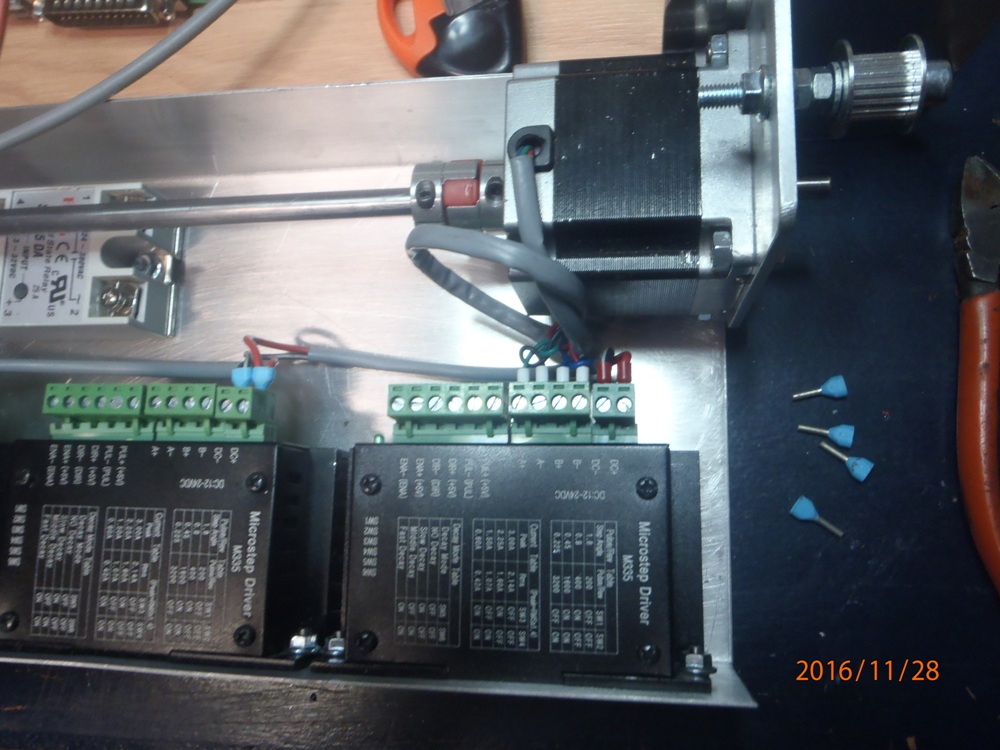

Cela commence a se câblé, mais faut encore pas mal de temps, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 29 Nov - 20:46 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Câblage du transformateur et tension BT en 16.5 Volts



Vu la place et la tension obtenue, je n'ai câblé qu'un seul condensateur de 6.800 ùF.





Mais.... j'ai oublier de câblé le relais électronique pour la mise en service 'Broche & Aspiration', A ++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 1 Dec - 19:23 (2016)    Post subject: "CinKa-CNC", Sa création HomeMade - 550 x 360 x 110 Mm. Reply with quote

Câblage des driver's.

Suivant ce dessin trouvé sur le lien du vendeur de la carte.
