PostPosted: Mon 24 Oct - 23:51 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

PublicitéSupprimer les publicités ?
Encore rien de concret, a cette heure, mais cela est en cours de dessins en DAO en 2D.

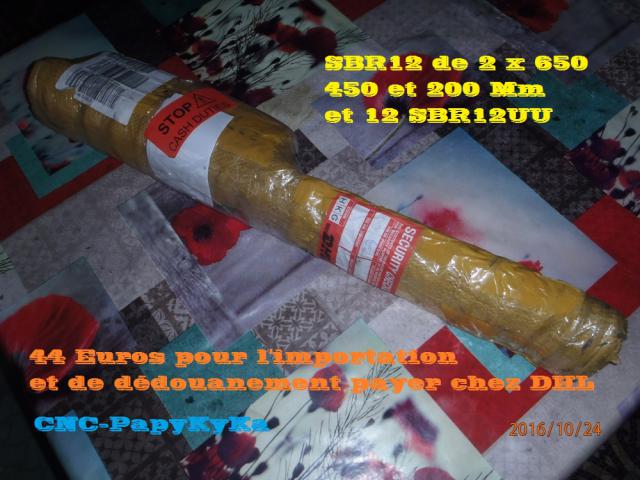

Mais les achats sont en cours d'acheminement, et la 'chine' est loin d'ici, pour avoir un prix raisonnable.





A bientôt, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 8 Jan - 22:54 (2017); edited 42 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Oct - 00:11 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

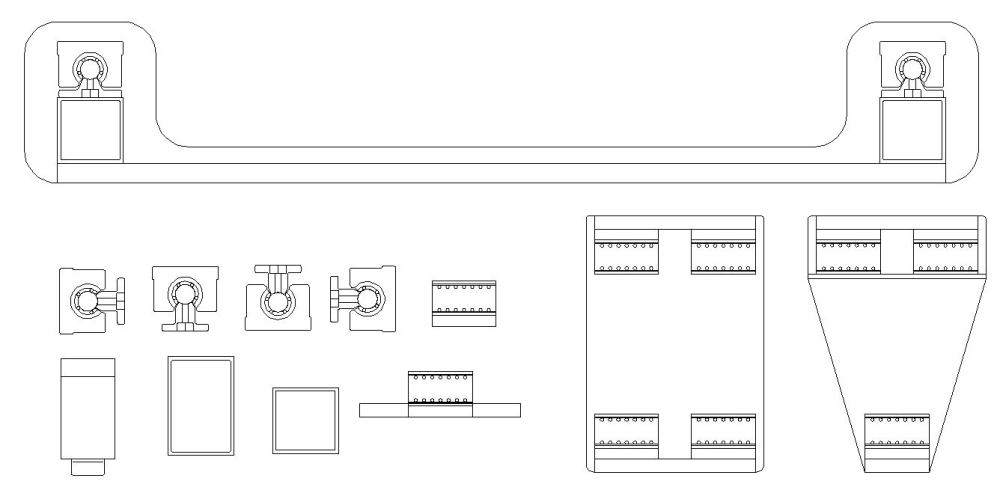

De petits dessin de bases ???.



D'autres vont suivre Bientôt, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Oct - 10:32 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

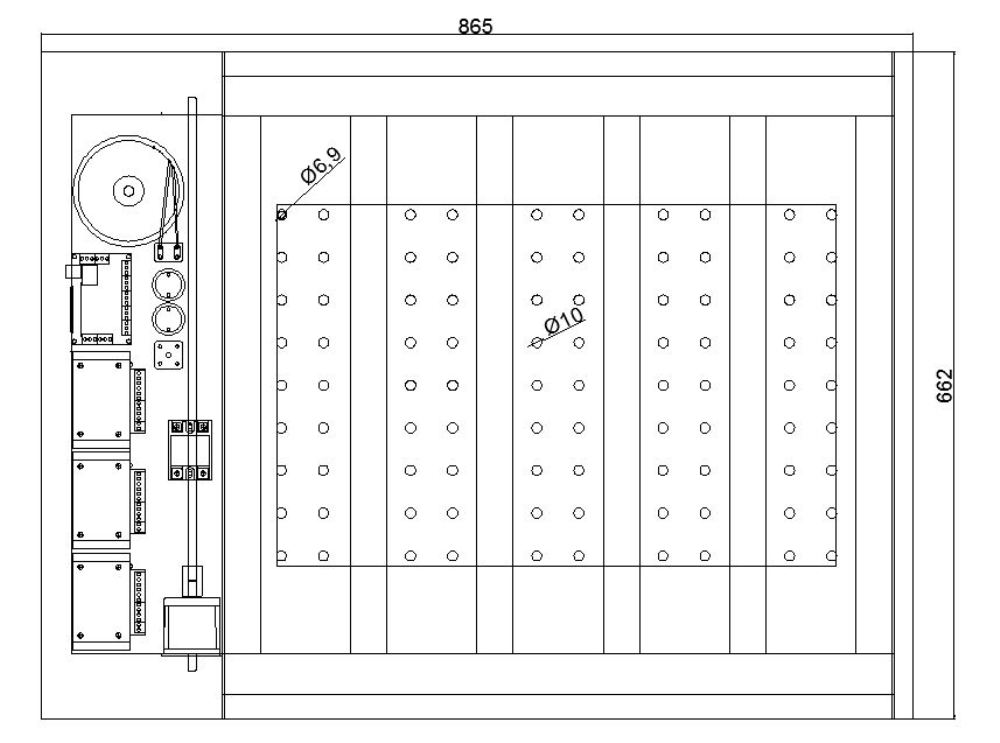

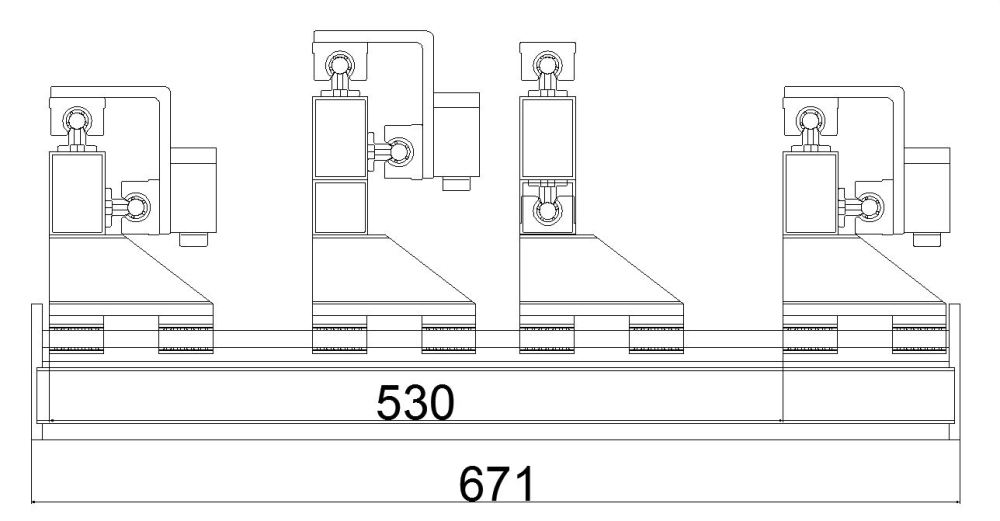

Cela ce dessine.

Format utile de 530 x 340 x 125 Mm - Encombrement Maxi de 670 x 540 Mm, mais cela va surement changé au fil du temps de la construction.



Cela permet de voir plusieurs possibilité du chariot 'Z' sur le portique du 'Y'.



C'est facile quand l'on sais utilisé un logiciel de CAO, et pas forcement en 3D, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 26 Oct - 23:27 (2016); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 25 Oct - 22:11 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

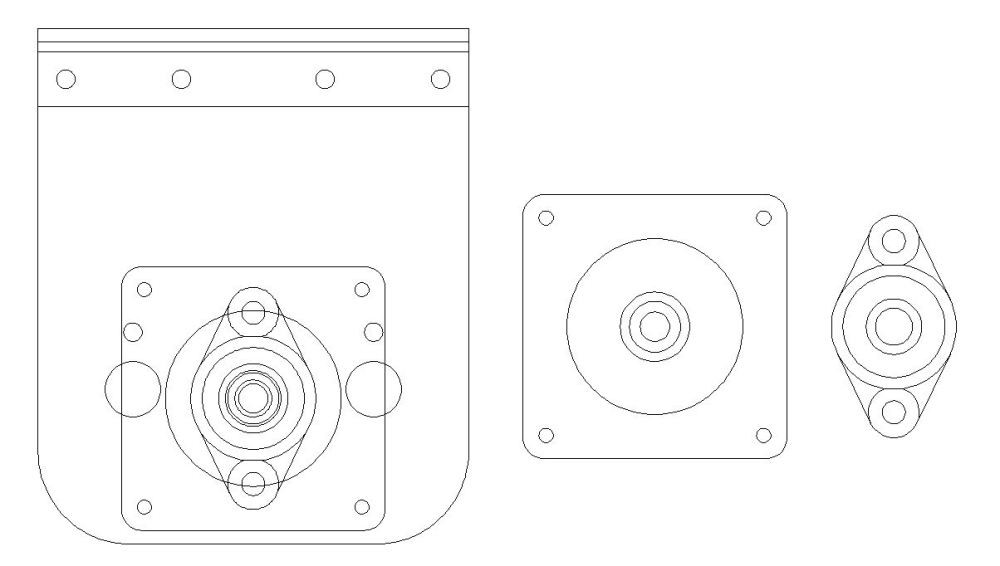

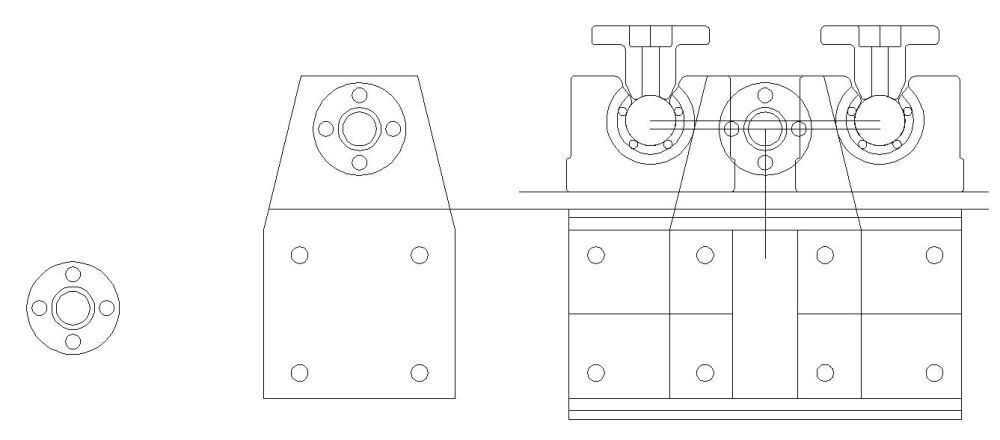

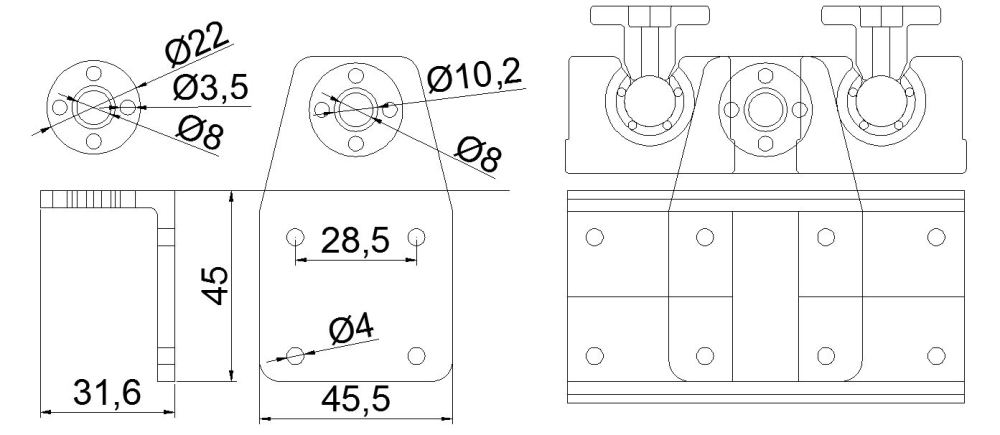

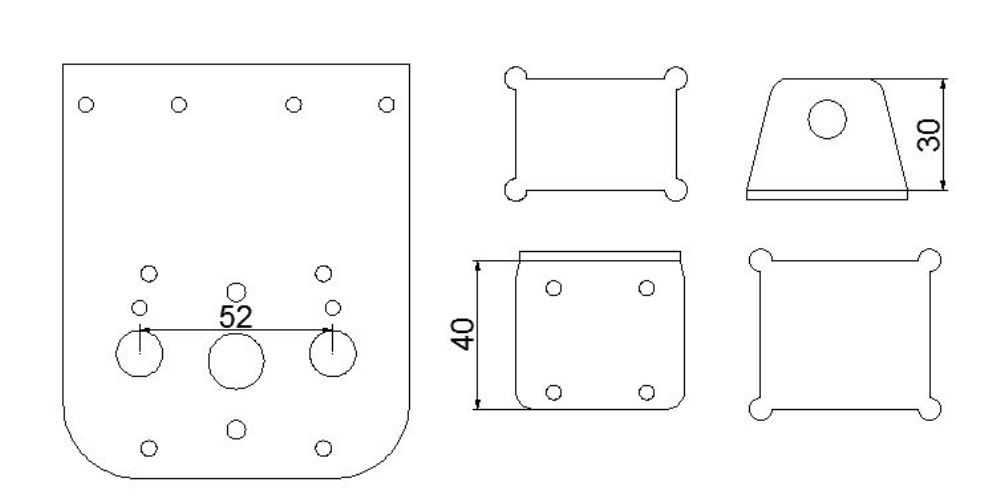

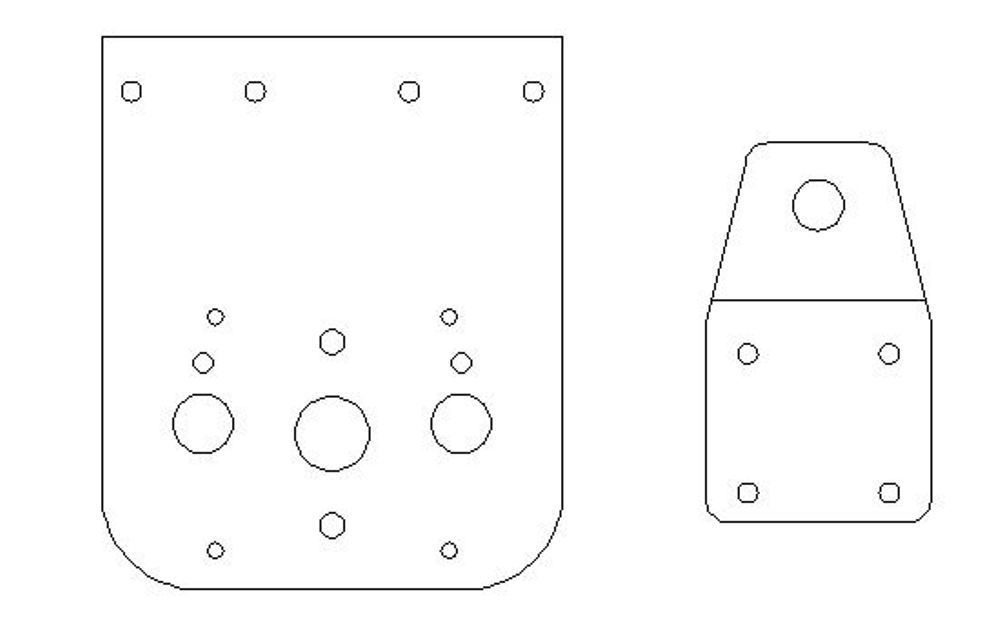

Développement le dessin de l'axe 'Z'.



Cela n'est pas fini, mais cela est suffisant pour commencé la découpe des profilés, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 28 Oct - 10:48 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

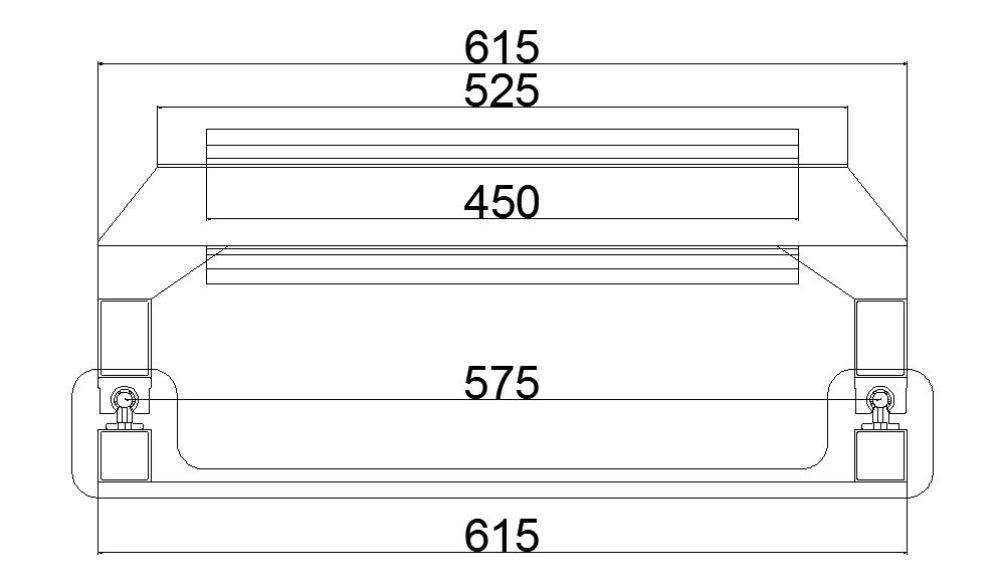

Réajustement des dimensions dessin.



La longueur Maxi de l'axe "X" serai de 560 Mm, pour ne pas être a butée et 110 Mm de hauteur de l'axe "Z", ce qui est bien suffisant



Pour réalisé 4 série de trous dans les support précédemment coupé a la circulaire.



A plus pour d'autres aventure, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 28 Oct - 22:55 (2016); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 28 Oct - 22:44 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Et bien voila les dessins sont presque terminé.



A peut démarré la création d'un petit CNC, que je nommerais "CinKa-CNC" en mémoire d'une chienne de ma meute de 'Husky'.

Encore un autre type de machine, un peu spécial, mais pour cela, il faudra revenir suivre sont évolution.

Et sera présenté sur une nouvelle page de ce forum, A bientot.......

Merci a tous ceux qui me suivent, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 1 Nov - 18:31 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

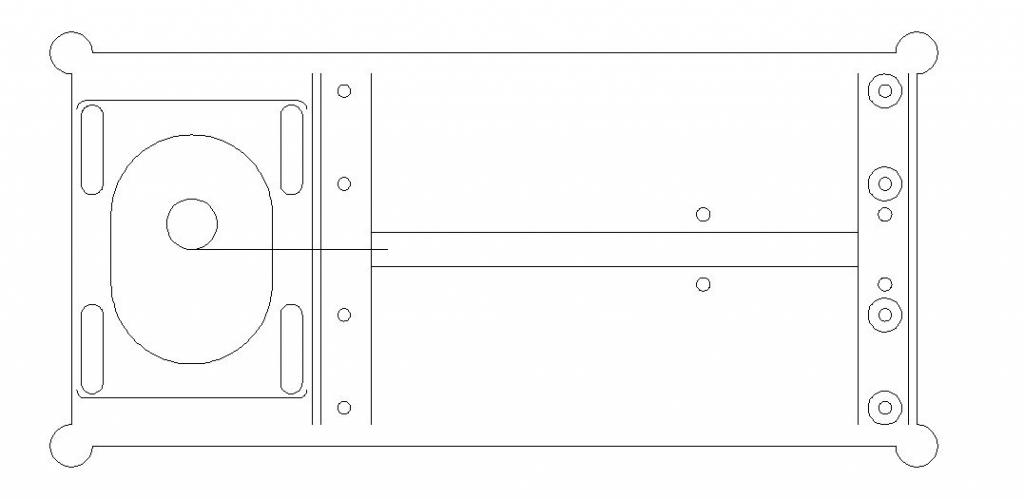

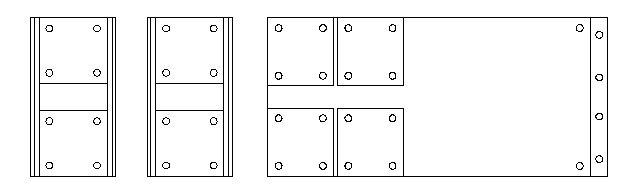

Dessin pour l'usinage du chariot 'Y'.

Ce dessin sera pour les fixations des paliers SBR12uu, et le support de broche.

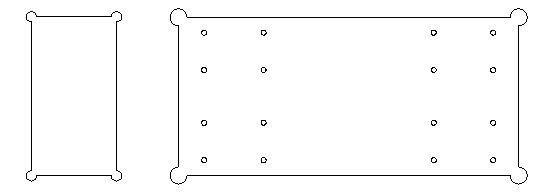

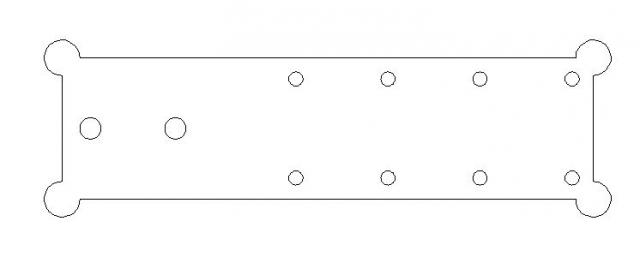

Cette partie servira de martyr pour être certain d'avoir bien centré les trous pour les fixation des rails



Pour la fixation du moteur Nema 23 et de sont réglage latéral, les vissages des deux profiles découpé dans le carré de 40 x 40 x 2 Mm.



Cette position du moteur pour une courroie, mais sera différent si placement d'une vis de commande de déplacement de l'axe 'Z'.

Tout cela sera usiné sur "UneKa-CNC", A plus pour la suite, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 5 Nov - 19:20 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

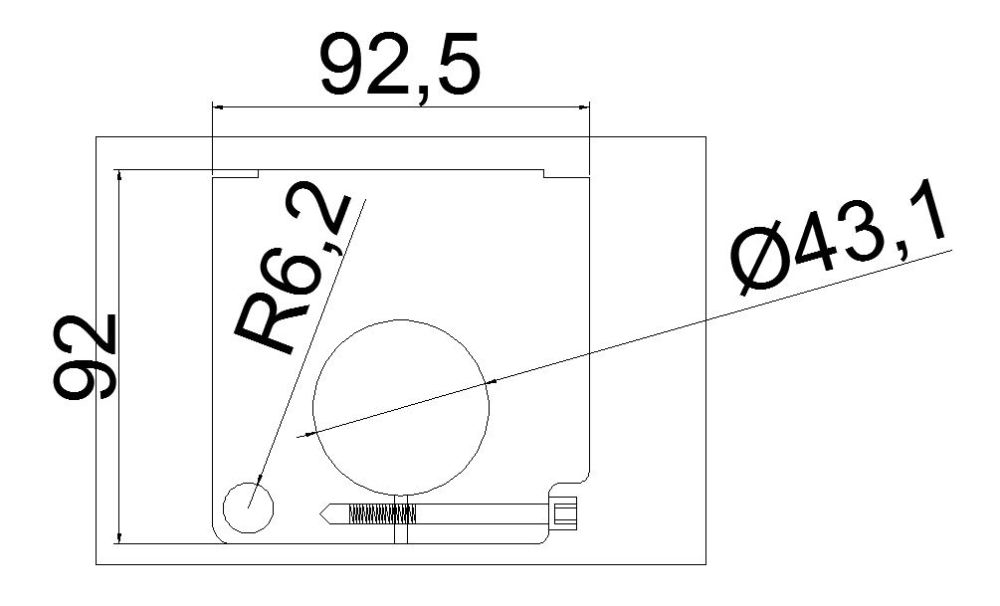

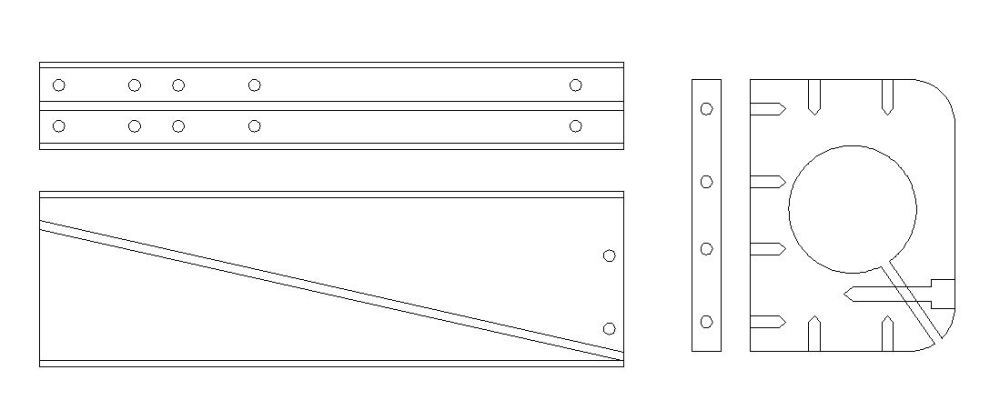

Le support de broche.



Les renforts latéraux seront tiré d'un tube de 50 x 30 x 2 Mm, qui sera coupé en deux sur sa longueur (200 Mm),
Le support de broche sera du 10 Mm d'épaisseur d'une chute de tôle.

Reste a l'usinage a réalisé, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 6 Nov - 19:22 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

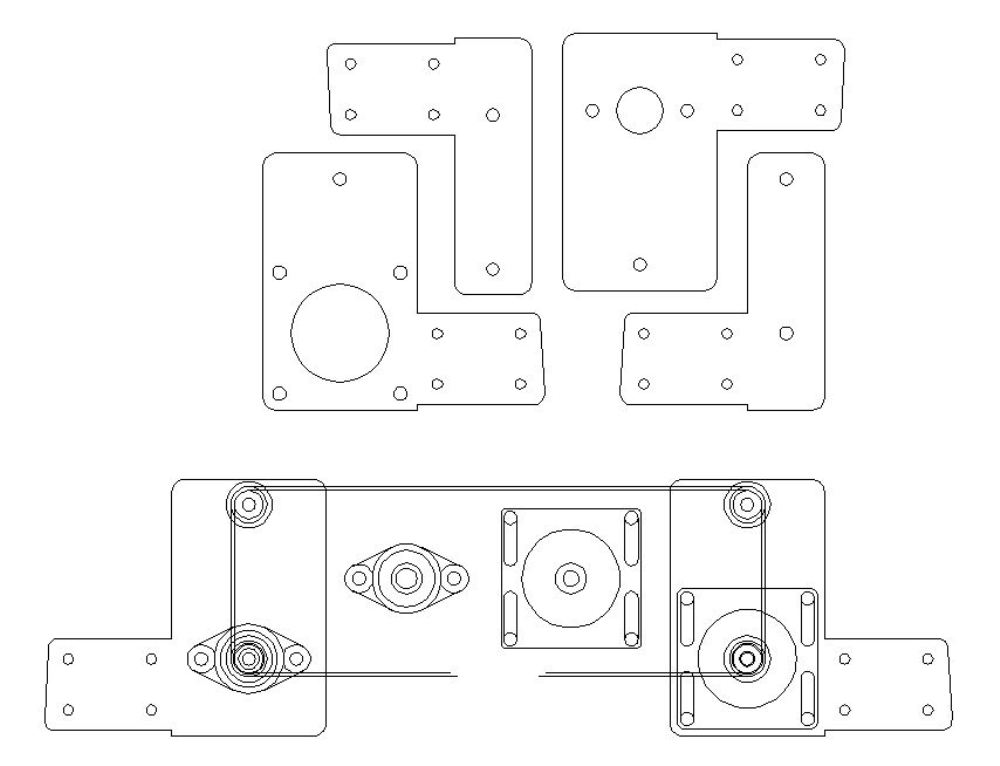

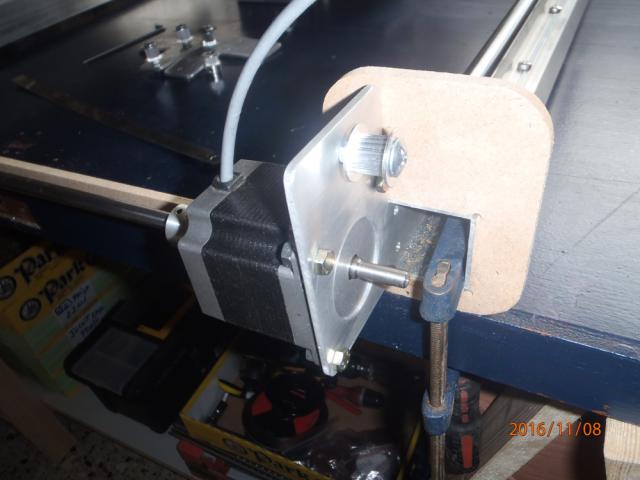

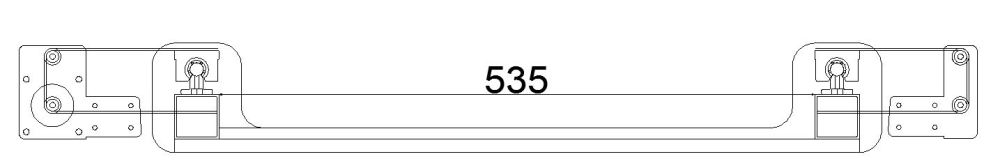

Bon la préparation de transmission de l'axe 'X'.

Cela serra par transmission de courroies GT2, un moteur Nema 23 de 3 Ah.



Les courroies passeront dans les tubes de 40 x 40 x 2 MM, et au dessus des rails SBR12, pour être fixée sur le portique.

Une erreur dans mon dessin, cherchez l'erreur, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 6 Nov - 22:07 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Correction des hauteurs des galets.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 7 Nov - 12:57 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

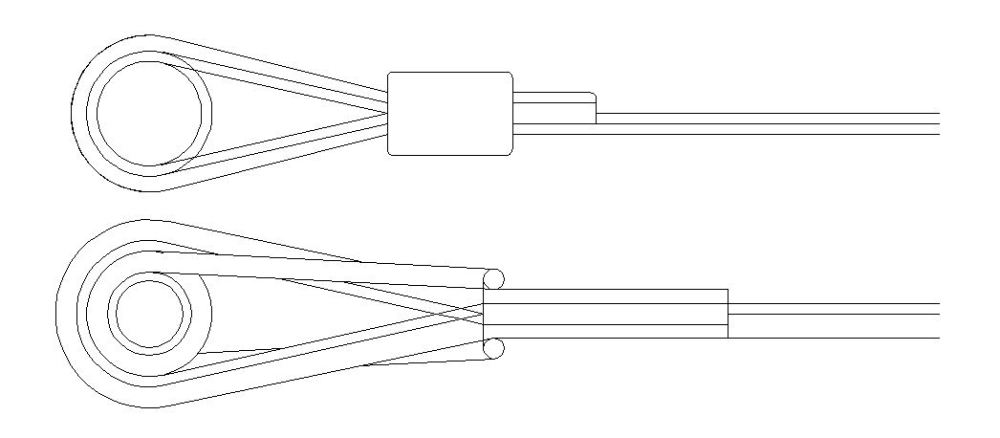

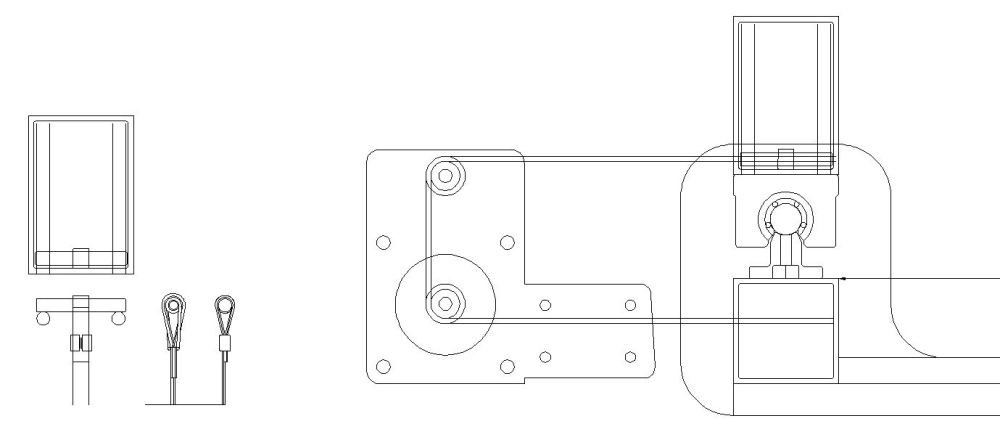

Fixation des courroies sur le portique du "Y".



Deux solution :
Le sertissage d'un bout de tôle replier sur la boucle de la courroie, simple a réalisé, mais difficile s'il faut changé la longueur au montage,
Le ressort de pince a linge, mais dans ce cas il faut absolument collé le point de contact des emboîtement des dentures, sinon cela risque de glissé.



La tige qui passe dans le trous du ressort, est un bout d'électrode de soudure électrique de 3.15, (1/8 pouce), sur 34 Mm de long.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 7 Nov - 16:20 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

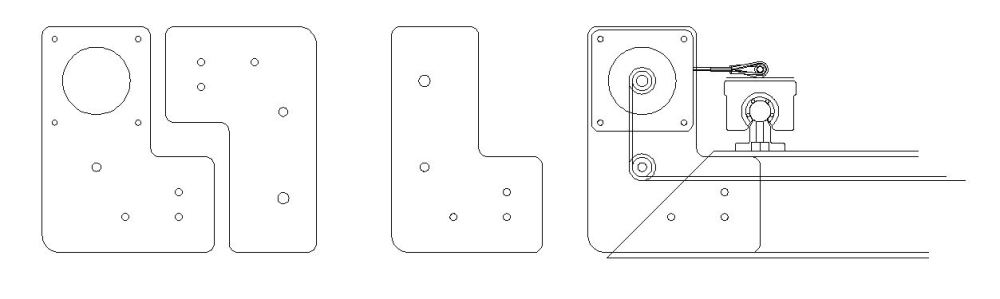

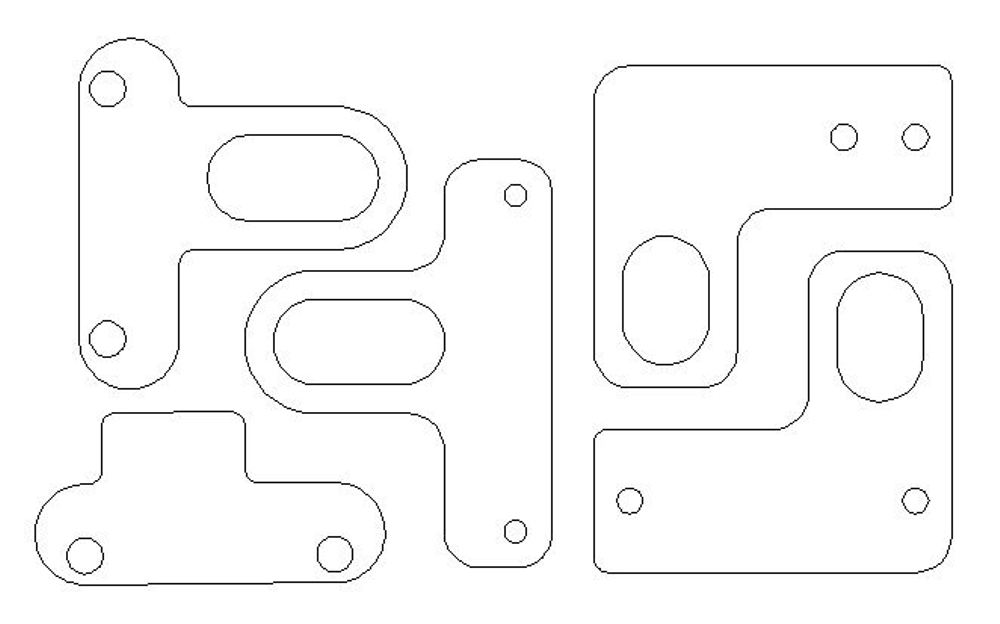

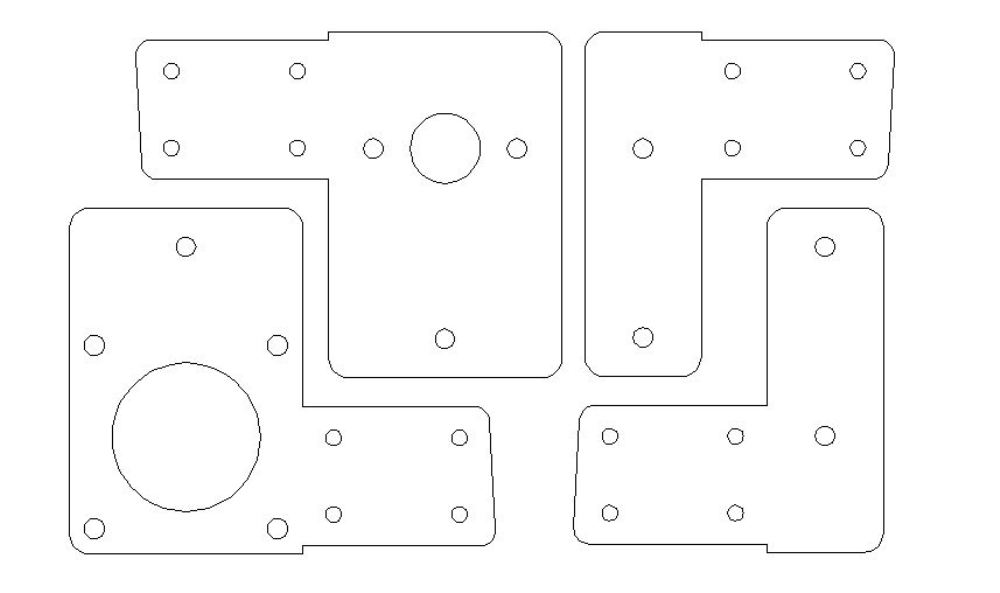

Prêt a l'usinage des supports courroies de l'axe 'X'.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 8 Nov - 14:20 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

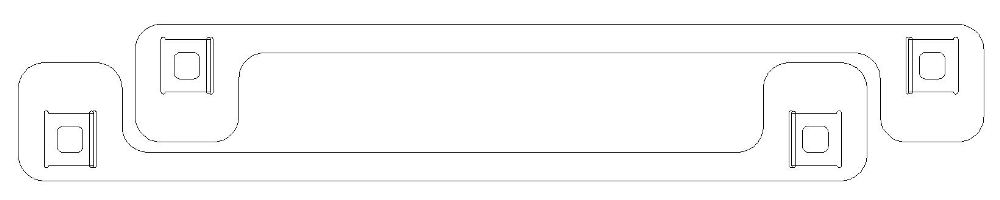

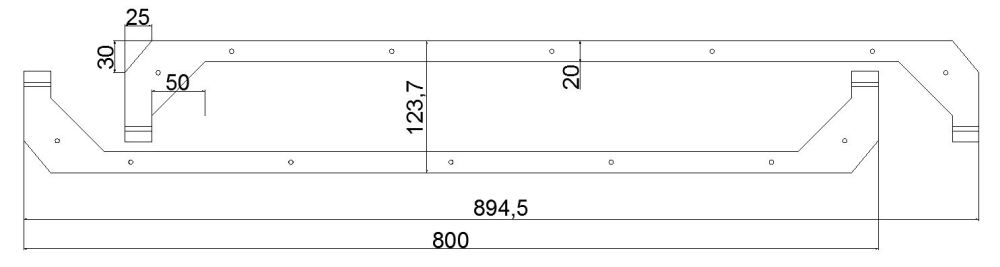

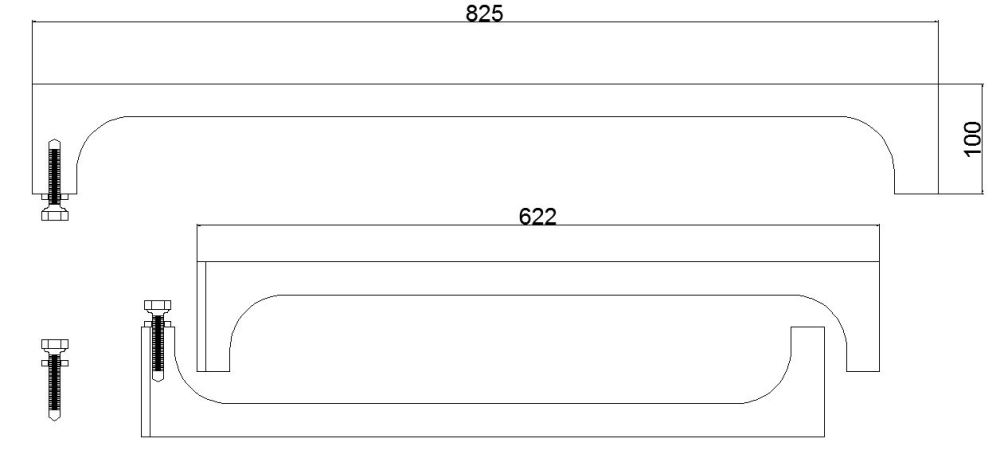

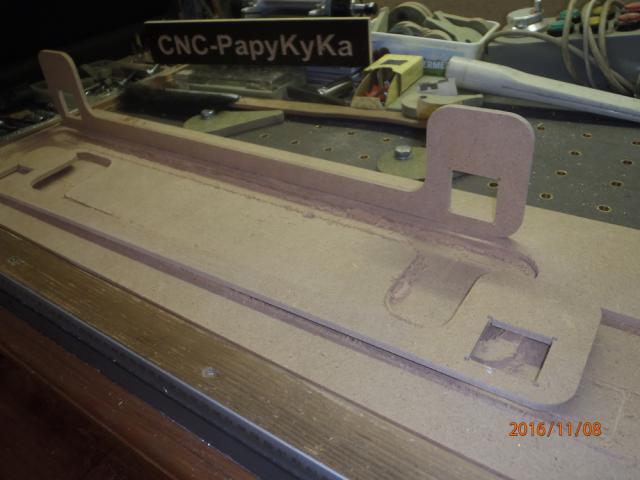

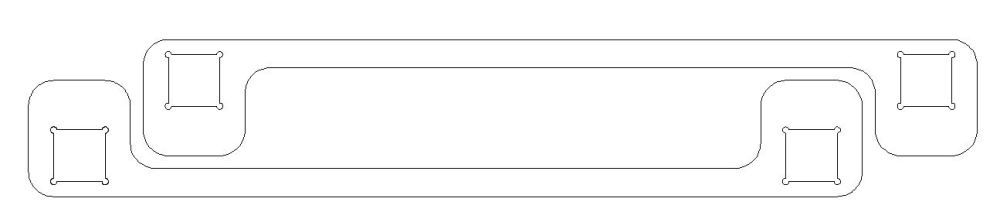

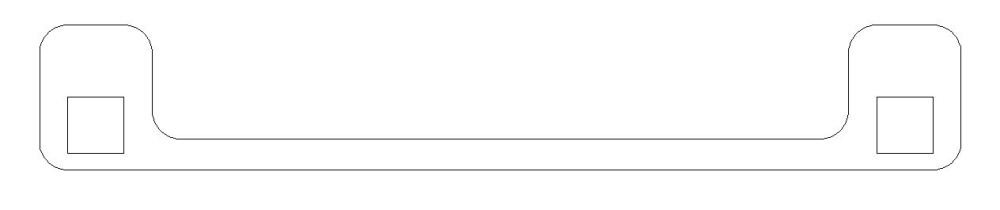

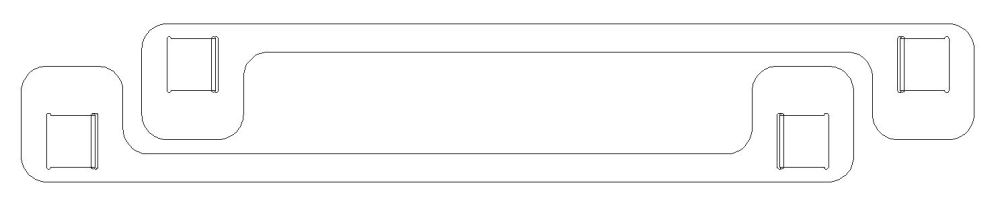

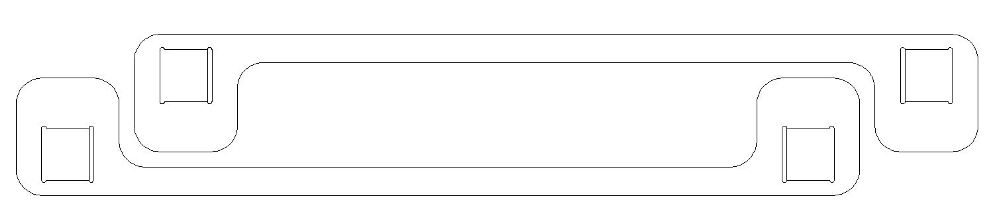

Le dessin des pieds latéraux.



Sera réalisé en MDF, pour un essais de montage, puis en aluminium de 3 ou 5 Mm.

Alors au boulot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 8 Nov - 15:27 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Essais raté.

Pourquoi ??, hauteur de 10 Mm trop haut, pour le passage des courroies.



En plus les tubes carré de 40 M sont bien trop serrant, et les coins sont vif, donc avec la fraise de 1/8 pouce (3.17),
Cela ne rentrera pas quand cela sera fait dans l'aluminium, en plus les carrés sur cette tôle ne seront que de 3 Mm de profondeur.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 8 Nov - 21:32 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Encore un modification de cette tôle qui servira de pieds.




Je pence que ce sera la derniere modification, car la fixation du moteur dois passé a traver pour fixer cette tôle,
Donc un essais en MDF sera fait, Voir sont montage de "CinKa-CNC" ICI, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 9 Nov - 17:08 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Et bien, NON, c'est pas bon !!!!!



Donc, voila encore un nouveaux dessin a réusiné, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 9 Nov - 21:45 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

C'est bon celui-la, sauf un oubli.



J'ai oublier de faire les trous, pour le passage de la transmission par courroies.

Ce sera fait dans la tôle d'aluminium final, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 10 Nov - 12:56 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Passons a l'axe 'Y'.





Même principe que pour l'axe 'X', a Plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 15 Nov - 01:12 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Bonsoir a tous.

Le dessin plaque support moteur du "Z".



En tôle d'aluminium de 3 Mm, plus un petit équerre sur l’arrière du chariot.



Une tôle de 4 Mm pliée a 90° pour support d'écrou bronze T8, fixer sur blocs SRB12uu de l'axe "Z".

A plus pour l'usinage, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 15 Nov - 12:14 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Petite modification de dessin fixation vis T8 du "Z".



Et aussi les pièces a usiné, "UneKa-CNC" va encore mise à contribution, serais possible de faire simplement un tracé a la main.



Mais pourquoi ce privé, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 16 Nov - 13:55 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Petite correction, car l'usinage précédent, n'ai pas bon.



Eh oui, cela arrivent de ce trompé de dimension, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 19 Nov - 14:33 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

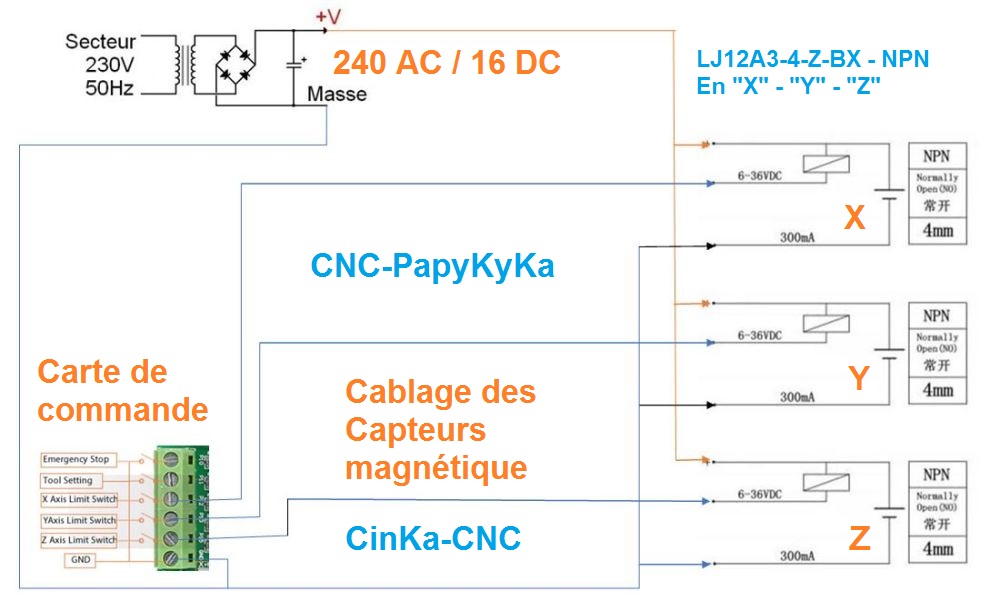

Les Capteurs Magnétique ont leurs supports.



Seront réalisé en tôle de 2 Mm en Aluminium, le deux a droite seront plié a 90°.

Reste a voir si cela est correcte, donc a voir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 24 Nov - 22:37 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

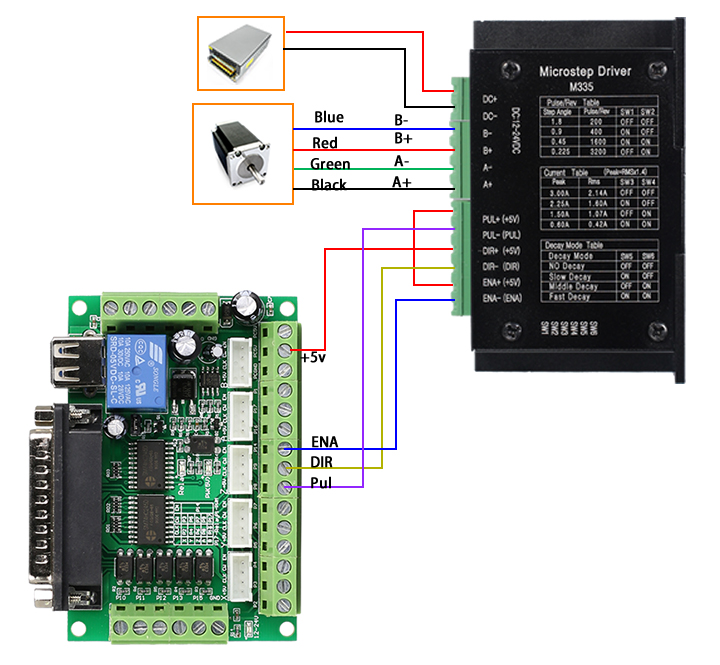

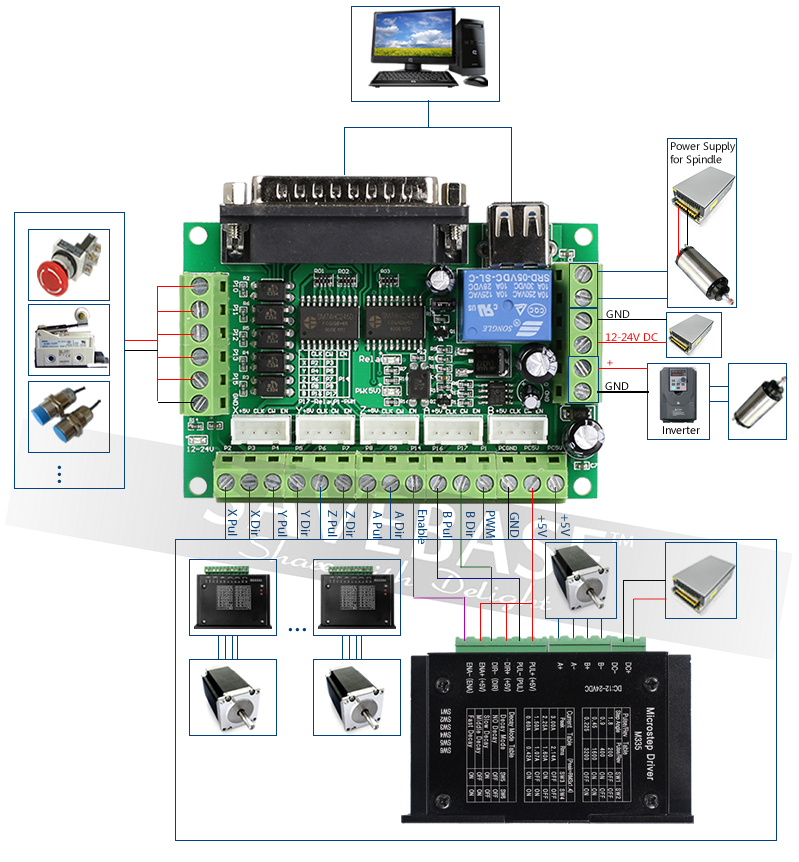

Bon passion a l’électronique.


Un lien pour sa utilisation "Mach3".



Enfin, une carte simple, l'électronique c'est un grand mot, car cela est simple, juste quelques pontages.





Cela est évident pour moi, et vous ?.

A plus PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 25 Nov - 20:34 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

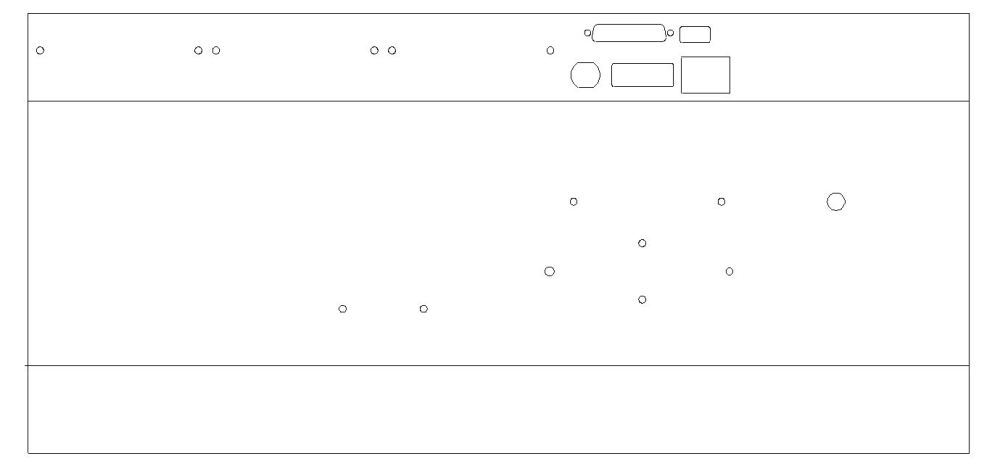

Et pour placé tout cela, que faire !!!.

Un boitier, cela vous va ??, la base de fixation de l'ensemble.



Cela est une premier ébauche, pour le test, des composants de connectique sont tous des récupérations de divers boîtier électronique.


Seul les condensateurs et pont de diodes sont neuf, A ++, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 26 Nov - 18:28 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Et bien voila les tests sont fait, reste a usiné ce dessin.





Mais ce sera pour un autre jour, PapyKy, qui dit Merci a qui....

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 1 Dec - 22:35 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

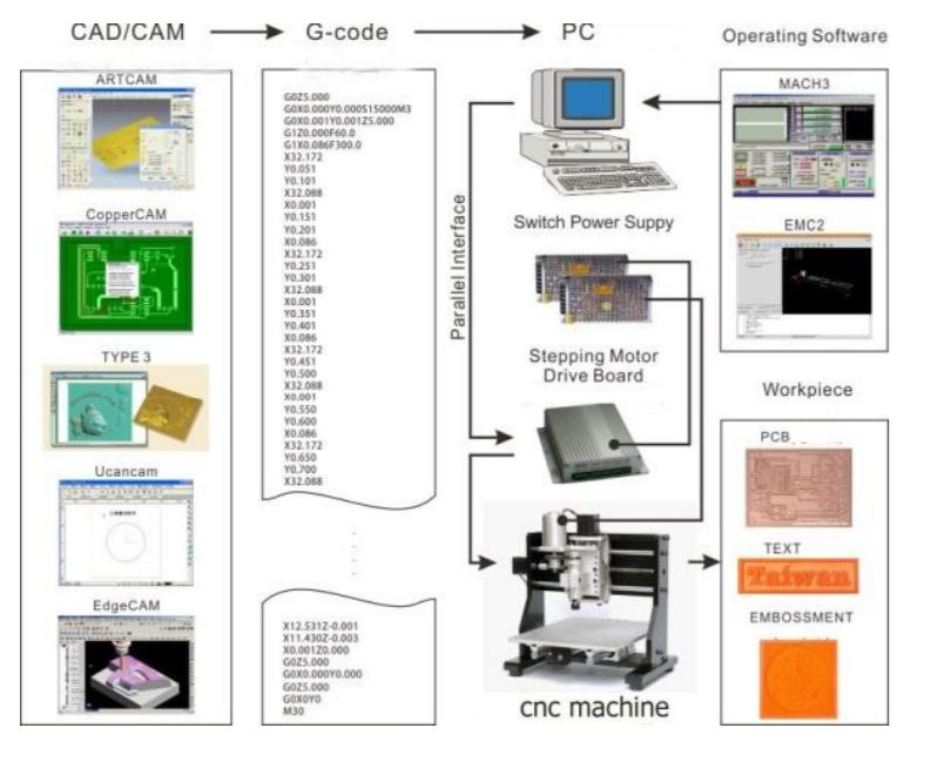

Principe de gestion de CNC.



Meilleur Logiciel De Téléchargement Gratuit.



Mais plein d'autres logiciel, A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 3 Dec - 16:34 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Quelques cote de l'encombrement total.





Et de les dimension Maxi d'usinage et trous de fixation des 'brûtes'


Les trous seront foré a 6.85 pour y placé des 'Tubtara' en M5 par le dessous.



A plus, pour l'aventure, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 4 Dec - 11:54 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Petit dessin pour la création des pieds.



A usiné sur "UneKa-CNC", a bientôt, PapyKy qui va être assisté.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 6 Dec - 11:44 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Un renfort des pieds du plateau.



Sera tiré de bois dur de 'Récupal', comme toujours, A ++ PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 10 Dec - 12:18 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Tôle de support de broche de 10 Mm.



Pour un petit fraiseuse de 450 Watts de récupération, et placement d'un 'marker' dans le bute de dessiné sur papier.

Voir ce qui me reste comme tôle d'aluminium ??, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 Dec - 12:30 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Moi il me reste cela, a faire,





Et se sera la mise en place du PC, et de l’installation des logiciels, et de configuration de Mach3.











Etc........ a plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 15 Dec - 12:05 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Petit ajout.



Un bout d'alu, pour servir de masse, sur une les entrées de la carte de commande LPT, A++ PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 16 Dec - 21:19 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Bon, il faut couvrir le boitier qui contient l'électronique de la 'Bête'.



Des trous pour la ventilation naturel est prévue, mais pas de ventilateur, pas utile, car pas de chauffe excessible, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 16 Dec - 22:37 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Reste a découpé, percé et plié.



"UneKa-CNC" sera encore mise a contribution pour cette tôle, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 22 Dec - 12:16 (2016)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Salut a tout ceux qui me suivent, Merci a eux, mais un petit message serais bien venu, NON ??.

Et bien ce précédant dessin n'est plus conforme a cause des modification des drivers placé dans le boitier.



Reste a la fabriqué, A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Jan - 16:27 (2017)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

Salut a tous,

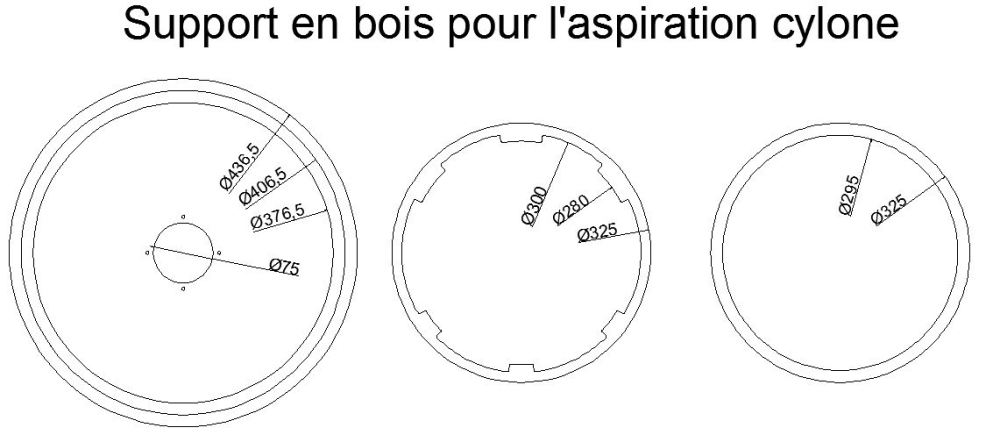

On a besoin d'une aspiration, donc petit dessins en fonction de que l'on a comme aspirateur.



Toutes les cotes sont fonction des dimensions que l'on a prise sur les différents pièces de l'aspirateur, (Recup encore un fois), A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,544
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 8 Jan - 22:53 (2017)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium. Reply with quote

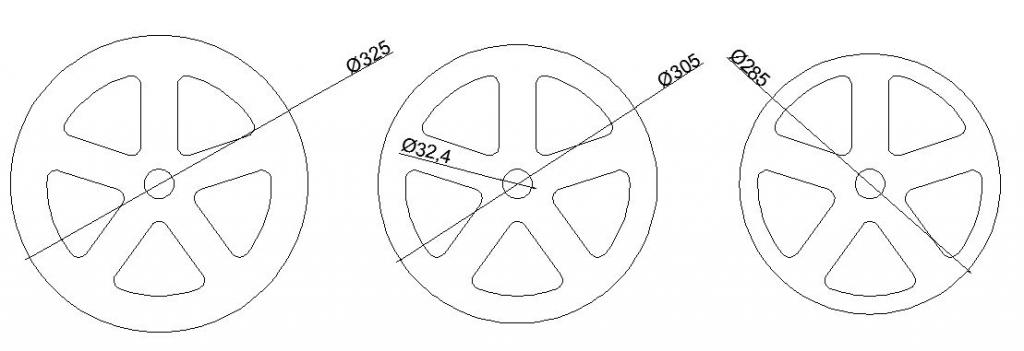

Mais aussi des renforts a l’intérieur du bac de récupération des copeaux.



"UneKa-CNC" sera mise au travail, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 12:39 (2019)    Post subject: "CinKa-CNC", Les dessins pour sa création en aluminium.

Back to top
Display posts from previous:
Post new topic   This topic is locked: you cannot edit posts or make replies.    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
