La construction de la Chti-CNC-1.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 8 Oct - 15:07 (2016)    Post subject: La construction de la Chti-CNC-1. Reply with quote

PublicitéSupprimer les publicités ?
Salut a tout, un membre, a démarré les plans d'une machine.



En voila une vidéo de l'axe 'Z', le plus compliqué a réalisé, et le premier a usiné.

A bientot pour d'autres, photos et vidéo sur sa construction, PapyKy.
[/font]
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 27 Oct - 10:31 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 13 Oct - 12:23 (2016)    Post subject: La construction de la Chti-CNC-1. Reply with quote



https://www.lidl-shop.be/fr-BE/PARKSIDE-Ponceuse-excentrique-air-comprim/p1…
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 19 Oct - 10:23 (2016)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Bonjour à tous Smile

Nous venons d'usiner les tôles d'aluminium de l'axe Z
Je vais passer maintenant au perçage et taraudage Smile

J'ai fait quelques essais.
Perçage et taraudage pour une vis M5.
J'ai donc inclut une rondelle plate et une rondelle CS (Conique Striée).
Je vis ! Je sers ! Mais il est vrai que l'aluminium si on sert trop fort ... On foire le filetage et on tourne la vis dans le vide.
Je pense utiliser des filetages rapporté ou des inserts (Ecrou noyé a sertir).

Les filetages rapportés demande des outillages spécifiques assez couteux.
Je pense utiliser des inserts (écrou noyé a sertir). Il faut juste acheter un pince spécifique qui est abordable niveau budget.

Qu'en pensez vous ?

Par contre je ne sais pas quel diamètre prendre pour des inserts pour une vis M5 par exemple.

Peut être que vous pourriez m'en dire d'avantage. Peut être Est-ce une mauvaise idée ...


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Oct - 11:11 (2016)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Salut a tous les suiveurs.

Pour moi, des inserts n'est pas utile dans le cas de vis de 5 Mm, mais utilisé des vis sur toute l'épaisseur de ta tôle (10 Mm).

Arraché un filet bien fait, sur les 10 Mm en vis de 5 Mm, tu a du surement dépassé le couple normal, NON ??.

Fait un essais a la clef nanométrique (3/8 & 1/2) et tu verra que cela n'est pas utile.





A plus pour des photos, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 19 Oct - 11:14 (2016)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Bonjour Smile
A ce propos concernant la visserie.
C'est mieux de la visserie en acier ou en inox ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Oct - 11:30 (2016)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Bon jour a toi.

Cela n'a pas importance, l'inox n'est pour moi, qu'un plus, mais n'est pas utile dans de l'Alu.



De la visserie dit de 'commerce' en 4.8 est suffisante, puisque ce sera toujours le filetage dans l'Alu qui cédera.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 15 Nov - 21:34 (2017)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Bonsoir à tous !
Cela fait très longtemps que je ne suis pas venu pfiouuu !!!
Mais je suis toujours là !
Le projet était juste en attente !
j'avais des imprévu personnel et professionnel Smile
Mais je suis décidé a finir le portique à partir de maintenant !
Je reviens donc ou j'en étais. Je suis à la recherche d'un site internet qui propose de la visserie car je vais devoir en acheter pas mal pour mon portique.
Quelqu'un connait de bon site internet pour commande de la visserie à prix raisonnable ?


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Sat 25 Nov - 18:33 (2017)    Post subject: La construction de la Chti-CNC-1. Reply with quote

salut


va voir ici, de tres bon prix en quantite


a+
GC


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 25 Nov - 18:56 (2017)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Bonsoir a vous deux.

Dir ou trouvé, est dificile, car chaque ville, village, a sa version de super GSB, ou il peut trouvé sont Mathos.

Mais ou cela, Gilles, ,,,,, pas de lien
, Bon WE, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Sun 26 Nov - 07:20 (2017)    Post subject: La construction de la Chti-CNC-1. Reply with quote

salut


OUPS.....................

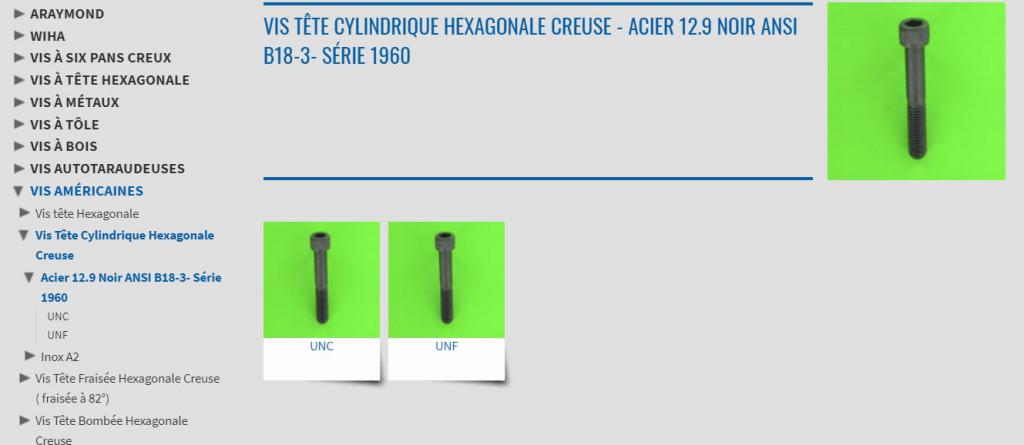

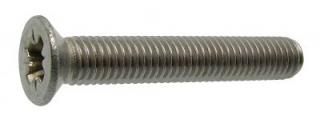

https://www.visseriefixations.fr/vis-a-six-pans-creux.html



oubli reparé


a+GC


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 26 Nov - 08:47 (2017)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Pas mal ce lien.

Il expédie partout dans le monde, sans limite de quantité, ce qui est rare.



Car l'on y trouve aussi des vis de type US, ce qui est rare en Europe.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 26 Nov - 13:14 (2017)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Salut
Merci pour ce lien 😀
Je vais regarder Ça de plus prêt
Dites moi j'hésite sur le type de visserie avec l'aluminium car vis inox dans de l'aluminium Ça risque de créer un phénomène de corrosion avec l'humidité dans l'air et les vis en métal également... Que feriez vous ? Vis acier zingué ? Classe 8 ?... Un peu perdu lol


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 26 Nov - 16:19 (2017)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Salut Justin.

Les vis, en zingué est largement suffisant, n'est assez humide,
Pour crée de la galvanoplastie, si tu met un peu de WD40 au filetage,
De toute façon le filetage dans l'aluminium sera toujours le point faible.

Donc 4.4 en qualité est toujours suffisant.

A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Lejac


Offline

Joined: 08 Feb 2015
Posts: 135
Localisation: France, Lot
Locomotion: I have a Stream
Loisirs: Bricolages divers
Date de naissance: 28/11/1971
Masculin

PostPosted: Sun 3 Dec - 11:39 (2017)    Post subject: La construction de la Chti-CNC-1. Reply with quote

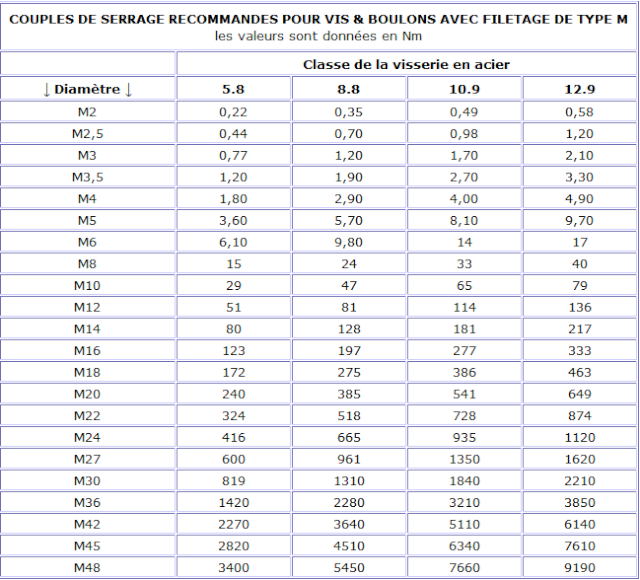

Cool, merci pour le tableau des couples de serrages,

Il va rejoindre le mur de mon atelier Smile

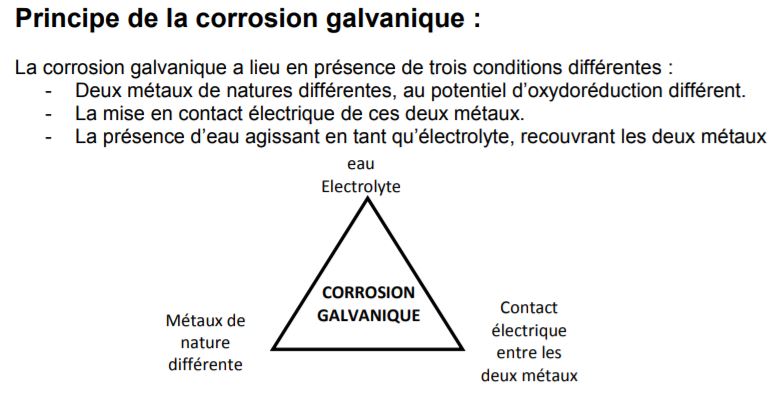

Pour la corrosion alu/acier, sur mes vieux moteurs Bernard (années 1950...)
ça se passe plutôt bien, jamais eu de grippages.

Sur le motoculteur Staub, côté boue c'est plutôt fonte/acier avec boulonnerie bronze,
Pareil ça ne bouge pas (mais je crois que de si belles constructions ne se font plus

Vive le jetable !) @+

Remis en forme pour plus de lisibilité, car PapyKy, n'a plus des yeux de vingt ans.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
-- l'hésitation c'est la ruine --


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 3 Dec - 13:18 (2017)    Post subject: La construction de la Chti-CNC-1. Reply with quote

Salut a tous.

Cela est sûr que les assemblages ont fortement évolué au file du temps,
La visserie en laiton est maintenant souvent délaissée au profit de l'inox.

Et pourtant c'est, a mon avis le meilleur des assemblage sans oxidation galvanique.



Mais cela a un prix et en plus pas facile a trouvé en GSB.

Enfin les CNC, ne sont pas utilisée en milieu humide, et si c'est le cas, la lubrification peut-être ajouté,

Par du WD40 (usinage d'aluminium ou autre métaux), et en cas de long usinage,
Toujours la passibilité d'utilisé de l'huile soluble (2%) dans de l'eau déminéralisée (eau de pluie).


Arrosage: utilise-t-on le bon lubrifiant ?

Dans ce cas prévoir un bac de récupération du fluide, une pompe a eau et de l'air comprimé.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 20:30 (2019)    Post subject: La construction de la Chti-CNC-1.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
