PostPosted: Mon 11 Apr - 06:48 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

PublicitéSupprimer les publicités ?
bonjour

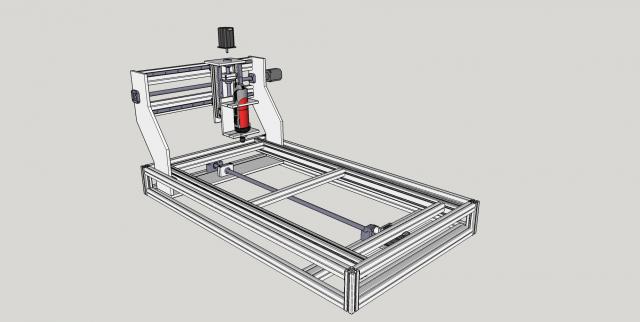

je me lance après mure réflexion dans le projet d'une CNC, mais dans un 1er temps je m'occupe que de la partie mécanique




que devra t'elle faire ?? : aussi bien du circuit imprimé que du bois et de l'alu épaisseur 5mm mini


pour la broche j'ai pensé faire un adaptateur pouvant recevoir :

- une Kress pour l'alu
- une dremel pour les CI
- une makita RT0700CX2J pour le bois

les fin de course

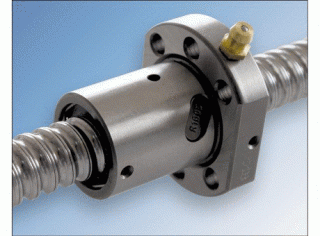

pour les déplacement de l'axe Y une vis à bille de 1000mm en Ø16
pour les déplacement de l'axe X une vis à bille de 610mm en Ø16

pour les déplacement de l'axe Z une vis à bille de 250mm en Ø16

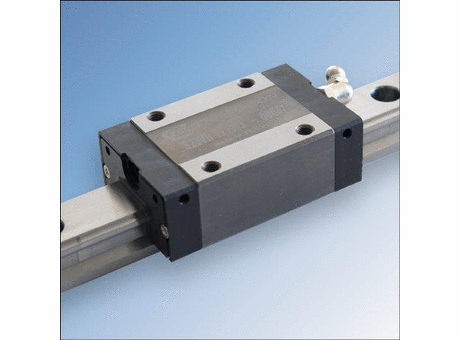

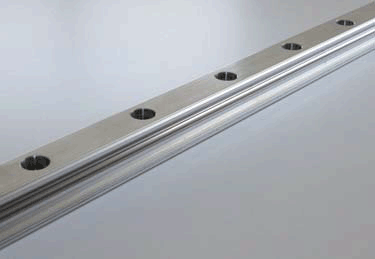

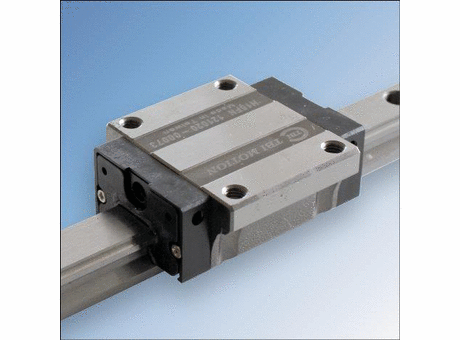

pour les rails 15mm de large,  4 paliers large pour l'axe Y qui supporteront le portique



4 paliers étroit pour l'axe Z et 2 paliers étroit pour l'axe des Z, [/font]les paliers fixes et libre pour les axes Z et X

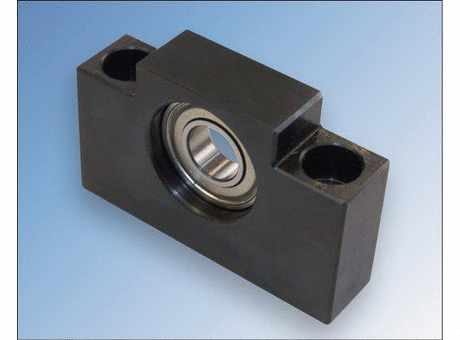

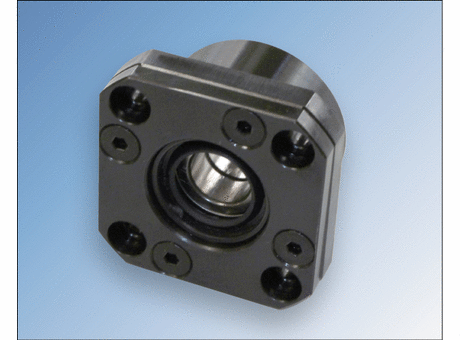

les paliers fixes et libre pour l' axes Y



j'attend vos critique avec impatience avant de commander quoi que se soit étant à 15000 bornes j'ai pas droit à l'erreur

a+ gilles


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 11 Apr - 09:54 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Salut Gilles.

Donc si je te comprend bien, tu est dans le projet de construction d'un CNC ?.

Et ou a tu trouvé cette photo de CNC,

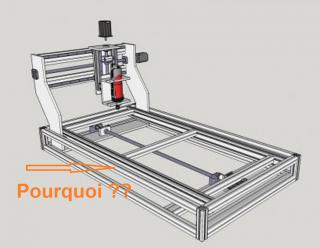

Pourquoi deux fois deux traverse ????

C'est quoi comme fin de course    ??

Et pourquoi pas cela des magnétiques, moins chère et plus simple a mettre en place. 22€26 pour 10 pieces.
C'est vrais qu'il en faut que trois, si trois moteur, ou quatre si deux moteur en "X".


Ici premier test, de "DeuKy-CNC", qui en en cour de montage.




Pour le reste, c'est tout a fait correcte, quoi que, pourquoi plusieurs broches, Pas utile.

A tu regardé les construction de "UneKa-CNC" qui est similaire a ton projet, en tout 6 pages a parcourir.



Sont dernier usinage hier, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 11 Apr - 17:24 (2016); edited 2 times in total
Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Mon 11 Apr - 10:29 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

bonjour et bonne journée

pour la fin de course, c'est bien des magnétiques
pour la photo de CNC, c'est moi qui l'est faite avec sketchup
shéma sketchup
 N'ai plus disponible.

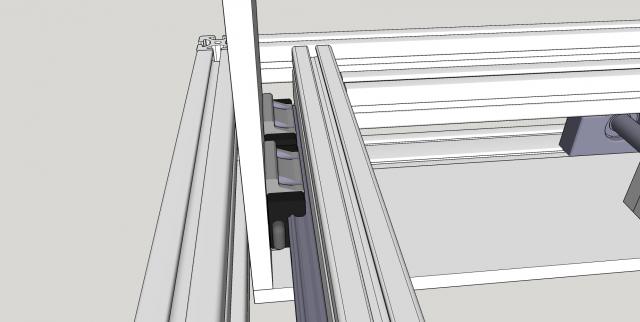

et pourquoi 2 traverses, la 1er traverses supporte le rail



et la 2eme pour l'habillage les traverses recevront sur les flans du CP,mélaminé ou du plexi j'ai rien défini à se sujet
pour la broche, la kress pourrais tout faire à toi de me le dire cela évitera les différents supports
http://www.kress-elektrik.com/Outillage-electroportatif.71 M5f798aabb13.0.h…

j'ai lu l'article de uneka belle bécane et de bonne idées a piquer  Very Happy  avoir un tour et une fraiseuse qui taille dans du 10mm ça aide pas mal
ou peut on trouvez ces petit boitiers de connections



a+


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 11 Apr - 13:16 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Bonjour a toi, Gilles.http://cnc-papykyka.xooit.be/images/wysiwyg.html?5

Je vais regardé ton dessin ce soir,

Pour les boîtiers, ce sont des boites de connexion de téléphonie avec des connections interne simple et suffisant.

Les câbles des moteur Pas à Pas, sont sensible au fréquences parasite, donc les câbles de téléphone sont bien utile car 'faradisé',
Et relier a la masse , en plus ce sont justement de paires torsadée, justement pour évité les fréquence parasite.





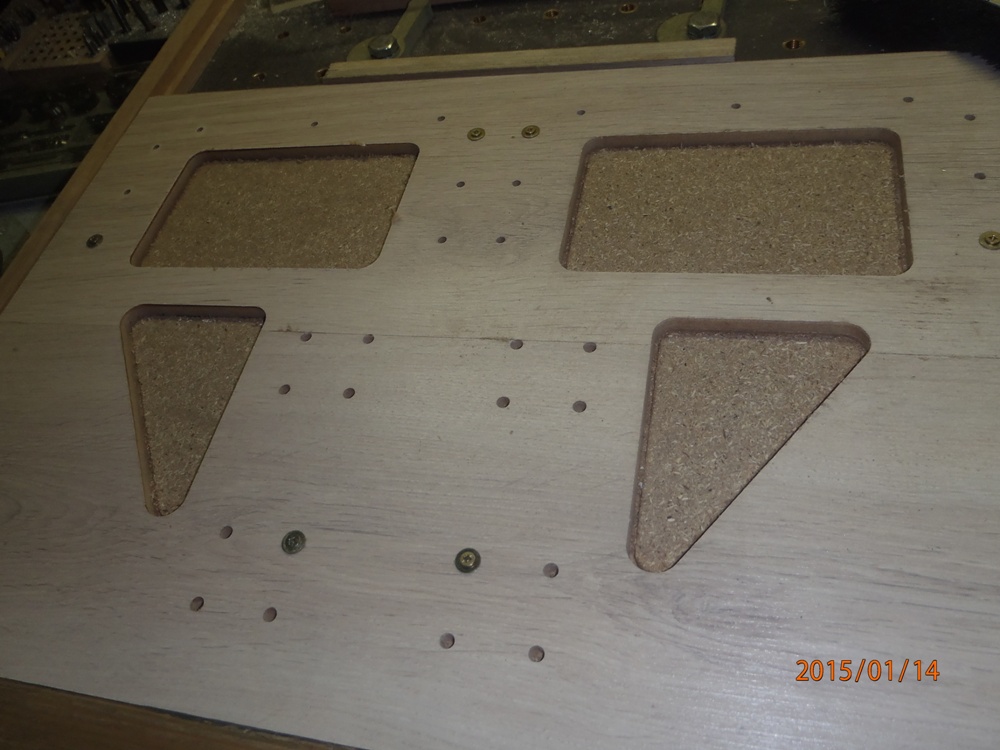

Usinage d'aluminium par "UneKa-CNC", un palier pour recevoir un roulement pour vis a bille pour "TroKa-CNC".
Petit tour mécanique en cours de modification en CNC.




 Pour moi, les 4 longeur en "X" ne sont pas utile,

Mais très beau dessin, je ne sais pas utilisé ce logiciel de DAO, un jour peut-etre !!!.
A plus, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Mon 11 Apr - 16:35 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

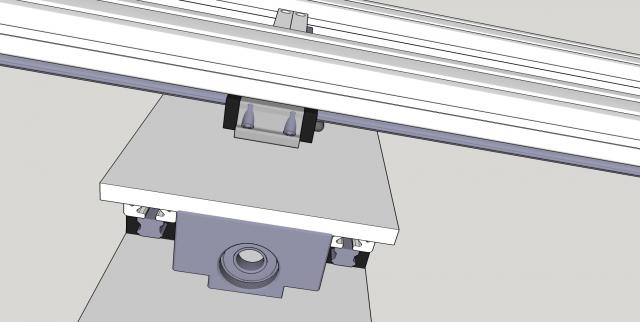

donc suivant ton idée je vire les 4 paliers court sur l'axe des X
et je les remplaces par 2 paliers large


je modifie le plan pour voir de visu


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 11 Apr - 17:05 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Bonsoir Gilles.


NON, tout laissé les quatre,  comme cela,





Les paliers sur cette axe " X" est bon, au max des possibilités de la largeur du portique (+/- 250 Mm),
Plus c'est large, mieux c'est.


Pour que l'axe de la broche, sois le plus au centre de ces deux palier, c'est correcte,
Mais les profilés extérieur ne servent a rien, puisque la table sera posée sur ceux intérieurs.


Pour la broche, un broche haute fréquence (400 Hz) est plus robuste, car moteur triphasé sans balais,
Et moins de bruit aussi, et la variation de vitesse ce fait sur le VDF/VFD, commandé par le logiciel Mach3.





C'est une modification qui sera réalisée sur "UneKa-CNC" dé que possible.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Mon 11 Apr - 18:02 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

je parle de l'axe X ou j’enlève les 4 paliers étroits que je remplace par 2 paliers large
pour avoir plus d'assise





 aucunement j'enléve les 4 paliers sur l'axe Y


pour les broches super belle bêtes mais il envoi pas à la reunion


si les profilés extérieurs servent de support à l'habillage




Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 11 Apr - 18:15 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Salut a toi.


Pour moi les axes sont "X" pour la longueur de table,


L'axe "Y", est celui sur le portique, et le "Z" celui de la broche.

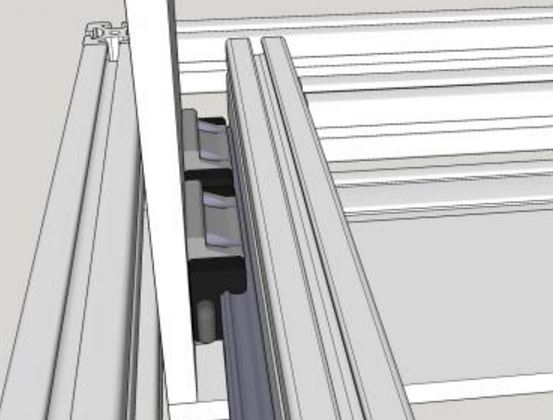

Pour l'axe "Y" sur le portique, au lieu de deux large, c'est mieux quatre petit,
Car ainsi la VàB est au centre des paliers, c'est plus stable.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Tue 12 Apr - 06:07 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

bonjour
houla la honte , ta raison  Wink
normal je suis sous l'equateur, j'ai tout inverse  Laughing


au final on est d'accord sur le principe


si tu vois autre chose que je puisse clore la partie pièces


a+


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 12 Apr - 07:51 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Salut Gilles.


Petite question, il y a t-il un décalage horaire en l’île de la réunion et l'heure de paris ??,
Pour un maître horloger, cela n'es surement pas une question difficile !!!!!!.

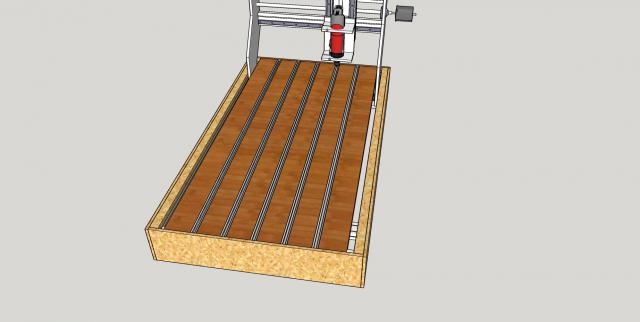

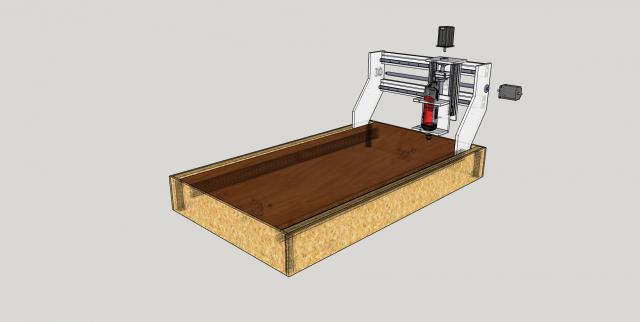

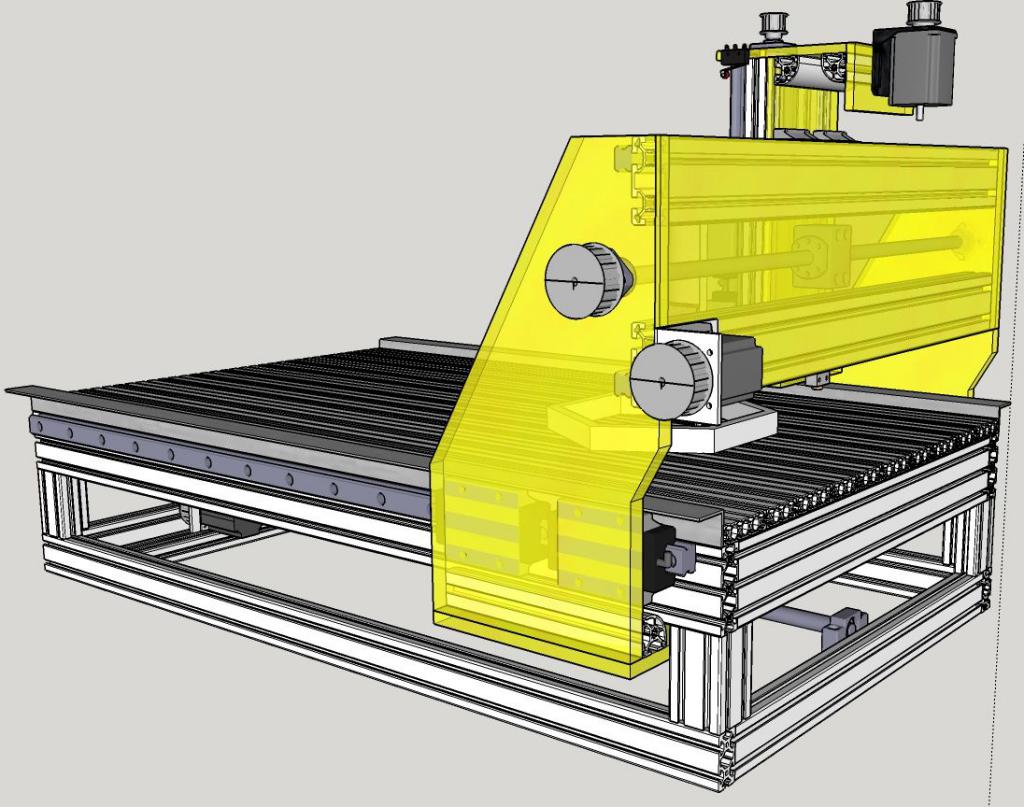

Sur ta derniere photo, tu représente du bois tout le tour du plateau,
Donc un fente pour laissé passé les montants du portique, Pourquoi ?.

A savoir, que tu va avoir un tas de copeaux qui vont ce retrouvé coincé, dans cette Voyager Espace, NON ?

Quel sera les dimension finale d'usinage, a tu déjà une idée ??

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Tue 12 Apr - 14:08 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

salut


pour le décalage on a +2h en ce moment et quand vous passez à l'heure d'hiver on a +3h


concernant l'espace pour le portique celui-ci sera partiellement bouché avec une grosse lame de plastique fendue comme ceux
que l'on trouve dans les supers marche qui font la séparation entre le magasin et la réserve.
De plus les palier à billes seront équipés de système racleur qui enlevé les saloperies sur le rail et le protége.
En plus de toutes ses protections,une aspiration sera aussi installée en amont


pour l'usinage je pense avoir un cadre de :950 x 600 x 200


je repart dans le dessin et je remet les 4 paliers cote portique


tu me dira faire et défaire c'est travaillé


a+


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 12 Apr - 15:19 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Salut a toi.

Je ne vois pas possible avec les dimensions données au départ, comment avoir cela.
A savoir de :950 x 600 x 200 Mm

pour les déplacement de l'axe X une vis à bille de 1000 mm en Ø16
pour les déplacement de l'axe Y une vis à bille de 610 mm en Ø16
pour les déplacement de l'axe Z une vis à bille de 250 mm en Ø16


Replacé les axes dans le bon sens ' X & Y' inversé.

Décompté 50 Mm sur la longueur des VàB, c'est très peu, en plus l'axe "Y",
Serais selon moi de 610 - 50 = 560 Mm.

Donc un Maxi de 950 en 'X' - de 560 en 'Y' & de 200 en 'Z', (Fortiche le Mec !!!)



Mais pour cela serais vraiment compté l’aisance de 8 Mm pour ne pas allez a butée sur les paliers des VàB's.

Pour moi, si tu arrive a 900/925 - 510/535 - 150 Mm, ce sera bien,
A la condition que les raies soit plus longue de 200 Mm que les VàB.

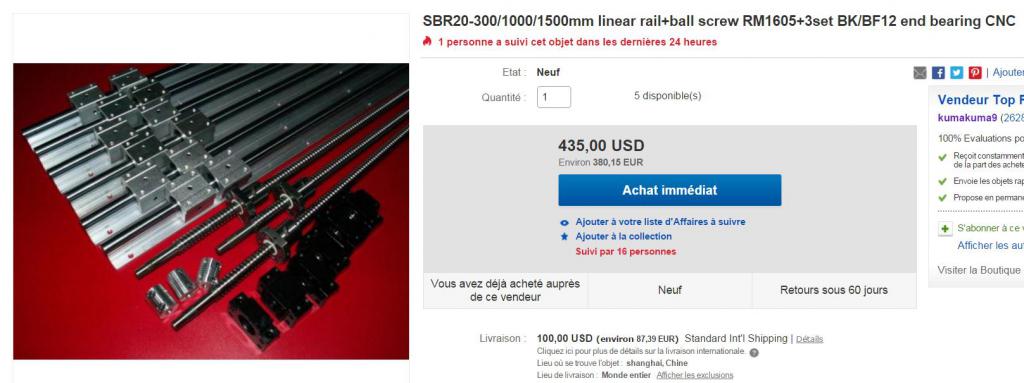

Offres sur Ebay, ou j'ai déjà commandé plusieurs fois, A plus, PapyKy.




A plus, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 12 Apr - 17:42 (2016); edited 2 times in total
Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Tue 12 Apr - 16:38 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

comme ta pu le constater j'ai enlever 50mm pour avoir cette mesure
j'ai pas pensé au butée des vis sur les paliers


maintenant 900 x 510 x 150 c'est pas mal
idéalement 850 x 500 x 100 me suffirais en déplacement


qu'en pense tu ?? quelles seraient selon toi les modifs à faire


a+


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 12 Apr - 17:49 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Salut Gilles.

Rien, si tu reste avec au moins 4 patins sur chaque axe, pour moi,c'est bon.

Et c'est vrais que 850 x 500 x 100, avec une seul VàB dans l'axe 'X' c'est vraiment le maxi.

Quand tu a fini ton dessin poste le pour le voir, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Tue 12 Apr - 18:48 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

par contre je viens de corriger une erreur j'ai remplacer la vis de 250 par une de 300mm
j'avais oublier l'attache moteur  Mr. Green


je pourrais avoir une montée / descente de +100mm et me ferais baisser de 30mm le portique


j’essaye de minimiser un max les jeux jeux (défaut horlogerie)


je modifierais les plans demain il faut que je m’attele à mon serveur j'ai trop attendue pour les mises à jours
il faut que je le installe entièrement au moins je pourrais remettre en place mon FTP sa aidera pour prendre plans etc...


bonne soirée à +



Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Wed 13 Apr - 18:11 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

voici la mise à jour du plan de la cnc


- pose de 4 patins sur le plateau de la broche
- nouvelle vis à bille pour la broche 300mm au lieu de 250mm


le shéma
N'ai plus disponible.


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Thu 14 Apr - 11:50 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

bonjour

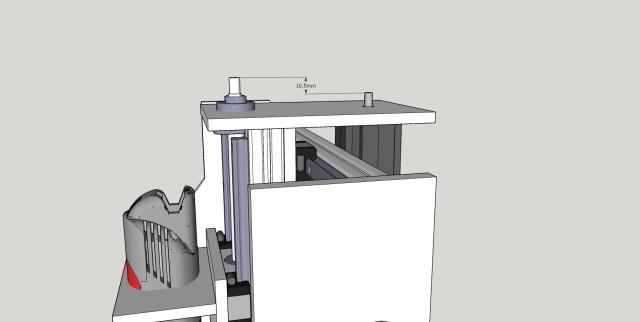

voulant mettre le moteur de la broche sur poulie + courroie, je me heurte à un petit problème
les axes moteur et vis ne sont pas à la même hauteur
comment palier c'est 16,5mm

a+



Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

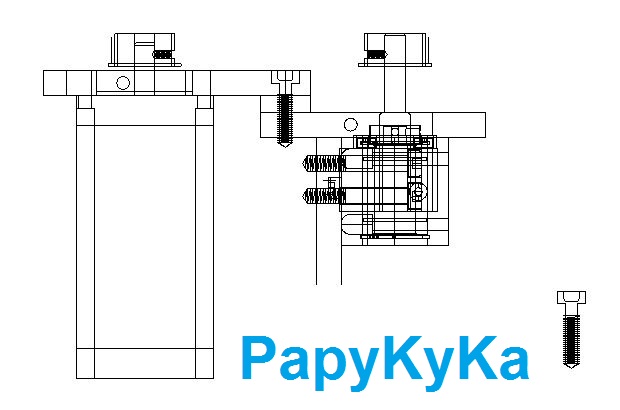

PostPosted: Thu 14 Apr - 12:59 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Salut Gilles.

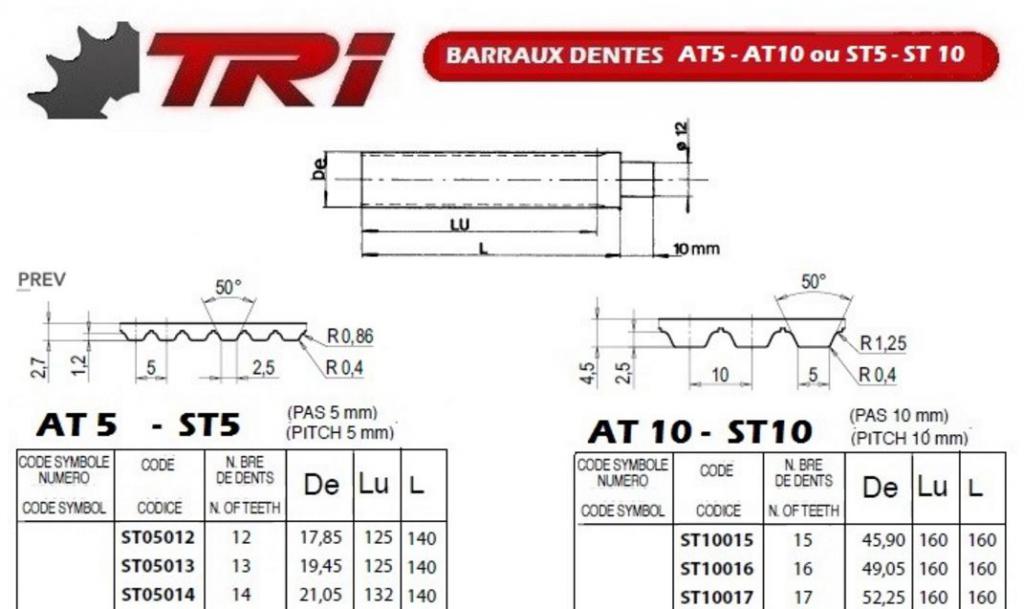

Pas grave, deux solutions, soit acheté un barreaux  pour fabriquer les poulies.





Ou encore mettre le moteur vers le haut sur des entretoises,





ou faire un escalier, en couplant le support, placé des entretoises et placé un renfort latéraux, A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Thu 14 Apr - 17:56 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

salut


j'ai lu qu'avec ton plateau de travail de ta cnc tu étais assez emmerde car il avait tendance à bananer
et comme c'est un plateau epais mais fragilise par un nombre important de cheville laiton

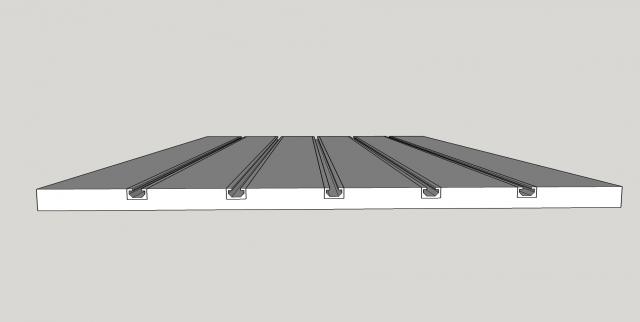

ne serais t'il pas mieux de mettre des profilés alu 20x11  qui laisserais plus de 20mm de dur sur toute la surface de ta table
et les rails rigidifiront la table


c'est une idée je me trompe peut être


a+ gilles







Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 14 Apr - 18:31 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Salut Gilles,


Oui ce que tu dit est juste, mais de tout façon pour être bon partout,
Tu doit rectifier ton martyr, et que tu doit de toute façon en mettre un si tu ne veut pas usiné ta table.





En plaçant des profilés comme sur ta photos, tu va aussi avoir une déformation,
Le mieux serais un table tout Aluminium, mais vu le prix.......


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Sun 24 Apr - 09:01 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

salut à tous

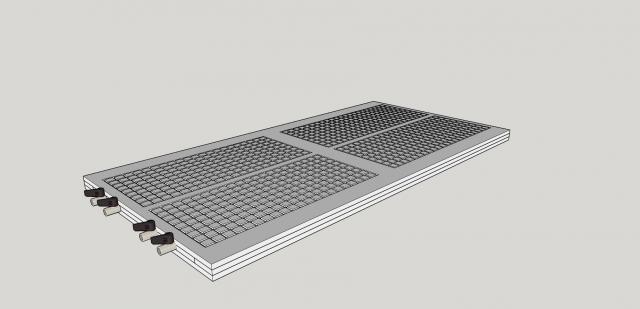

une table à dépression 4 voies qui équipera ma cnc





a+


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 24 Apr - 09:19 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Bon dimanche a tous.




Cela est une solution, pour l'usinage de plateaux de bois.


Mais pour de petites pieces a usiné, comme de l'aluminium, qui serais percé d'un multitude des trous,
Cela n'est pas la solution.





Mais c'est une des possibilité, Bon WE & 1 Mai a tout ceux qui le fête, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Mon 25 Apr - 10:48 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

salut papy


n'ayant pas encore ma cnc, ta réponse me pose un doute


une fois que tu as posé ton joint supérieur aux dimensions  délimitant ta pièce, tu met dessus un tapis caoutchouc de 3mm d'epais
tu le perce de quelques trous au endroits ou ta pièce est pleine et en voiture tu perce. Ta pièce sera toujours maintenue grâce au tapis


tu me dira facile à dire  Very Happy  je peux pas tester . Mais c'est le propre des forums trouvez le pourquoi du comment


a+


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 25 Apr - 14:54 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Salut Gilles.

Le plus simple, pour maintenir ton brute,, c'est de l’autocollant double face 'Moquette'.


Tu fait les plus petits des trous, ou des trous qui sont dans une partie inutilisée,
Avec cela tu fixe au plus fort, sur un martyr, et tu découpe ta pièce.







Ou encore avec un petit martyr, avec des coins en bois, ici utilisé pour de MDF de 200 x 100 Mm,
et utilisé samedi plus de 200 fois sans probleme de fixation.








A plus, PapyKy.




Beaucoup de possibilité pour le clam-mage des brutes, A toi de savoir, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 28 Apr - 15:20 (2016); edited 1 time in total
Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Tue 26 Apr - 18:47 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

bonjour


j'aurais besoin d'un petit renseignement technique


comment est déterminé la surface de travail ?


comment est déterminé le point zero de tous les axes ?


merci d'avance
a+ gilles


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 26 Apr - 19:01 (2016)    Post subject: Mon projet 1er CNC. Reply with quote

Bonsoir Gilles.


Les 0.0.0. des axes sont sur des fin de course, soit magnétique ou mécanique.




Et les dimensions sont déterminé, sois sur des autres fin de course,
Mais cela n'est pas utile, car dans Mach3, cela est déterminé sur le logiciel.

Cette CNC, n'est pas encore opérationnelle, trop de chose a faire.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Thu 23 Feb - 13:52 (2017)    Post subject: Mon projet 1er CNC. Reply with quote

Salut

refonte totale de la CNC

- rehaussage du Z (100mm)
- passage à des profilés de 40x80 pour le Y
- rail prismatique de 25mm pour le Y et le Z
- rail prismatique de 30mm pour le X
- vis à bille de 20mm au pas de 5 pour le X (réduction du flambage)
- refonte du châssis
- portique en alu de 20mm avec des patins de 130mm de long
- possibilité de mettre une table alu en profile de 20x20

moteur
- 4.2Amp pour 3Nm de couple de maintien
avec un nbr de pas/tours de 400, j'obtiens une vitesse de 280 tr/mm pour
une avance de 84 mm/mn avec une précision de 0.0125mm

les profilés sont arrivés, hélas il me manque les vis en M6x12
ainsi que les écrous M6/M8 pour les profilés du Y à fente de 10mm
tout ça est en commande



a+ gilles


Back to top
Admin : PapyKy
Administrateur

Online

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 23 Feb - 14:40 (2017)    Post subject: Mon projet 1er CNC. Reply with quote

Salut gilles.

Ah oui, là, tu a vu lourd, et quel serais les dimentions usinables ??.

Une seule VAB sur le 'X', Avec ce poids, il serais mieux de passé au Nema 34.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
gilles974


Offline

Joined: 10 Apr 2016
Posts: 47
Localisation: reunion
Locomotion: auto - moto et ma paire de basket
Loisirs: plongée, randonnée - bricolage
Date de naissance: 22/12/1958
Masculin

PostPosted: Thu 23 Feb - 15:38 (2017)    Post subject: Mon projet 1er CNC. Reply with quote

slt

non pas besoin de passer au nema 34 le couple du nema 23 est largement supérieur
en prenant un poids surdimensionne de 100kg j'ai besoin de transmettre 0.08Nm

pour les dimensions (approximative) d'usinages, env. 750 x  570 voir +

la table alu fait 1220 x 700, j'ai plus géré la rigidité que les dimensions  d'usinages

a+


Back to top
Contenu Sponsorisé






PostPosted: Today at 12:00 (2019)    Post subject: Mon projet 1er CNC.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
