Des roues type chemin de fer, par LayKa-CNC.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 31 Mar - 22:32 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.

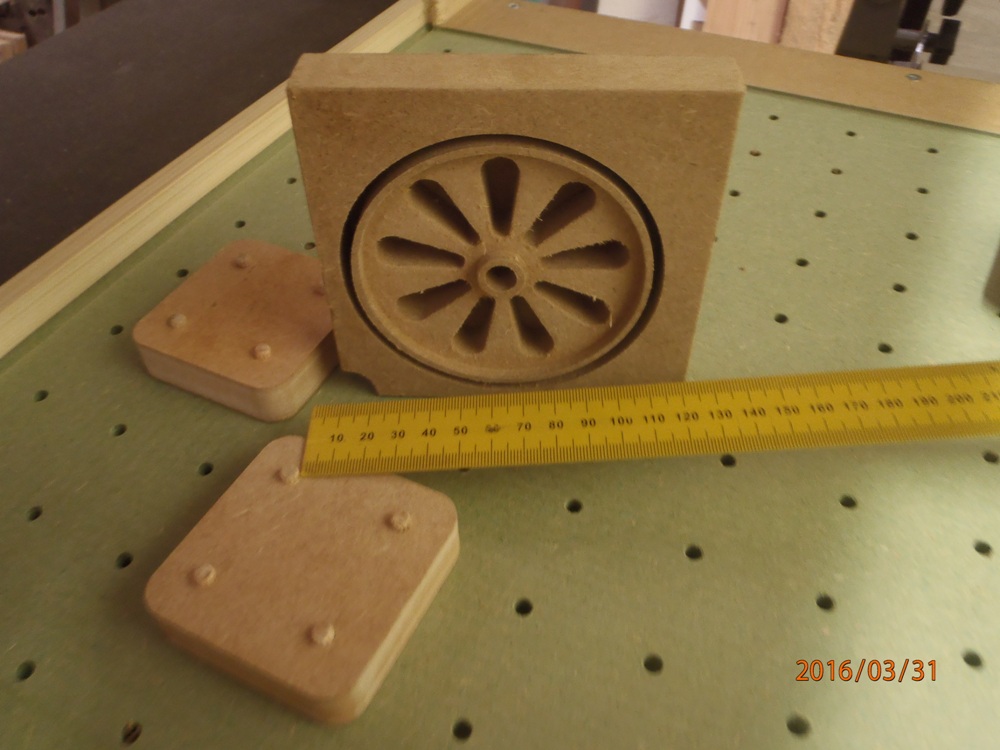

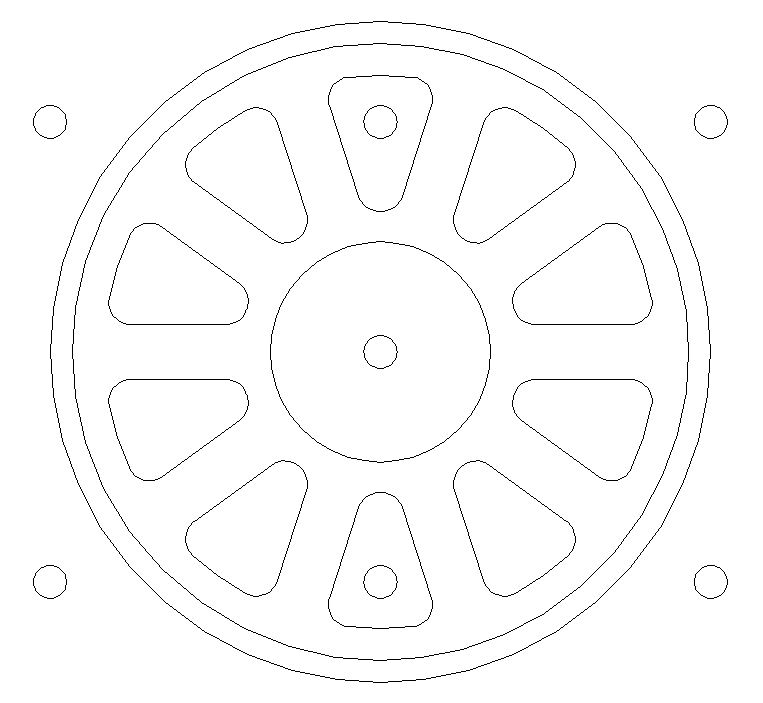

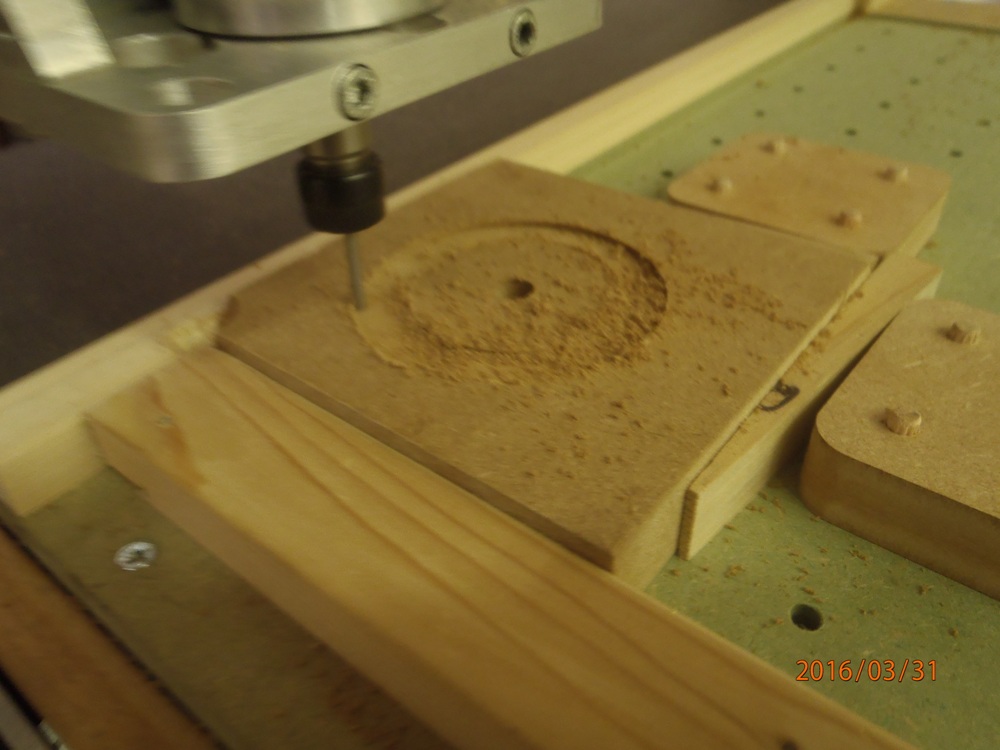

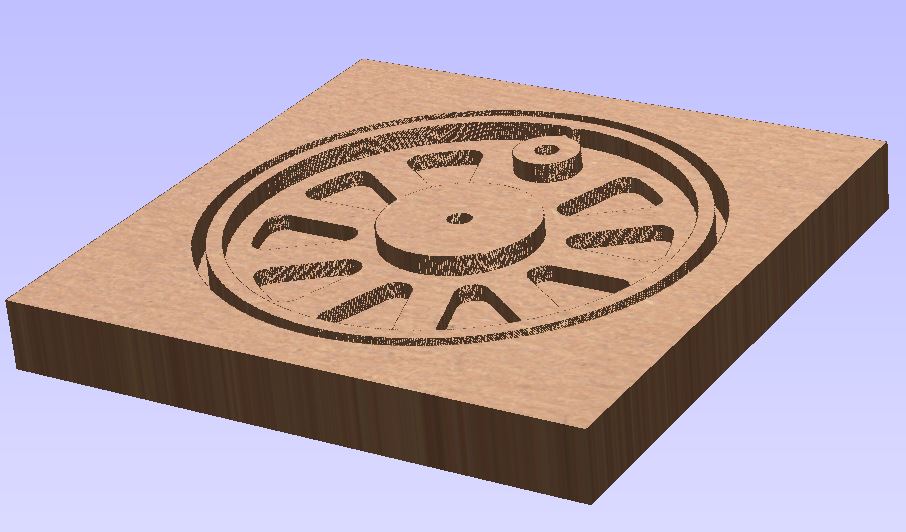

J'ai dessiné sur 10 minutes un semblent de roue de 100 Mm, avec un centre de 10 Mm.





Réalisé en 1/4 d'heure, et transféré sur un coprocesseur pour en faire un GCode, des divers usinage,

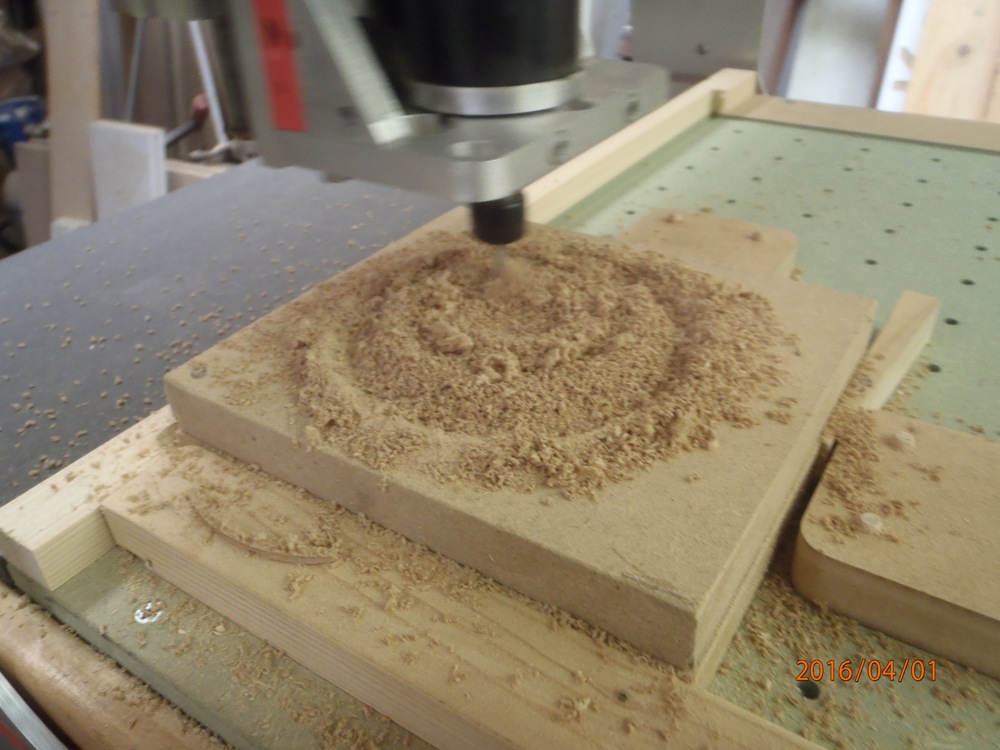

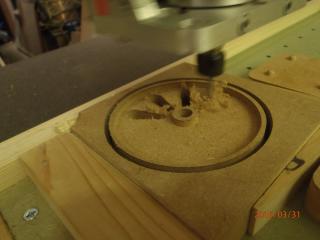

Et transféré sur Mach3, et usinage a 2000 Mm/Minute.



















Cela te parais juste ??, c'est un chute de MDF de 22 Mm, et l'autre coté serais a faire,
Mas pour cela il faidrais monté un gabarit de centrage, pour savoir placé les ébauche toujours a la bonne place,
Enfin c'est un test, et rien d'autre, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 29 Oct - 16:37 (2016); edited 4 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 31 Mar - 22:45 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Salut visiteurs.


Voila un autre test, qui sera fait demain.











Devras être fait des deux cotés, sur un support pour resté centré, pour la seconde face.





Sera réalisé sur "LayKa-CNC", donc a suivre, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 1 Apr - 13:31 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Suite logique.

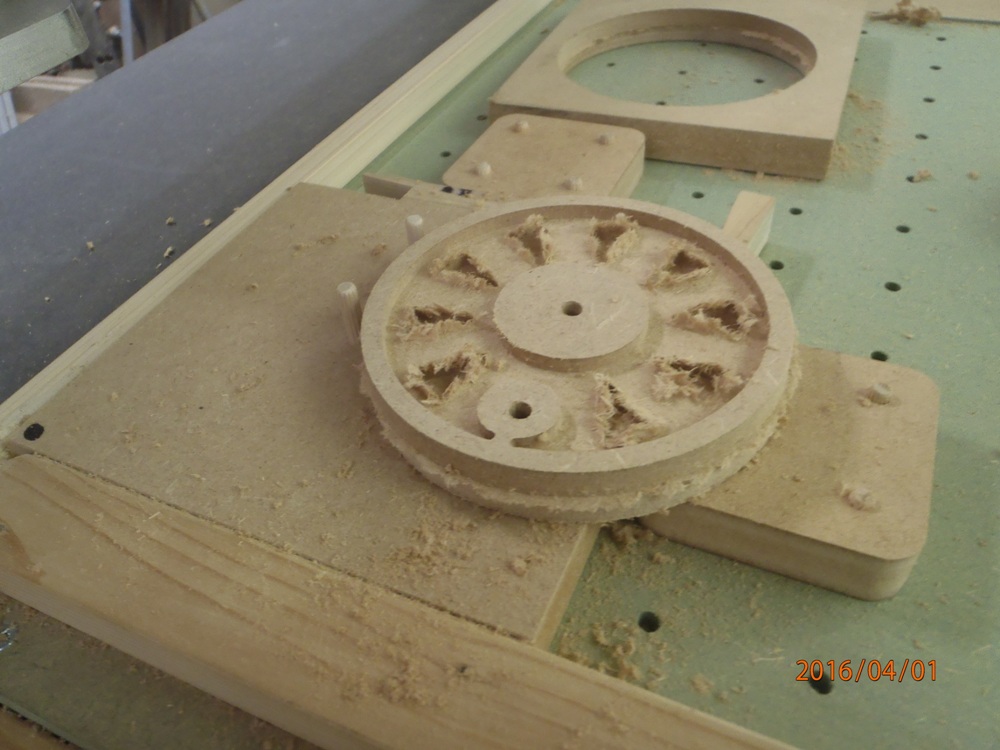

Deuxième essais de roue par retournement, mais pas évidant.

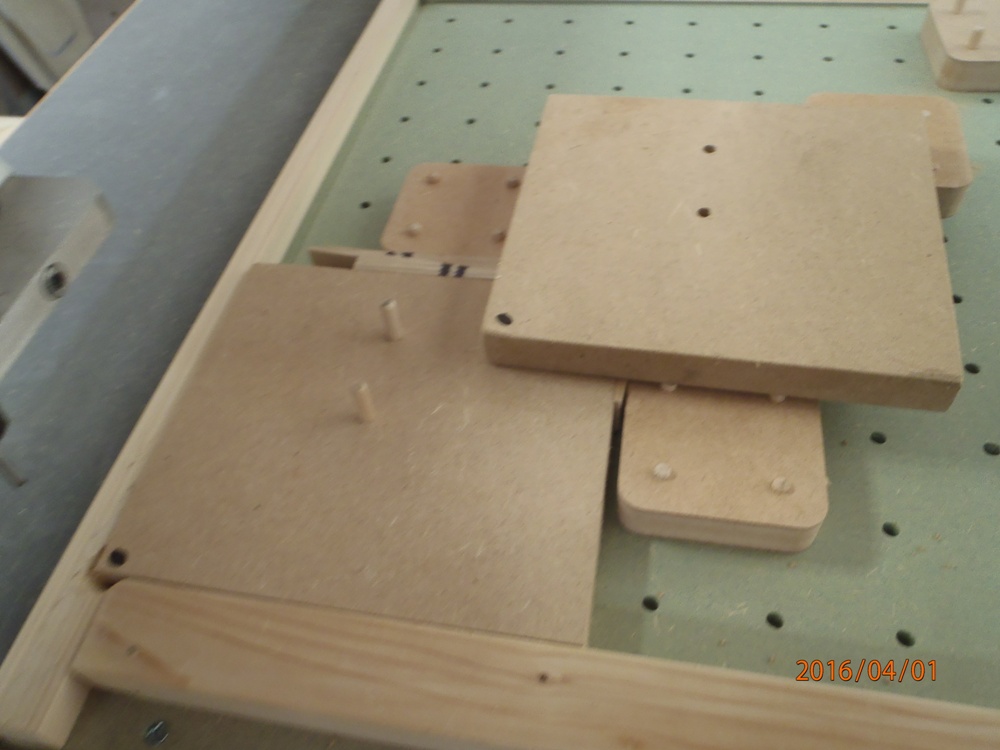

Préparé les brutes avec les mêmes trous, pour être centré.

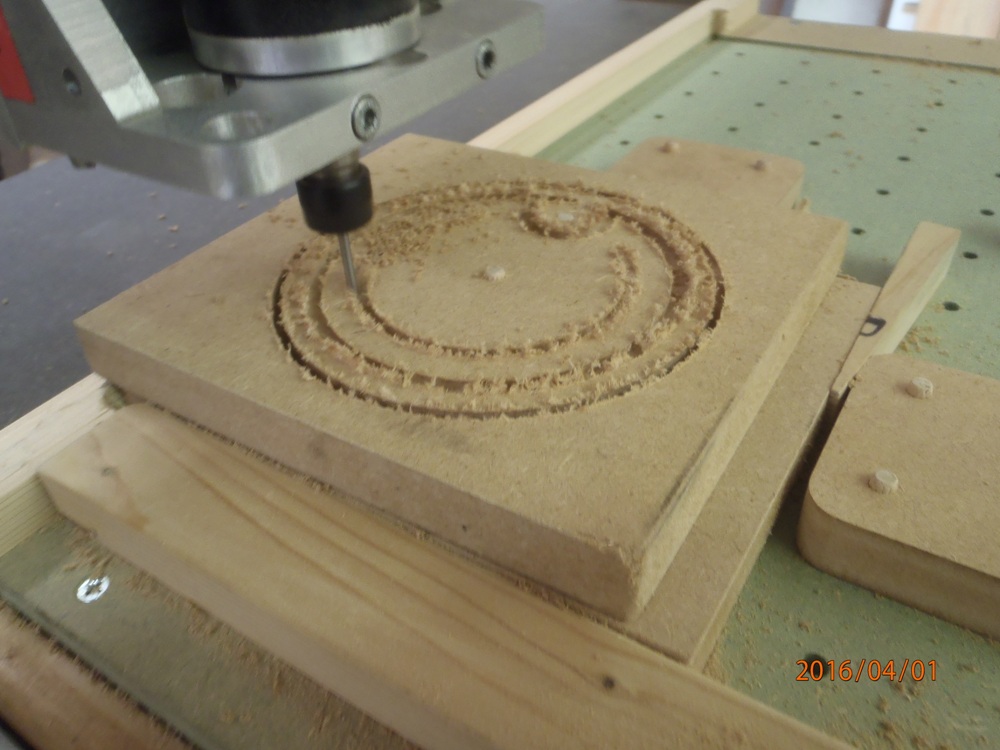

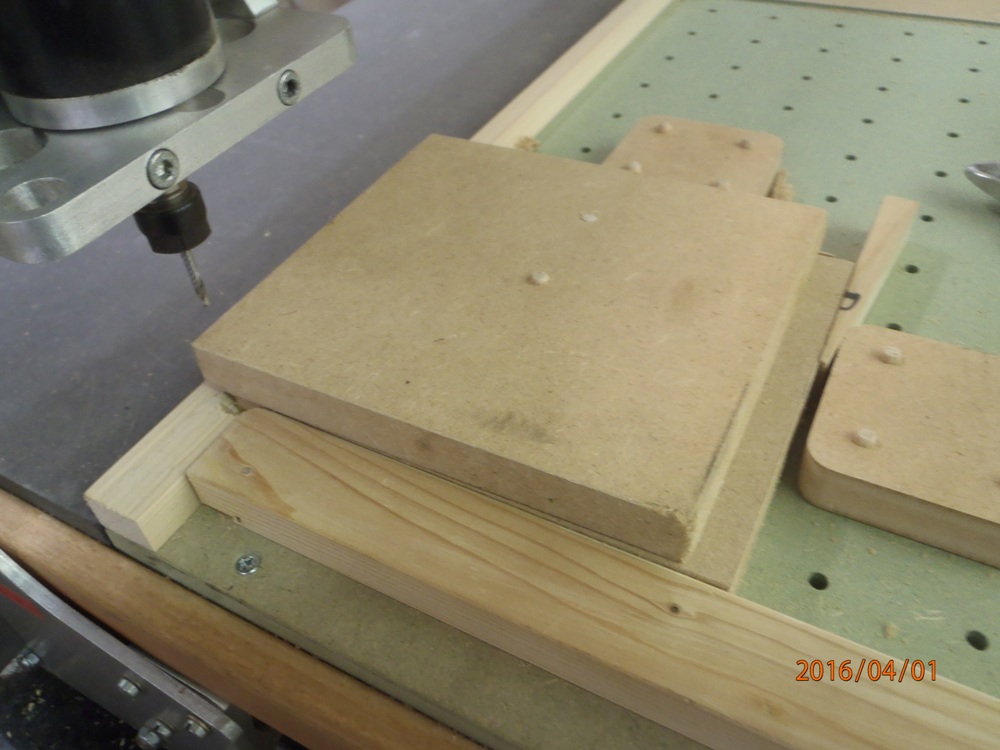

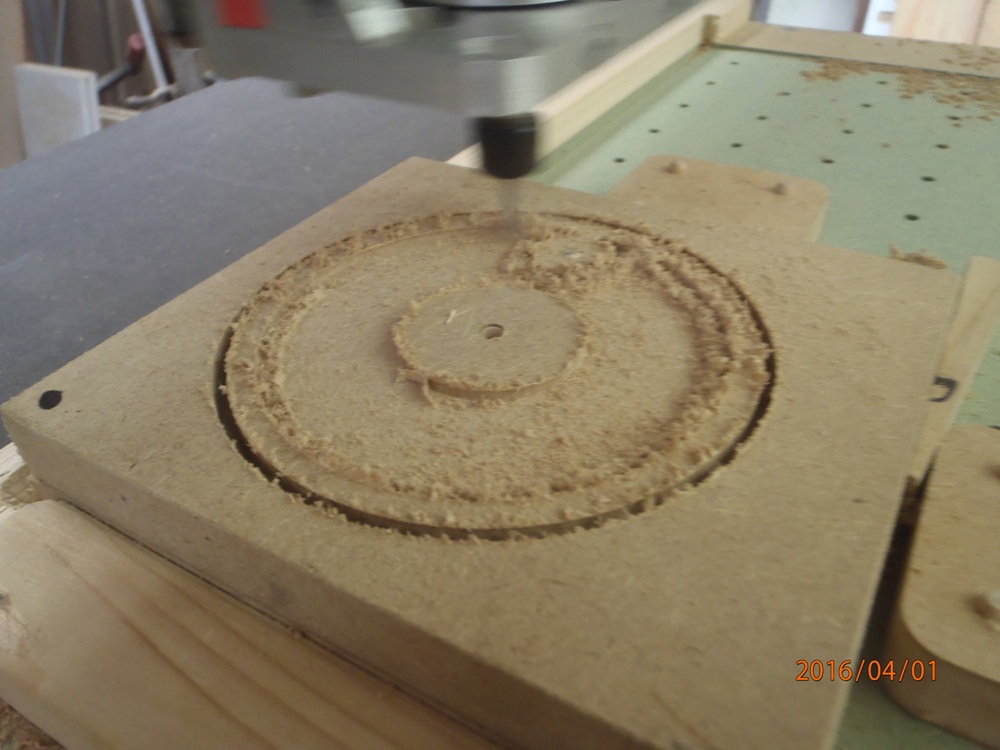

Usinage d'une face, fixé par les trous de maintenu par des chevilles de bois.







Retournement du brute, sur les meme chevilles.

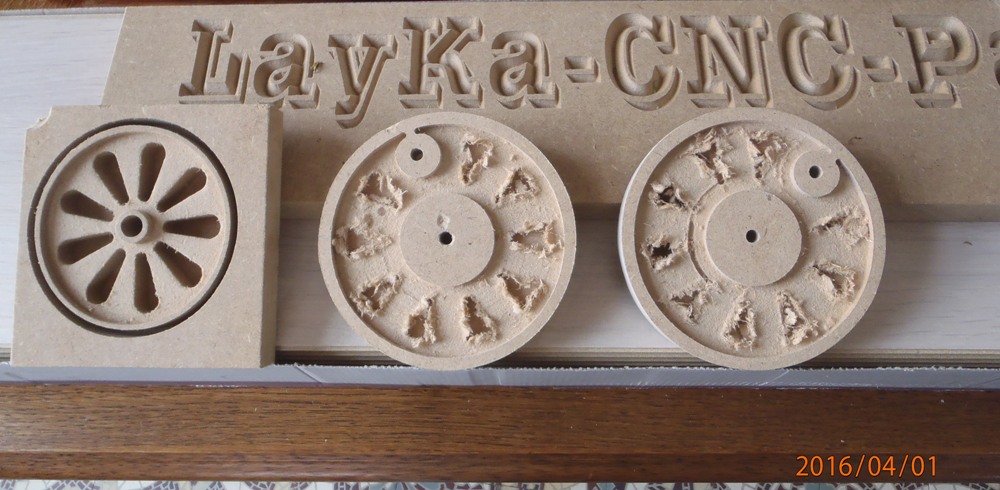

C'est pas parfait dans ce brol de MDF, c'est plus du carton, qu'autre chose,
Et comme mon usinage est correcte, je dirais plus le GCode,
Je vais collé des bois ensemble pour avoir de carré de 150 x 150 x 18 Mm en bois dur.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 1 Apr - 16:19 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Salut a tous ceux qui me suivent dans mes bricolages.




Pour ma part, d'autres essais dans de la misère de MDF de basse qualité de GSB.





J'ai modifier les GCode pour percé complètement, car ici je fais deux fois 9 Mm de chaque coté sur du MDF de 18 Mm,
Mais cela ne suffit pas j'ai passé a 9.5, et testerais sur d'autre type de bois dur, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 2 Apr - 19:56 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 2 Apr - 19:55 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

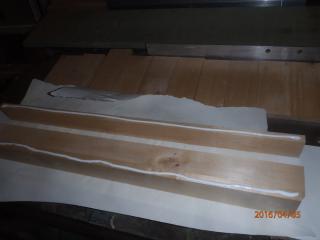

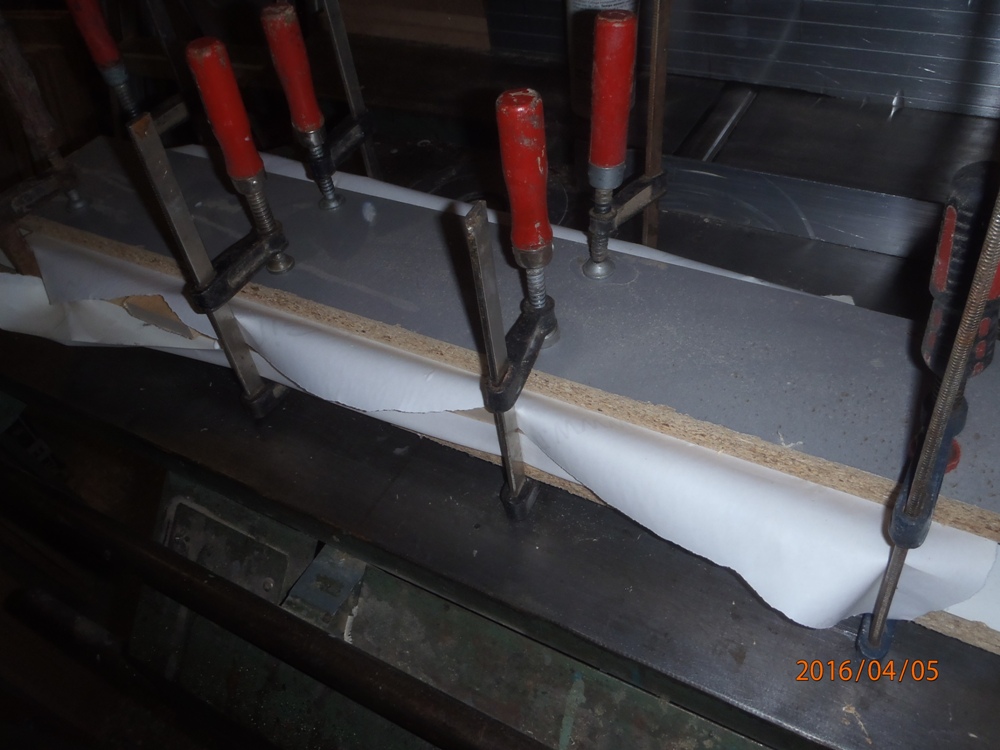

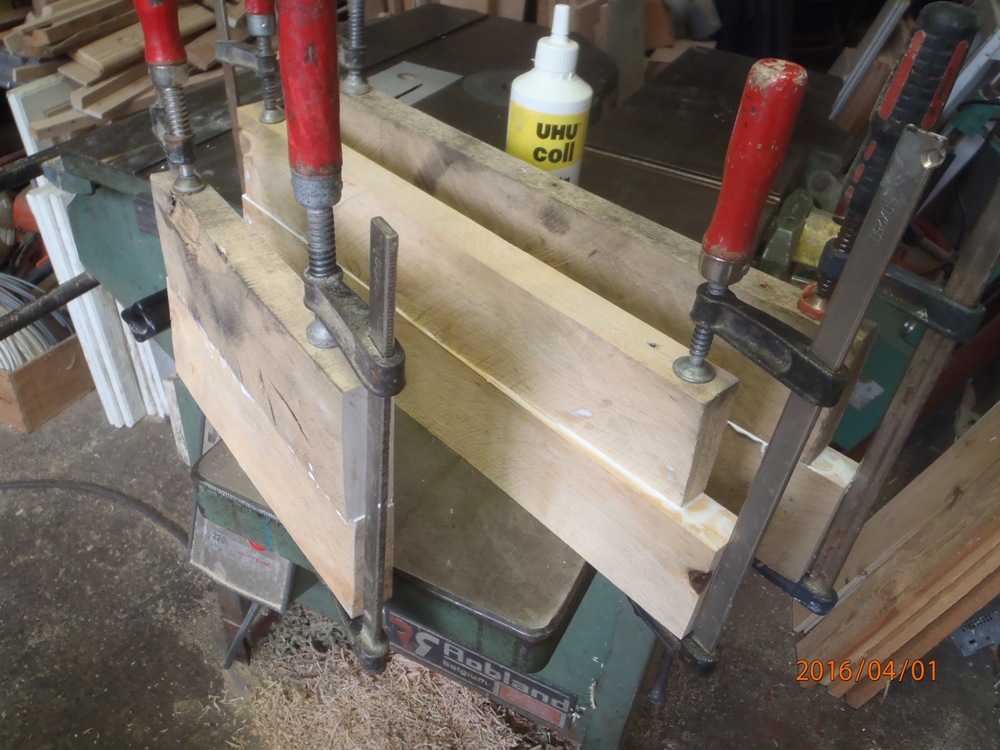

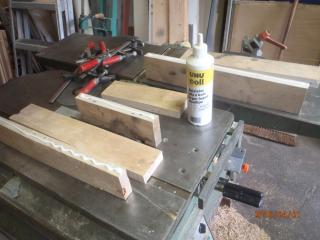

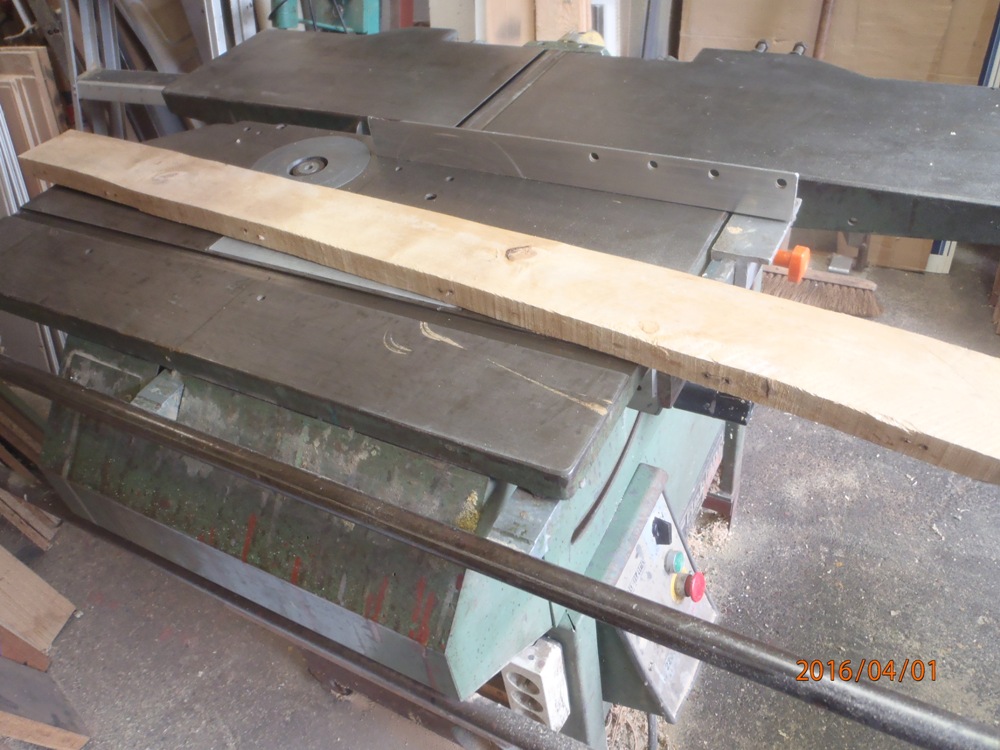

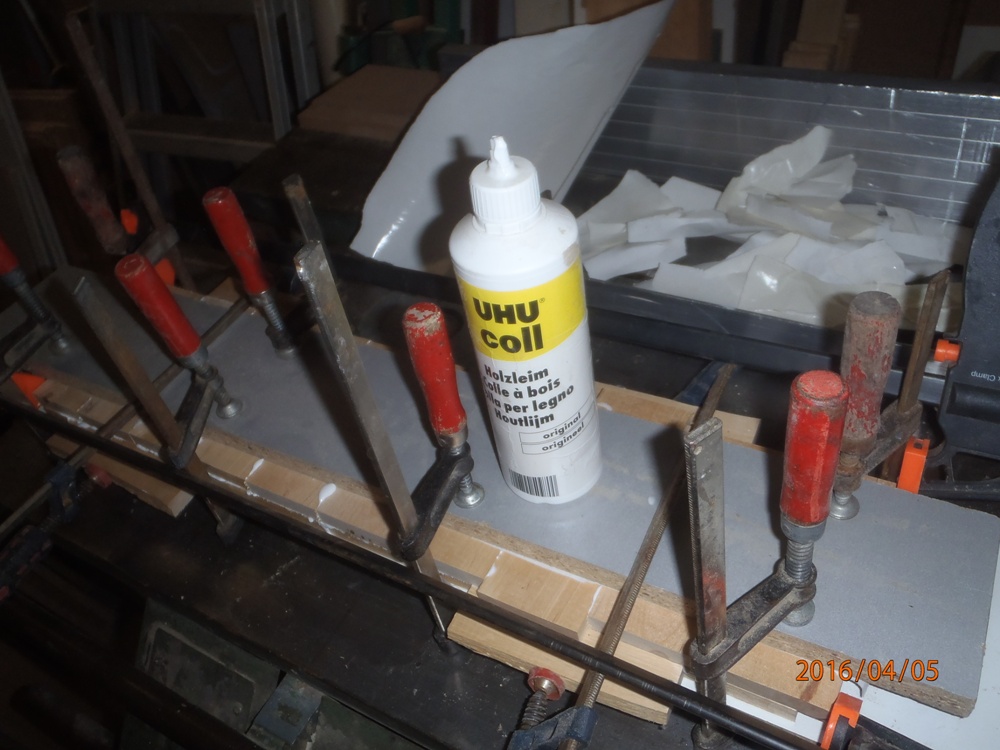

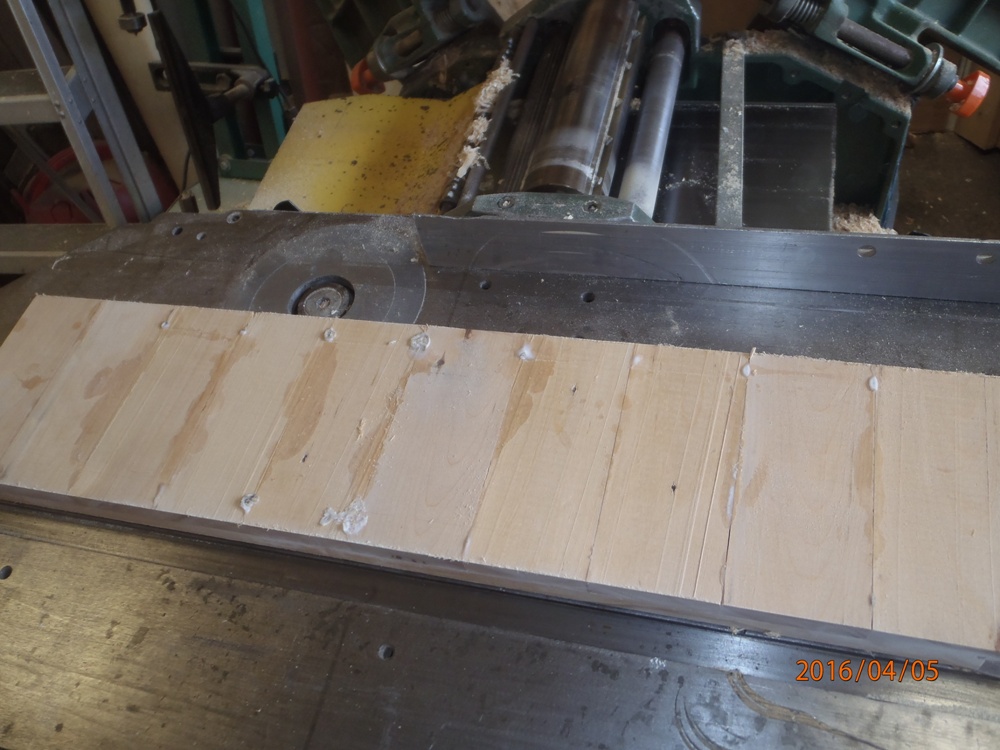

Deux planches de 'récuppal' sont dressée deux faces, pour être collée ensemble, et rabotée en épaisseur et coupé a dimension correcte.










- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 3 Apr - 22:03 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

La suite.

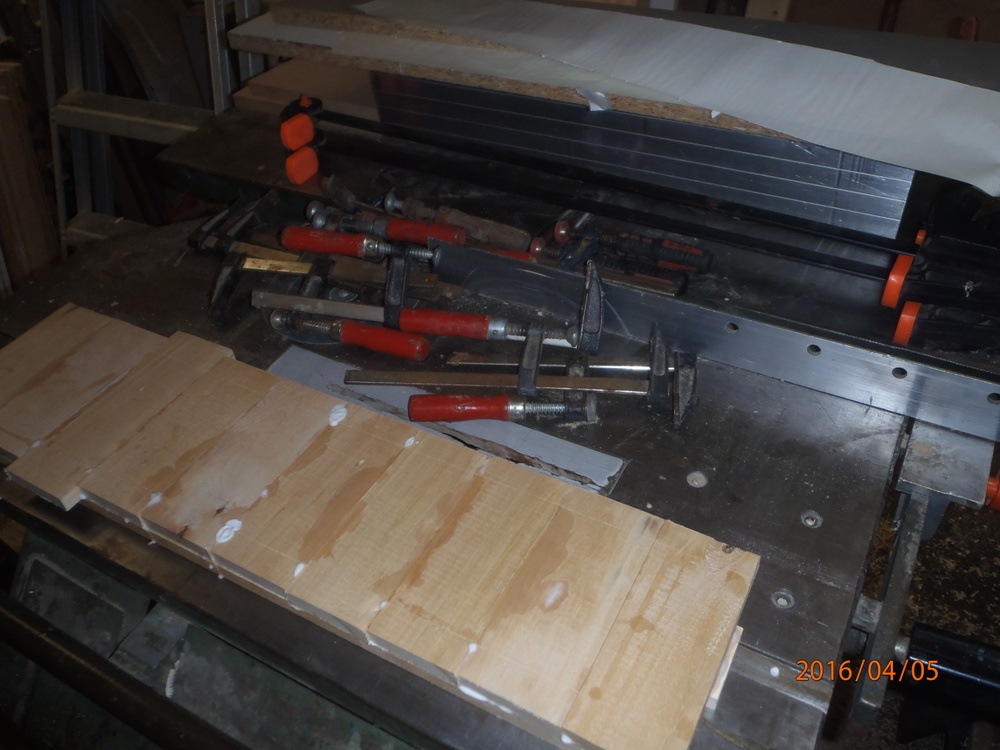

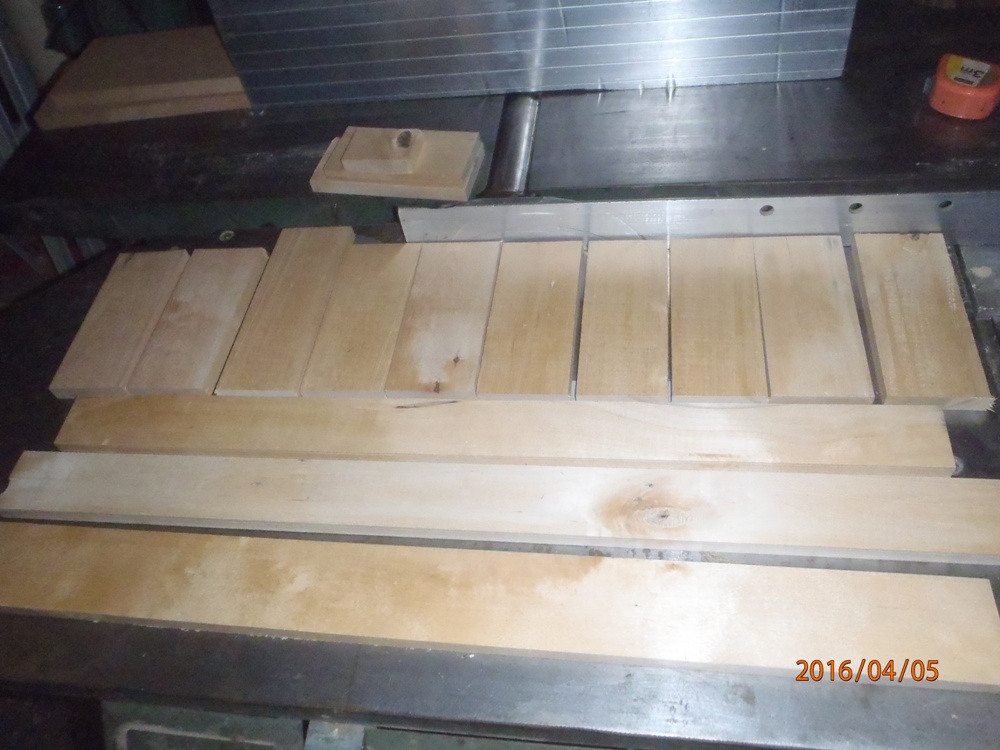

Apres rabotage et découpe des bout de 'Récuppal' a 150 x 150 x 20 Mm.



Seront usiné sur 'UneKa-CNC', Au lieu de 'LayKa-CNC'.

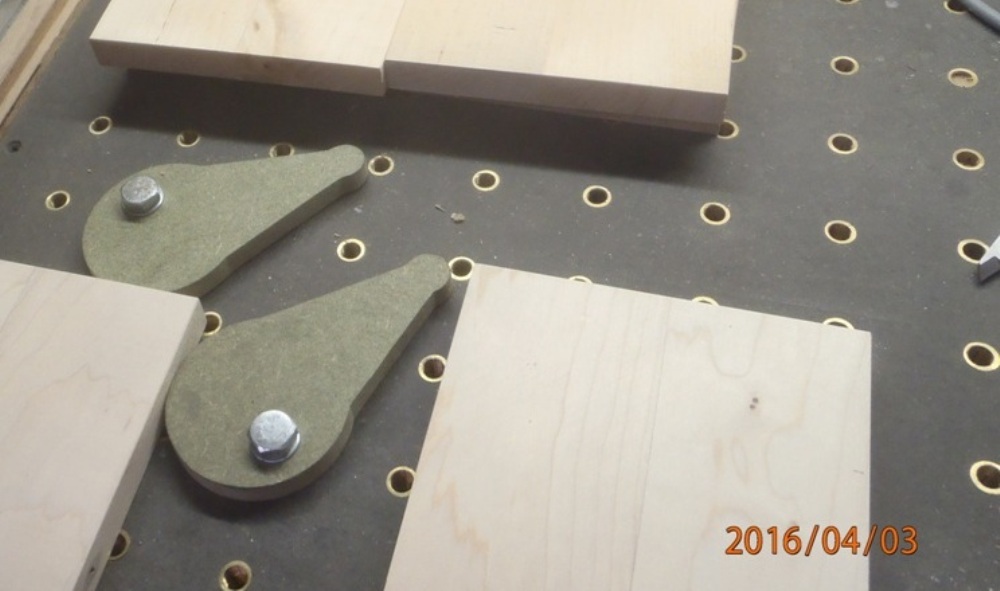

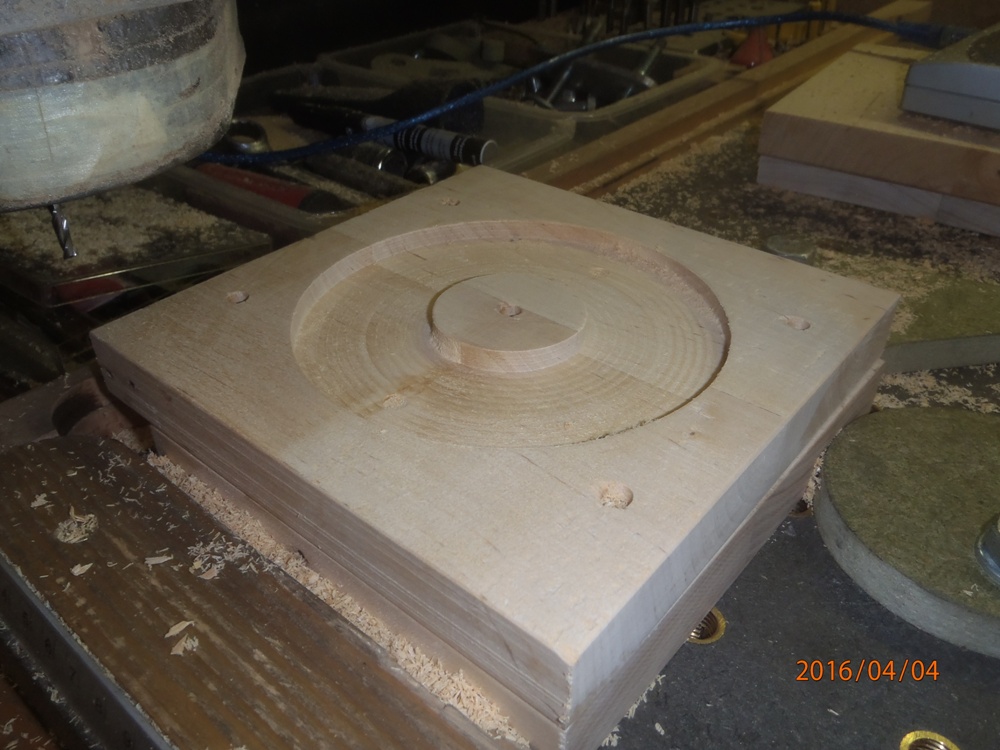

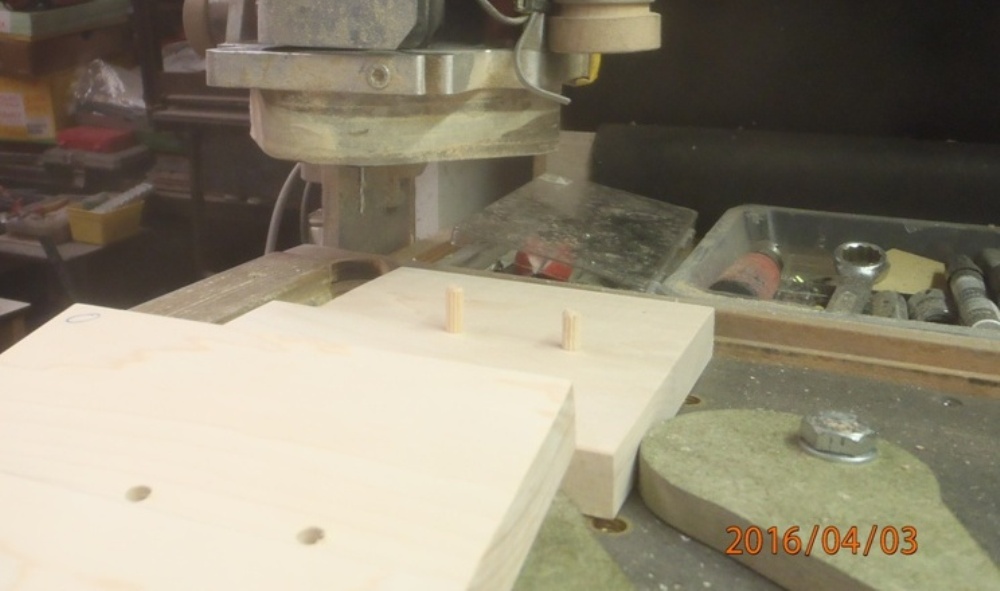

Les points de centrage sont placé sur plusieurs bois, et deux chevilles sont placée pour pouvoir les retourné.

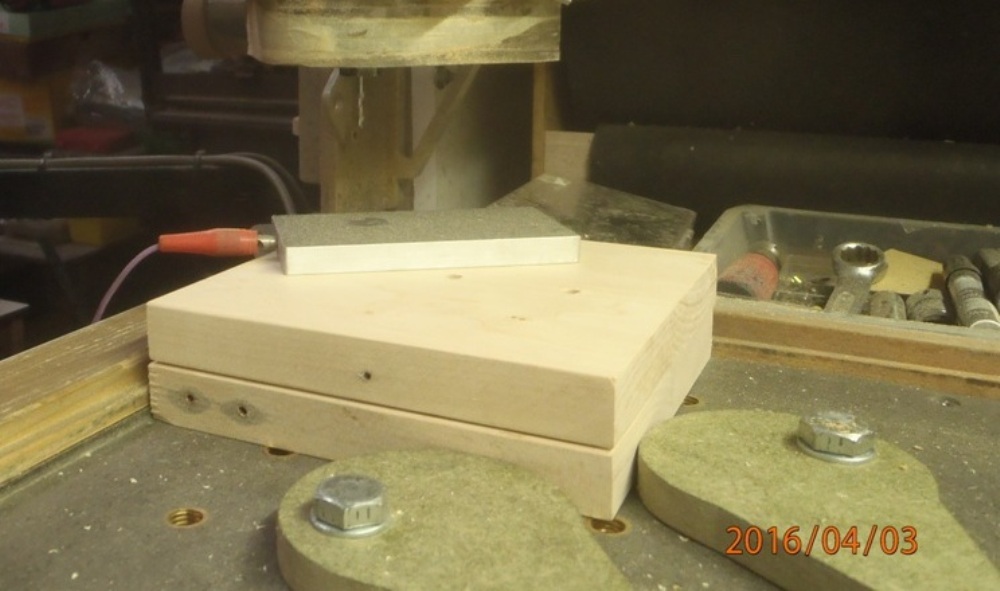

Palpage de la fraise sur le brute par la cale de référence, pour en déterminé le 'Zéro en Z'.



Et usinage d'un teste, en fonction des paramètres ' fraise/brutes', 'vitesses/épaisseur de passe'.
Une vidéo sera mise sur la chaîne YouTube du forum, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 3 Apr - 23:20 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 4 Apr - 10:01 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

La suite.

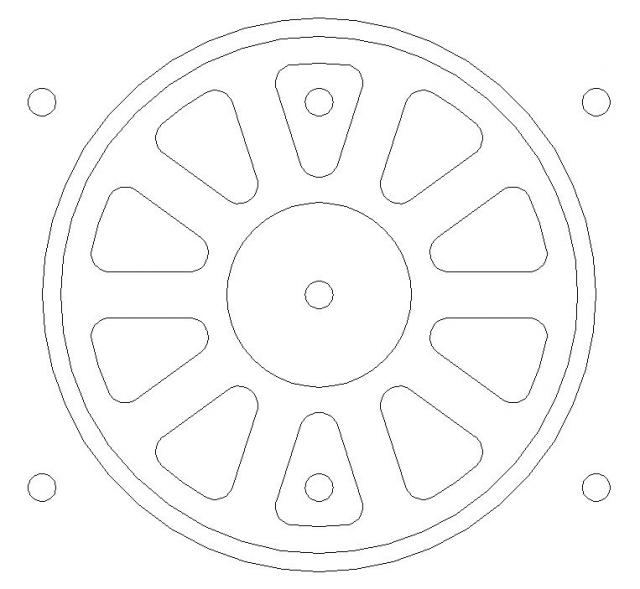

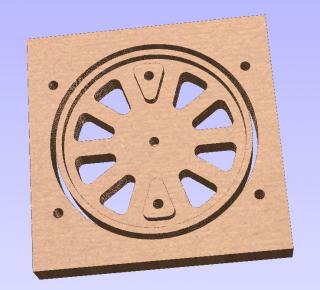

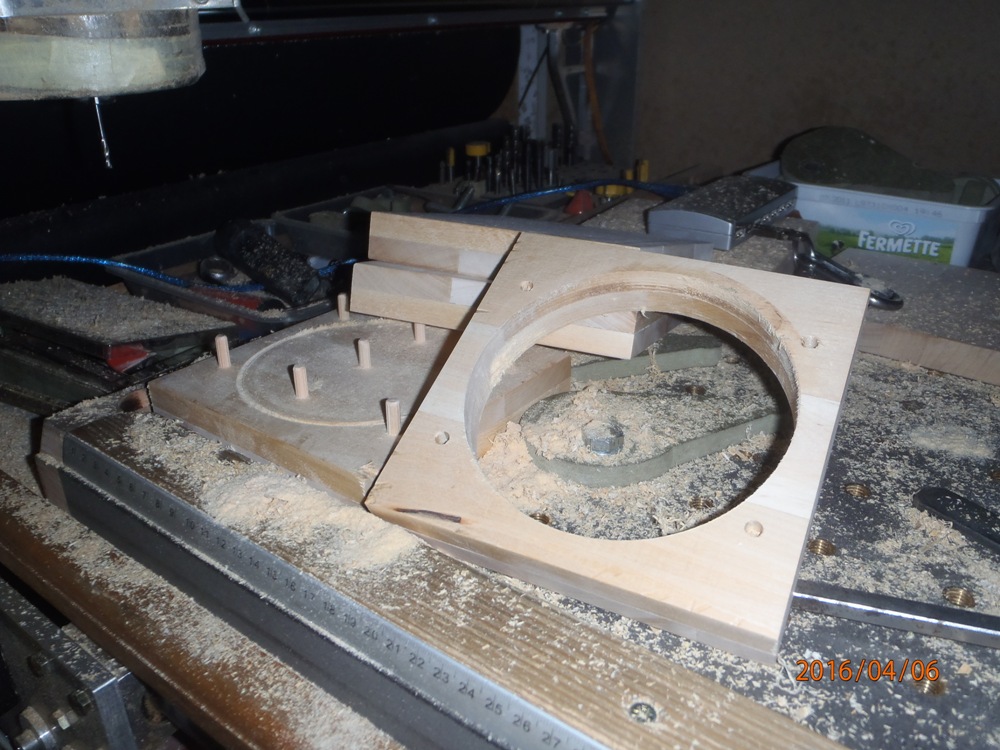

Un nouveaux dessin, avec plus de point de fixation, brochage du brute, avec 6 chevilles bois de 6 Mm.






Mais au lieu de fraisé a moitié, la premiere face sera pour les trous des chevilles bois, et le chambrage.





Un fois retournée sera fraisé le chambrage, plus perçage des trous des rayons et découpe extérieur sur tout la profondeur du brute.


Un essais et vidéo, sera la suite logique, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
bisra


Offline

Joined: 08 Jan 2016
Posts: 25
Localisation: Région parisienne
Locomotion: renault Laguna 3
Loisirs: bricolage/électronique/informatique
Date de naissance: 18/09/1943
Masculin

PostPosted: Mon 4 Apr - 11:38 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Bonjour PapyKi,
Bravo. Belle roue.
C'est une bonne idée de percer d'abord l'emplacement des chevilles.
Pourquoi tu ne perce pas complètement la partie rayons de la roue sur la première face. Ainsi, tu n'aurais pas de marque résiduelles à la limite du
retournement à l'intérieur de la roue.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 4 Apr - 12:02 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Salut a toi.


J'ai eu le meme résonnement que toi, mais cela est plus simple pour la création du Gcode.

Mais j'ai fait hier une autres roue, avec des cotés différents, je viens juste de l'usiné,





Je vais mettre la vidéo sur YouTube, maintenant, A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 4 Apr - 12:19 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

La suite,

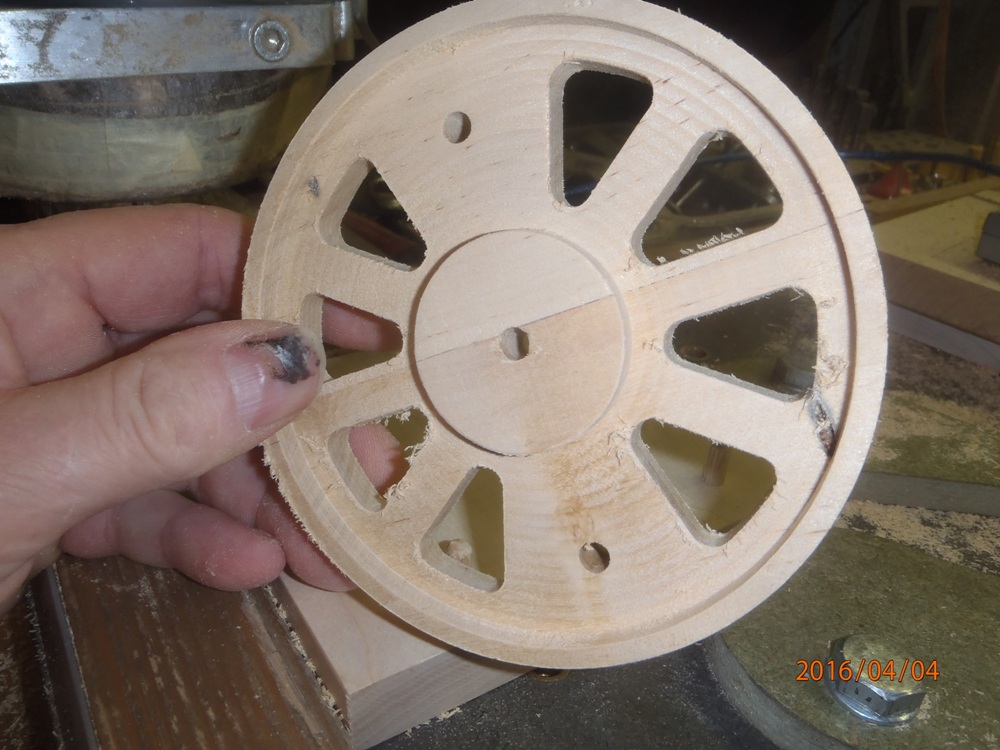

Cela est plus long pour l'usinage car plusieurs usinage différent a charger.







Premier coté, un simple chambrage, et retournement, grâce au chevilles en bois.



Et de deux GCode, cela est plus long a usiné, enfin.....








Mais cela est beaucoup plus beau, mais plus de temps pour l'usinage, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
bisra


Offline

Joined: 08 Jan 2016
Posts: 25
Localisation: Région parisienne
Locomotion: renault Laguna 3
Loisirs: bricolage/électronique/informatique
Date de naissance: 18/09/1943
Masculin

PostPosted: Mon 4 Apr - 12:55 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Beau boulot. Methode d'usinage parfaite.

Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 4 Apr - 13:00 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Bonjour Bisra.


Oui c'est un très bon essais, cette usinage, reste a combiné les usinages des GCode,
Pour le premier faire les trous pour le centrage des brutes sur le martyr.

Les deux autres coté sont différent, donc faire cela en série, serais relativement rapide.

Mais il y a un probleme, les brutes, qui sont en deux bout de bois, collé on tendance a 'tuilé', (Cintrage de face).

Donc faut prévoir de faire un ensemble de bois croisé, pour évité ce probleme, un peu comme un multiplex.

A bientôt sur d'autres essais, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 5 Apr - 18:04 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

La suite.

Une 'recuppal', c'est des bouts de bois de palette, récupérée sur le zoning prés de chez moi, surement de l'érable.



Raboté 4 faces, de largeur maxi suivant les planches récupérée.





Collée abondamment, et placé entre deux bout de panneaux, avec un papier siliconé, 'recup' de support d'autocollant en rouleaux, d'une entreprise voisine.



Pour que la colle ne s'attache pas au panneaux, arasé pour pouvoir avoir facile pour placé les serre joints.



Pas moins de 12 presses, (je dit presse car pour mon fils Marc me reprend toujours) sont utilisée.





Deux heures plus tard, l'on peut en raboté les chants, et remettre a l'épaisseur correcte, reste a coupé aux dimension souhaitée.

Mais ce sera pour demain, car d'autre travaux en cours, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 6 Apr - 20:55 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Salut Smile
Magnifique ! Ce sont des très belle pièces. Je ne cesse jamais de regarder cette fraiseuse usiner de telles pièces Smile
J'adore tout simplement.
Cette pièce (roue) sera utilisé pour quoi exactement ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 6 Apr - 22:05 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Bonsoir Justin.

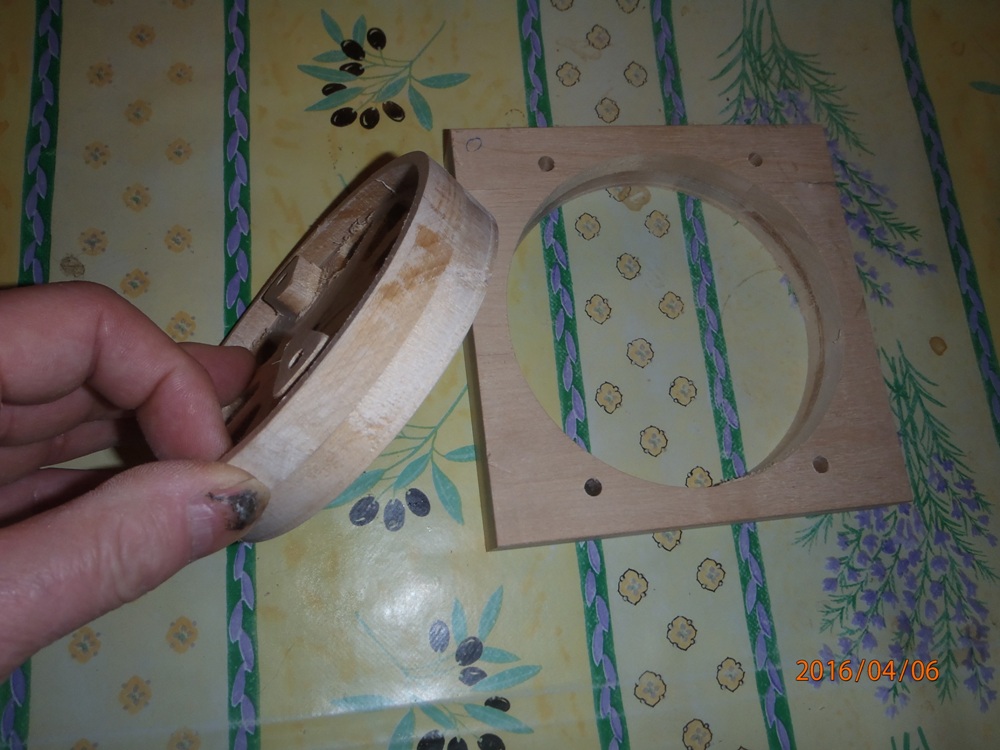

Cette pièce, usinée sur "UneKa-CNC" n'a pas de finalité, juste un test d'usinage, ce dernier bois, ont beaucoup de contre fil, du 'bouleau' je pence.








Les deux faces ne sont pas identique, fait exprès.

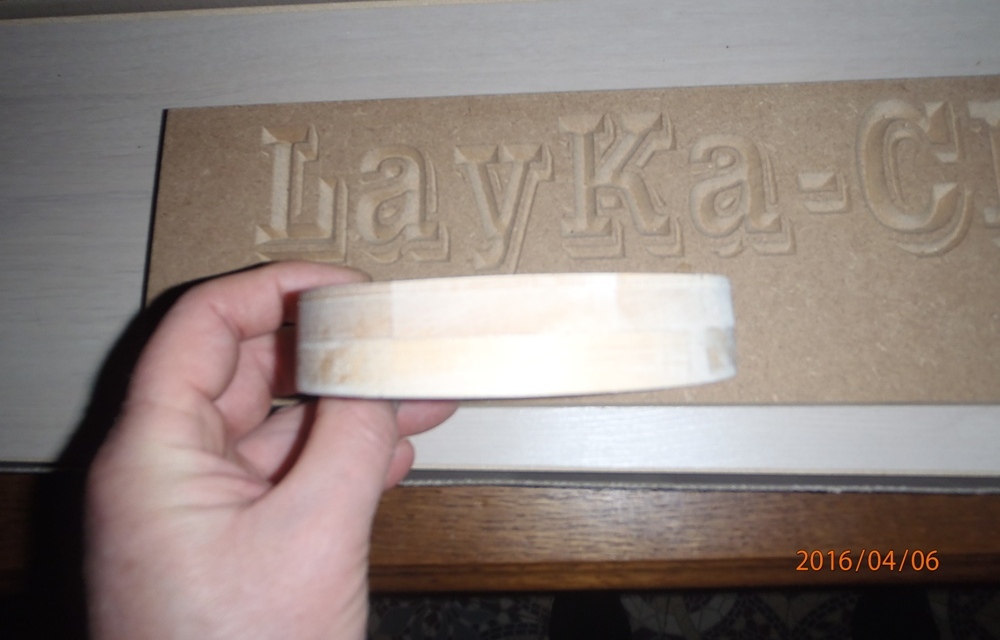

Du bois contrecollé à 90 ° et raboté a 27 Mm d'épaisseur, et coupé a 150 x 150, pour une roue de 120 Mm.





C'est plus pour voir comment les roues vont réagir dans le temps, dans divers matériaux, A bientot,PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 8 Apr - 21:30 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 8 Apr - 21:07 (2016)    Post subject: Des roues type chemin de fer, par LayKa-CNC. Reply with quote

Bon, Mais alors, il faut bien tenir les brutes sur la table de "LayKa-CNC".

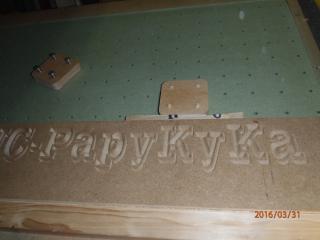

La table est surfacée et quelques trous sont faut tous les 40 Mm dans les deux axes "X & Y".

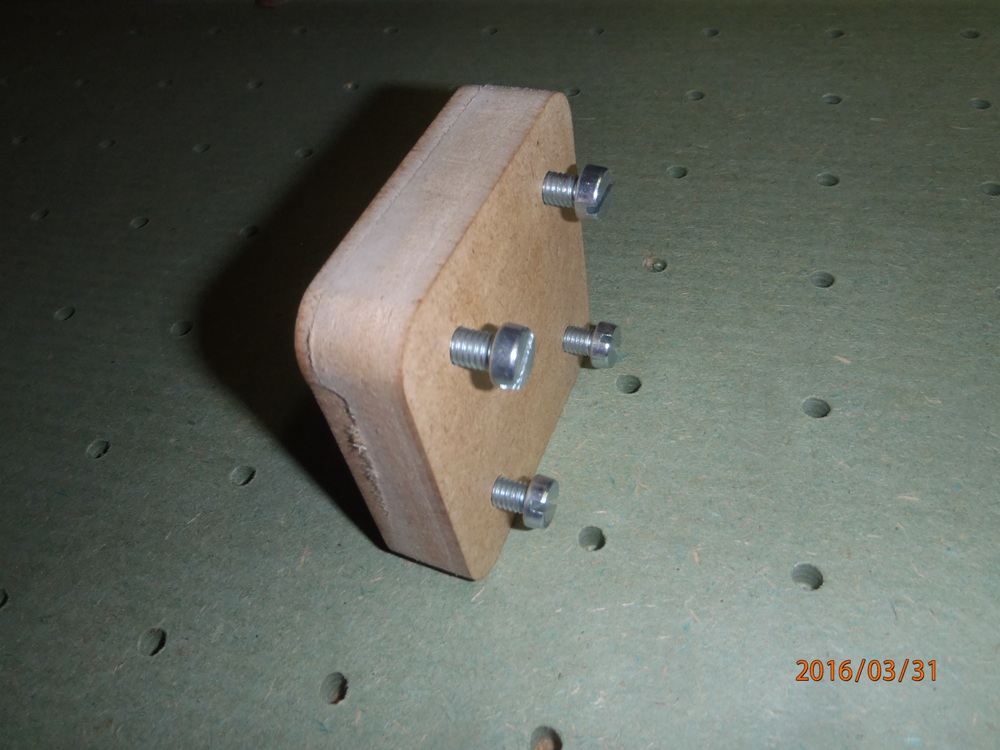

Bien voila comment cela va être fixer, des petits de MDF découpe, avec 4 trous pour y placé des chevilles en bois, qui sont vendue en GSB.

Ou encore des vis de commerce en 6 Mm x 30, le filetage ce fait simplement dans le MDF Hydro.



Vous l’aurez compris, c'est simple, deux petit coins en bois bloque le brute.




Un essais du logo du forum dans du MDF avec fraise en V de 60°.



Et bien, l'on est prêt pour usiné dans du MDF et autres PVC, A bientot, pour d'autre aventure, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 11:50 (2019)    Post subject: Des roues type chemin de fer, par LayKa-CNC.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> CNC-PapyKyKa : HomeMade. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
