Salut a tous..


C'est une nouvelle broche qui sera montée sur 'UneKa-CNC',





Non pas que sa broche 'Kress' sois déficience, mais pour plus de confort, dans le bruit produit.

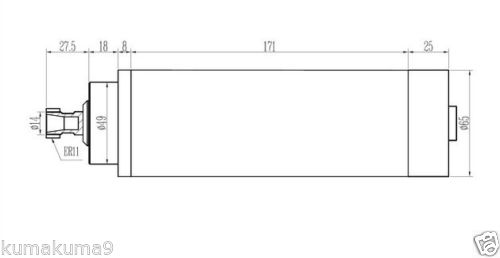

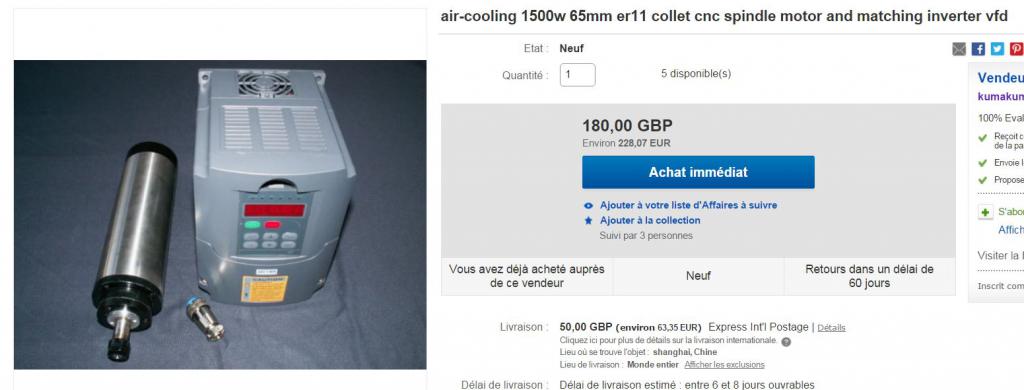

Voila sa future broche 400 Hz de 1.500 W et sont Variateur de fréquence 220 Volts triphasé.

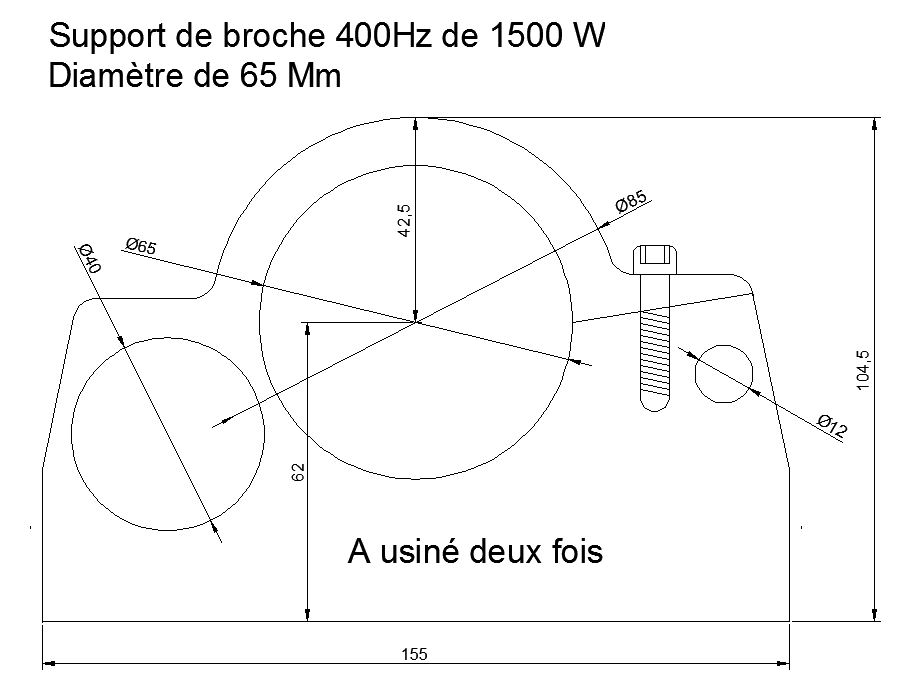

Pour cela faut crée deux support pour sa fixation.













Reste l'usinage a réalisé, similaire a cette vidéo pour 'DeuKy-CNC', A bientot, PapyKy.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 26 Dec - 17:04 (2016); edited 5 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 18 Jun - 13:04 (2016)    Post subject: "UneKa-CNC" Va recevoir une broche 400Hz de 1500 W. Reply with quote

Salut a tous.

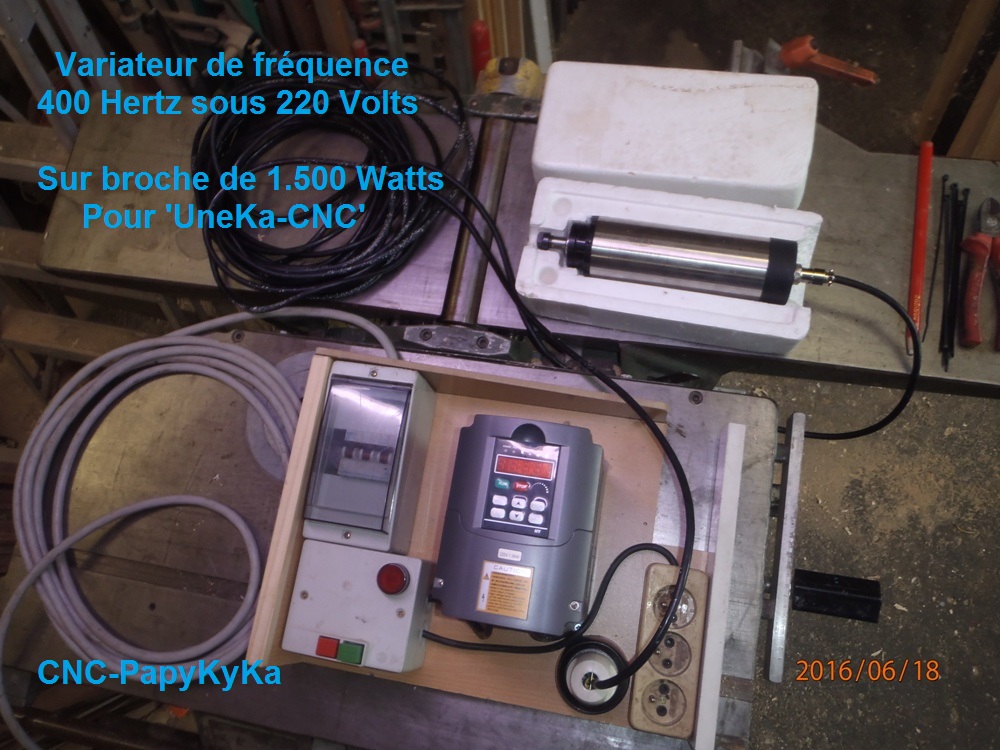

Montage d'un support pour maintenir l'ensemble Variateur de fréquente 1.500 Watts.





Reste la programmation, a réalisé, A bientot.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 18 Jun - 22:08 (2016)    Post subject: "UneKa-CNC" Va recevoir une broche 400Hz de 1500 W. Reply with quote

Bonsoir a tout ceux qui me suivent, et qui ne ce manifeste pas.

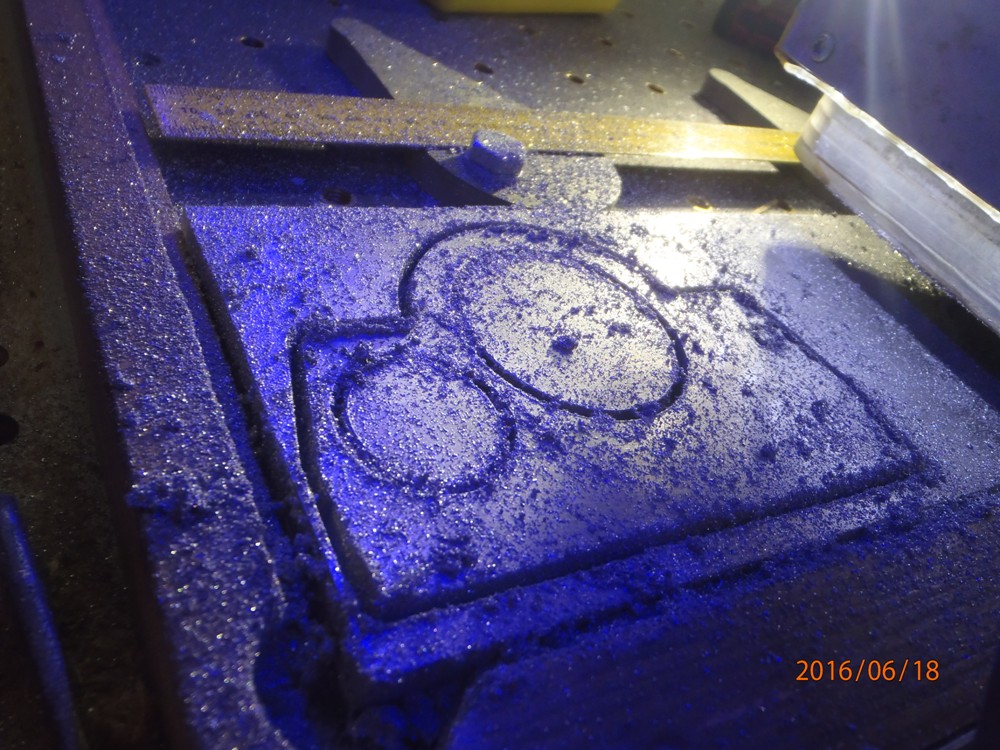

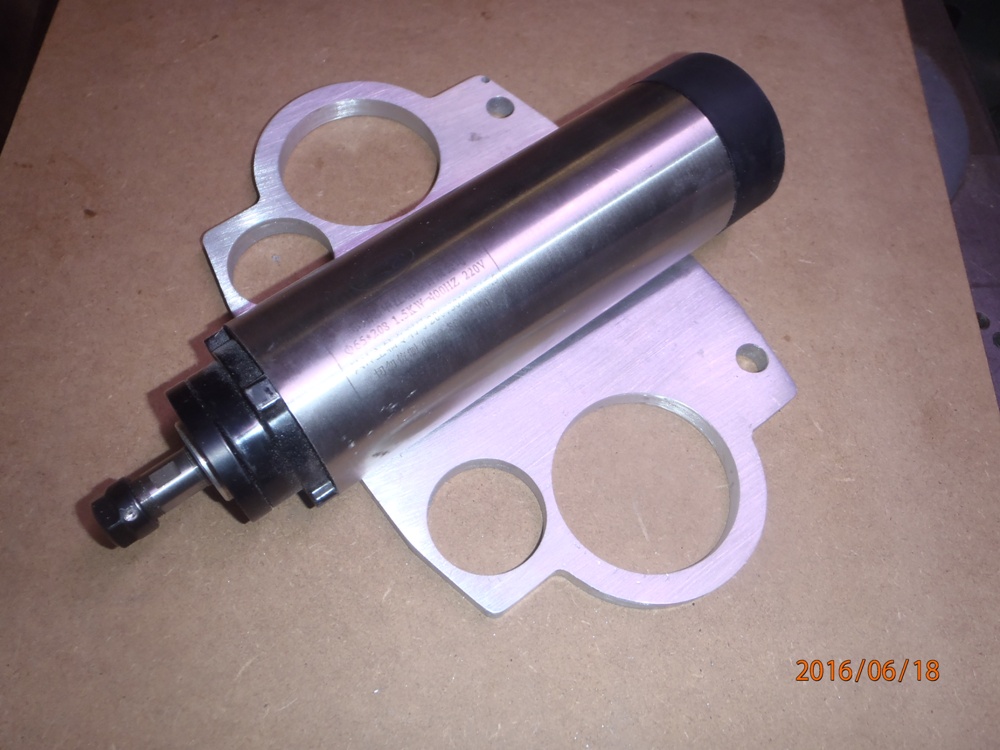

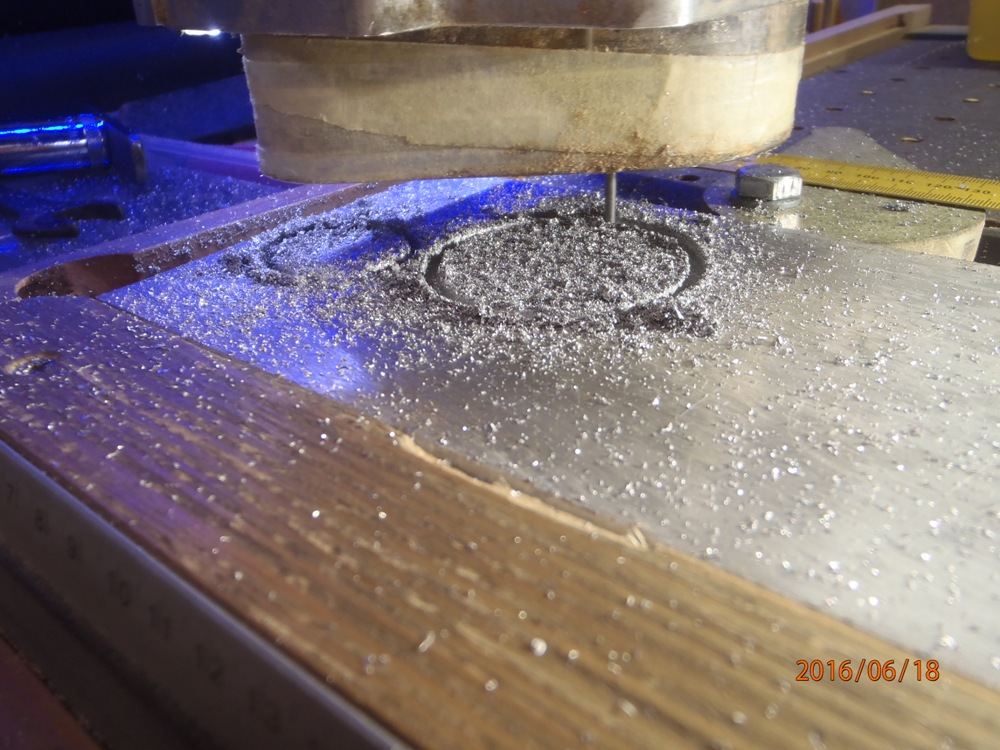

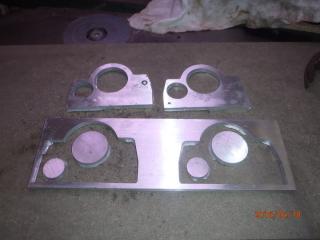

Les premiers trous, dans de l'aluminium de 10 Mm, faire deux paliers pour cette broche de 1.500 W sur 400 Hertz, et VDF.

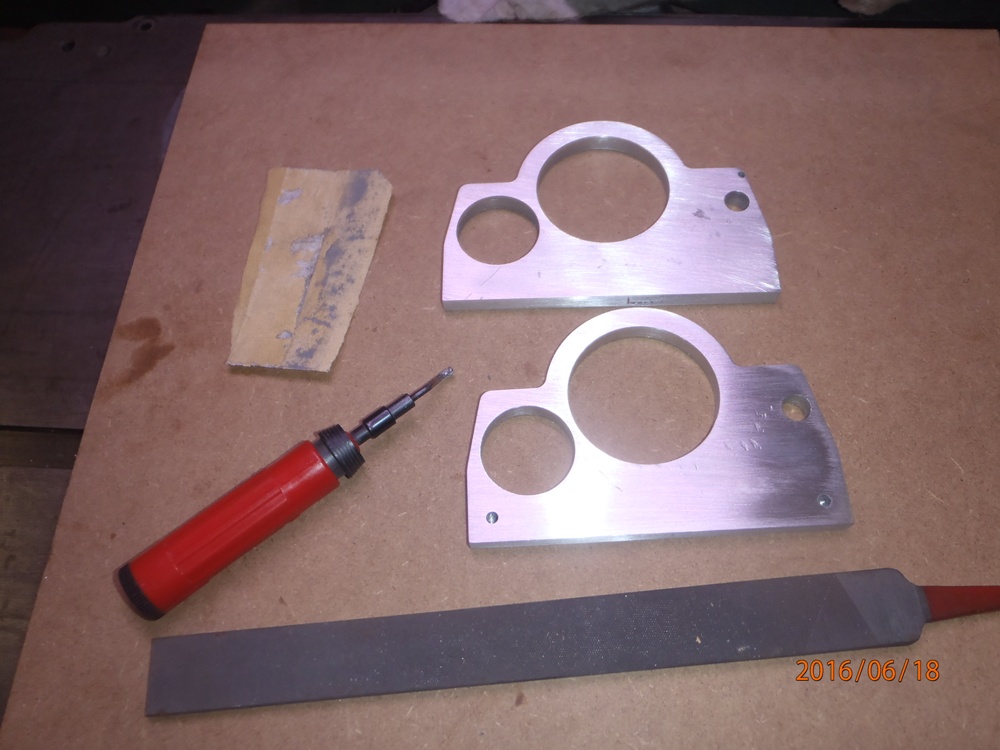

Un bon coup de finition, pour être propre, comme un 'Pro'.

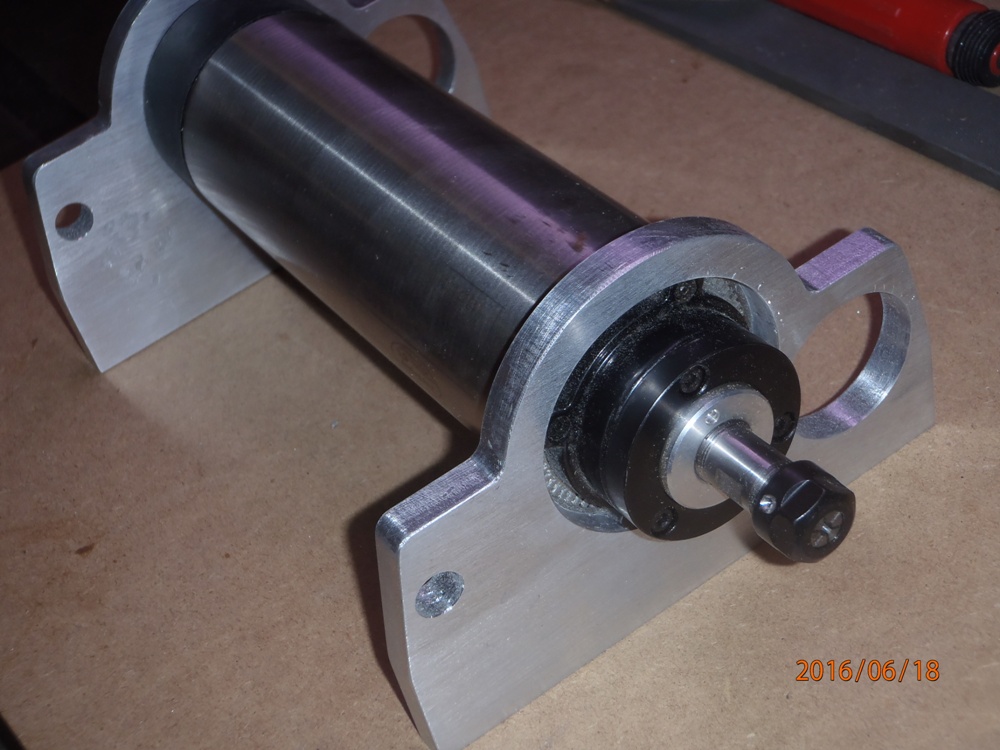

Un peu serrant pour rentré a force, mais il faut coupé la bride pour sont serrage, Mais....

Cela sera bien vite fait a la circulaire, et faire sont assemblage, A plus. PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Mon 20 Jun - 23:49 (2016); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 20 Jun - 19:44 (2016)    Post subject: "UneKa-CNC" Va recevoir une broche 400Hz de 1500 W. Reply with quote

La suite, le montage du support.

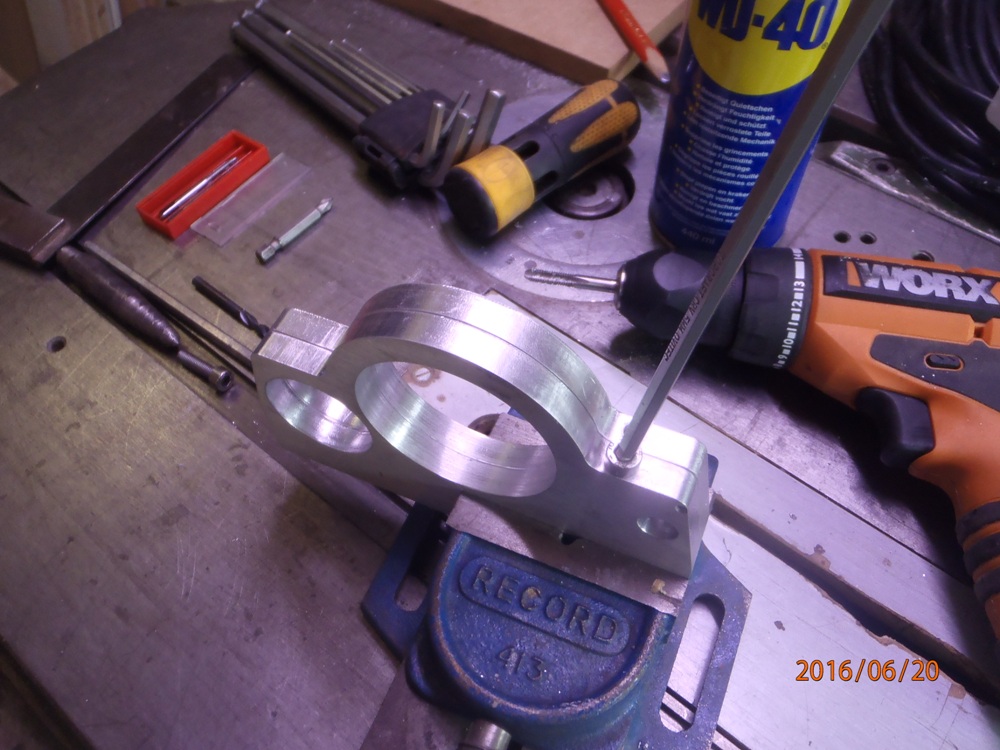

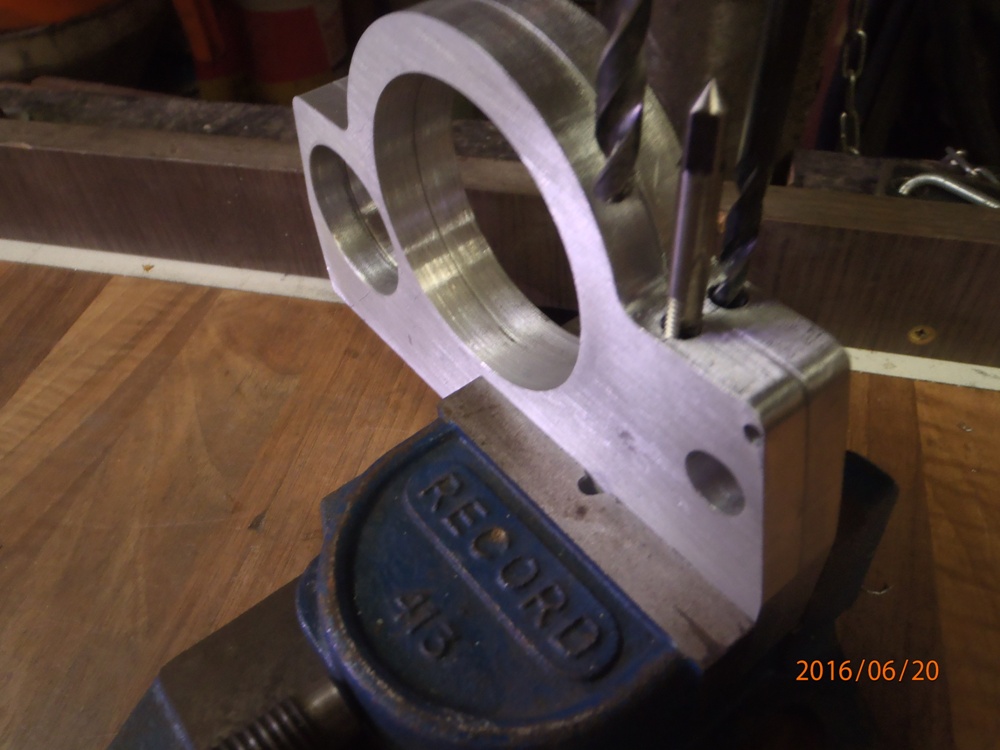

La premiere chose a faire, c'est la vis du serrage, foré a 5 Mm sur la profondeur total de la longueur de la vis +2/3 Mm.

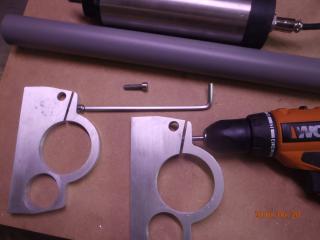

Passé les trois tarauds, mais comme je ne sais pas allez sur tout la profondeur, je re-fore a 6 Mm un profondeur de 10/12 Mm.

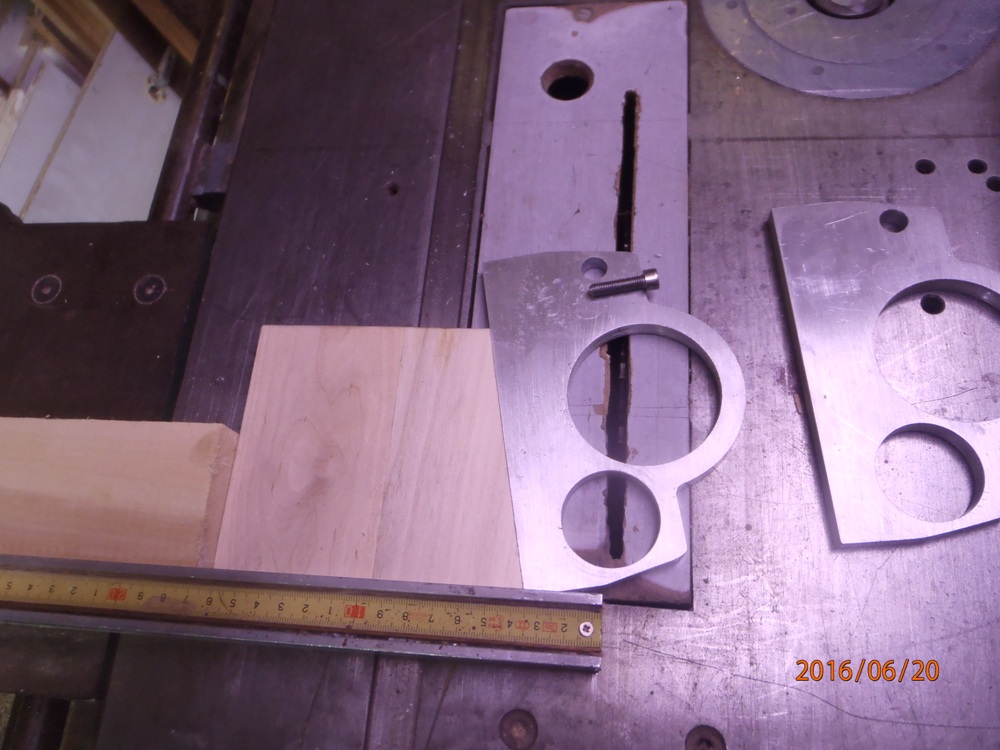

La partie qui sera au dessus du trait que la lame fera, et une cale de bois, coupé dans l'angle voulu pour être bien maintenu pendant la coupe.





Ébavuré les contours, et repassé le taraud finisseur, pour faire beau ??, bien oui !!!!.

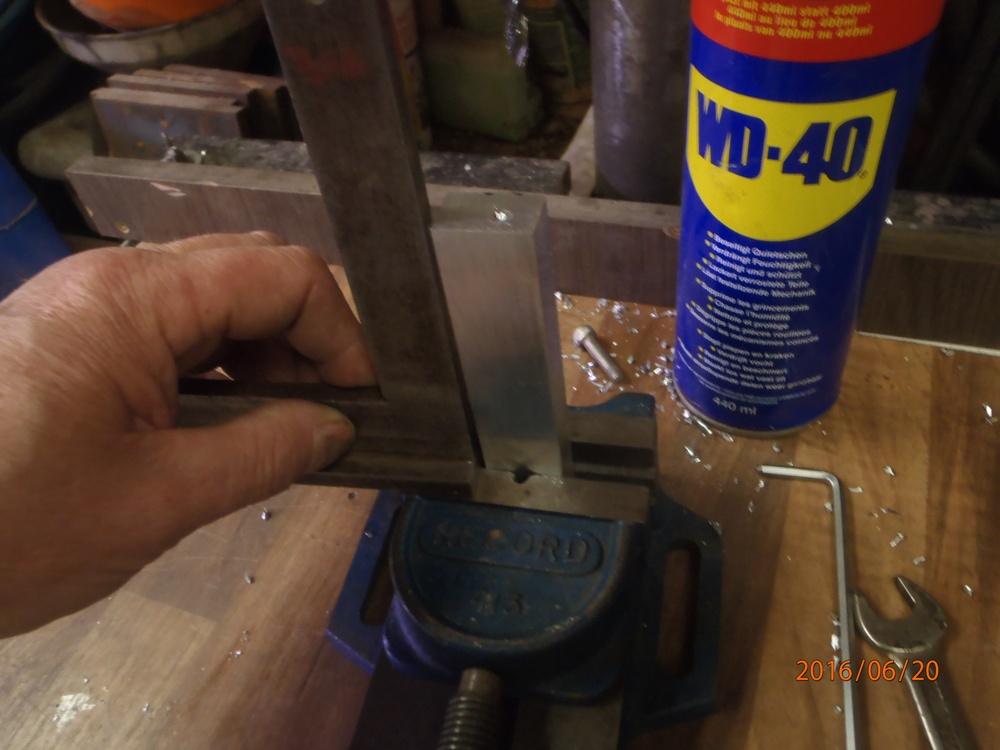

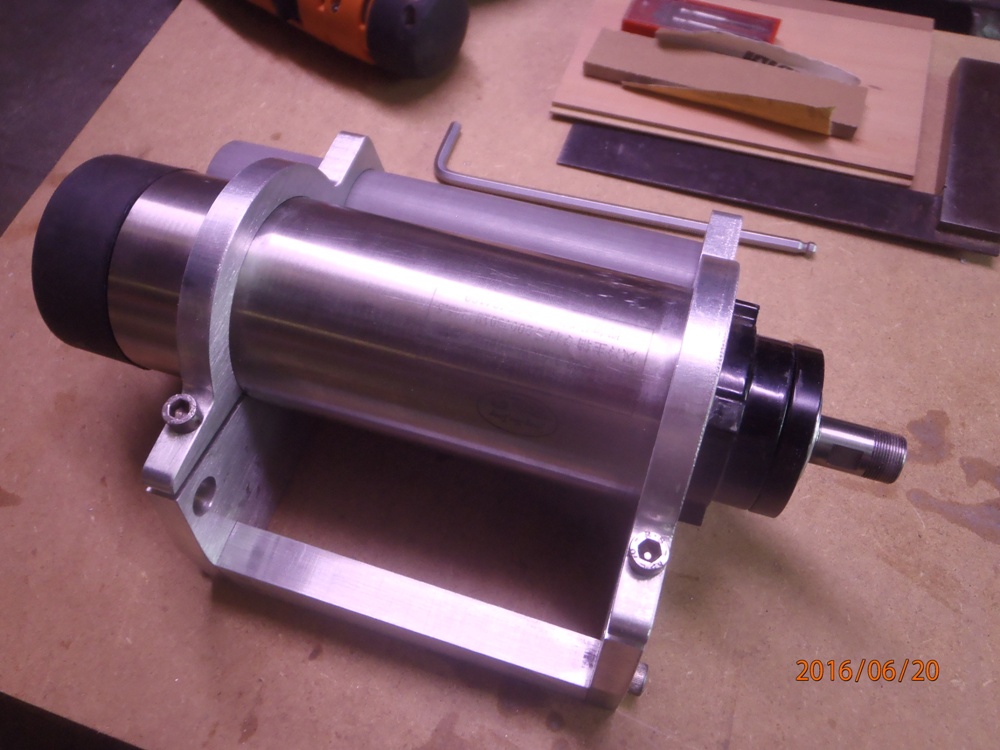

Apres avoir ajusté le diamètre pour la broche, des cales sont placée entre les deux colliers pour l'espacement et maintient de l'ensemble.

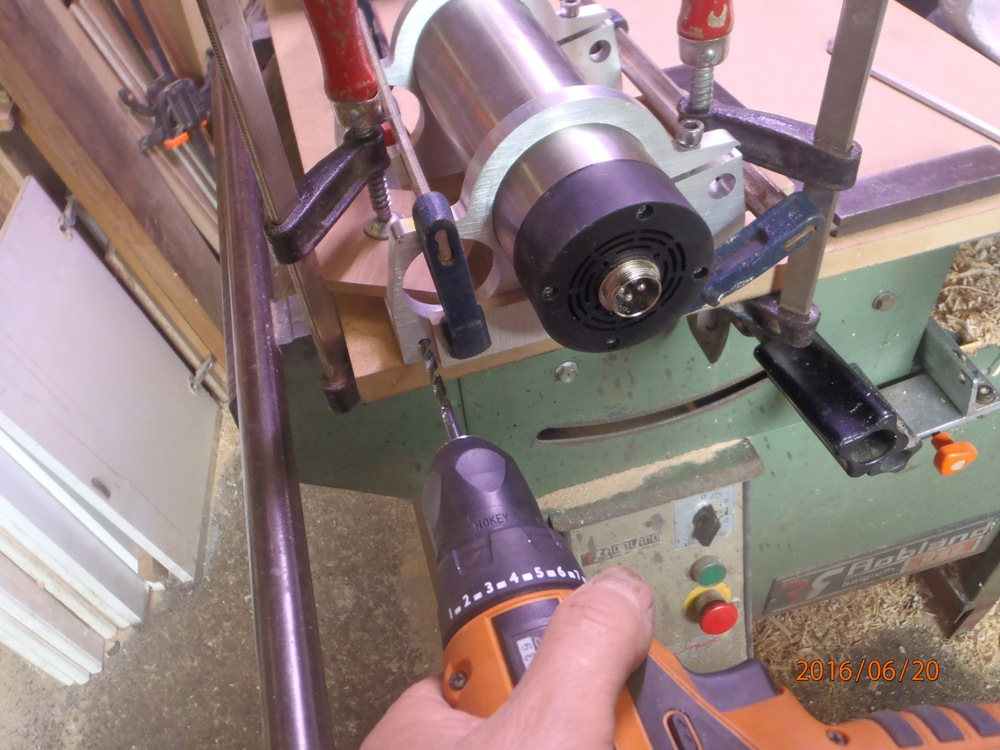

Les deux cales, sont percée a 5 Mm et taraudée a M6, tout serré bien a plat, ici le bâti de la circulaire est utilisé comme marbre (fonte rectifier).





Le trou de 40 Mm, ou est passé un tube PVC pour l'aspiration des copeaux crée lors des usinages.



Un petit surfaçage sur de la toile abrasif pour être sur de la planéité, encore le bâti de la 'Robland' est sollicité.

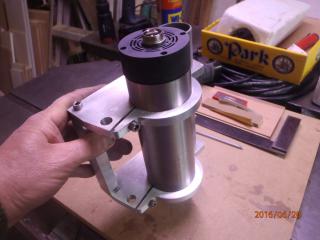

Reste a le placé sur la tète (axe Z) de 'UneKa-CNC', pour remplacé la 'Kress', A plus, PapyKy.
