Changer un embrayage sur un tracteur Zetor 4511.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Automobile. -> Reconstruction/Réparation de véhicules.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 27 Jan - 17:48 (2016)    Post subject: Changer un embrayage sur un tracteur Zetor 4511. Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.

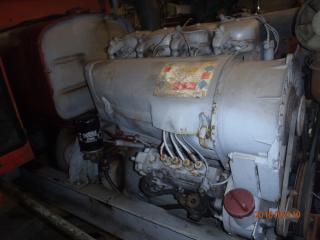

Mon amis JCB, crie au secoure pour sont tracteur un Tracteur-Zetor-4511-de-1972.




Oui vous savais celui qui a été retapé il y a un bout de temps, 09/2012.





Eh oui l'embrayage qui fessais déjà du bruit, (butée) et qui était dur, pour débrayer.


Donc démontage, séparation du moteur et du pont boite a vitesse, est plus compliqué, car il faut séparé/coupé en deux.


A plus pour d'autres photos de l'aventure, Pour JCB, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 12 Feb - 22:05 (2016); edited 10 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 27 Jan - 18:16 (2016)    Post subject: Changer un embrayage sur un tracteur Zetor 4511. Reply with quote

Préparatif de désaccouplement Moteur/Boite-Pont.

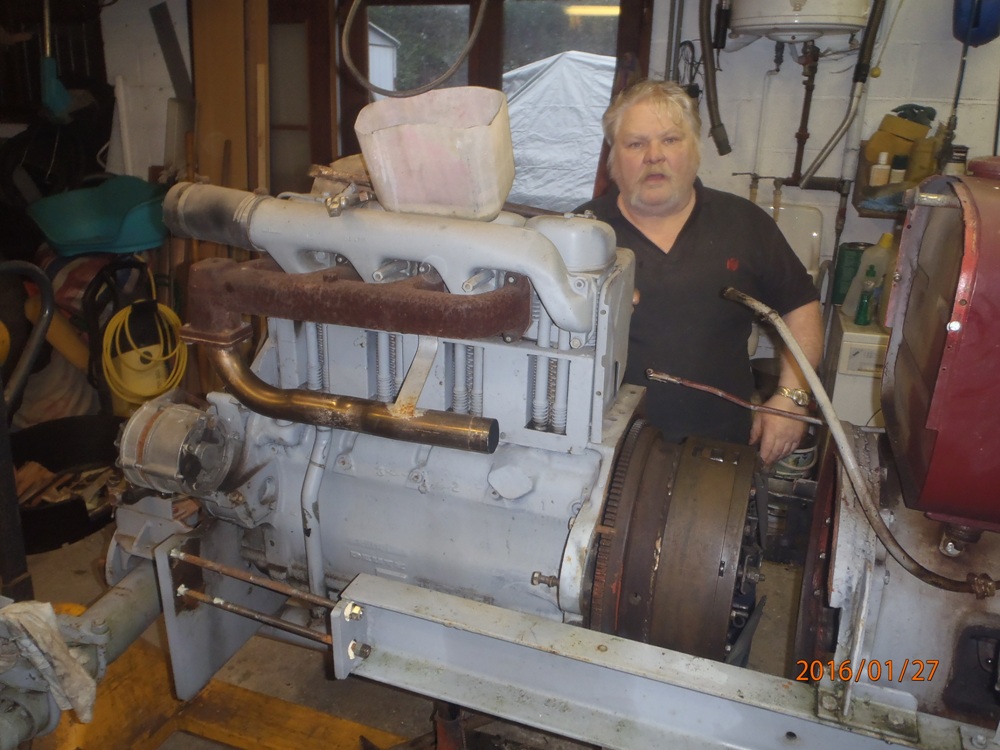

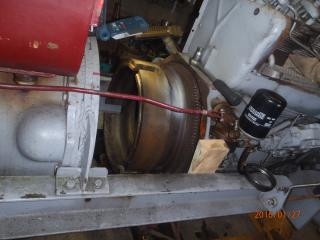

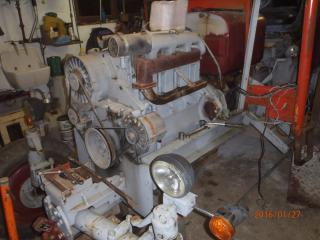

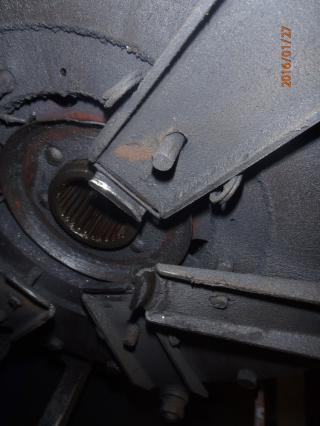

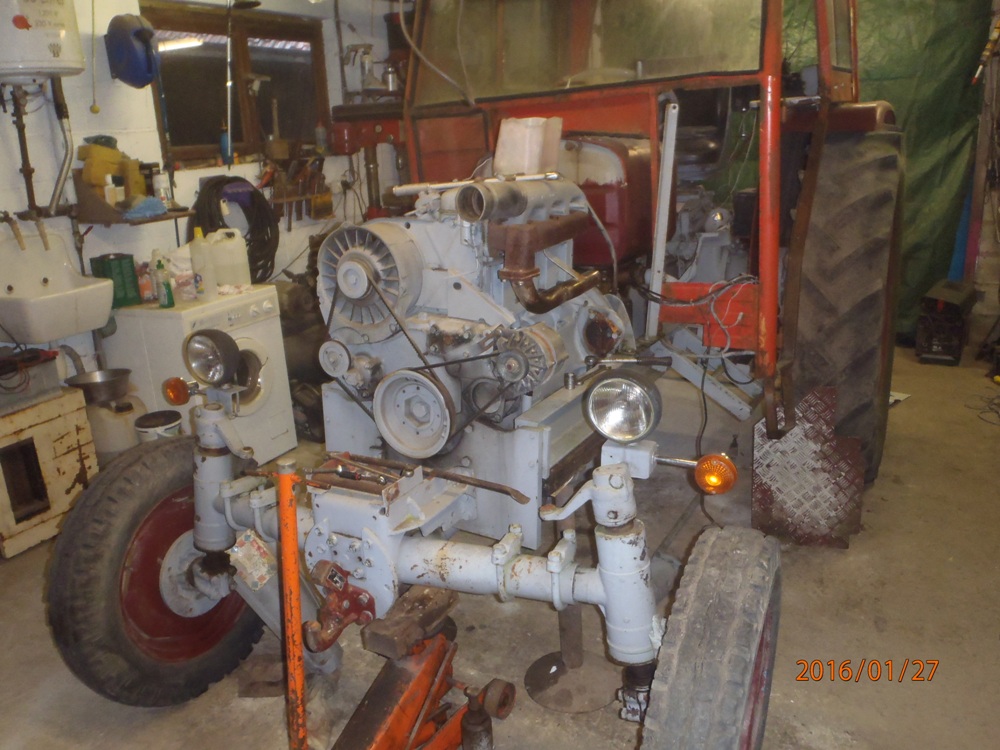

Le voila déjà bien nu, sans capot, les barres d’accouplements, démarreur, câblage électrique et autres accessoires enlevé.





Des calages sont placé sur le faux chassis, pour le maintenir, et le moteur est soutenu par un transpalette sur la carter moteur.

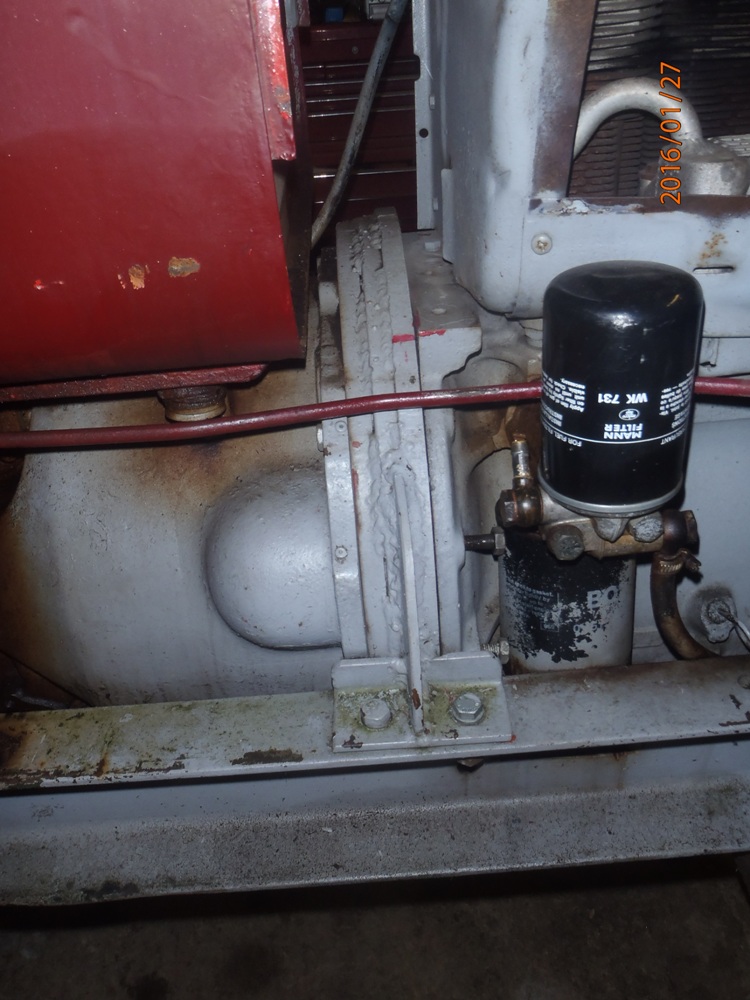

Voila la jonction a désaccouplé, une drôle d'histoire, car le moteur qui n'est pas celui d'origine, une entretoise a été réalisé a "l'arrache".

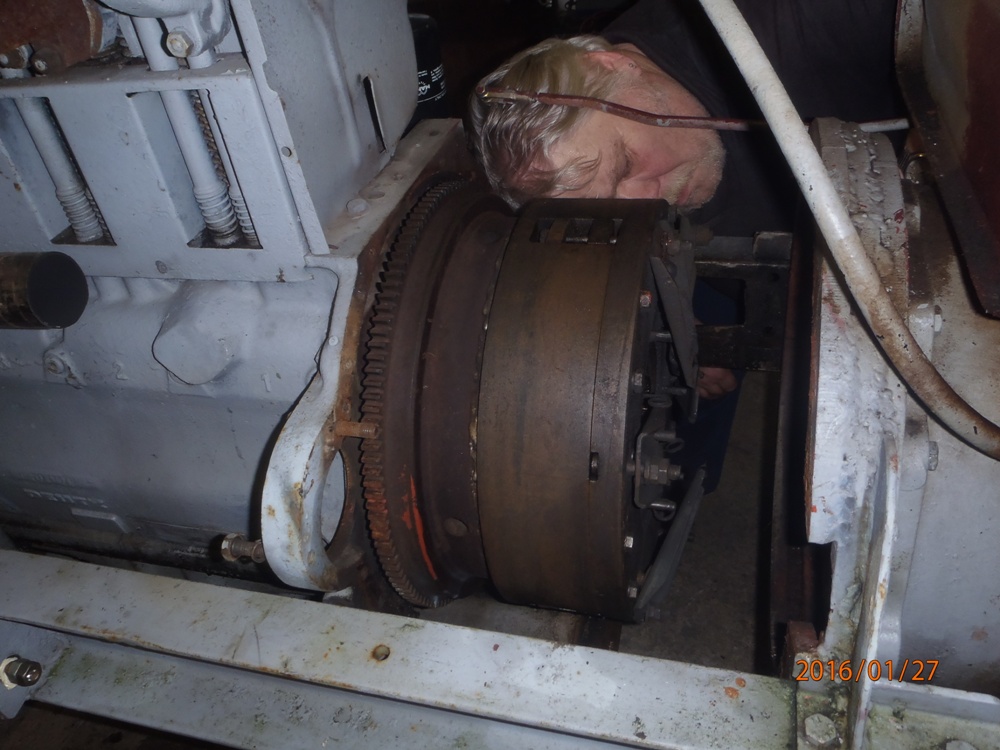

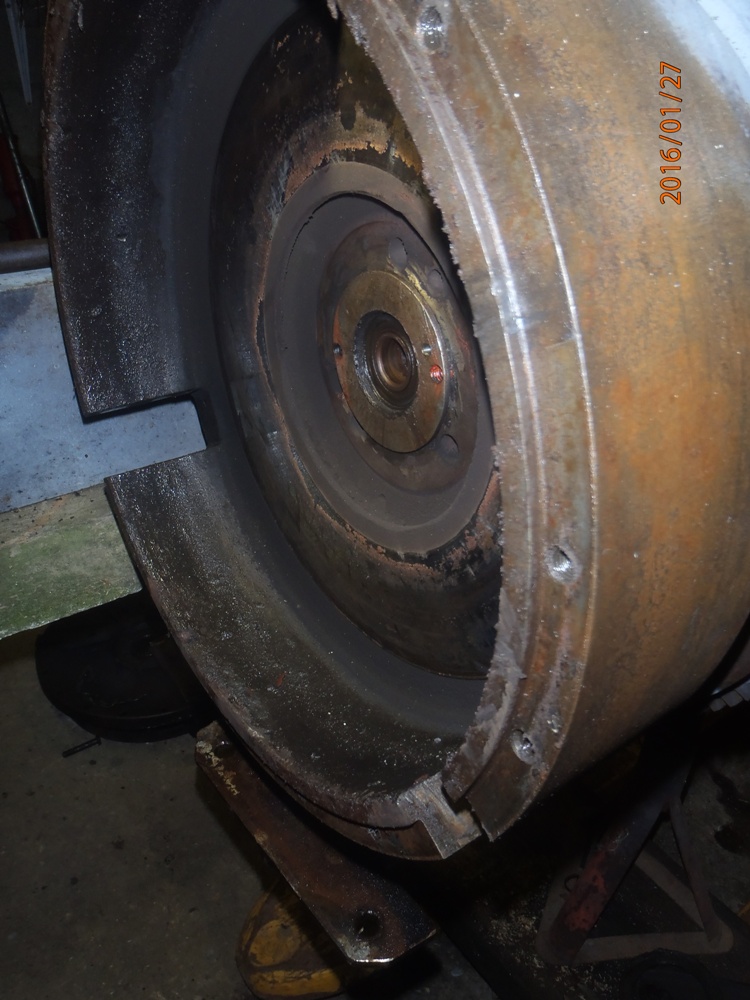

OH Horreur, que cela est il ??, deux volants moteur soudé ensemble, La aussi, soudure réalisée a "l’arrache", mais pourquoi ??.







Sortir le mécanisme a été relativement facile, par le bas, malgres sont poids, +/-20 Kg.

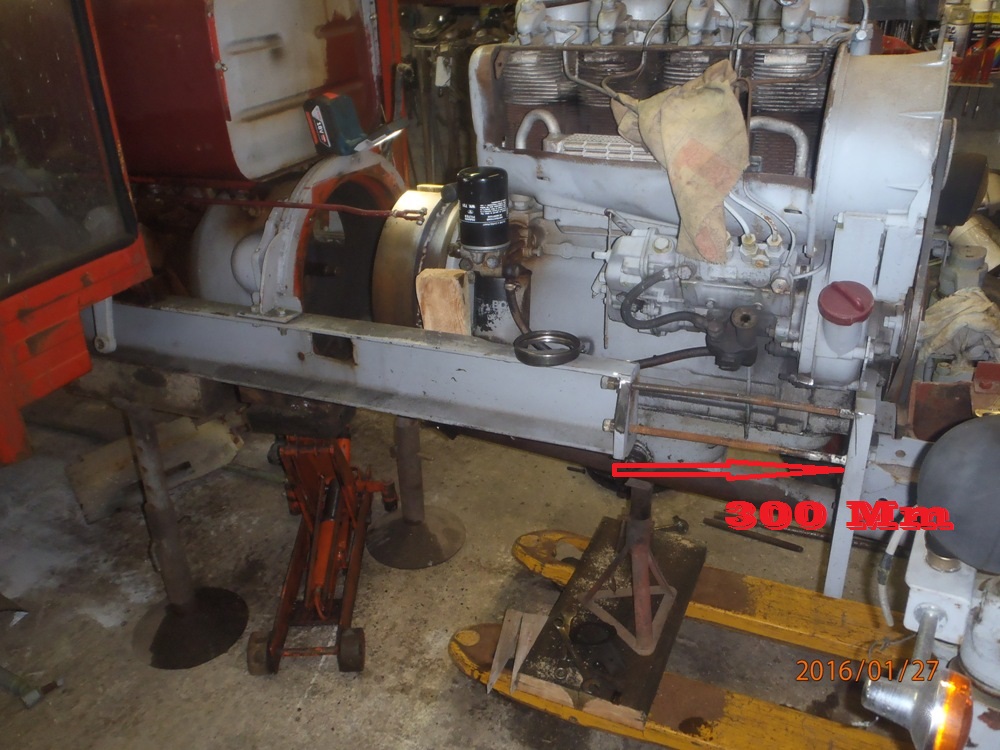

Cela a été relativement facile de recule le moteur de très de 300 Mm, pour sortie le mécanisme, a part un levier qui était déplacé qu'il a fallut démonté.

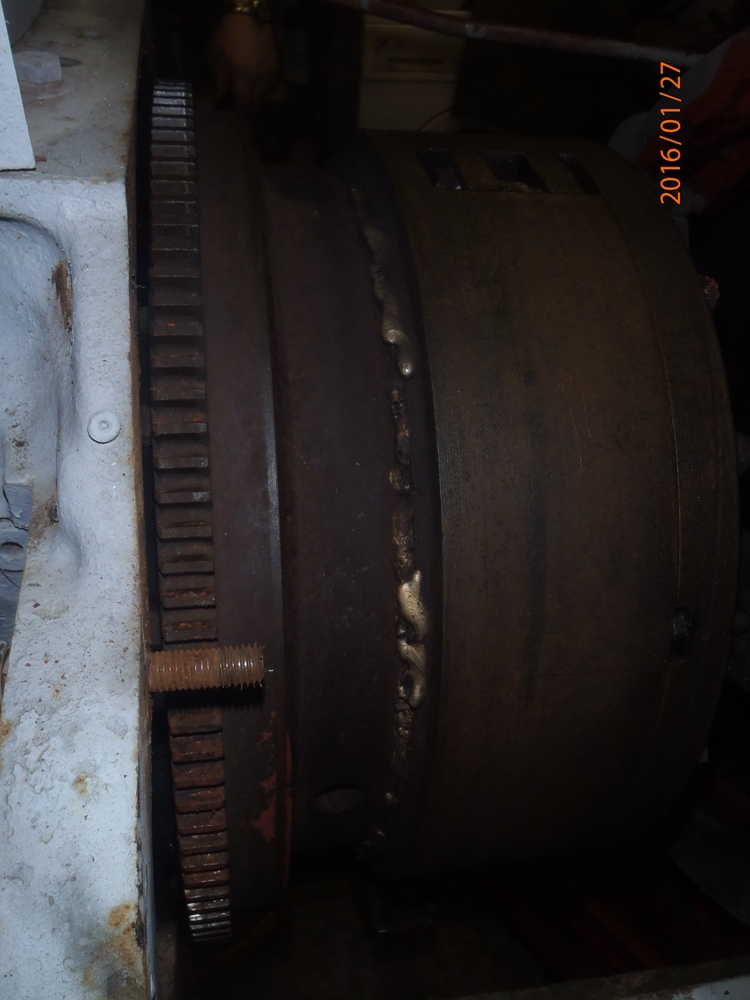

La soudure n'est que partielle sur le périmètre, et des points on été fait dans les trous sur la circonférence.





Pas d'accès au vis de fixation du/des volant moteur, et roulement devrais être remplacé car fait du bruits, et plus étanche non plus.


Un très gros probleme serais de retiré le/les volants moteur soudé ensemble, HO HORREUR, plus moyen d'arrivé au vis de fixation sur le vilebrequin.




Si perte d'huile bourrage vilebrequin, ou probleme de couronne de démarreur, que faire ??????????????????????????????????????.


Mon ami JCB, n'en reviens toujours pas, A plus pour la suite, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Wed 27 Jan - 19:22 (2016); edited 6 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 27 Jan - 18:32 (2016)    Post subject: Changer un embrayage sur un tracteur Zetor 4511. Reply with quote

Surpris !!!!!, OH OUI, pourrais l'être pour moins que cela !!!!.

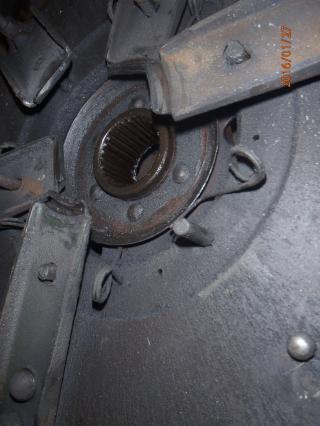

Le plateau de poussée est a deux disques de friction, rien de plus normal pour ce genre de moteur, a fort couple moteur.

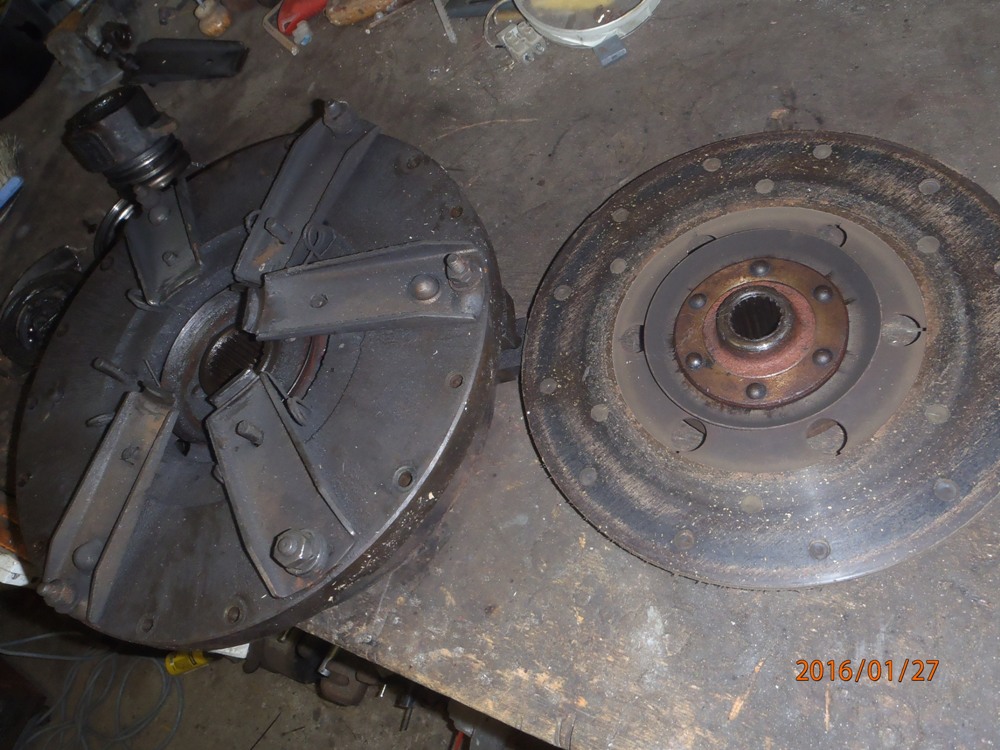

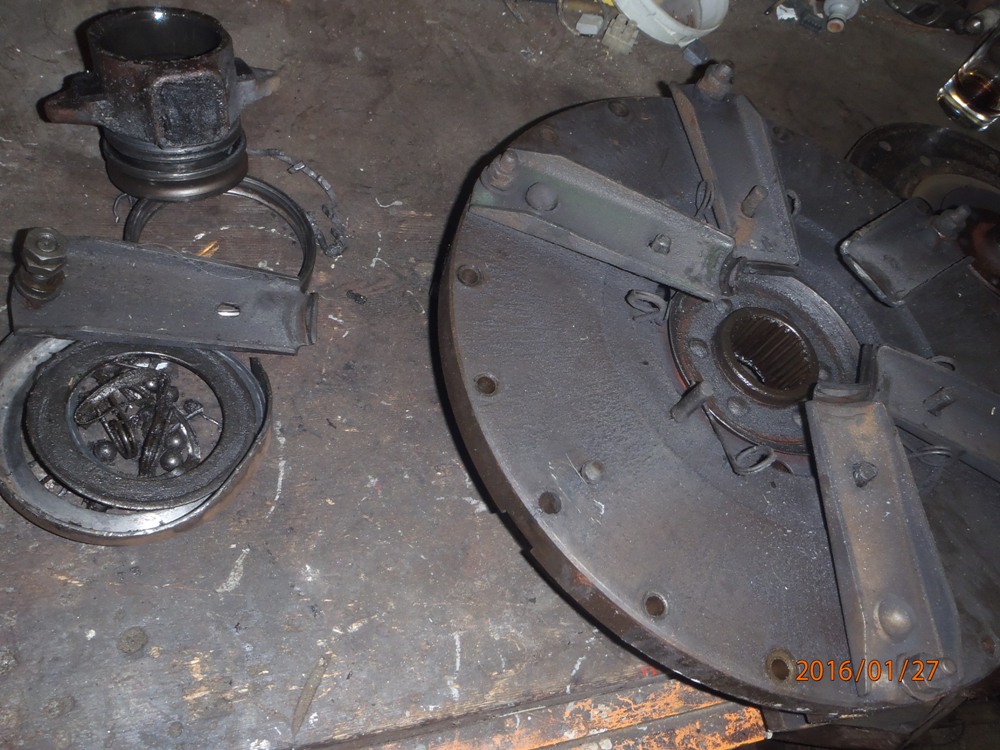

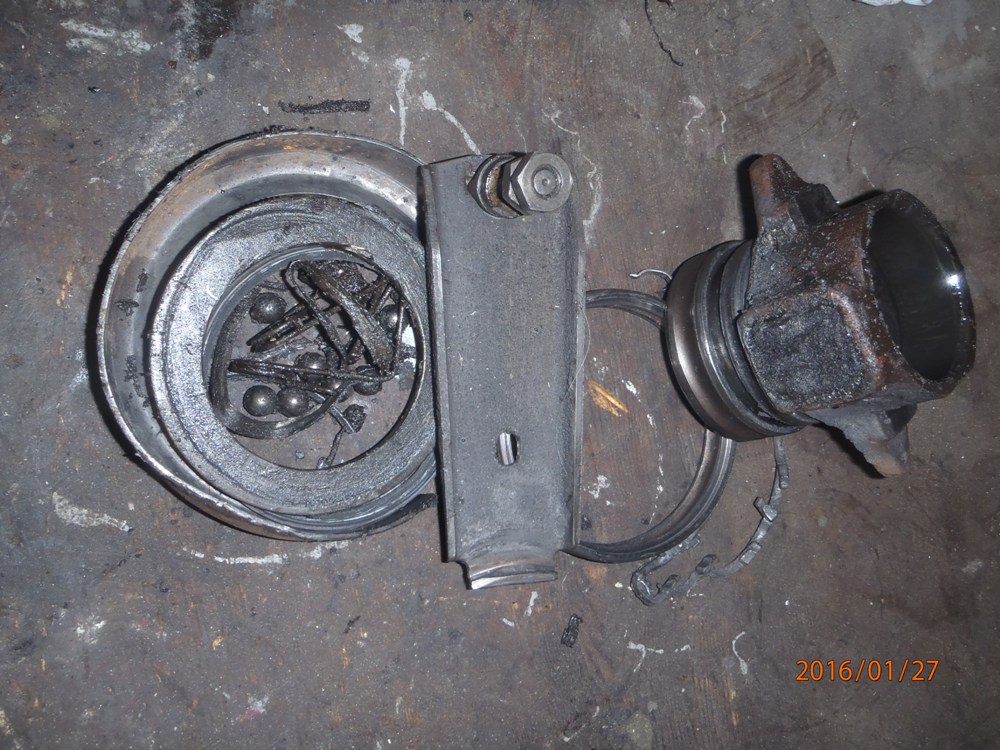

Coté butée?, plus rien que des billes dans le carter, roulement en morceaux, et coté mécanisme, l'un des 6 leviers que l'on a pesté pour retiré a traver le trou du carter.



L'un des leviers, retiré qui bloqué la sortie du moteur du carter d'embrayage, 4 des 6 ressorts de maintien sont cassé, les frictions sont à plus de 50% usé



Les leviers, sont littéralement 'bouffé', plus rien de correcte, cage extérieur de la butée est coupe en deux, même le coulisseaux de la butée est 'bouffé'.





Petit constatation, le roulement est un simple roulement a billes droite, pas possible que cela sois d'origine, verrais mieux un roulement 'butée'.



Reste a trouvé les pieces, soit pour réparé ou trouvé un d’occasion, mais sait pas encore ou trouvé les morceaux pour sa remise en état.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 28 Jan - 18:49 (2016)    Post subject: Changer un embrayage sur un tracteur Zetor 4511. Reply with quote

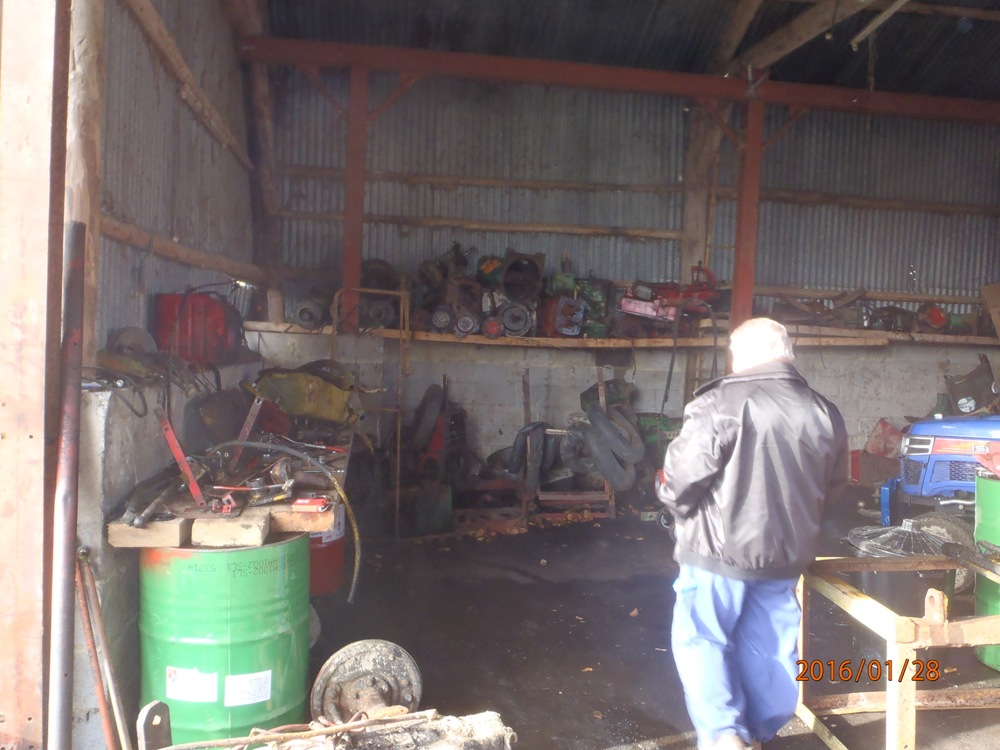

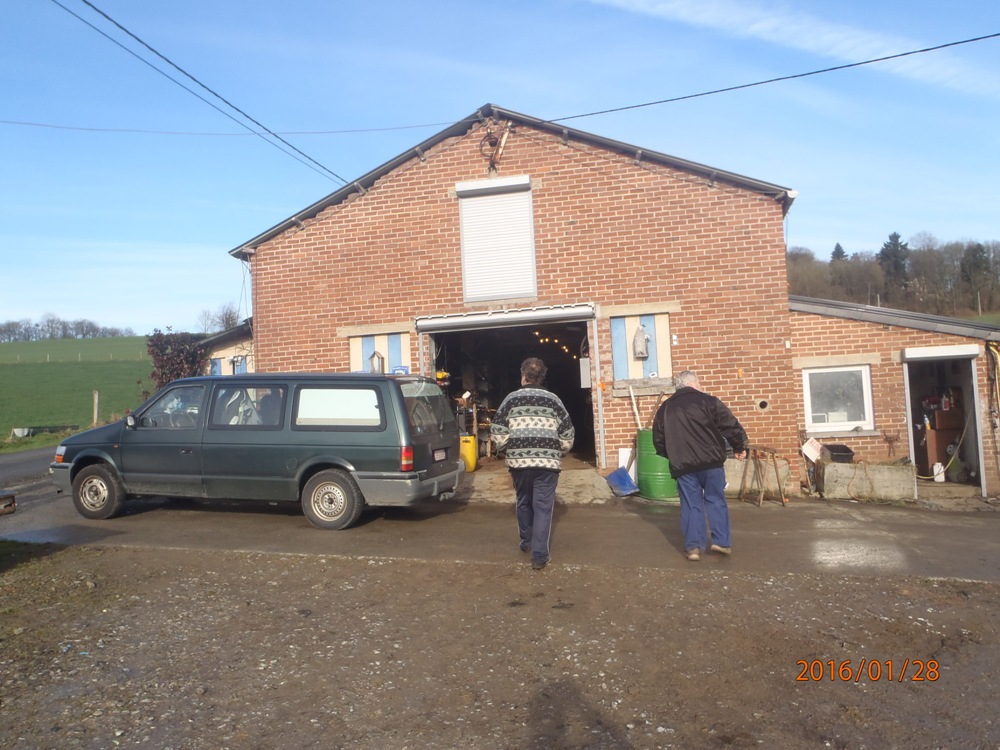

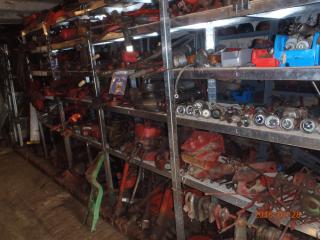

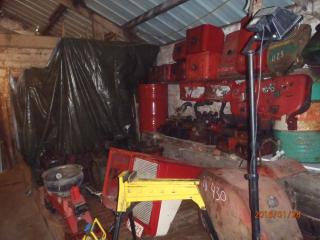

Trouvé, mon ami JCB a trouvé un occasion, a allez chercher.

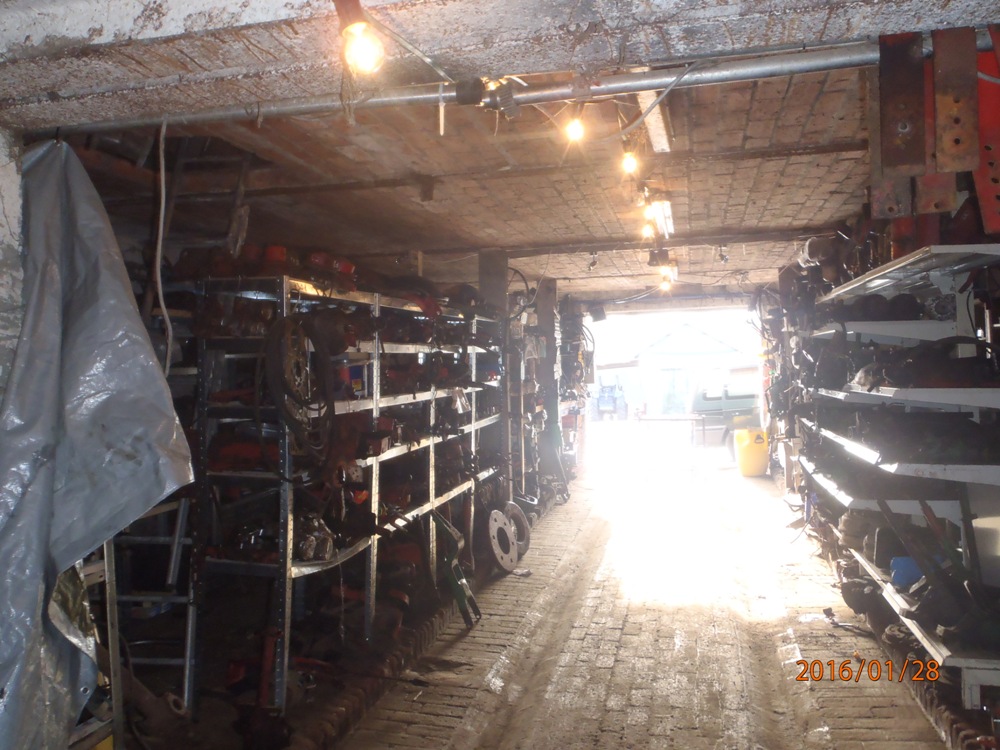

Voila l'adresse : 14 Rue de Somal - 5377 Somme-Leuze, GSM : 0485-395-337, Non loin de la plus petite ville Belge "Durbuy".





A plus pour d'autres photos,



































A bientot, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Fri 29 Jan - 13:09 (2016); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 28 Jan - 19:14 (2016)    Post subject: Changer un embrayage sur un tracteur Zetor 4511. Reply with quote

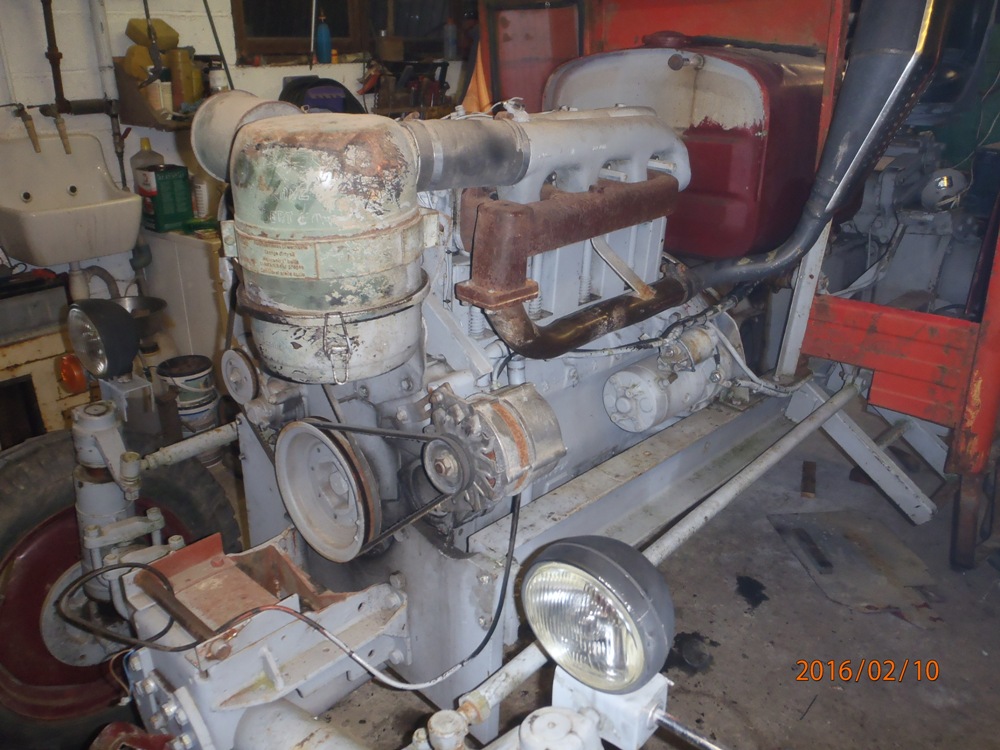

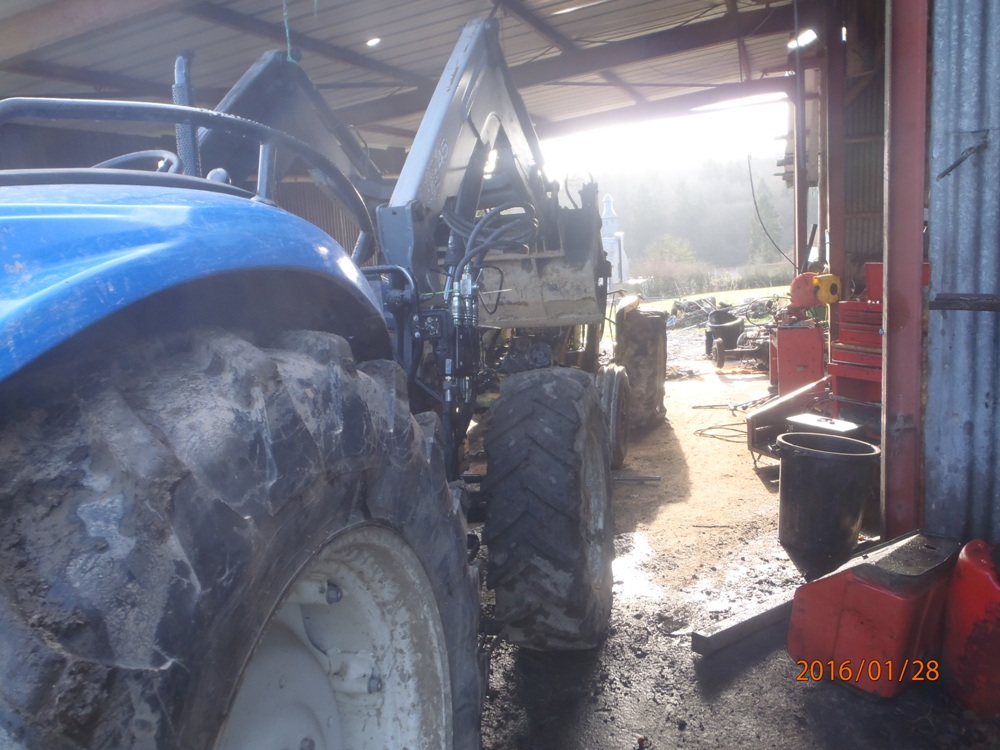

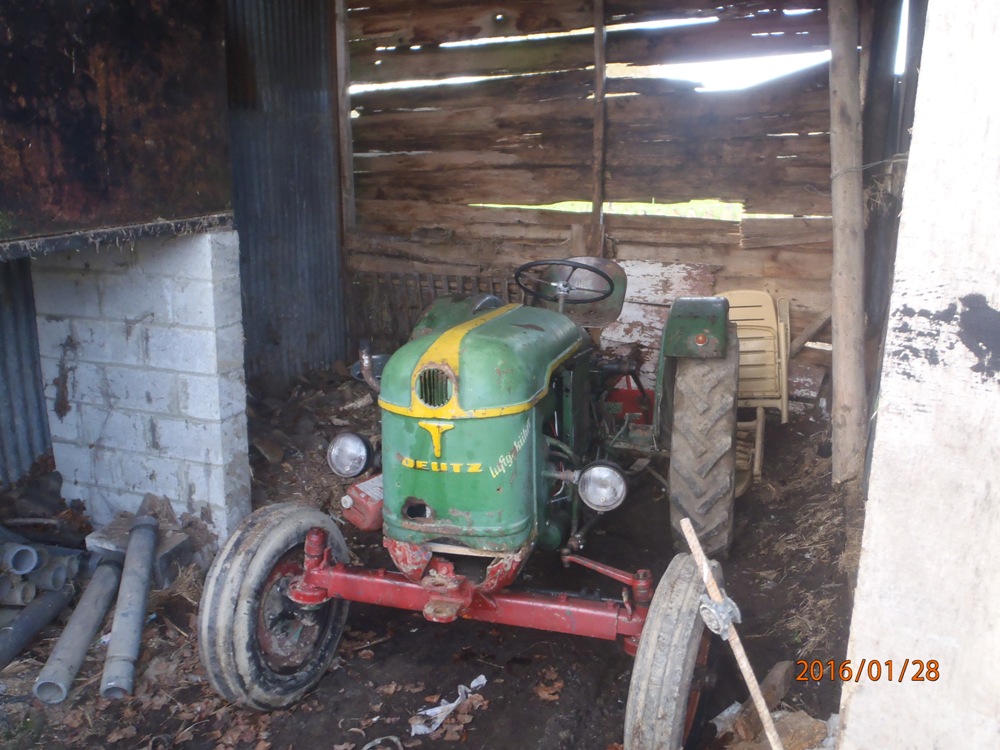

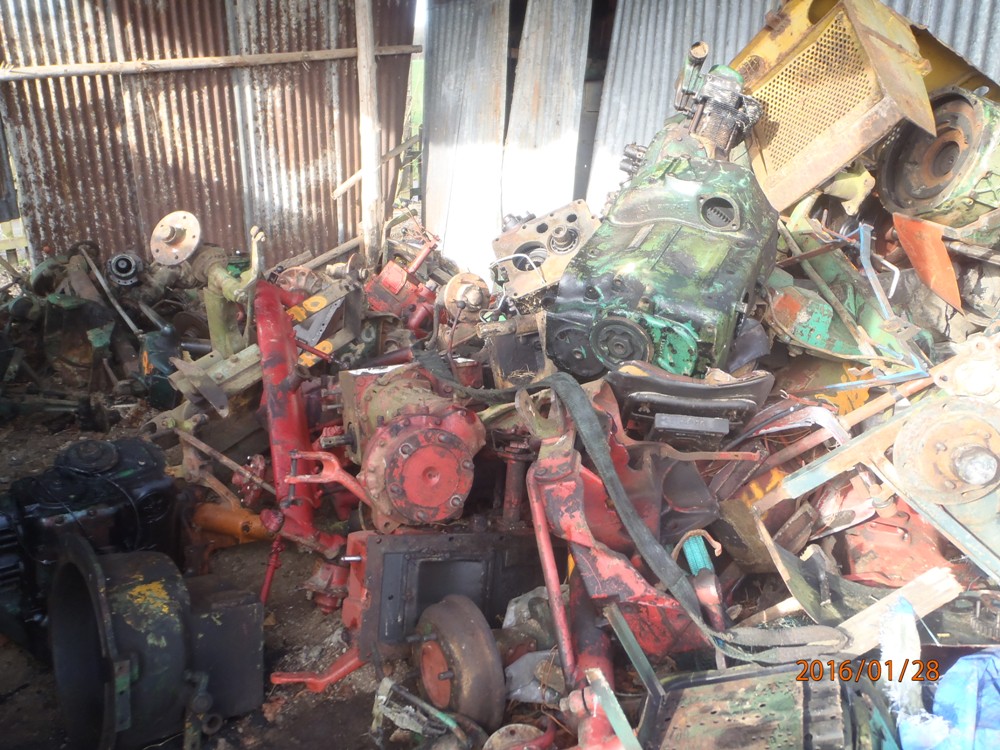

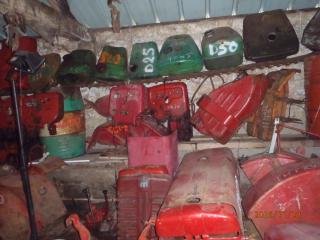

D'autre photos sur le chantier.

















Et un petit qui va partir en pieces, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 9 Feb - 00:31 (2016)    Post subject: Changer un embrayage sur un tracteur Zetor 4511. Reply with quote

Bonsoir a tous.

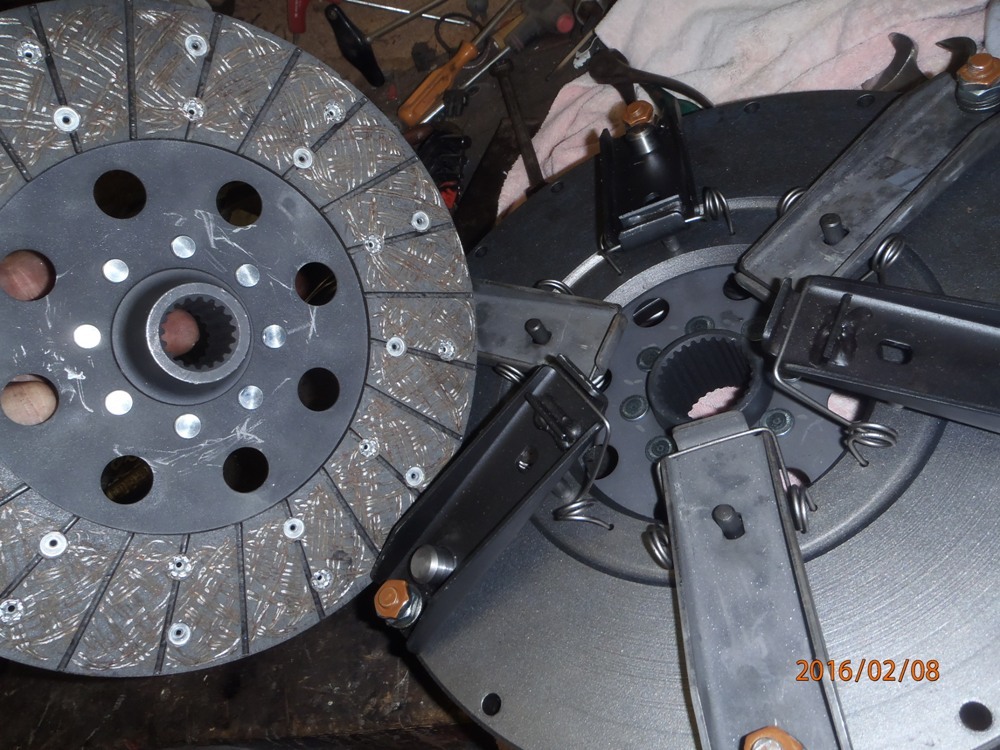

L'embrayage est la, tout neuf.









La butée est graissé par chauffage dans de l'huile épaisse pour sortir l'air et rentre la graisse, et laissé refroidir.

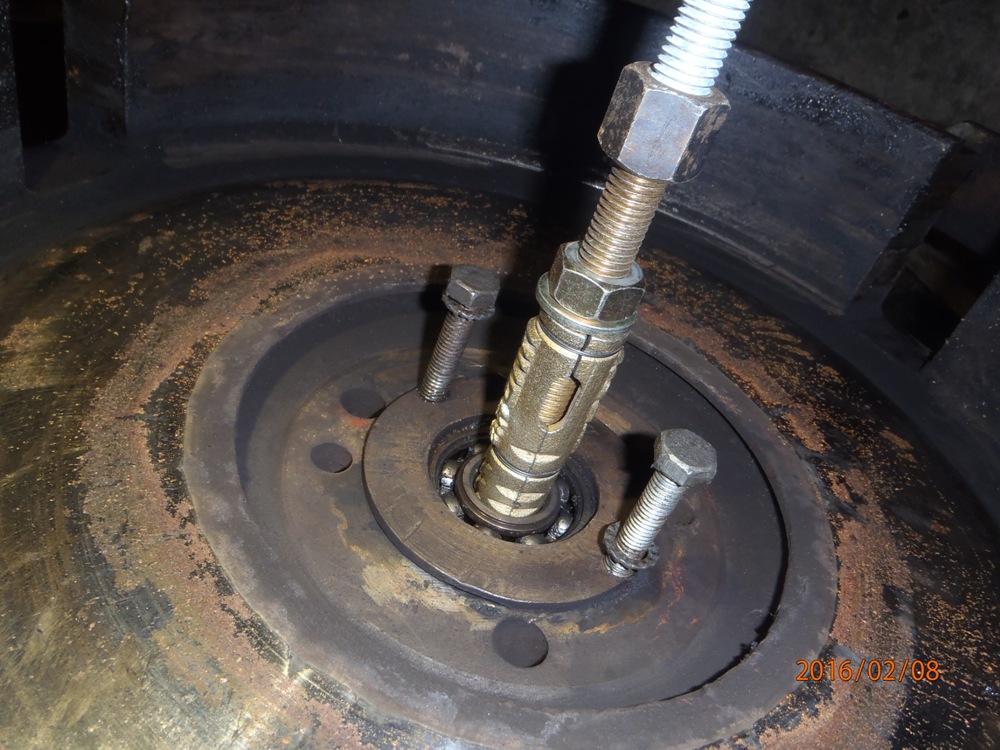

Un encrage en M12, dont le diamètre était justement de 20 Mm, bien résisté, mais roulement pas sorti,et pour cause !!!.

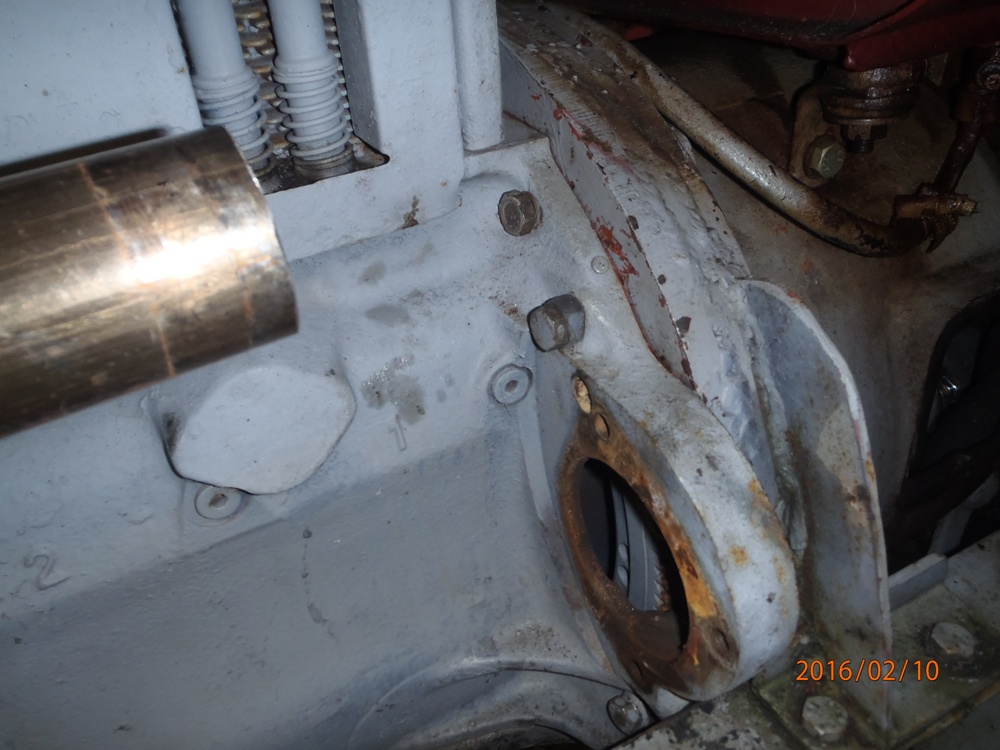

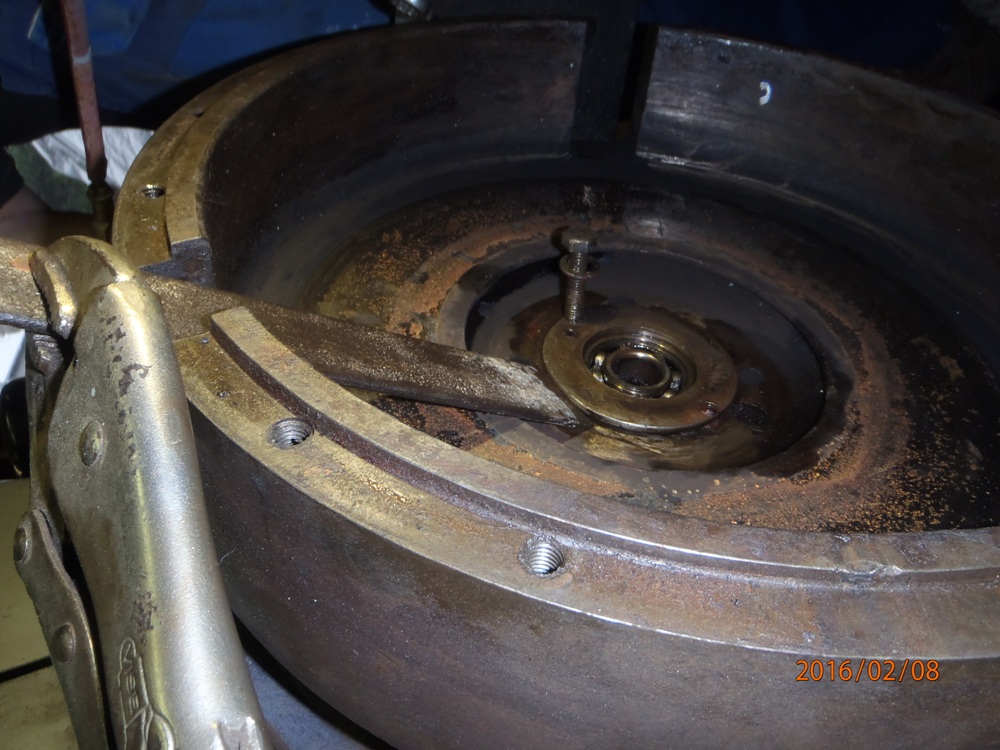

L'entretoise du roulement de maintien est sorti, mais pas sans mal, le système a bien tenu, mais le roulement a surement été monté a la presse.




L'entretoise était maintenu par deux vis Allen M8, entre 'cuir & chair', pour évité de sortir et de tourné.

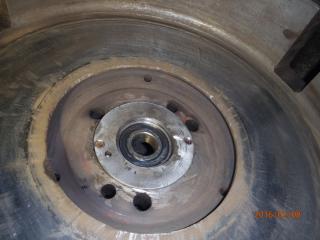

Le roulement est retiré et remis a la presse dans l'entretoise, et refixer sur le volant moteur, avec les deux vis Allen de maintient.

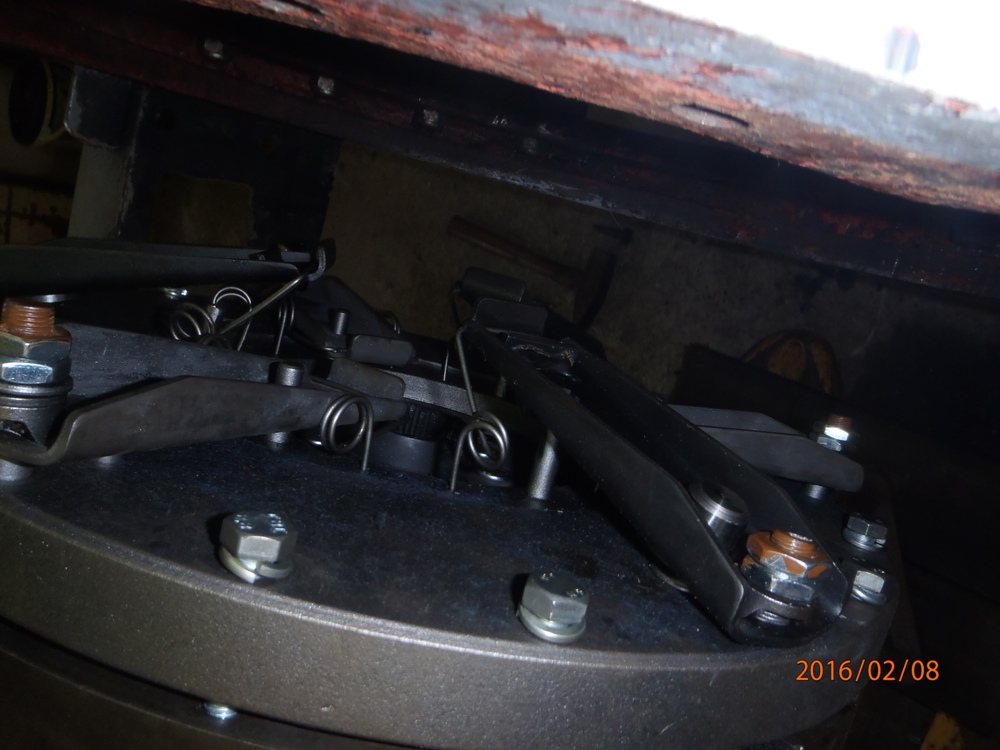

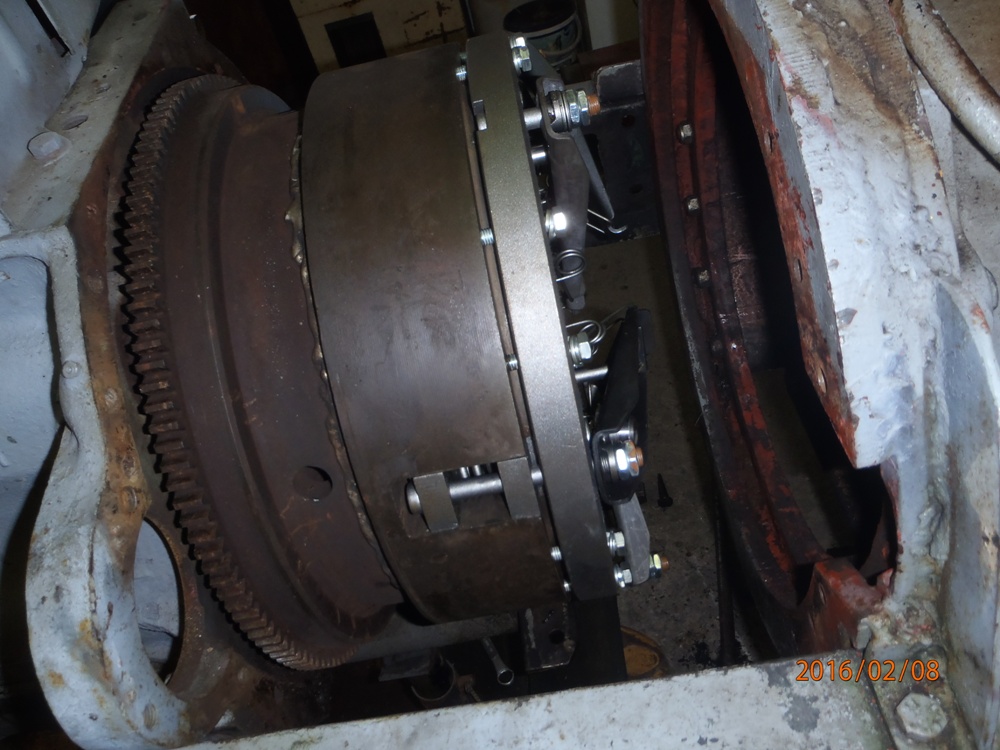

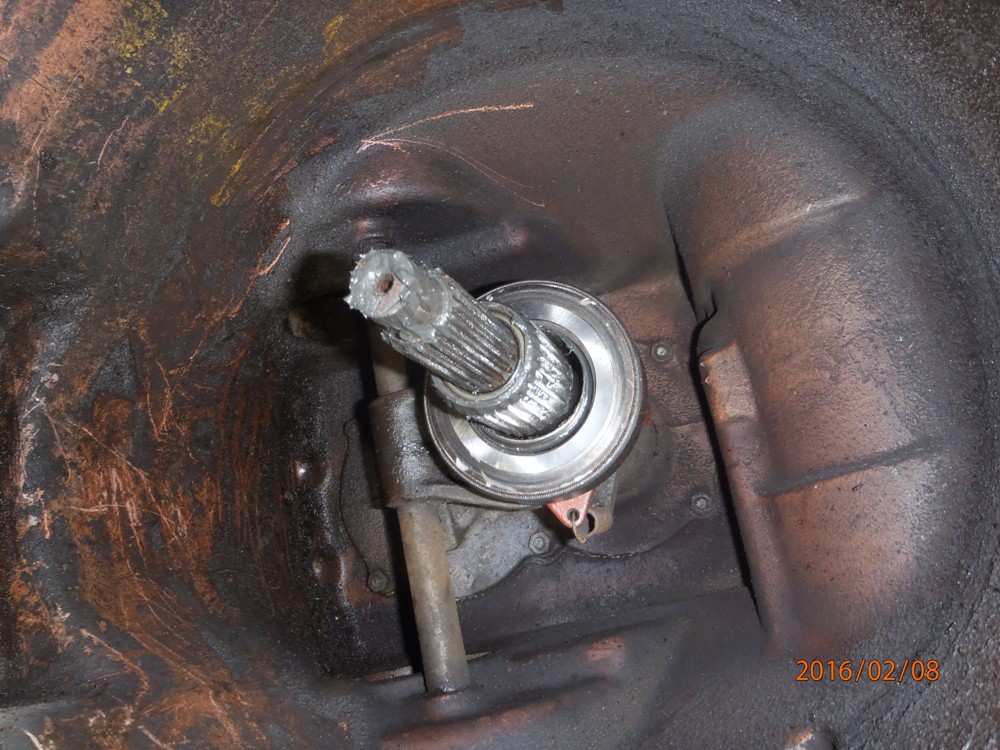

Le mécanisme remis en place dans le volant, mais pas serré, pour recentré le 1 er disque avec le pignon a queue.



Mais comme l'on ne pas de centreur, le disque est pas bien centré, a après 3 essais l'on décide de tourné un bout d'acier,
Pour en faire un centreur et de pouvoir serré les plateaux sur le volant, A plus pour la suite du remontage, Pour JCB, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 9 Feb - 21:38 (2016)    Post subject: Changer un embrayage sur un tracteur Zetor 4511. Reply with quote

Bonsoir a tous.

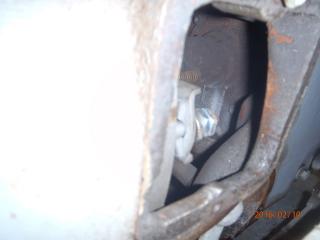

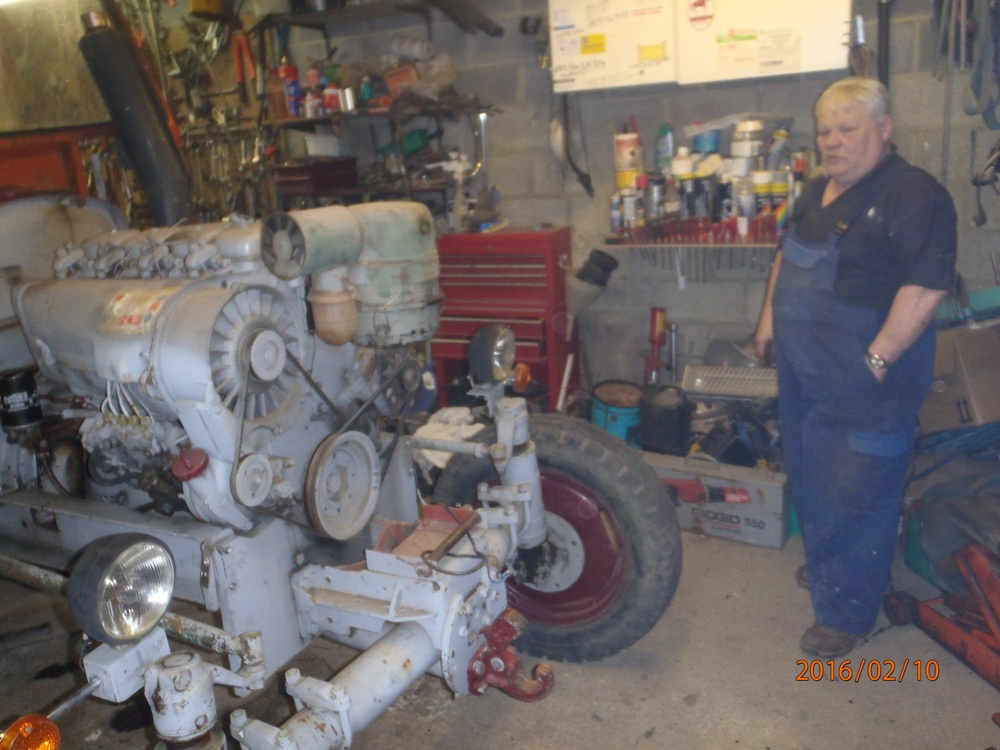

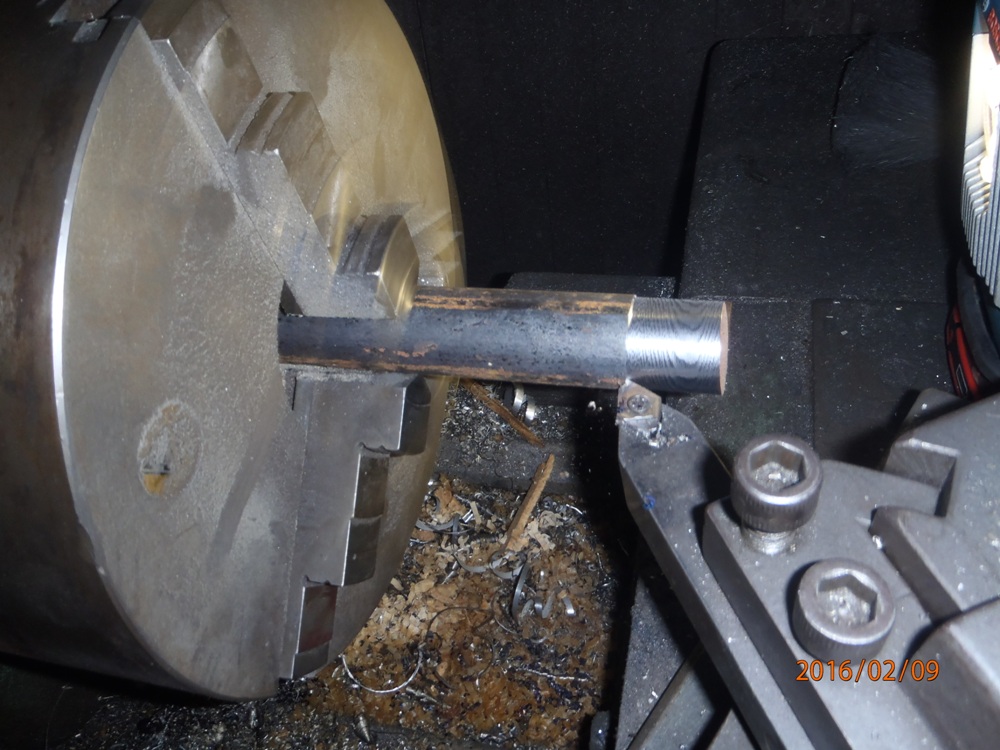

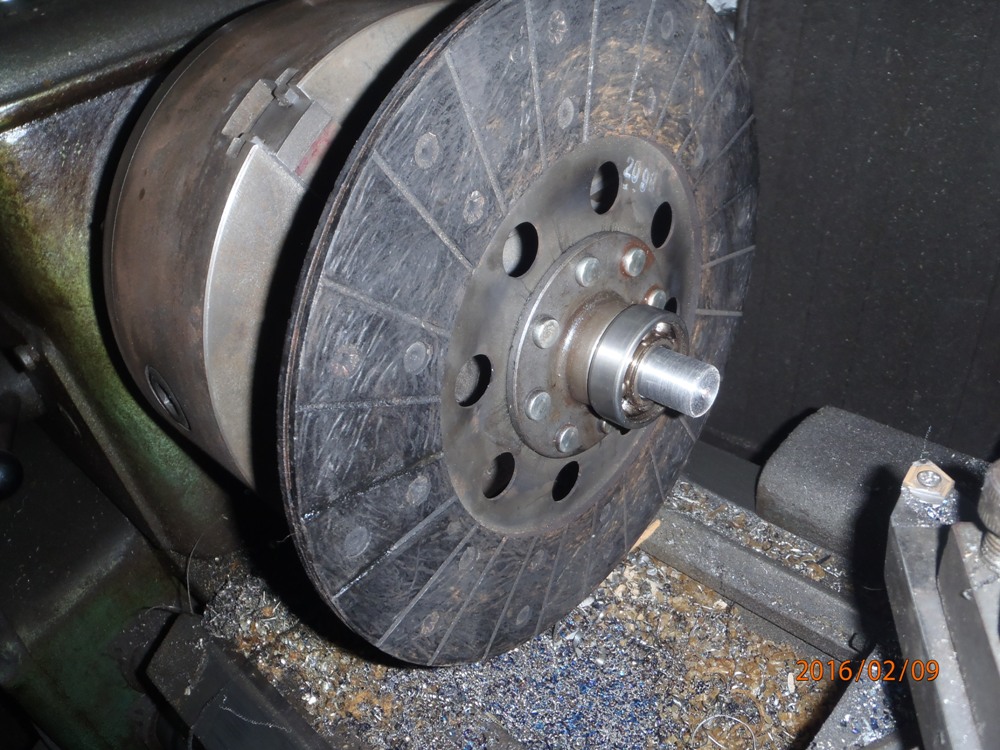

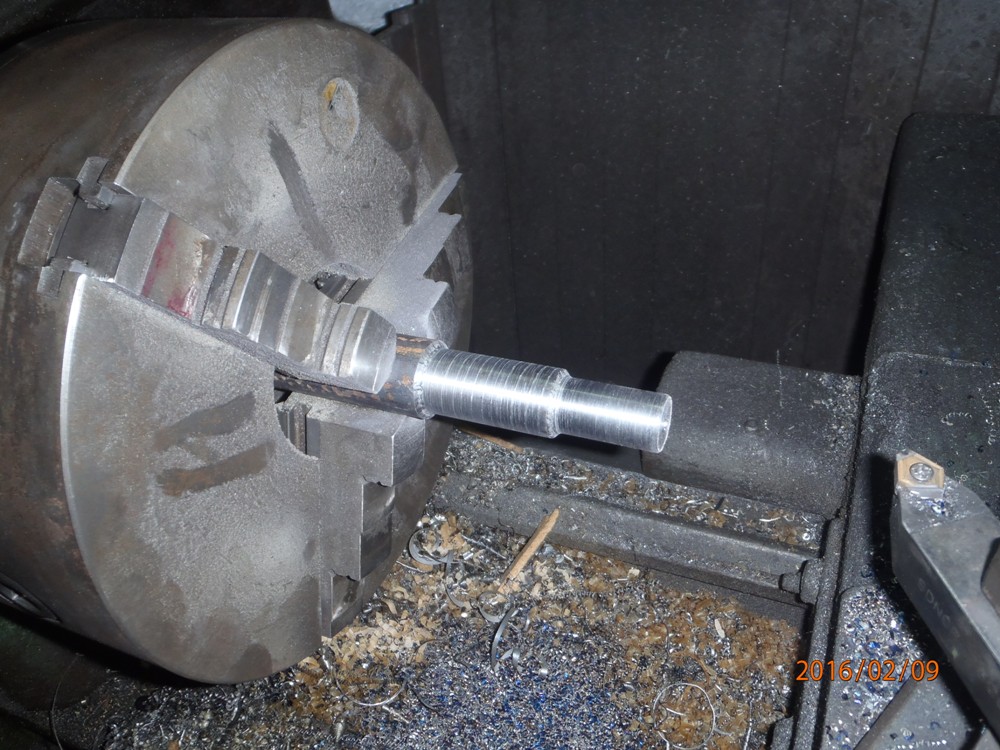

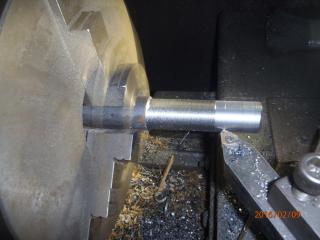

Tournage d'un bout acier de 30 Mm, pour avoir deux portée, 25.3 & 19.9 Mm.
