PostPosted: Mon 12 Jun - 09:11 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

PublicitéSupprimer les publicités ?
Salut a toi.


Tu a l'air de chercher les problèmes ou il n'y en a pas, le port LPT est géré par la carte de commande.

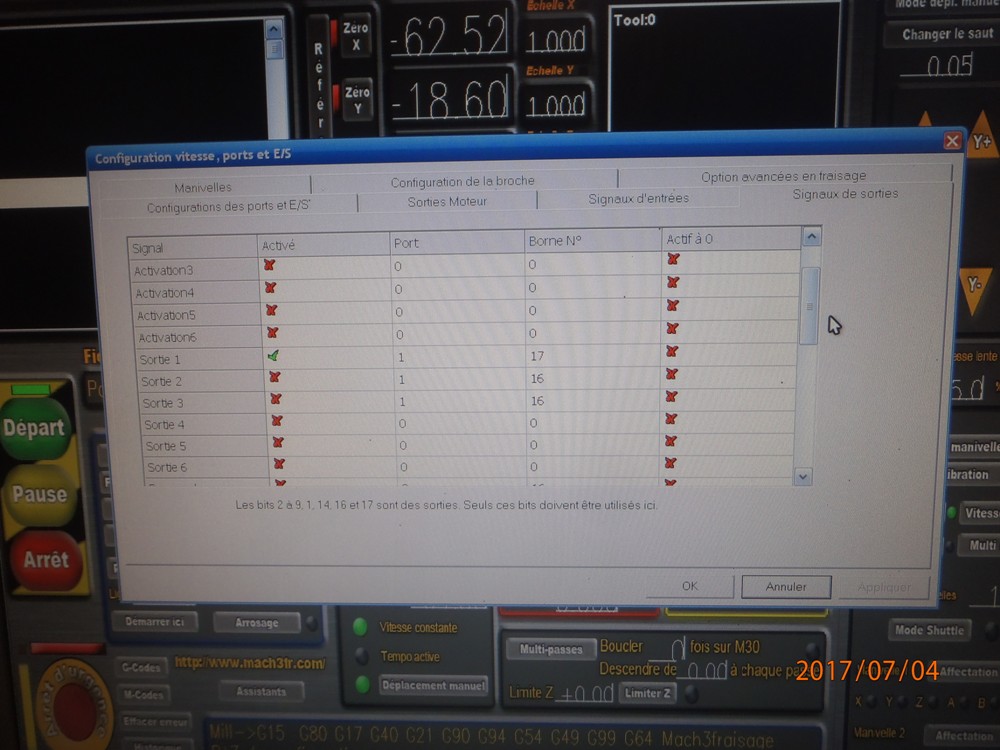

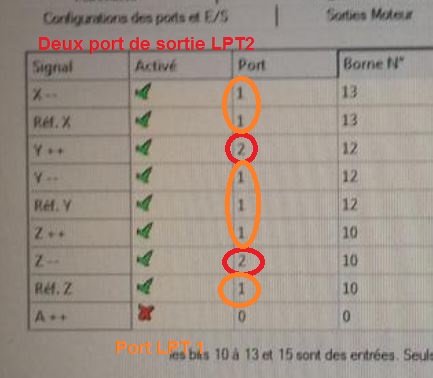

Ce qui ce passe sur ce port 'LPT1' ou 'LPT2' si d'autre entrée/sortie serais utilisée, cela n'a pas importance.

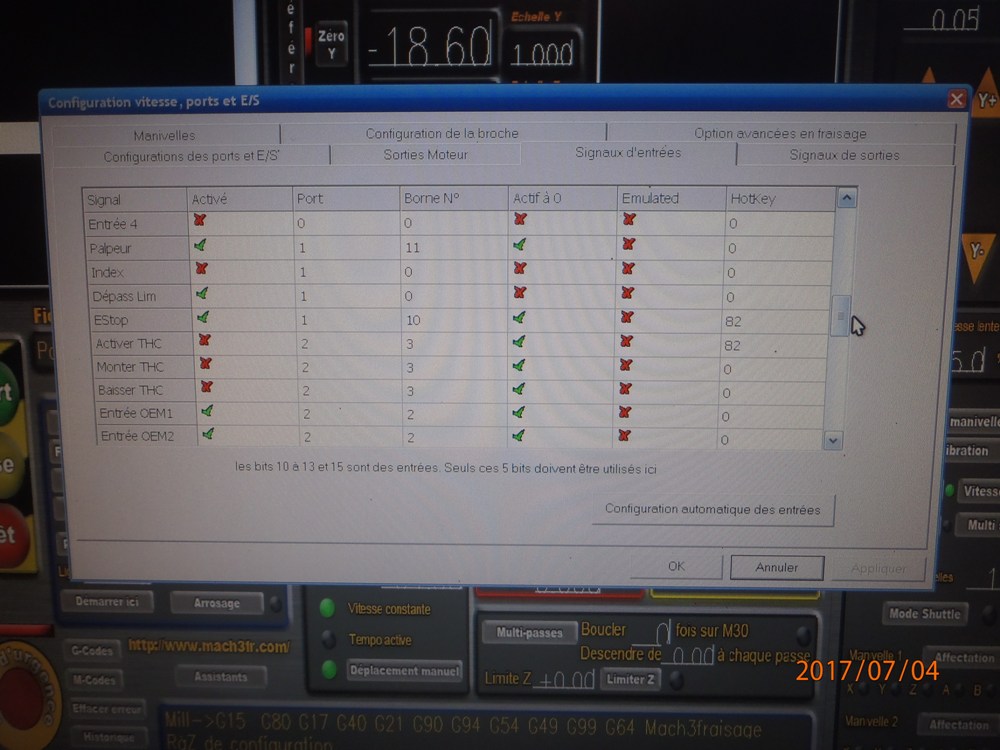

Les entrées sont a gauche, pour commande de broche, aspiration, fin de course,
Qui soit mécanique ou électronique, c'est un fil qui est coupé ou pas, POINT, qui est un retout a la masse.

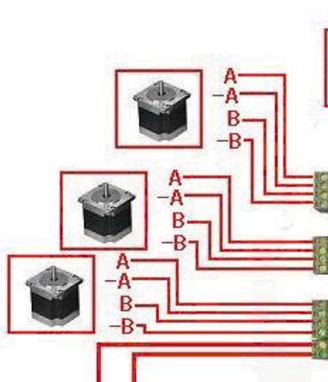

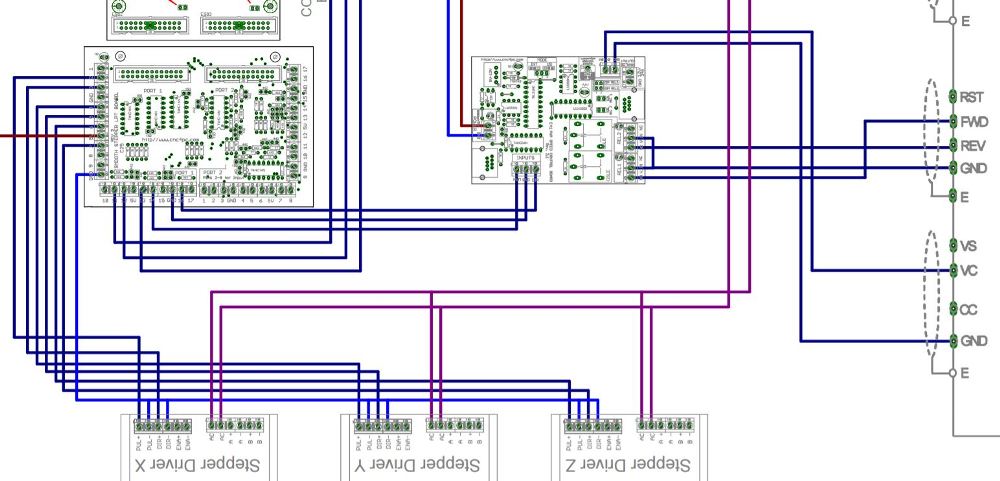

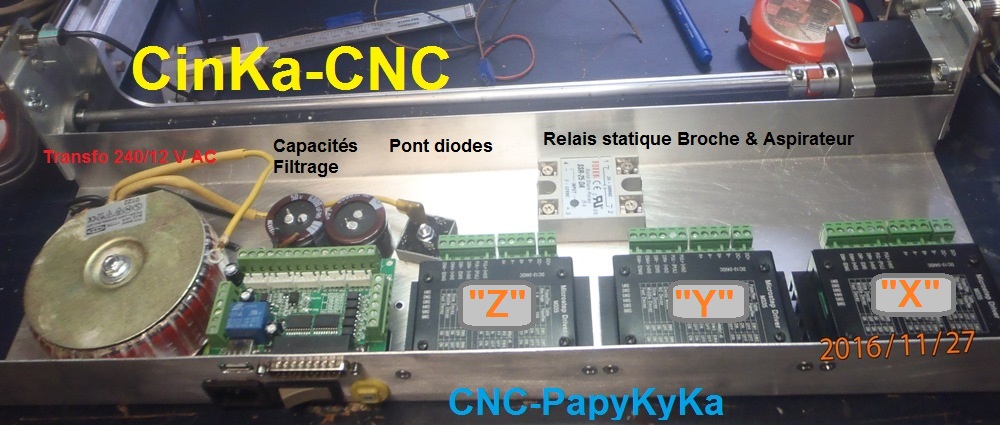

Voila un exemple de câblage d'une carte simple.

Les entrée sont en bas, qui provienne des drivers de puissance.



C'est a dire deux fils pour le 'pas' et le 'sens', point a la ligne, c'est cette carte utilisée sur "CinKa-CNC".









Quel carte de commande a tu ????.




A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 12 Jun - 11:36 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

voila je sais que je peu avoir l'air de tourner en rond mais je n'ai pas d'explication clair avec ma carte

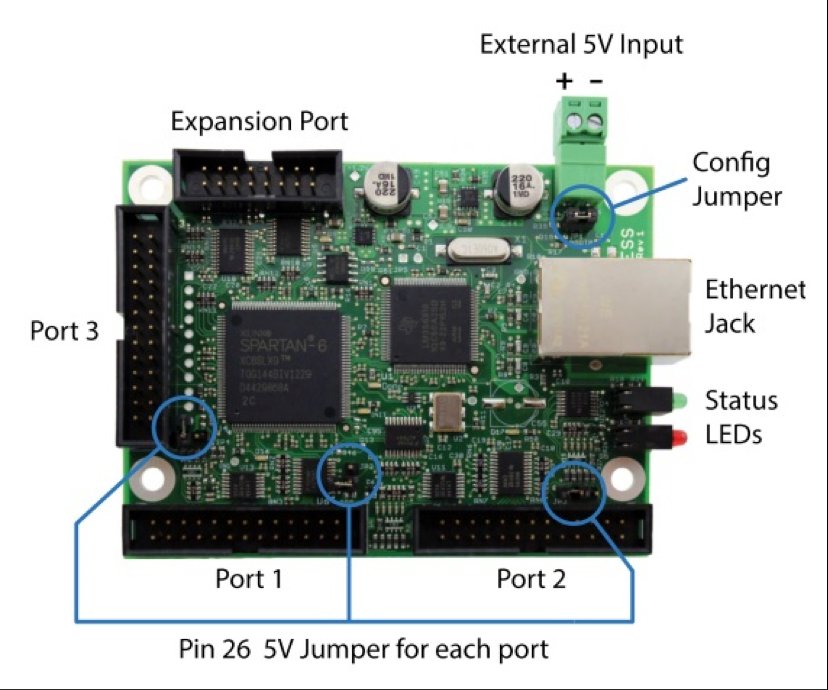

c'est la smoothstepper ethernet avec le tableau de led dédié au opération d'on j'ai parlé plus haut

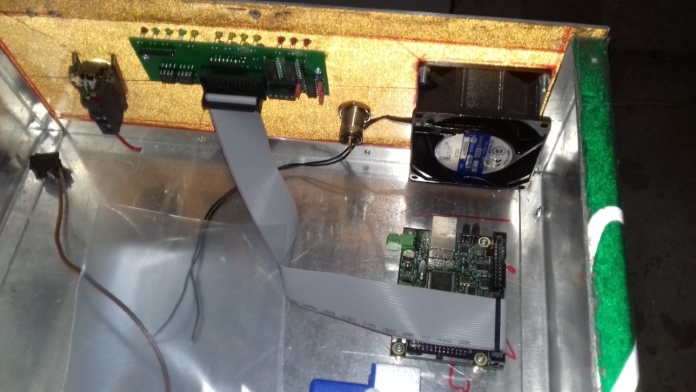

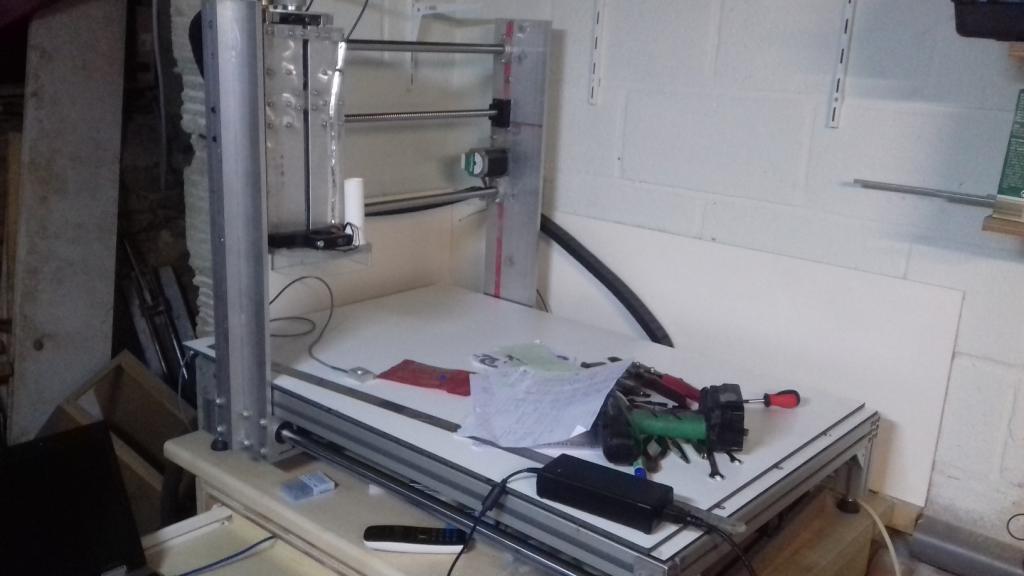

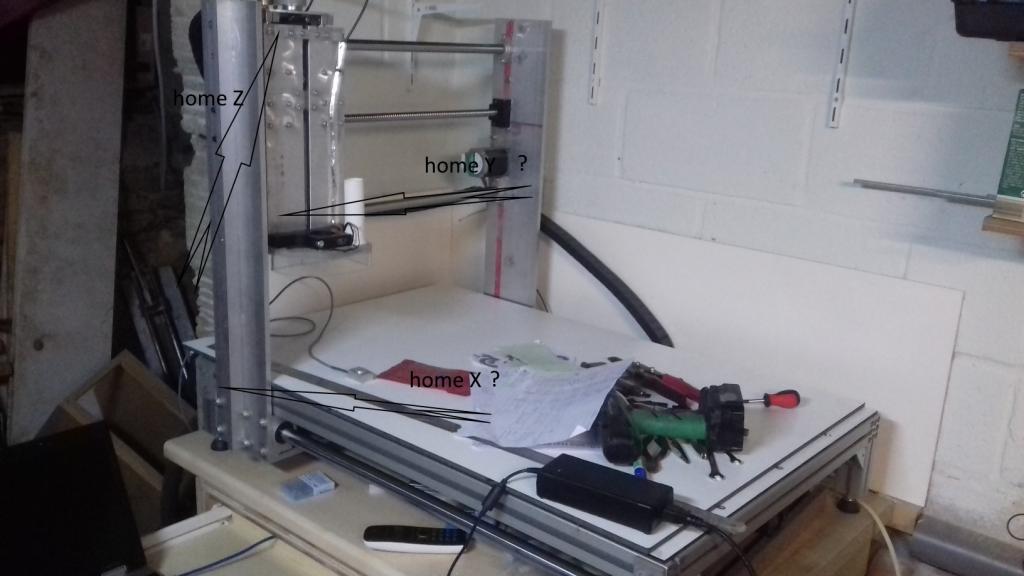

voila une photo de mon installation

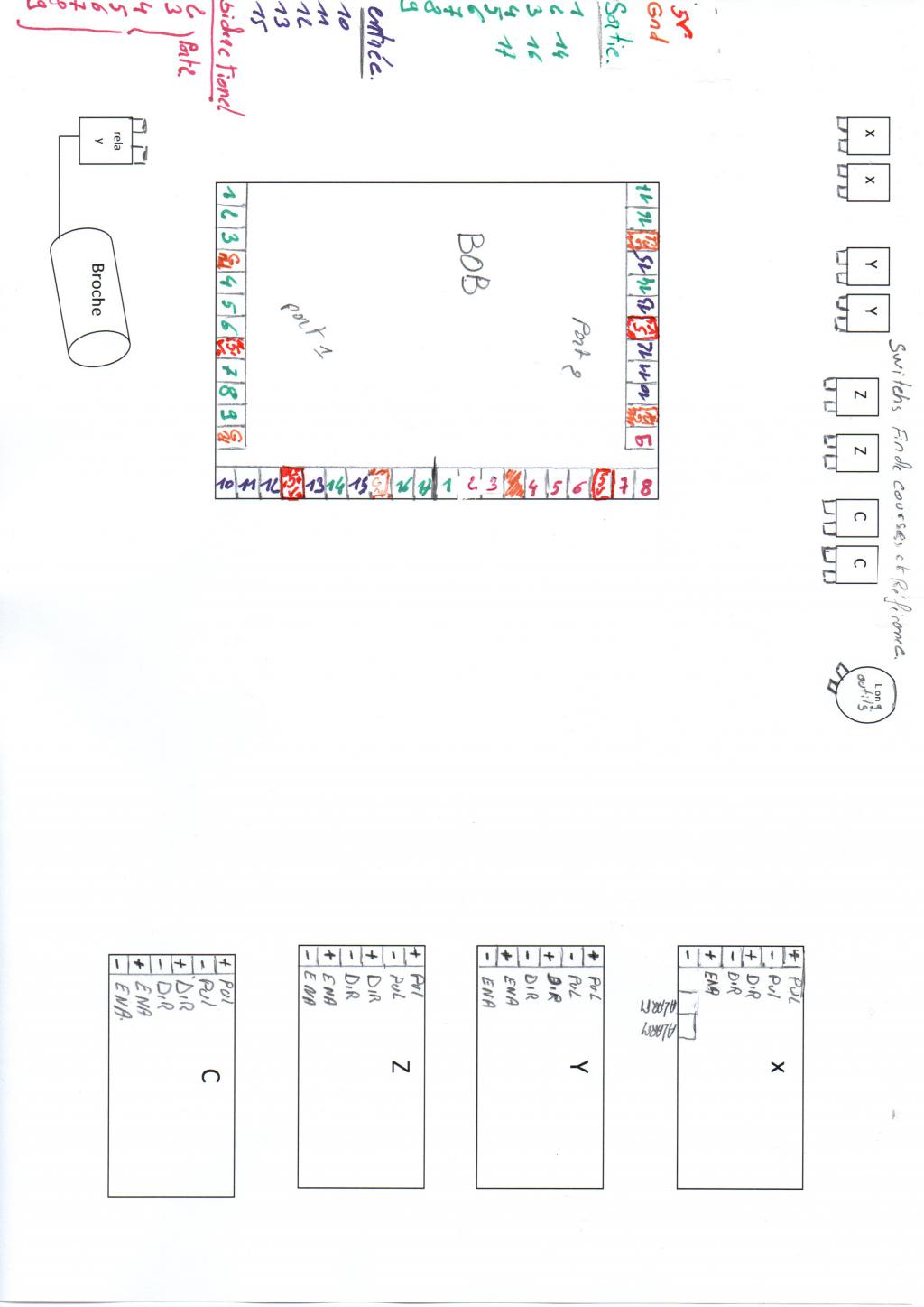

et je joint une photo du schéma que je voudrai compléter pour les raccordement
je précise bien encore une foi que je n'y connaît rien


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jun - 12:51 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Salut l'ami.


Je regrette, mais je ne connais pas cette carte, donc.....


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 12 Jun - 14:05 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

en fait j'ai juste besoin de savoir si je dois amener sur les driver en dir+ pul+ et ena+ du 5v
et aussi si je dois alimenter de la meme façon tous mes switch et donc ne retourner que avec un seul fil
à chaque fois vers la carte de commande et aussi à quoi servent les masses sur la carte?
le + n'est pas géré d'office par la carte de commande?
sur le schéma que vous avez mis de back shed il n'y a que 2 fil pour dir et pul
moi j'ai sur mes driver 2fil pour Dir : 1 +et 1-, la meme chose pour Pul et aussi pour Ena
donc 6 fil au total
je sais ou dois aller un fil de chaque sur ma carte mais ne sais pas si c'est le + ou le -


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jun - 14:54 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Salut a toi.

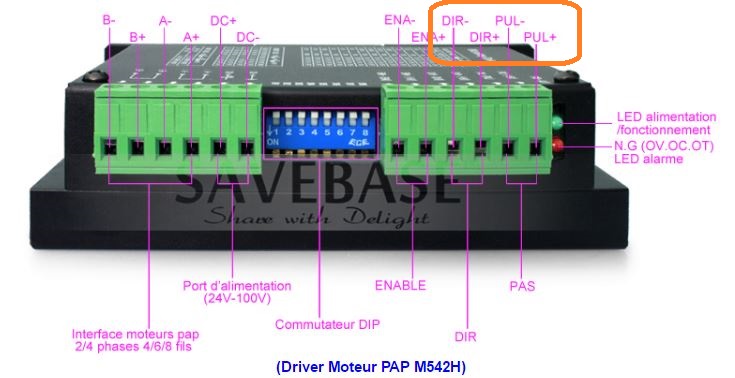

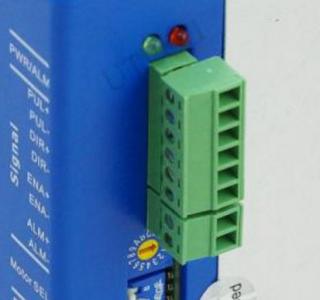

Ce ce que je peu dire pour ce connecteur





Sur ce connecteur : de haut en bas.


Pul+ va sur la carte de commande
Pul- va sur la carte de commande
Dir+ va sur la carte de commande
Dir- va sur la carte de commande
Ena+ va sur la carte de commande
Ena- va sur la carte de commande


Alim+ le positif de l'alimentation
Alim- le négatif de l'alimentation : Maxi de la tension possible 48V ou plus.


Mais sur cette carte je ne voie pas ou vont ces fils ???.





A quoi corespond les Port -1 -2 -3 ???, je ne connait pas cette carte, et dans la doc je ne voie rien.


Sont-il conpatible , carte de commande et drivers que tu a acheté ???, pas d'autres type de driver ??

Un lien vers leurs site.


 A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 12 Jun - 16:03 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

salut à toi

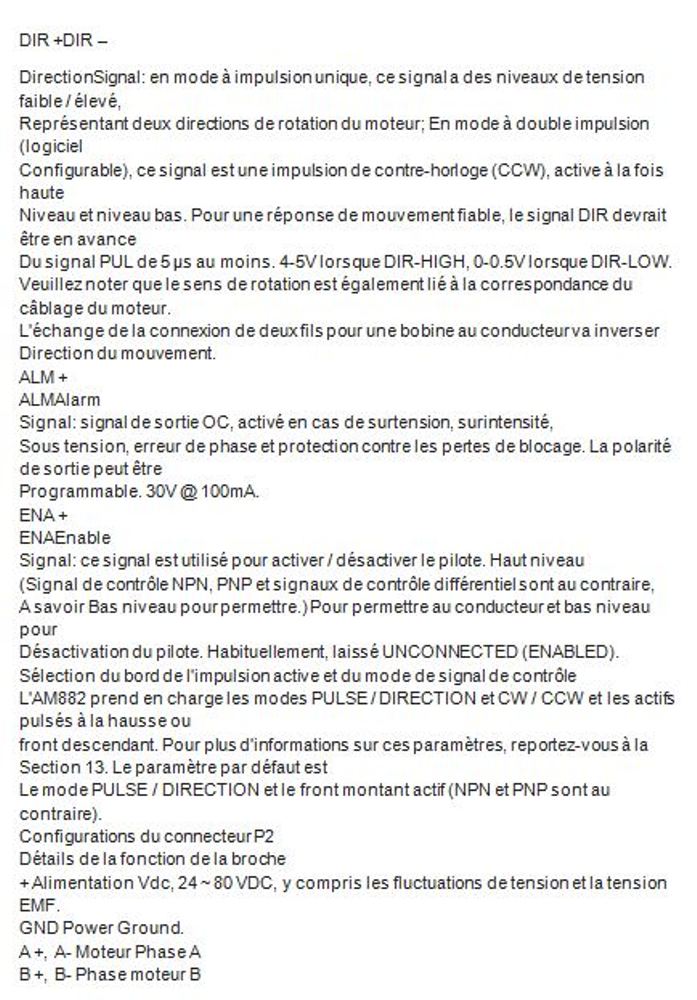

voila ce que j'ai sur mes drivers je joint un fichier word
http://www.sendspace.com/file/2fx3ay
et voila comme je pense devoir raccorder ma carte

le problème c'est que je ne suis pas plus sur que ça.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jun - 18:43 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Salut,


J'ai remis ton dessin pour le comprendre mieux, et copier la 'doc' en image pour plus de facilité de lecture.



Pour moi, trois fin de course suffit, pour avoir le 0.0.0. machine, les autres sont géré par Mach3,
Qui connais les longueurs des axes par 'soft', mais je pense que les deux fils des FC,
Ne doivent pas être sur les pin's de LPT, seul un des fils doit etre connecté, les autres sont a la masse.

Ainsi que le 'Stop', et autre sécurité.

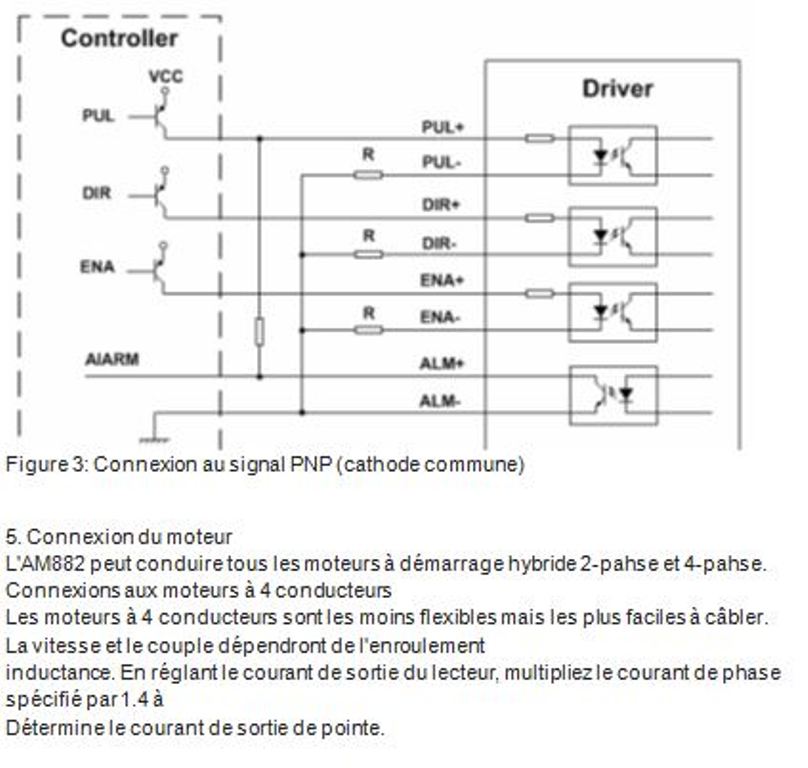

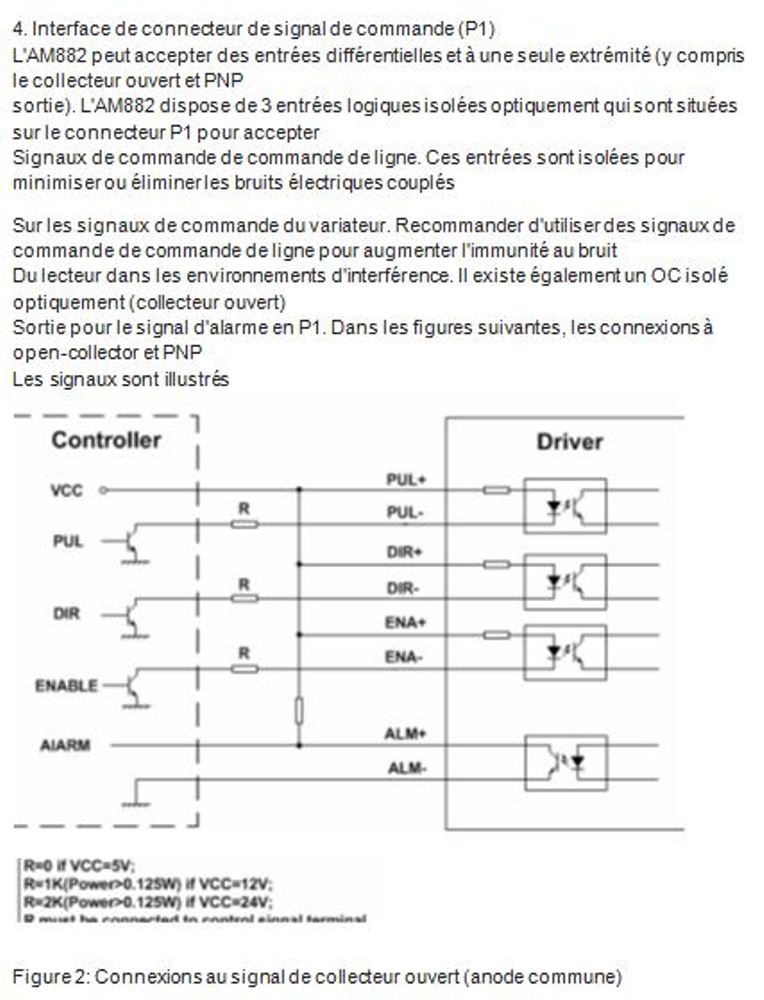

La doc.







Cela me parais bien compliquer a comprendre, mais c'est mon avis,
Et toujours pas de schema du producteur de cette carte ,et ou la trouvé ??, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 12 Jun - 20:26 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

ok donc il n'y aurait pas de courant sur les fin de courses puisque l'on est sur des input en pin ltp
la doc c'est celle de mes drivers
quand à la carte c'est une américaine qui vient de chez
https://warp9td.com
voila
bonne soirée


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 12 Jun - 20:46 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

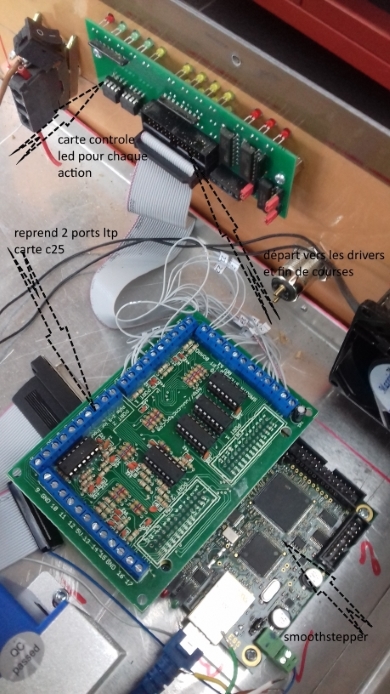

j'oubliai de dire que j'ai aussi sur la carte une deuxième qui reprend 2 des 3
port ltp en cosse à visser je joint une photo pour la compréhension

ce sera peut être plus clair comme ça


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jun - 21:15 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Bonsoir a toi.

Quand tu aura tout dit, l'on pourra comprendre un peu plus.

Et cette carte 'fille', a tu des indications de ces bornes ??.

Je me disais bien qu'il y avais un gros truc qui n'allez pas.

A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 12 Jun - 21:26 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

bonsoir,
que je disais ne rien connaître je ne mentais pas beaucoup.
lien pour la carte c25
https://cnc4pc.com/c25-smooth-stepper-terminal-board.html
sinon j'ai aussi un pdf mais encore une fois tout en anglais.
bonne soirée


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 12 Jun - 21:37 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

et à force de chercher on trouve
je viens de trouver ça sur le site ou j'ai acheté la carte c25

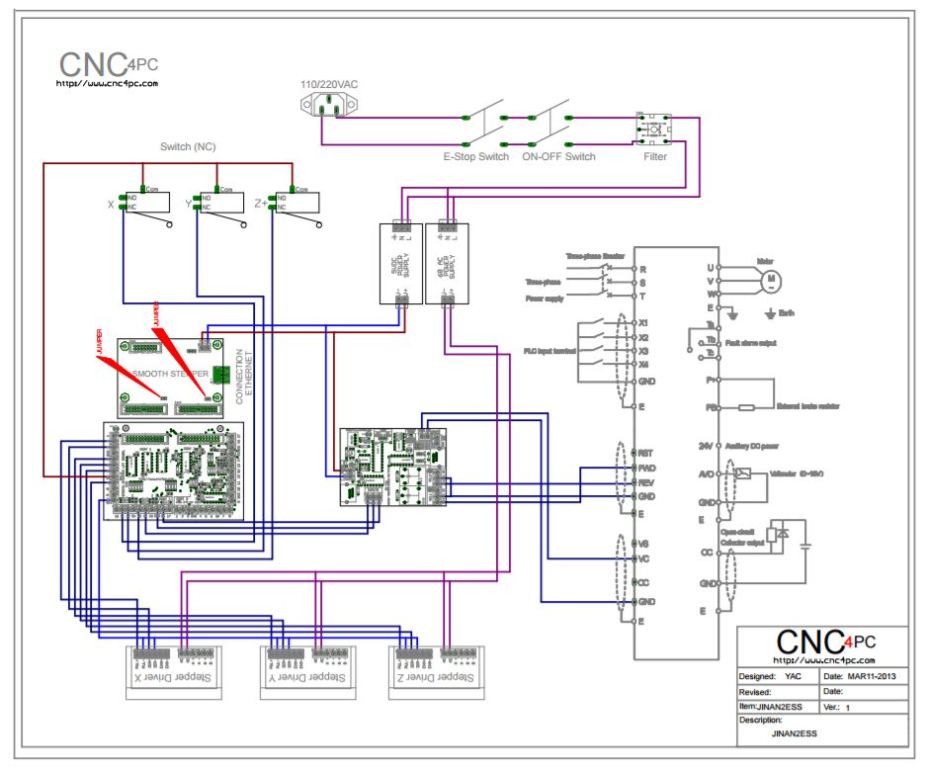

http://www.sendspace.com/file/lliqql
je ne sais pas comment le joindre autrement

ajouter copie de ce lien par PapyKy.







je pense que j'étais un peu à coter de la plaque.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 12 Jun - 22:12 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Bonsoir.

'Je pense que j'étais un peu à coter de la plaque.'

Oui je pense aussi, mais beaucoup d'€€€€€€€€€€€€€€€€€€€€€€€€€€€€, pour tout cela.

Pour simplement utilisé la sortie 'Port 1', donc un simple LPT.

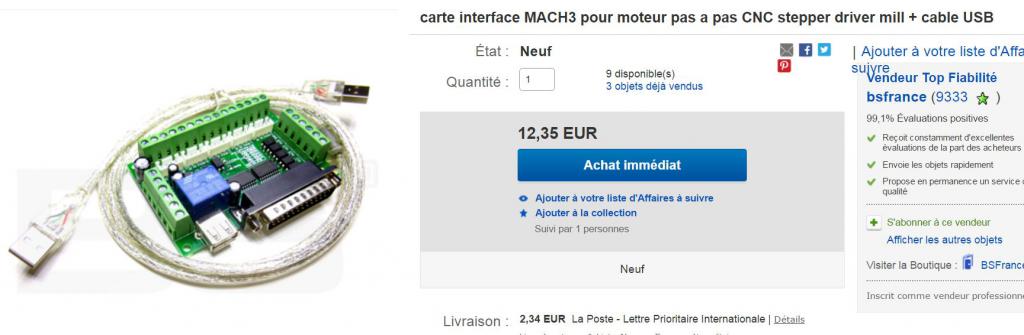

Une simple carte de moins de 10 € aurais fait la même chose.

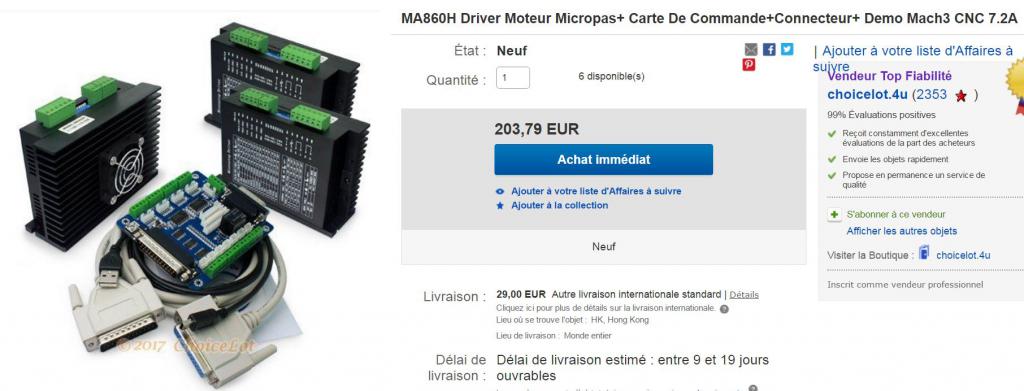

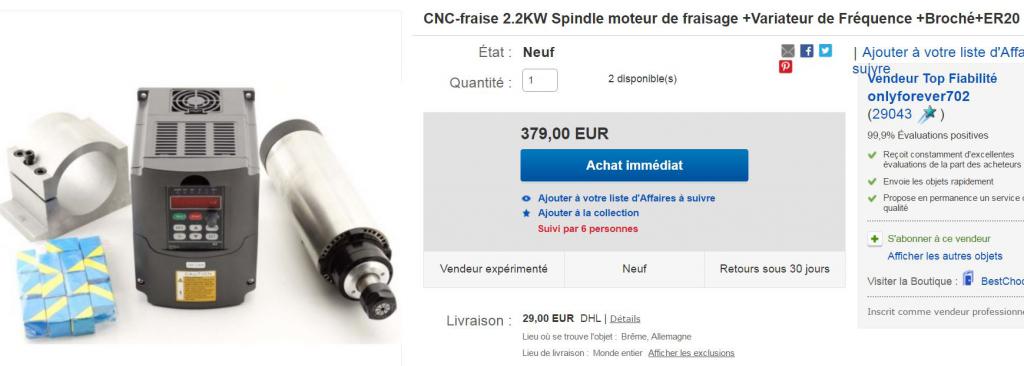

Et un Kit complet en Ac pour les drivers, pour moins de 250 €, avec une alimentation a découpage.



Enfin, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Tue 13 Jun - 07:59 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

bonjour,
dans les cartes de commandes non chinoise et raccordée en ethernet pour me brancher sur un portable
c'était la moins cher
connaissant aussi le prix du cnc pro dans les memes dimensions que la mienne
j'avais en effet fait une demande de prix il y a quelques années pour mon job
celle-ci ne me coute pas trop cher tout en ayant que du matériel de qualité
bonne journée.


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Wed 14 Jun - 17:28 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

un bonjour à vous.
il me reste un souci je pense commencer à comprendre pour le reste

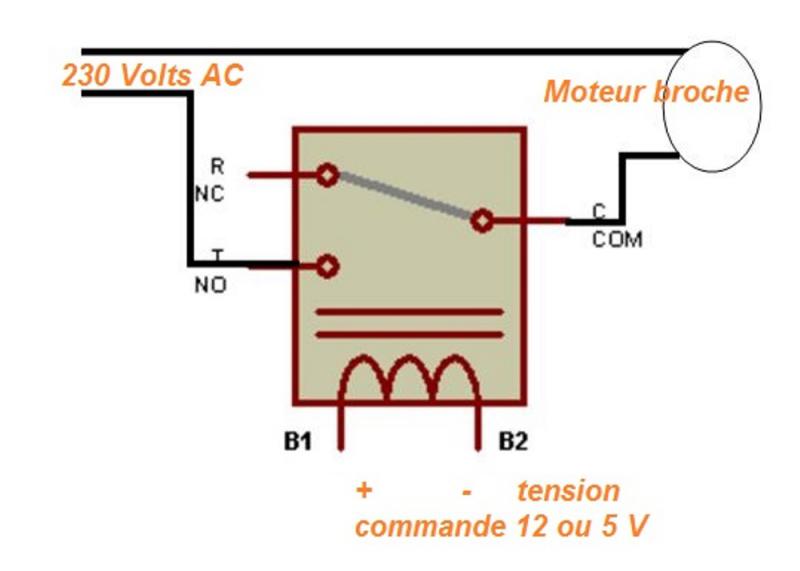

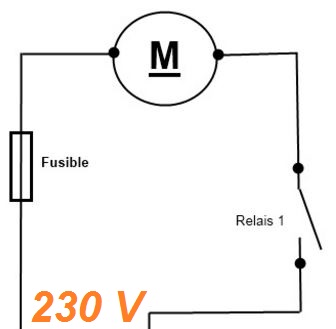

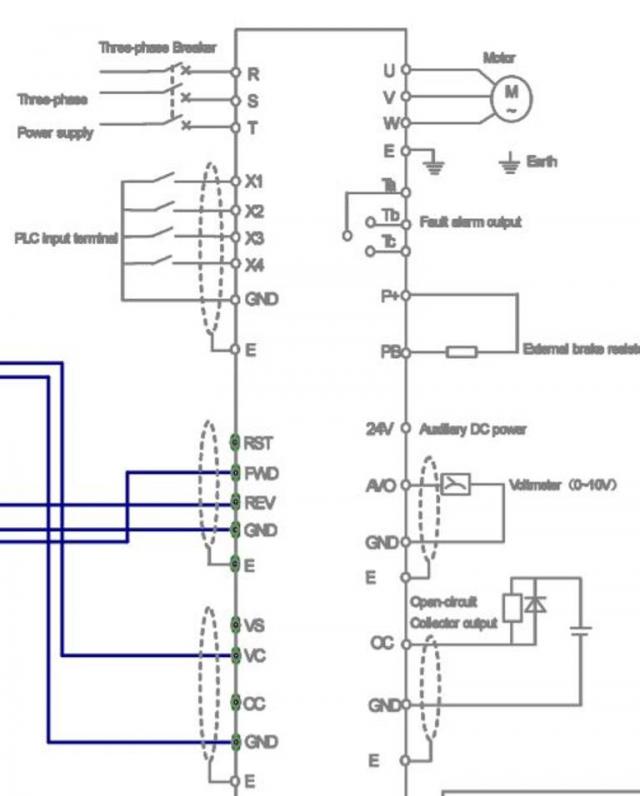

le relais pour la broche, apparemment j'ai sur ma carte la borne 1 ou 14 pour le connecter
mais sur le relais il faut 2 fil aussi le deuxième doit aller où?
sur du 5 v ou à la masse?
merci d'avance pour la réponse.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 Jun - 20:15 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Bonsoir a toi.

Sur la doc, que tu à, c'est une broche triphasée 400 Hz sous 230 V.



Qui peut avoir des puissance de 800 à 2.200 W.



Et sur cette carte 'Fille' branchée par 3 fils sur carte 'Mère'.



Et en plus je ne voie que deux relais monophasé sur cette doc,
Qui pourrais être utilisé en ne coupant qu'un fil de la broche et aspirateur qui serais en monophasé.



A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Wed 14 Jun - 21:05 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

la broche que j'ai na rien à voir avec la documentation, c'est une kress conventionnelle,
et je sais que sur la carte c'est la borne 1 ou 14 de prévue pour un relais ( je peut en mettre 2)
seulement voila un relais c'est 2 fil alors le deuxième il retourne à la masse ou à du 5v?
le relais coté 220v je sais que c'est un interrupteur simple donc une entrée et une sortie
mais coté carte de commande je ne sais pas

Est fait pour modifier un post, donc je fusionne tes deux post's.
Pour évité des post's qui se suivent, Plus facile pour le lire, Merci a toi, PapyKy.

en fait je connais toutes les fonctionnalités de mes bornes, sauf la 16 et 17
pour lesquelles il est marqué boost et sleep et ça je ne sais pas non plus à quoi cela sert.
en fait je me pert quand il faut 2 fil et que je n'ai qu'une borne je ne sais jamais si l'autre fil va à la masse
ou à du 5v
merci et bonne soirée.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 14 Jun - 22:35 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Bonsoir a toi.

Un relais 'mono' fonctionne avec 4 fils, deux sont la bobine, DC, (Direct Courant) courant basse tension en courant continu, (Batterie, piles, et autres)
Les autres sont les contacts pour la puissance, 230 Volts ou plus, (AC - Alternative Courant) courant alternatif.

Il peut avoir et c'est souvent le cas 3 points de contacte puissance, un com, un Normal ouvert (NO - Nomale Open), un Nomal fermer (NC - Nomale Close) .


NO veux dire sans alimentation 12 ou 5 Volts DC (Direct Courant)




Petit dessin vite fait, A plus, PapyKy, qui modifie souvent ces post avec


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 19 Jun - 11:56 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

un bonjour à vous,
je pense avoir enfin compris pour les raccordements j'attend juste
confirmation du fabricant de la carte de commande.

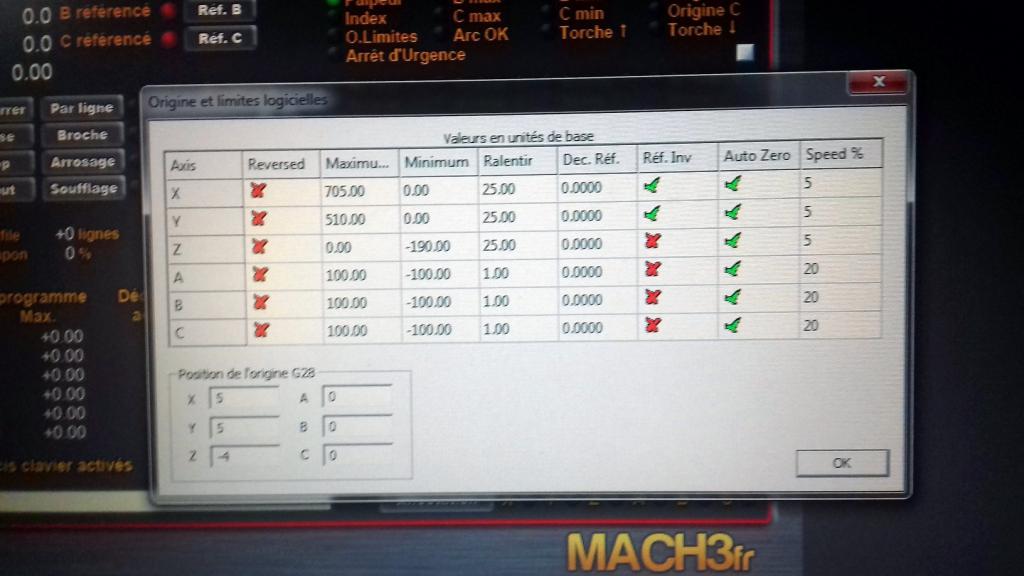

en attendant je commence à régler mach3 et j'aurai besoin d'une explication

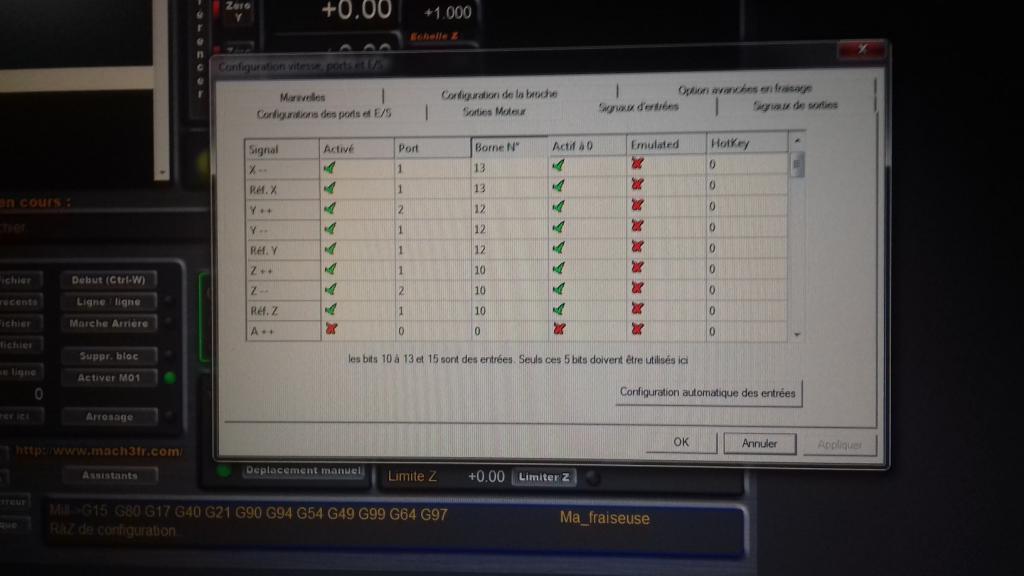

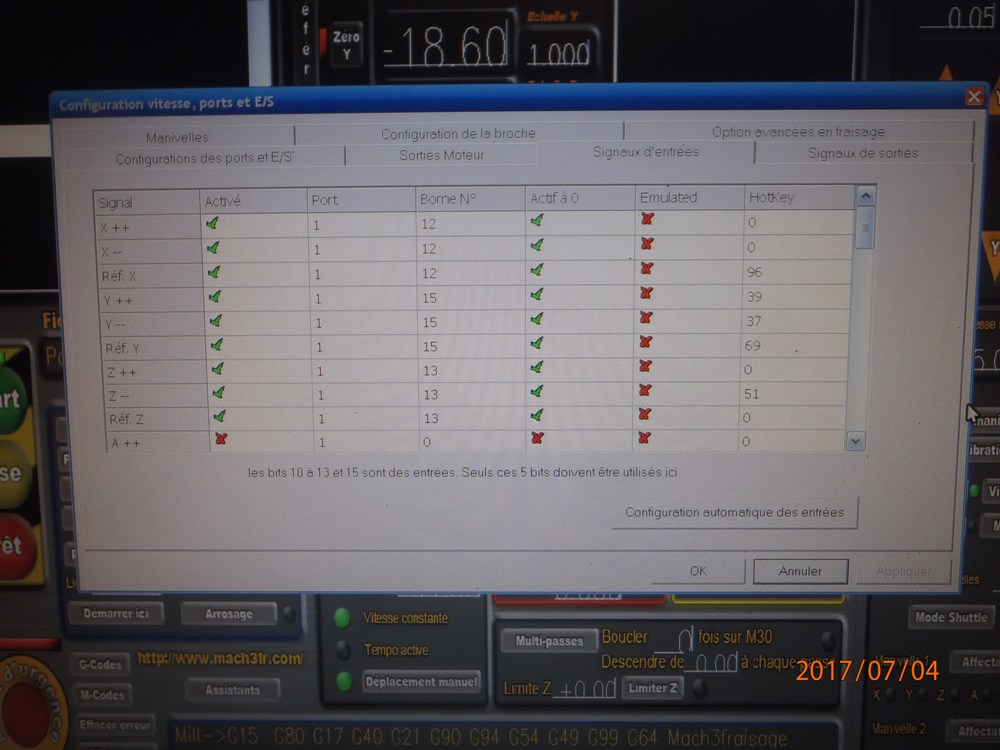

pour les fin de courses et références,
les fin ++ et -- correspondent à quoi? Le plus au départ et le moins à la fin ?
pour moi mettre avec la référence.
merci
Marc


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 19 Jun - 13:24 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Salut Ismeni.


Les fin de course sont le 0.0.0. de la CNC.

Le 0.0.0. brut donc la pièce a usiné, est un point déterminé et transmis a Mach3,
Au début de configuration, au démarrage du 'Gcode',

Les fin de course de max de déplacement de la broche, est déterminée une fois pour toute a la configuration de Mach3.

Et comme Mach3, sais ou il doit pas allez, vous renvoie un message au démarrage du Gcode, donc....
Pas utile de placé de fin de course, car ne seront pas utilisé, et toute façon si un des axe, viens a butée, cela ne serra pas grave,
Car le moteur ne risque rien d'être bloqué, sous tension, mais rien du tout.

Il se peut que l'on a besoin de deux fin de course, si l'on a deux moteurs sur le même axe.
Pour en cas de perte de pas d'un des moteur, le retour au '0.0.0. machine', sois rééquilibré a la mise en fonction de la machine.



Donc l'on place le 'brute' sur la CNC et l'on fait une mise a '0.0.0. Brute', et l'on lance le Gcode,
La machine revient sur '0.0.0. Machine', et ce déplace sur le '0.0.0. brute' pour démarré le travail,
Et Mach3, suit le Gcode en mémoire, et en fin d'usinage, revient au '0.0.0.machine',
Si l'on a plusieurs pièces identique, et suffit de replacé un brute et 'RUN' (Départ), et cela autant de fois utile.

C'est utile aussi, quand l'on veut rependre une opération,
Comme le placement d'un roulement, et pouvoir vérifier, si l'on reprend une passe.


https://www.youtube.com/edit?o=U&video_id=wm3w2YYqmq4
https://www.youtube.com/edit?o=U&video_id=woTq5BGyEYE
https://www.youtube.com/edit?o=U&video_id=Ya4ZuUfnVG0
https://www.youtube.com/edit?o=U&video_id=bavZ4rbhj8o

Et plein d'autres sur la chaine YouTube du forum, A plus, PapyKy.





- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Wed 21 Jun - 14:33 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

bonjour.
merci pour le explications.

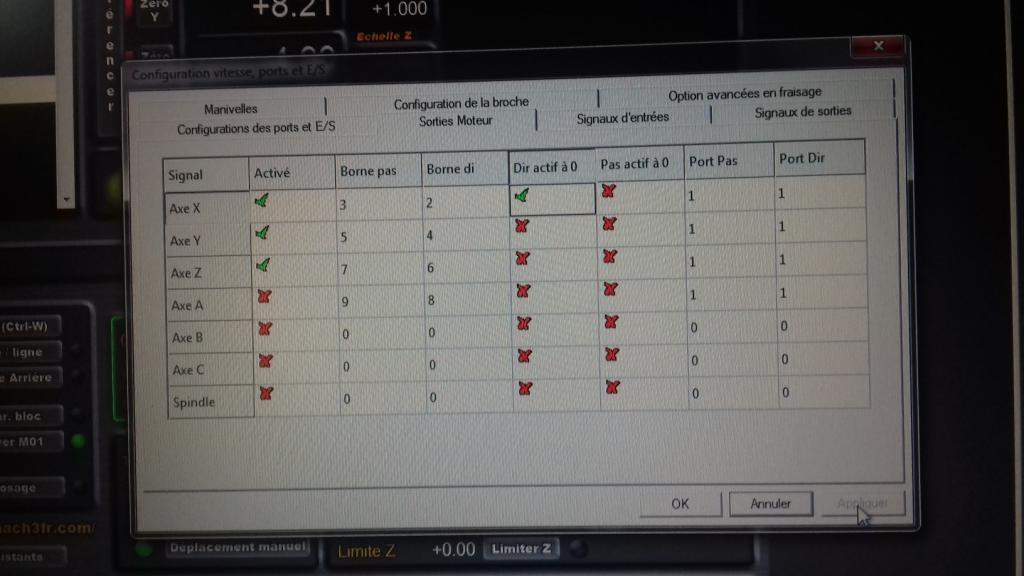

maintenant je dois faire le réglage moteur dans mach3
je sais que mes moteurs sont des 1.8° ou 200 pas et le pas des vis est de 5mm (pour x et y)
le moteur de z est aussi un 200 pas et la vis de 4mm.

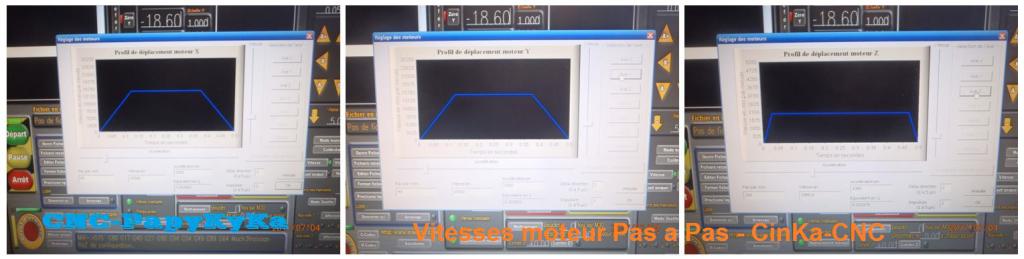

qu'est ce que je dois mettre comme réglage :
pas par mm
vitesse unités/mm
accélération vitesse/ seconde
je ne connais pas le micros pas des moteurs.
merci d'avance pour les réponses ou les pistes pour moi trouver


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 21 Jun - 17:39 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Salut a toi.

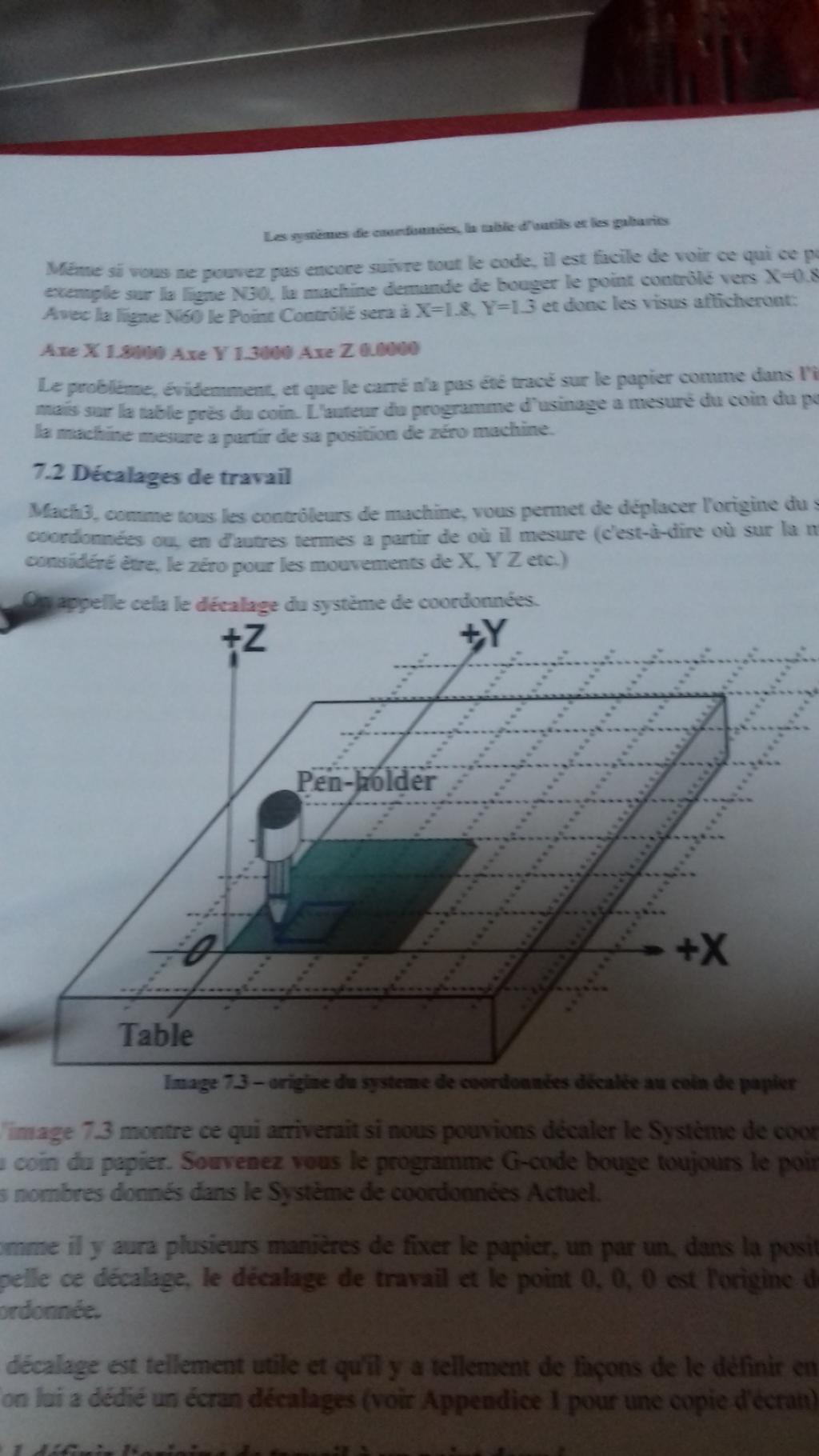

Je te laisse un Lien sur un PDF, ou cela est bien expliquer, a partir de cette page 5.2.

Que tu peut télécharger sans probleme.




Je sais que cela est conplexe a expliquer, donc, rien de tel que le consepteur du logiciel, avec sa 'doc'
Avec l'avantage d'etre en Francais, et que cela n'es pas simple, moi ausi parfois, j'y perd mon latin.


Car tout est en fonction des moteurs, des divers mais aussi de la carte de commande,
Et comme je ne connais pas la carte que tu a monter, je suis dans le 'flou' totale.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Thu 22 Jun - 20:27 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

bonjour et merci pour le pdf ma femme me l'a imprimé au boulot,
il ne me reste plus qu'à m'arracher les cheveux pour essayer de comprendre.

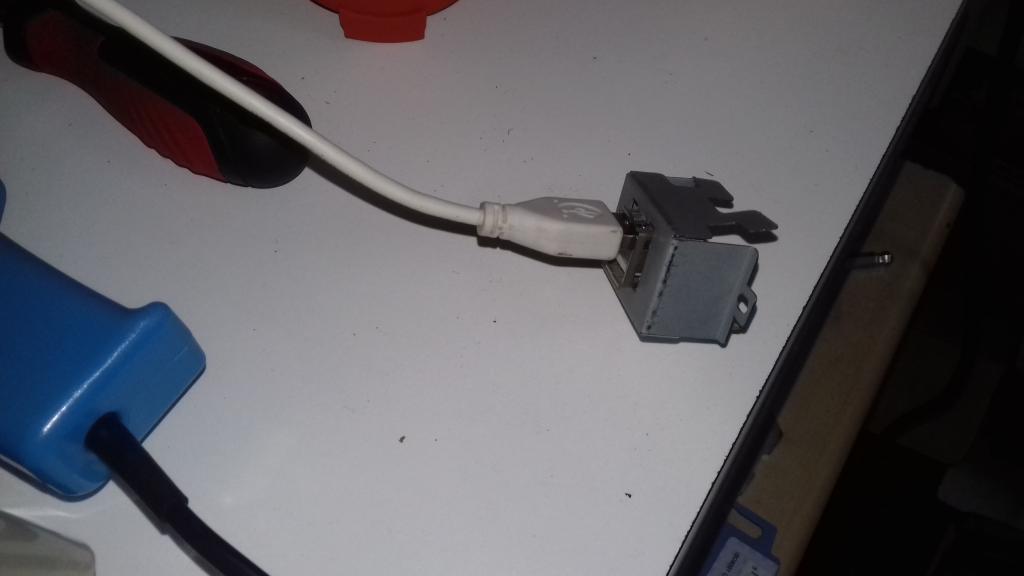

voila aussi que pensez vous de ça comme recup pour mes switchs fin de course ?
ce n'est que du 5v qui y passe, et les cables sont blindé d'origine.

bonne soirée.
Marc


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 22 Jun - 21:27 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Bonsoir a toi.

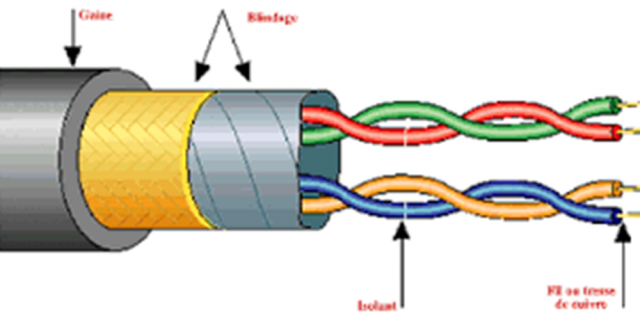

Oui c'est du câble 'RJ45' de téléphone souple, cela est bien suffisant, car il ne passe que deux fois rien, des Micros Ah.

C'est comme pour les moteurs Nema, qui ont des 3-4-5 Ah par phase, mais cette puissance est tout relative.

Car ce courant est du courant 'Haché en puissance', donc..... deux fois rien aussi,
Et pour les CNC que j'ai monté, c'est du câble de téléphone (deux paire croisée faradisée), que j'ai utilisé.




Et c'est justement ce qui faut, qu'il sois faradisé, et croisé, sinon tu risque des pertes de pas moteur,
La cause, des interférences, et c'est par expérience que je parle écris cela.



Et cela est très bien pour évité toute entrée de fréquence indésirable, A plus, PapyKy.




- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 22 Jun - 21:42 (2017); edited 2 times in total
Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Thu 22 Jun - 21:38 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

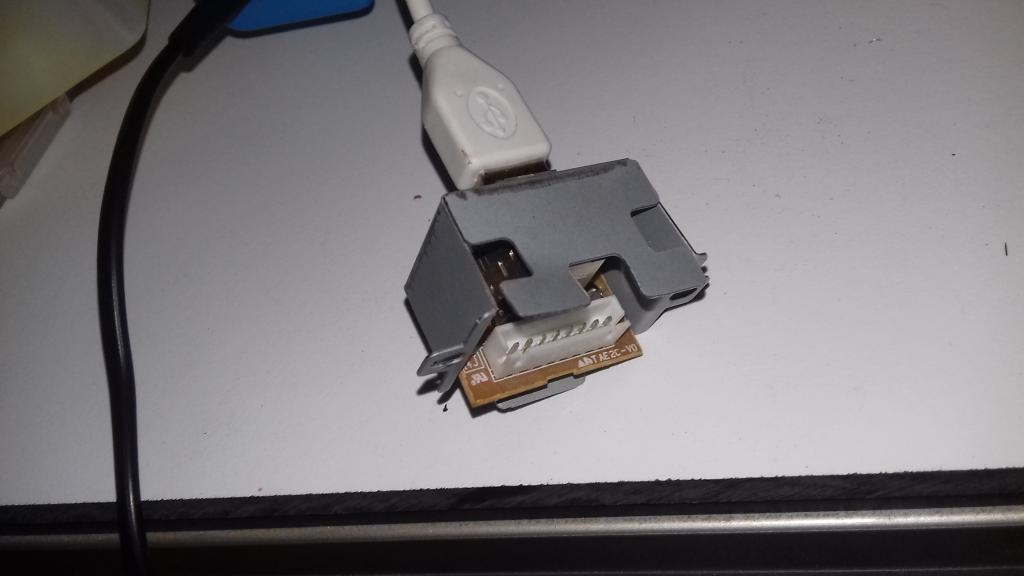

je n'ai peut être pas bien fait la photo, mais en fait c'est du cable USB auquel je laisse la fiche,
c'est de la récup de vieux pc et comme c'est aussi du 5v qui y passe,
cela permet des connections propre.
et comme il y a 4 fil cela fait deux switchs

c'est pourquoi je vous posais la question de savoir si ça pouvait convenir.
merci et bonne soirée


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 22 Jun - 21:52 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Bonsoir a toi.

Oui c'est bien pour les fin de course mécanique, mais...... oui un mais,
Cela est facile a cassé en cas de dépassement de l'axe,
Et cela est d'expérience que j'ai changé pour des magnétiques.

Car là, plus de problème de casse, car rien n'empêche de passé outre.



A plus, pour d'autre aventure, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Sun 25 Jun - 17:44 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

bonjour.
je viens de vouloir brancher mes moteurs sur mes drivers,
quand le X est connecté pas de problème, quand je veut branché le Z et le Y moteurs gueulent,
aussi ma question est j'ai testé mes moteurs à l'ohmmètre et je connais mes 2 paires
mais voila je ne sais pas quelle est la paire A et quelle est la B, sur le driver il est mis A+ A-
B+ B- est ce que cela à de l'importance ou pas (mettre les A en B ou inversement, et comment connaître les + des -)et si non quel pourrait être le problème?
les 2 moteurs Z et Y ne sont pas le meme que X.
caractéristiques des moteurs:Type de bobine: bipolaire

Couple de maintien bipolaire
Tenir unipolaires de couple:
: 3,0 Nm (300 Ncm)
-

Phase bipolaire de courant
Phase courant unipolaire:
: 4,0 A
-

Phase: 2

Tension d'alimentation: max.125 V

Résistance / Phase: 0,65 Ohm

Inductance / phase: 2,4 mH

Résolution de pas: 1,8 ° (200 marches)

Connexions: 4
je pense avoir mis mes drivers sur auto pour l'ampérage

merci d'avance.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 25 Jun - 18:58 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Salut a toi.

Les deux paires , non pas importance que ce soit A ou B, cela est paramétrable dans Mach3.



Ni leur sens, puisque c'est le logiciel qui va donner l'ordre de Direction A Gauche Ou A Droite.

Sur les drives le réglage est bon pour les micro/pas et leur puissance Maxi ??.

Les drives sont-il mes mêmes ??.

Par contre le pas et sens doit être correcte.



Je sais c'est pas facile et tout dépend des type de driver que tu à, A plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Sun 25 Jun - 21:54 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Merci
j'ai regardé dans la doc des drivers, mais ce n'est pas facile tout est en anglais
dans les commutateur DIP je sais tout mettre en automatique
et le 4 me sert en faisant 2 aller et retour de première mise au point
les moteurs ne gueulent plus.
merci et bonne soirée.
marc


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 25 Jun - 22:26 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Bonsoir de fin de WE


Heureux que tu aie trouvé, A plus, PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Wed 28 Jun - 20:21 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

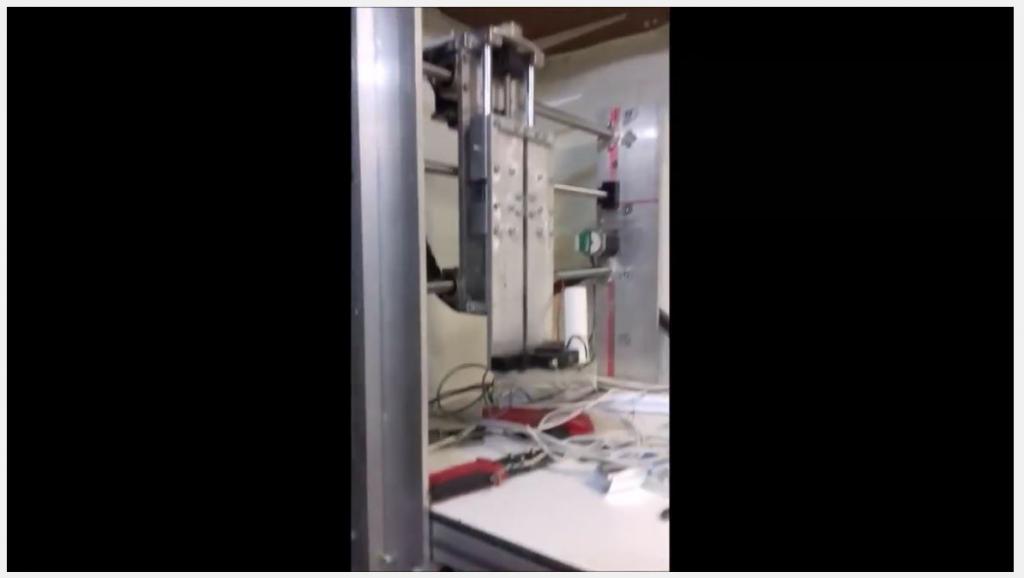

et voila enfin ses premiers tours, mais il reste toute la finition
raccorder les switches le palpeur et le plus important la broche
mais bon c'est un début
https://www.youtube.com/watch?v=MPjbxL3T830&feature=youtu.be



Last edited by Ismeni on Wed 28 Jun - 20:25 (2017); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 28 Jun - 20:24 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Salut a toi.

Bien, une chose a la fois. Mais les 'Média', c'est Quoi ???.



A oui, c'est un vidéo en mode portrait, serais bien mieux en Paysage, NON ??.

PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 3 Jul - 19:59 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

bonsoir
je reviens encore à la charge, j'ai quelques soucis de réglage mach3
j'ai fait les réglages comme expliqué dans le manuel, mais ça ne va pas
quand la machine retourne au home mon fin de course s'enclenche

j'ai mis mes références en z+ , x- et y- est ce que c'est ce qu'il fallait faire?
j'ai du chipoter dans les réglages pour que mes vis se déplacent dans le bon sens quand j'appuie sur les touches + ou -
et pour qu elles retournent dans le bon sens aussi vers les références


et ma dernière question pour aujourd'hui sur la photo qui suit ma machine est mise sur les 3 références home
est ce que l'emplacement comme elle est mise gauche gauche a de l'importance pour la suite (gcode)
cela n'a pas l'air de correspondre à l'ecran de suivit d'outils
.

voila c'est tout, merci d'avance pour les réponses.
bonne soirée
Marc


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 3 Jul - 22:04 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Bonsoir a toi.


Il y a quelque chose qui ne me parais pas normal dans cette image.
Les moteurs sont configuré sur deux carte LPT ??



Et les retours de fin course, doivent pourvoir être dépassé et revenir sur le zéro ??.

Pourrais tu faire des photos des fin de cours des axes X Y Z, et serais bien d'avoir une vidéo des retour au point 0.0.0. Machine.

A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Mon 3 Jul - 22:51 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

bonsoir
la configuration des moteurs c'est cette photo ci,

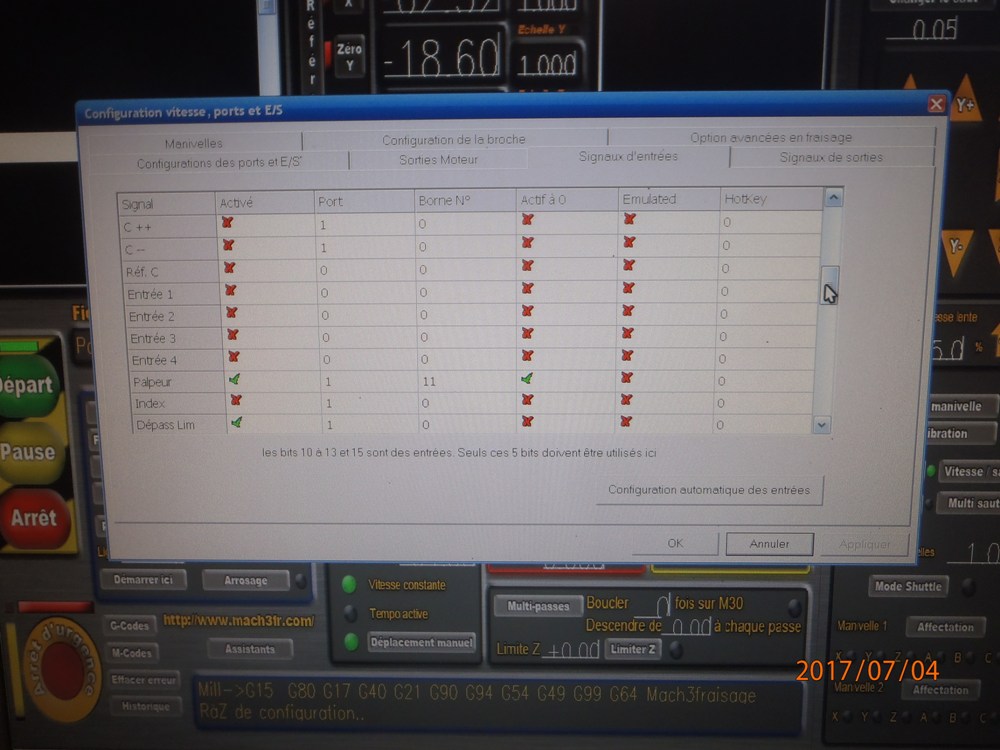

celle ci c'est pour les fin de courses et le référencement des axes,(switch mécanique) et
j'ai avec ma carte BOB plusieurs port ltp donc une fin de course pour - et une fin de course pour la référence 0

mon soucis est que le manuel mach3 dit que je peut sur le meme switch faire la fin de course + ou - et la ref aussi,
mais si je le paramètre comme ça (comme sur la photo) quand je fait référence quand il arrive au switch il me stoppe en signalant la fin de course.
Marc


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 4 Jul - 16:12 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Salut a toi.

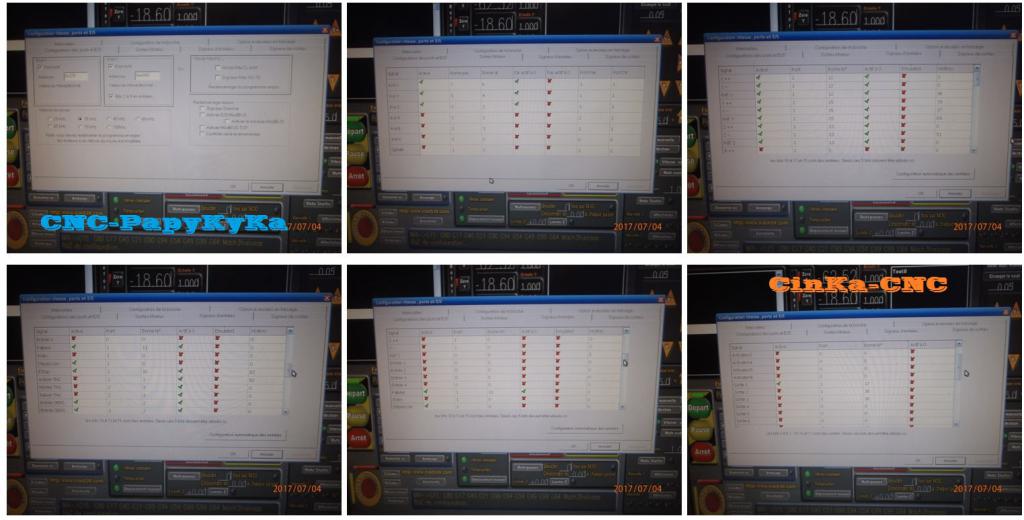

Voila les paramètre de 'CinKa-CNC'.



Et les vitesses des moteurs Pas à Pas.



Mais suivant une carte de commande 'Simple'.



Donc surement plus compliquer avec ta carte complexe, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Ismeni


Offline

Joined: 26 Dec 2015
Posts: 48
Localisation: Gerpinnes
Locomotion: Mercedes classe c
Loisirs: Ébénisterie.
Date de naissance: 09/08/1962
Masculin

PostPosted: Tue 4 Jul - 16:45 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Merci c'est gentil mais la qualité des photo ne me permet pas de comparer
je ne vois pas ce qui est coché et comment.
maintenant quand je lis le manuel pour les axes ce n'est pas référencé comme moi
le X n'est pas la longueur mais la largeur

moi c'est comme ça

est ce que cela a de l'importance pour la suite quand je voudrai travailler avec?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 4 Jul - 19:27 (2017)    Post subject: Réalisation d'un cnc en cours de montage. Reply with quote

Salut a toi.

Tes axes sont correcte, et les 0.0.0. Machine sont bon.











Voila les photos en plus grand, mais cela tu l'aura remarquer, A Plus, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 18:05 (2019)    Post subject: Réalisation d'un cnc en cours de montage.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Goto page: <  1, 2
Page 2 of 2


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
