Moteur triphasé de combinée a bois.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Atelier PapyKy et des Membres. -> Maintenance Electrique.
Previous topic :: Next topic
Author Message
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 17 Jul - 18:43 (2015)    Post subject: Moteur triphasé de combinée a bois. Reply with quote

PublicitéSupprimer les publicités ?
Bonjour à tous !
J'ai le père à la maison qui vient d'acheter un combiné bois avec deux moteurs Triphasés identique.

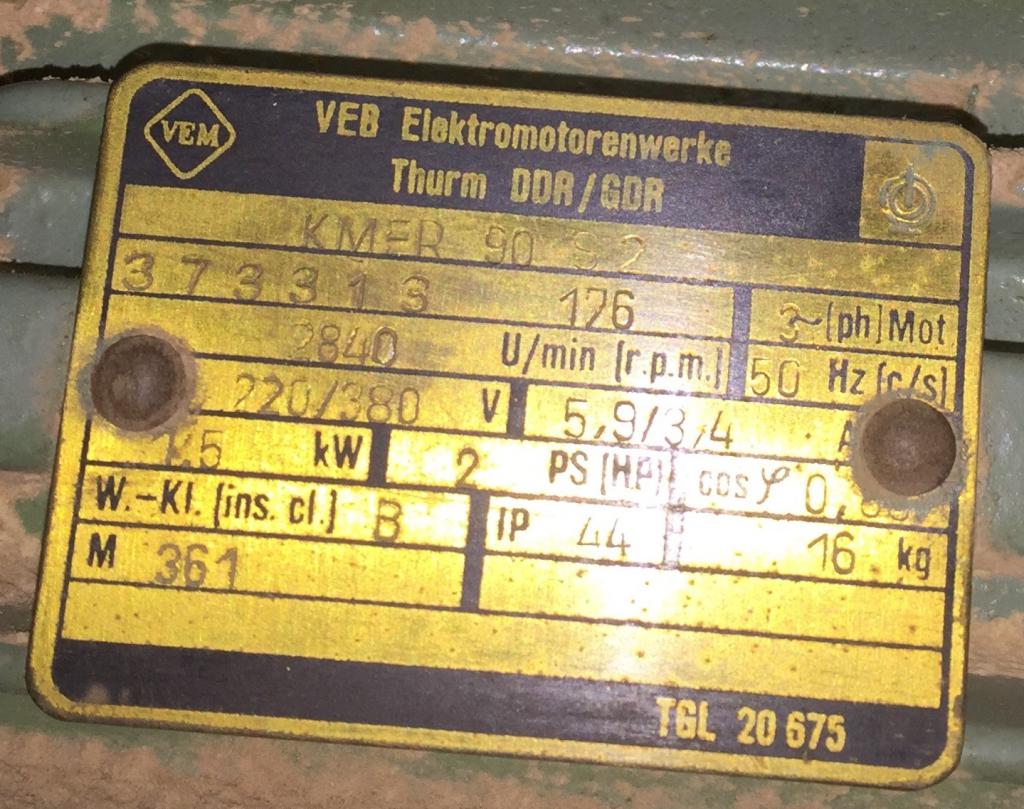

Voici la plaque moteur :


Je branche donc le moteur au variateur de fréquence et je règle une fréquence de 50 Hz.
Le moteur démarre parfaitement !
Par contre quand je regarde la vitesse indiqué sur le variateur 1400 Tr/min alors que sur la plaque moteur il est écris 2800 Tr/min

Comment ça se fait ?

Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 17 Jul - 21:16 (2015)    Post subject: Moteur triphasé de combinée a bois. Reply with quote

Salut Justin.


Première chose a savoir serais de voir les borniers des moteurs,


Sont-il en 220 ou en 380 V, mais pour ce type de moteur serais plus facile et moins chère,
De placé un condensateur sur la 3eme phase.


Si tu a du mono 220 V, tu place le bornier



Et un condensateur comme cela





Mais va sur ce site : La bobine et tout est bien expliqué, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Fri 17 Jul - 21:26 (2015)    Post subject: Moteur triphasé de combinée a bois. Reply with quote

Salut PaPyKyKa,

Alors concernant le montage avec le condensateur d'après plusieurs source sur internet, il est déconseillé de faire le montage avec les condensateurs pour un moteur avec une puissance supérieur a 1.5KW. De plus ils disent qu'on perd 30% de sa puissance.

Quand je vois les prix des Variateur de fréquence qui sont à 120 euros sur Ebay, je me suis dit pourquoi pas ....

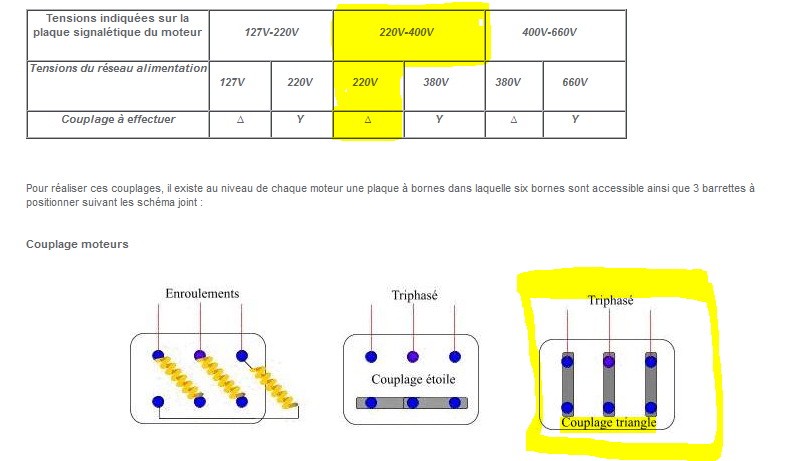

Pour le couplage moteur, j'ai suivi les conseils de Schneider électrique :

http://www.schneider-electric.fr/sites/france/fr/support/faq/faq_main.page?…



Malgré le bon montage du moteur la vitesse indiqué sur le variateur et la moitié de celle indiqué sur les plaques signalétique du moteur.

Quand j'augmente la fréquence a 70 Hz le moteur accélère mais je me dis que c'est peut être pas très bon ... Ou peut être que si je ne sais pas ...
70Hz : 2020 tr/min




Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 17 Jul - 21:39 (2015)    Post subject: Moteur triphasé de combinée a bois. Reply with quote

Bonsoir a ton père.


C'est vrais ce que tu la, mais je n'ai pas assez de connaissance dans le domaine des VDF,


Et tout dépend des paramètres programmée dans le VDF.


Et je but aussi sur ce probleme sur la modification du Mini-tour "TroKa-CNC", mais je trouverais.




Cela serais bien si tu trouverais cette programmation, tout est en Anglais, ce que je ne maîtrise pas.
Excuse mais la, je ne suis que peu d'aide pour ce probleme, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 19 Aug - 20:01 (2015)    Post subject: Moteur triphasé de combinée a bois. Reply with quote

Bonsoir à tous !
Bon aujourd'hui j'ai reçu ma tachymètre !
J'ai donc fait un nouvel essai !
Le moteur à vide tourne bien à 3000 Tr/min

Par contre on peut stopper le moteur à la main. Il n'y a pas assez de puissance.
Quand je regarde la sortie du variateur de fréquence j'ai du triphasé en 3,5 volts.
Je comprend pourquoi j'ai pas de puissance maintenant.

Il doit y avoir un réglage dans le variateur c'est pas possible autrement.
Comment fait on pour avoir du 220 Volts Tri ?

La broche pour la fraiseuse tourne également mais à vide sans lui mettre de charge. Peut être que elle aussi quand j'usinerai elle s’arrêtera.
Car au multimètre je regarde les bornes triphasés du variateur de fréquence j'ai du 3 volts ....

Cordialement,

PS : Si tu vois le même message sur usinage.com c'est normal c'est moi aussi ^^ Mais pas beaucoup de réponse labas (Pour le moment)

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Aug - 20:15 (2015)    Post subject: Moteur triphasé de combinée a bois. Reply with quote

Salut Justin.


Le moteur de la combinée est prévue pour fonctionné en 50 Hz.


Alors que la broche pour CNC est prévue pour 400 Hz.


Est tu sur que ton instrument de mesure est bien prévu pour cette fréquence ??.


Le mieux serais un oscilloscoop,


VDF c'est cela.



 A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Wed 19 Aug - 21:15 (2015)    Post subject: Moteur triphasé de combinée a bois. Reply with quote

Bonjour,
C'est bon j'ai trouvé !
Le moteur du combiné bois tourne du toner !
Il y'avait quelques paramètre a régler sur la tension de sortie.
La toupie et la scie circulaire fonctionne parfaitement Smile
Cordialement,

Justin


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,591
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 19 Aug - 21:20 (2015)    Post subject: Moteur triphasé de combinée a bois. Reply with quote

Bonsoir Justin.


Que sont les codes que tu a placé sur le VDF ??


Pour faire tourné ce moteur 50Hz .


Merci a toi, si tu sais en noté la liste, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Justind1989


Offline

Joined: 19 Sep 2014
Posts: 289
Localisation: Bugnicourt, France
Locomotion: 307 HDI 90CH 2L
Loisirs: Aeromodelisme/electronique
Date de naissance: 24/09/1989
Masculin

PostPosted: Sun 23 Aug - 13:28 (2015)    Post subject: Moteur triphasé de combinée a bois. Reply with quote

Bonjour PaPyKyKa,
Je reviens vers toi la semaine prochaine avec des explications sur les réglages que j'ai effectué Smile
Cordialement,
Justin


Back to top
