Un projet de CNC pour un novice en electronique!!!


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres.
Previous topic :: Next topic
Author Message
julien02


Offline

Joined: 09 Jul 2015
Posts: 10
Localisation: 02
Locomotion: vw
Loisirs: travail du bois
Date de naissance: 19/09/1987
Masculin

PostPosted: Thu 9 Jul - 09:46 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

PublicitéSupprimer les publicités ?
Bonjour,


Tous d’abord félicitation pour vos différentes réalisation de CNC.


Comme expliquer dans ma présentation, je suis passionné par le travail du bois et la conception,
voilà 2 ans que l’envie de fabriquer une CNC me trotte dans la tête.


En effet la partie électronique don je suis très novice me freine.


Après de nombreuses recherches sur internet qui m’ont permis de trouver ce forum qui est très instructif,
j’ai décidé de me lancer dans la conception de cette CNC en alu.


Je pense utiliser une broche huan yang 1.2Kw. (par contre poids de 3750g !!)  Es ce bon ?


Je possède un rail SBR de diamètre 20mm long 940mm et un autre de 25mm long 1340mm.

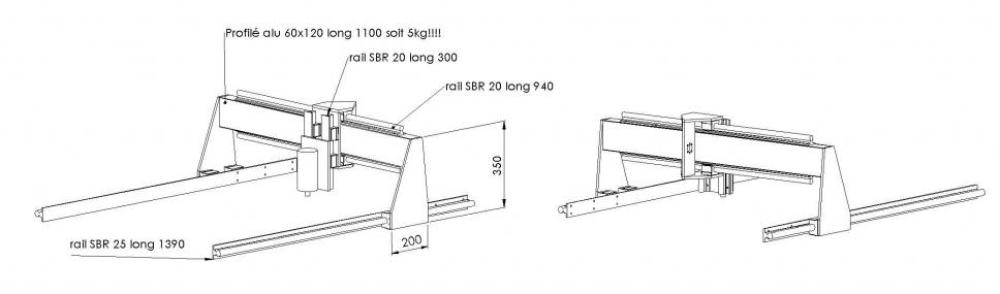

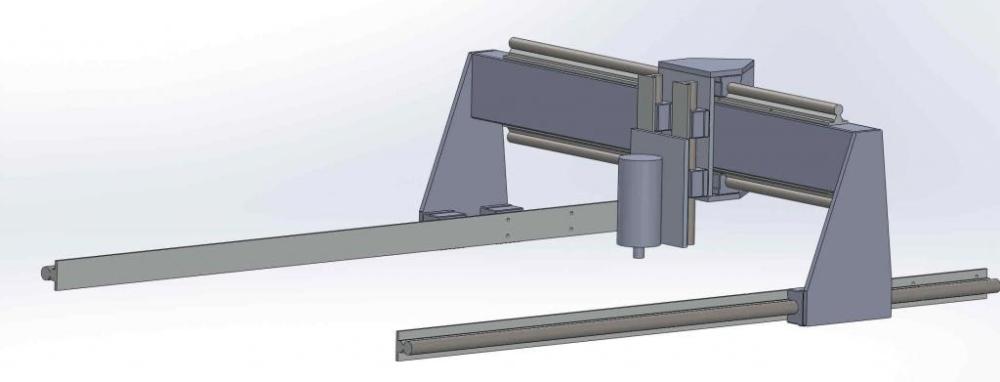

J’ai donc fais une ébauche de ma « future » CNC en fonction de ces 2 rails.


Ce qui donne des courses d’environ X 1100mm, Y 780mm et Z 110mm.








Je souhaiterai usiner du bois et de l’alu.


Les entraînements seront par vis à bille de 16x5.


Bien sûr, je n’ai pas encore dessiné le châssis.


Avant d’aller plus loin dans la conception je voudrai valider avec vous le principe.


Que pensez-vous de ce début de conception ?

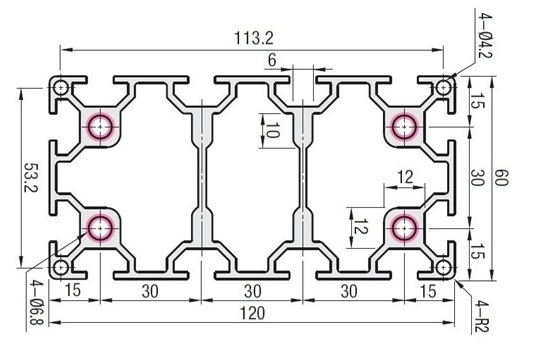

Je pense que la poutre est beaucoup trop lourde. Lors de vos conceptions qu’utilisez-vous comme poutre ?




Qu’utilisez-vous en général comme épaisseur pour les plaques d’alu qui composent la structure de la CNC du 10 mm ?


 Remis en forme pour plus de lisibilité, car PapyKy, n'a plus des yeux de vingt ans.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 Jul - 13:04 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Merci Julien,


Pour cette belle ébauche de dessin, Bonne dimension (Raisonnable).-, courses d’environ X 1100mm, Y 780mm et Z 110mm.


Pour les mouvements de commande, a tu une idée, VAB ou autres, combien de moteur, Ect....


"une broche huan yang 1.2Kw. (par contre poids de 3750g !!)  Es ce bon ?"
Oui mais pourquoi un contre-poids ??.

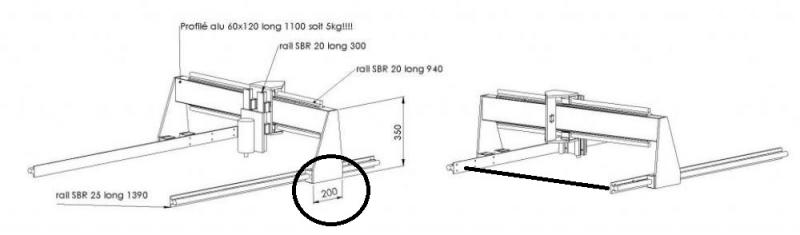

Une question : pourquoi les guides sont-t-il dessiné face a face ???, car plus difficile pour le réglage.





La largeur du portique pourrais être plus long, 300/350 MM serais mieux.


Pour les VAB de 16/5 c'est largement suffisant
Et les rails sont aussi parfait,


Pour ce qui est du portique, je préfère l'acier, faut savoir soudé, évidement.
Mais le profil que tu présente, n'est pas mal, si monté correctement.


Pour les toles utilisée, c'est surtout comment cela est monté, 10 Mm sur "UneKa-CNC".
Et sur "LayKa-CNC" tout est en plus faible ( alu de 5 Mm et certain des profils doublé),
Mais cette CNC, n'a pas été crée pour de l'usinage de métaux.
Pour la dernier en cours de montage "DeuKy-CNC", tout les alu sont en 5 Mm.


Bonne journée a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
julien02


Offline

Joined: 09 Jul 2015
Posts: 10
Localisation: 02
Locomotion: vw
Loisirs: travail du bois
Date de naissance: 19/09/1987
Masculin

PostPosted: Thu 9 Jul - 13:22 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Bonjour Papyky,
Merci pour cette réponse si rapide.
Je souhaite utilisé ( si cela est bon) des VAB 16/5:
-  2 sur X relié par une courroie et 1 moteur
-  1 sur y accouplé au moteur
-  1 sur Z accouplé au moteur ou liaison courroie. tous dépend de la place.


pour la broche je mais pas de contre poids c'est juste que le poids de la broche (3750grs) me parait énorme ?


Les guides face a face sur X c'est pour simplifier l'attache sur les chariot (pour éviter de souder une équerre)


En général sur ce genre de CNC Quel est le poids du chariot Y, Z et de la poutre (du portique) ?


Je préférai utiliser de l'acier car beaucoup plus facile a souder mais j'ai peur que l'ensemble soit trop lourd.
Que utiliser vous comme profilé en acier pour la poutre et les flans ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 Jul - 14:16 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Salut Julien.


Pour les moteurs, correcte.
Le poids n'est pas un probleme sur moteur puissant en couple.
Car avec les VAB's, cela ne sera grave, Si les mouvements ne doivent pas très rapide.


Pour les profils d'acier, des carrés de 50 x 50 x 5, sont utilisé sur "UneKa-CNC" et "DeuKy-CNC".
Mais tu peut toujours mettre des 'gousset' pour les renforcé, si tu utilise de l'aluminium.





Mais tout est bien dit sur les tuto's sur les montages de mes CNC.


A plus sur ton montage, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
julien02


Offline

Joined: 09 Jul 2015
Posts: 10
Localisation: 02
Locomotion: vw
Loisirs: travail du bois
Date de naissance: 19/09/1987
Masculin

PostPosted: Thu 9 Jul - 15:38 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

2 profilés de 50x50x5 en longueur 1100 en acier cela fait quand même 14.7 kg donc ma poutre de 5kg est rien a coté alors.


Que me conseillez vous comme moteur  pour les différent axes ?


Sur Quel axe(s) faut-il changer l'orientation des guides ?


Je vais remettre les rails de l'axe X a plat est voir pour fixer les flans dessus.


Je vais regarder pour trouver des autres chariots avec perçage sur les coté ou alors voir pour modifier les miens


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 Jul - 19:51 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Bonsoir Julien.

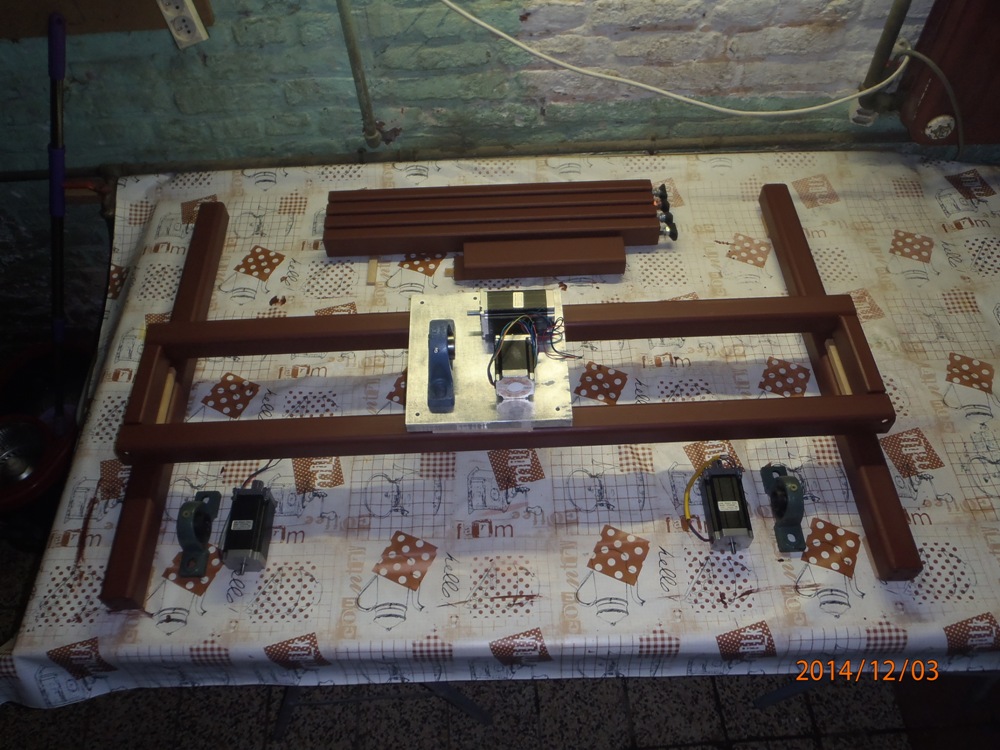

Voila les premiers profil de "DeuKy-CNC" et les moteurs.





Moteurs de 'X' 2 x 3 Ah, de 'Y' 1 x 4.2 Ah, de 'Z' 1 x 3 Ah plus court, tout en Nema 23.


Les tubes carré du portique sont en 50 x 50 x 5 Mm x 1150 Mm pour le portique, espacé de 150 Mm en 50 x 30 x 3 Mm.
Les dimensions de déplacement sont de 850 x 550 x 155 Mm.

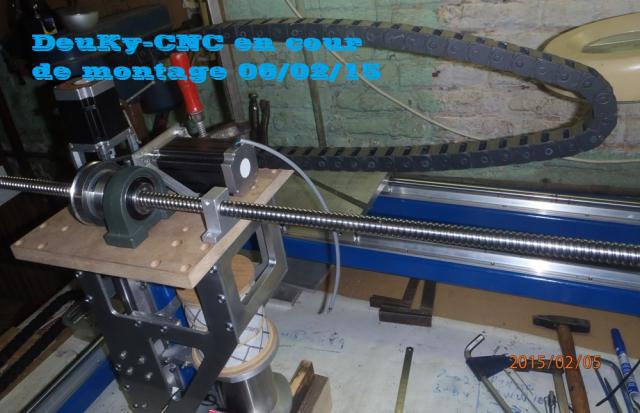

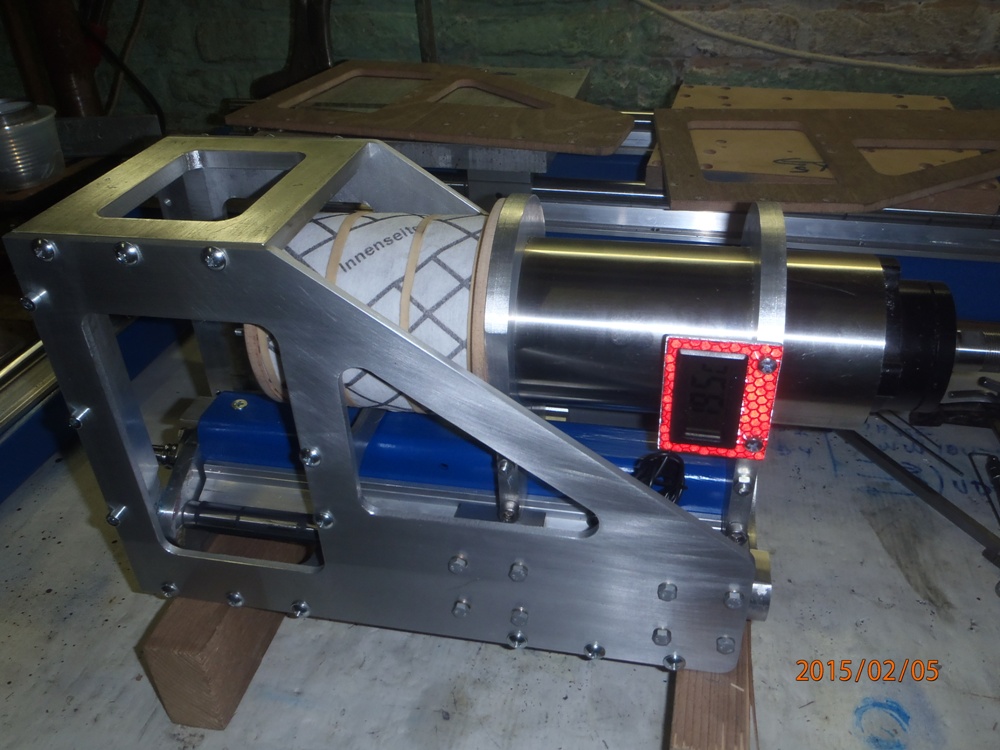

Ici sur cette photo le chariot sur le portique fait a lui seul 23 Kg, et est commandé par un moteur Nema 23 de 4.2 Ah.


A tu visionné les tuto's sur les différente machines ??. apparemment non, car tout est marqué.


A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
julien02


Offline

Joined: 09 Jul 2015
Posts: 10
Localisation: 02
Locomotion: vw
Loisirs: travail du bois
Date de naissance: 19/09/1987
Masculin

PostPosted: Thu 9 Jul - 21:30 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Merci pour toute ces précisions Jusqu'à maintenant j'avais lu en diagonal les 3 tutos.Je vais étudier en détail la cnc deuky.
Je me demande si j'ai pa fait fausse route avec ma cnc.
Une cnc type portique me paraît plus simple et plus robuste?
Par contre pour accéder à la broche peut être moin facile?
Toi qui a réaliser plusieurs type de cnc, quel type préconise tu pour usiner du bois,alu et peu être de l'acier très ocasionellement et à très faible passe?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 Jul - 21:56 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Bonsoir Julien.


J'ai replace cette page au bon endroit, Excusé moi, PapyKy.





Le "DeuKy-CNC" est un essais, mais plus complexe a mettre en oeuvre, Pourquoi ??.


Contrairement a tout machine CNC, vu sur la toile, de fabrication HomeMade.







Celle-ci a la particularité, que les VAB sont fixe et les écrous sont tournant, sauf l'axe 'Z'.





Contrairement a UneKa-CNC et LayKa-CNC, sont de conception normal, écrous fixe, et VAB sur l'axe moteur.


A toi de bien voir les différences, entre les 3 machines, Bonne soirée a tous les visiteurs, PapyKy.




Plein d'autre vidéo's sur la chaîne YouTube de PapyKyKa.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
julien02


Offline

Joined: 09 Jul 2015
Posts: 10
Localisation: 02
Locomotion: vw
Loisirs: travail du bois
Date de naissance: 19/09/1987
Masculin

PostPosted: Fri 10 Jul - 07:00 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Bonjour Papyky.


Merci pour toute ces précisions. Je vais étudier  l'avantage et inconvénients de chaque machine.


Ce qui me viens à l'esprit à froid c que sur le portique y a moins de porte à faux du fait que le chariot coulisse entre les rails.


Je suis quand même surpris que ce sont juste des moteur  nema 23 je m'attendais à beaucoup plus gros.


Peut on remplacer les 2 moteurs X par un seul 2 fois plus gros ou sa vaux pas le coup?
Juste pour info comment fait on pour déterminer la taille d'un moteur ?


Cest vrai que la mise en forme des cnc doivent etre plus ou moins complexe les unes des autres.


Mais les programmations pour réaliser des objets doivent être identique ?
(A conditions d'avoir les même moteurs et même cartes)


Bonne journée
Julien


 Remis en forme pour plus de lisibilité, car PapyKy, n'a plus des yeux de vingt ans.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 10 Jul - 08:25 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Salut Julien.


Ce sont des moteur Pas à Pas, qui ont beaucoup de couple,
En plus monté en directe sur la VAB au pas de 5 Mm.


Et ont par défaut 200 pas au tour, mais on le fait travailler a beaucoup plus.

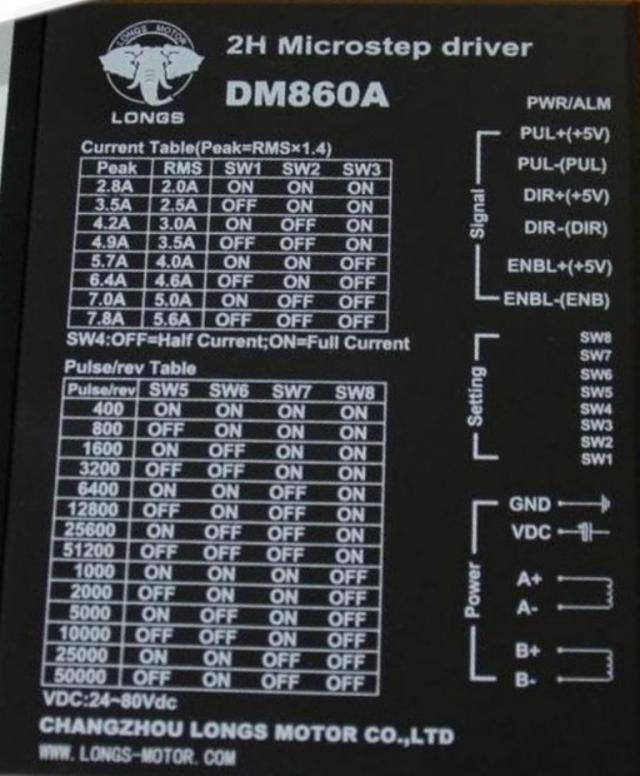

Voila le bloc de commande de ces moteur.





Ou tu peut remarquer que l'on peut allez de 400 à 50.000 pas/tour, et une tension de fonctionnement entre 24 à 80 Volts.


Ce qui est évidement remarquable, et que l'on limite sa puissance aussi de 2.8 à 7.8 dans le cas de ce boitier.


A plus, pour d'autres explication, PapyKy.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
julien02


Offline

Joined: 09 Jul 2015
Posts: 10
Localisation: 02
Locomotion: vw
Loisirs: travail du bois
Date de naissance: 19/09/1987
Masculin

PostPosted: Fri 10 Jul - 08:40 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Merci Papykyka
Donc vaut mieux mettre un nema 23 plutôt que par exemple un nema 34 pour une question de coût.


Je vais encore réfléchir mais je pense que je vais partir sur une cnc de type pond roulant qui me semble plus rigide, mais peut être mettre les écrous des VAB fixe. A voir.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 10 Jul - 09:06 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Salut a toi.


Oui c'est le prix, qui règle bien souvent le probleme.


Mais tu dit des VAB fixe, cela est beaucoup plus difficile a réalisé, car pas de pièces a trouvé,
Que ce sois sur la toile ou autres, il te faut tout usiné.


Alors que quand c'est l'écrou qui est fixe, tout ce trouve facilement.


A toi de voir, PapyKy.


PS : Met un avatar en corrélation avec ton activité ou autres hobby, Merci.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
julien02


Offline

Joined: 09 Jul 2015
Posts: 10
Localisation: 02
Locomotion: vw
Loisirs: travail du bois
Date de naissance: 19/09/1987
Masculin

PostPosted: Tue 21 Jul - 13:14 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Bonjour Papykyka,


J'ai bien étudié les différentes CNC, je vais me lance dans le dessin d'une "DeuKy-CNC".


Je vais faire les plans la semaine prochaine sur solidworks en fonction des rails que je possède.


je vais juste essayer d'avoir les écrous des VAB fixes.


Je poste les plans dès qui sont faits.


Bonne journée


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 21 Jul - 13:45 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Salut Julien.


J'ai entrepris cette conception pour ne pas avoir de rails et VAB a hauteur de l'usinage,
Que je veut lubrifier avec de l'eau blanche propulsée avec le l'air comprimée.


Mais actuellement a l’arrêt car d'autre priorité, Le placement d'une nouvelle chaudière,
Et de nouveaux châssis au bâtiment, acheté il y a déjà plus de 40 ans, A plus, PapyKy.










- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
julien02


Offline

Joined: 09 Jul 2015
Posts: 10
Localisation: 02
Locomotion: vw
Loisirs: travail du bois
Date de naissance: 19/09/1987
Masculin

PostPosted: Wed 22 Jul - 22:01 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Bonsoir
Je pensais que tu avais fini la fabrication de ta DeuKy-CNC.


As tu réaliser quelque usinage avec ?


Bonne soirée


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 22 Jul - 22:08 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Bonsoir Julien.


Non, "DeuKy-CNC" n'ai pas fini, et pour cause, d'autres travaux plus important.




Cela est plutôt réservé pour les périodes froide.


Et avant cela ce sera "TroKa-CNC" qui le sera avant.





Mais "UneKa-CNC" est opérationnelle, Donc....., Bien d'autres vidéo sur visible sur ma chaîne YouTube.




Merci a toi, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
julien02


Offline

Joined: 09 Jul 2015
Posts: 10
Localisation: 02
Locomotion: vw
Loisirs: travail du bois
Date de naissance: 19/09/1987
Masculin

PostPosted: Thu 23 Jul - 08:14 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Bonjour Papykyka,
En effet tu te lance dans les gros travaux d'été. Je t'en souhaite plein de courage.
Tes autres cnc on fonctionnées donc la Deuky, je ne vois pas pourquoi elle ne fonctionnerait pas.
car le principe rail et VAB reste identiques mi a par les écrou fixes sur les autres.
Niveau "programmation" est ce les mêmes que pour les autres CNC ?


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,597
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 23 Jul - 13:08 (2015)    Post subject: Un projet de CNC pour un novice en electronique!!! Reply with quote

Salut Julien.


La programmation, c'est toujours les mêmes,


, le jumelage de deux moteurs.





Les vitesses des moteurs, ...........


Tout est fonction des VAB et du Nombres de pas moteur paramétré sur les bloc de commande.


C'est simple quand l'on sais, pour cela mon fils Marc, est le spécialiste, Bonne journée a tous, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Contenu Sponsorisé






PostPosted: Today at 23:12 (2019)    Post subject: Un projet de CNC pour un novice en electronique!!!

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> CNC - Computer Numerical Control -> Construction de CNC par les membres. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
