"BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index

"BricAuBoisAuFer" pour les 'Makers' du bricolage.
Ps: Excusez moi d’avance pour mes quelques fautes, mais je n'ai pas fait de grande écoles. PapyKy.

 FAQFAQ   SearchSearch   MemberlistMemberlist   UsergroupsUsergroups   RegisterRegister
 ProfileProfile   Log in to check your private messagesLog in to check your private messages   Log inLog in

Bobinage moteur triphasé turbine de ventilation.


Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Atelier PapyKy et des Membres. -> Maintenance Electrique.
Previous topic :: Next topic
Author Message
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 6 Apr - 09:00 (2012)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.

Voici une turbine plus puissante de 500 Mm et  moteur de 1100 W,





Mais il faut que je trouve un bobineur, car ce moteur est brûle,
Si l'un de vous sais le faire ce serais le bienvenu,
car celui qui rembobine pour moi est très malade, et ne sais plus travailler.





















Déjà un Systeme qui est ici.
http://cnc-papykyka.xooit.be/t39-Realisation-d-un-aspirateur-cyclone.htm



Merci a tous.



PapyKy
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 28 Dec - 20:49 (2014); edited 8 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 14 Jul - 17:28 (2012)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Salut.

Voici les indications du moteur :

1.1Kw, 50Hz, 400/230 V, 1410 Tm
Cos 0.80, Ip 54, 2.7/4.6 Ah

Dimension de la carcasse :

Hauteur d'axe : 90 mm
Diamètre carcasse intérieur : 130 mm
Longueur carcasse, flaque démontée : 130 mm
Nombres de rainures intérieur : 36
Longueur des rainures : 80 mm
]









A terminer.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 28 Dec - 11:26 (2014); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 2 Jan - 11:21 (2013)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Salut bonne année 2013.


Si un membre savais ou trouvé une personne qui pourais faire ce rebobinage de moteur a bas prix,
Qu'il se manifeste sur cette page, merci a tous,
PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Bricomax95


Offline

Joined: 24 Nov 2013
Posts: 81
Localisation: cergy pontoise france
Locomotion: Fiat brava E85 , Chrysler S2 diesel huie vegetale
Loisirs: abeilles, automobiles bricolage
Date de naissance: 08/12/1969
Masculin

PostPosted: Thu 26 Dec - 22:54 (2013)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Salut Papy j 'ai une idée pour ton moteur Electrique.


peux tu me contacter en mail directement?


je fais recâbler des moteurs en Roumanie. 5 x moins cher qu en France.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Une petite goutte dans l'océan


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 27 Dec - 14:51 (2013)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Salut BricoMax.


Ou fait tu rembobiner des moteurs ??
J'ai aussi un moteur d'un groupe compresseur d'air brûlé a réparé.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sun 28 Dec - 11:30 (2014); edited 2 times in total
Back to top
Bricomax95


Offline

Joined: 24 Nov 2013
Posts: 81
Localisation: cergy pontoise france
Locomotion: Fiat brava E85 , Chrysler S2 diesel huie vegetale
Loisirs: abeilles, automobiles bricolage
Date de naissance: 08/12/1969
Masculin

PostPosted: Fri 27 Dec - 16:24 (2013)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Roumanie, je fais fabriquer des petites séries de moteurs industriel là bas et je commence a en faire réparer là bas.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Une petite goutte dans l'océan


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 28 Dec - 11:25 (2014)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Salut a tous.



Je reprend cette envie de rebobiné moi meme ce moteur, mais avec un 'Poff' nommé Gérard,
a lui.



Voila j'ai retrouvé ce stator de 1100 W hauteur d'axe de 90.



6 x 3 bobines sont bien visible, simple fil de 0.65 Mm.



6 fil de 3 x 2 couleurs (rouge - blanc - noir) au bornier.



3 interconnections entre les bobines interne et externe, simple épissure 1 fil.



J'ai retrouvé cette photo, pas de qualité !!, mais pour ce donné une idée du ventilo, qui fait +/- 450 Mm, j'ai pas mesuré exactement.



La tôle de support fait a vue de nez 20 Mm sur 500 Mm, donc d'un bon poids.


A plus et bonne année 2015 a tous ceux qui passe par ici, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sun 28 Dec - 14:52 (2014)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Dec - 20:48 (2014)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Voila des photos.

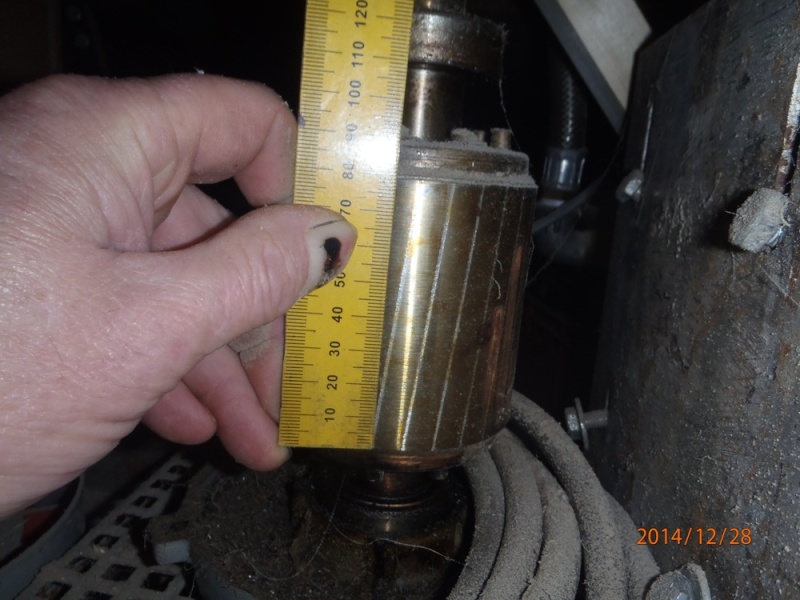

80 Mm de fer pour la longueur du rotor.

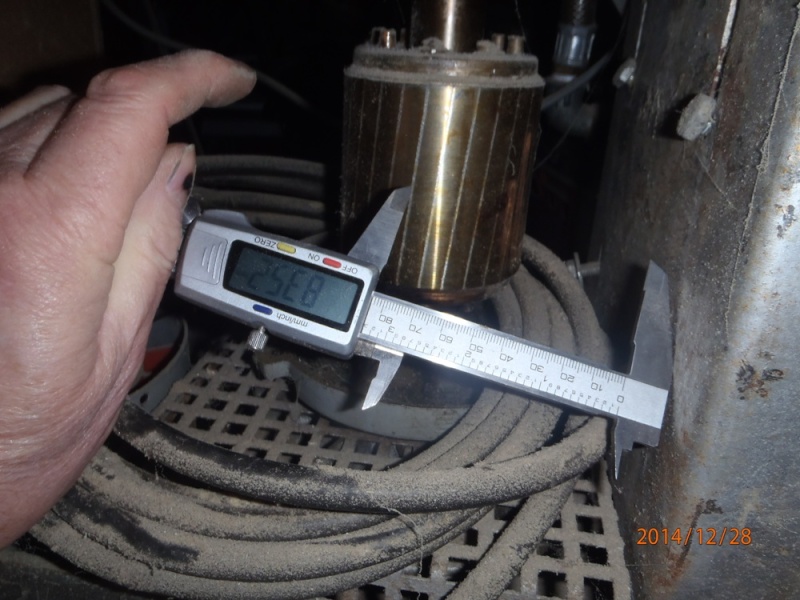

83.52 Mm pour le rotor, pour sont diamètre.



83.95 Mm reporté d'un compas sur le PaC (Pieds à Coulisse).


PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Dec - 20:50 (2014)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Eh bien voila un cours de 'proff' a sa classe.


L’élève n'a plus qu'a......


Pour ce qui est du comptage des nombres de fil des bobines, je vais pour bien comprendre,
Encore en faire deux ou trois, pour être certain,
Ce pourrais-t-il qui y aurais une différence entre celle extérieur et celle intérieur ??.
En rouge et le bleu du dessin.


Pour les dimensions le diamètre des tôles est de 132 Mm extérieur et 80 Mm intérieur.



La longueur de l'ensemble du stator, il est de 80 Mm.



J'ai des bobines de fil émailler, que j'ai récupéré, en broc, mais sais pas quels sont leurs valeurs, pas vérifier au pieds a coulisses.



J'ai pas mal de gaine rétractable en rouleaux, par contre rien comme isolant en feuille, pour les rainures du stator.



Par coupé les isolant PVC, j'ai un petit massicot manuel d'imprimerie,
Qui était destiné a être déclassé, dans l’entreprise d'imprimerie qui m’occupais,
Remis en état, axe cassé, c'est bien facile de réparé quand l'on a de quoi tourné un bout de ferraille.


8 ans de maintenance comme technicien électro-mécanicien, cela aide dans beaucoup de domaine.
Merci a toi, Gérard.
L’élève PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Dec - 20:51 (2014)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Bon WE a tous.


Découpe de la couronne coté connexion.



Extraction de trois reste de bobines coté opposé, en isolant le mieux possible les sections.

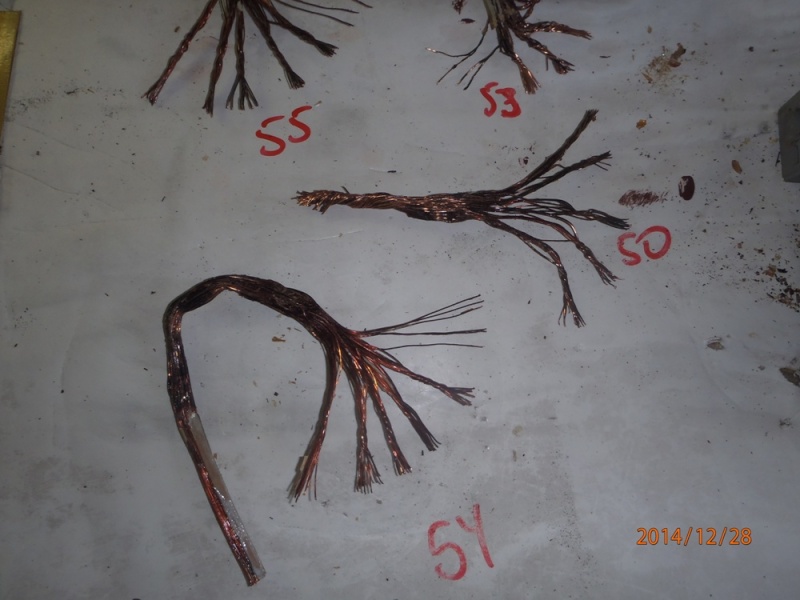

Comptage des sections retirées, et séparé les parties collées qui ce trouvais dans les rainures.



Mais cela donne 50 - 53 - 54 - 55 ?????.


Faut-il, continué a les sorties proprement pour les comptés ??.


au 'Proff', PapyKy.



- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 29 Dec - 20:53 (2014)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Dé-bobinage complet.



Cela fait déjà pas mal de cuivre.



Coté de sortie des câbles de connexion au bornier, est nettoyer  a la brosse métallique sur foreuse a colonne.





Idem pour l'autre coté, et grattage des encoches, ce qui n'est pas facile, reste des trace de vernis dans les tôles.


Existe-t-il un solvant pour dissoudre ces reste ??. Acétone, Toluène ou Trichloréthylène.


Merci a tous, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 8 Jan - 10:54 (2015); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 8 Jan - 10:54 (2015)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Le décompte a commencé.

A L'école ce papy, comme certain dise, et oui l'on apprend encore même a la retraite.

Je le dit, c'est pour moi, un travail que je ne connais pas du tout,
A part les principes des moteur triphasé, oui, mais sa réparation est bien un chose compliquée,
Et il faut aussi avoir des compétence dans les lois de physique, pour le calculé, section des fil, nombres de spires et interconnexion,
Que je ne maîtrise pas, enfin partis pour un essais, qui n'avance pas, recule, c'est bien connu.

Mais j'ai un "Proof" dénommé Gérard la bobine, merci a lui.


Un bien brûlé.

Démontage, et ce n'est pas facile, tout est collé, faut rien cassé, car les tôles intérieur sont très fine.


Et l'isolant est bien dure a retiré, et le nettoyage prend pas mal de temps, grattoir et brosse métallique sont de service.


Le placement des isolants n'est pas une chose bien difficile, encore faut-il en trouvé, et les coupés, plier a la bonne dimensions.

La suite sera pour bientot, quand cela sera terminé.


Pour la suite il me faire un bobineuse pour crée les bobine d'induction a placé dans ce stator.
Donc quelques bouts de bois, un moteur d'essuies glace 12 V, transfo BT, et autre produit électrique de "récupe".

Qui est une première pour moi, A plus, PapyKy.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Labobine


Offline

Joined: 12 Dec 2014
Posts: 2
Localisation: Midi-Pyrénées
Locomotion: Utilitaire
Loisirs: Bricolages
Date de naissance: 28/11/1945
Masculin

PostPosted: Sat 17 Jan - 20:50 (2015)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Bonsoir,
C'est à cause  des genres "Bricomax95" que le nombre de bobineurs en 25ans a été divisé par 2 et le nombre d'employés chez les bobineurs restant divisé par 2 aussi. Faut pas se plaindre après de ne trouver pesonne.
Après ce coup de geule, je me demande pourquoi Papyky a mis 2ans pour me trouver.
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Cordialement
G. Labobine


Back to top
Visit poster’s website
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 17 Jan - 22:27 (2015)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

Bonsoir Gérard.


C'est sur que la main oeuvre est bien moins chère, mais faut aussi compte les frais de transport,
Et que les moteur standard neuf, sont aussi relativement bon marché.


Pour ma part, c'est plus pour me dépanné moi même, et pour le savoir aussi 'comment c'est fait'.


A++, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
chtipanda


Offline

Joined: 14 Jun 2016
Posts: 24
Localisation: Lille
Locomotion: Renault Megane break 1.5
Loisirs: Modélisme CNC
Date de naissance: 15/06/1968
Masculin

PostPosted: Thu 16 Jun - 22:07 (2016)    Post subject: Bobinage moteur triphasé turbine de ventilation. Reply with quote

dans mon activité il nous arrive de faire rembobiné,
c est de plus en plus dur d avoir des gens compétant sur des bobinages particulier .


je me souvient qu a mes débuts un petit bobinier a Roubaix connaissais tout  il était incollable mais le papy a pris sa retraite il réparer :
les moteur pour toute les filature et industrie des alentours.


oui c est un métier .celui qui était sur haubourdin avais réalisé des moteur qui on servi au tunnel sous la manche .
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Bricolo modeliste Wink


Back to top
Visit poster’s website
Contenu Sponsorisé






PostPosted: Today at 20:16 (2019)    Post subject: Bobinage moteur triphasé turbine de ventilation.

Back to top
Display posts from previous:
Post new topic   Reply to topic    "BricAuBoisAuFer" pour les 'Makers' du bricolage. Forum Index -> Atelier PapyKy et des Membres. -> Maintenance Electrique. All times are GMT + 2 Hours
Page 1 of 1


Jump to:

Index | Free forum | Free support forum | Free forums directory | Report a violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2005 phpBB Group
