PostPosted: Thu 2 Apr - 18:53 (2015)    Post subject: Fabrication d'un pupitre pour "DeuKy-CNC" Reply with quote

PublicitéSupprimer les publicités ?
Salut a tous.


Je besoin d'un pupitre pour la machine CNC en cours de montage, "DeuKy-CNC"



Des portes d'armoire 'Style Fabricant suédois', en Particule de bois recouvert de papier, La Mer... quoi !!.

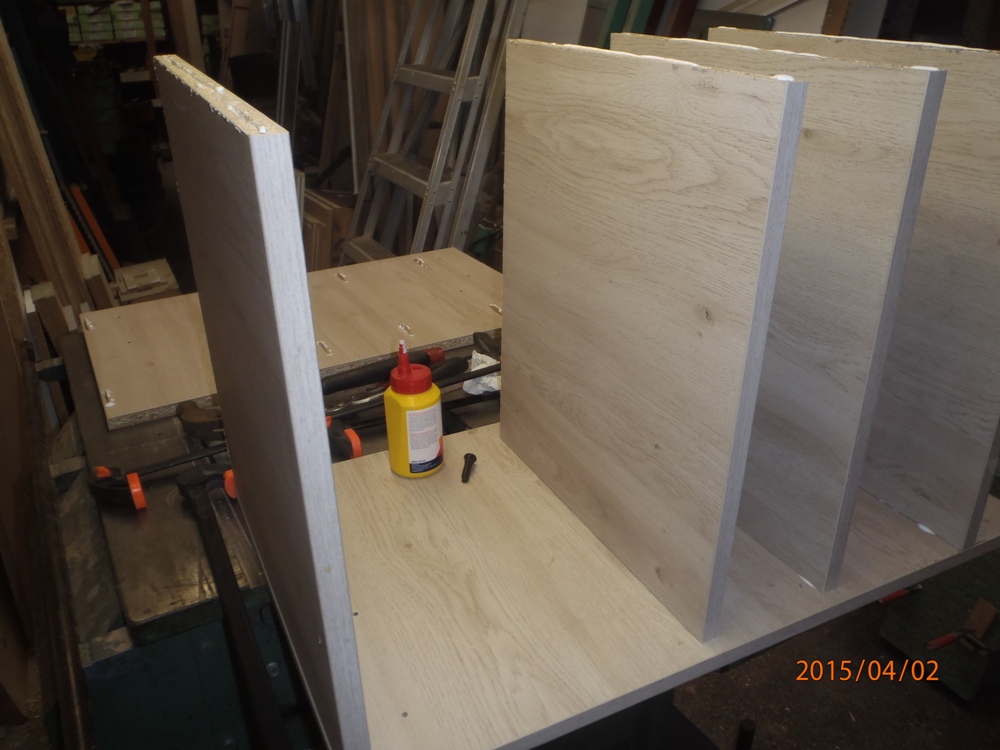

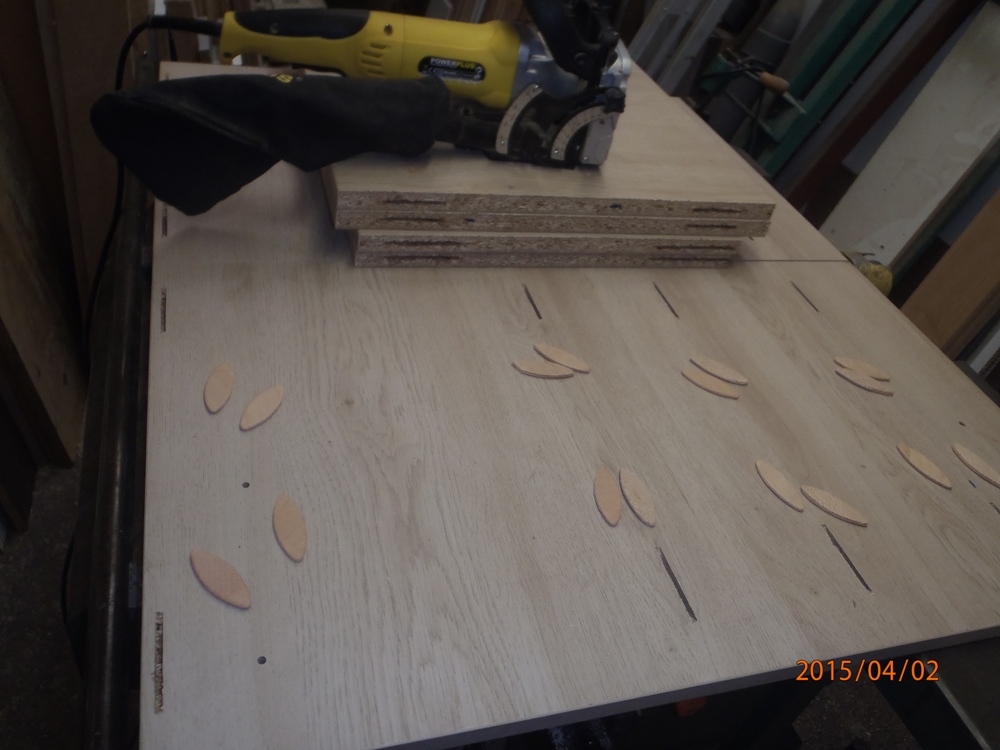

Après les avoir recoupés au dimension voulue, et fait quelques trous pour le placement de 'Biscuits'.

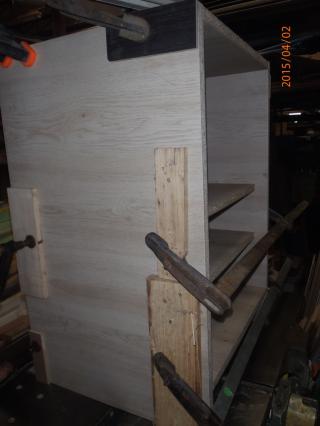

Quelques serre joint (Presse), pour passé la nuits, avec un équerre pour tout maintenir en forme.

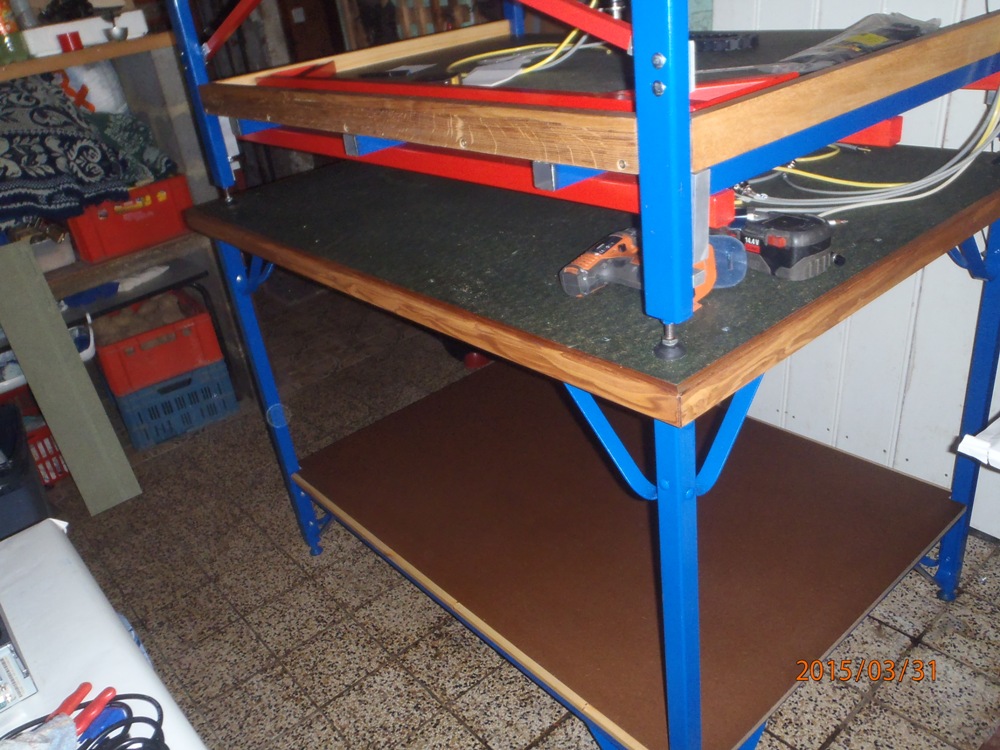

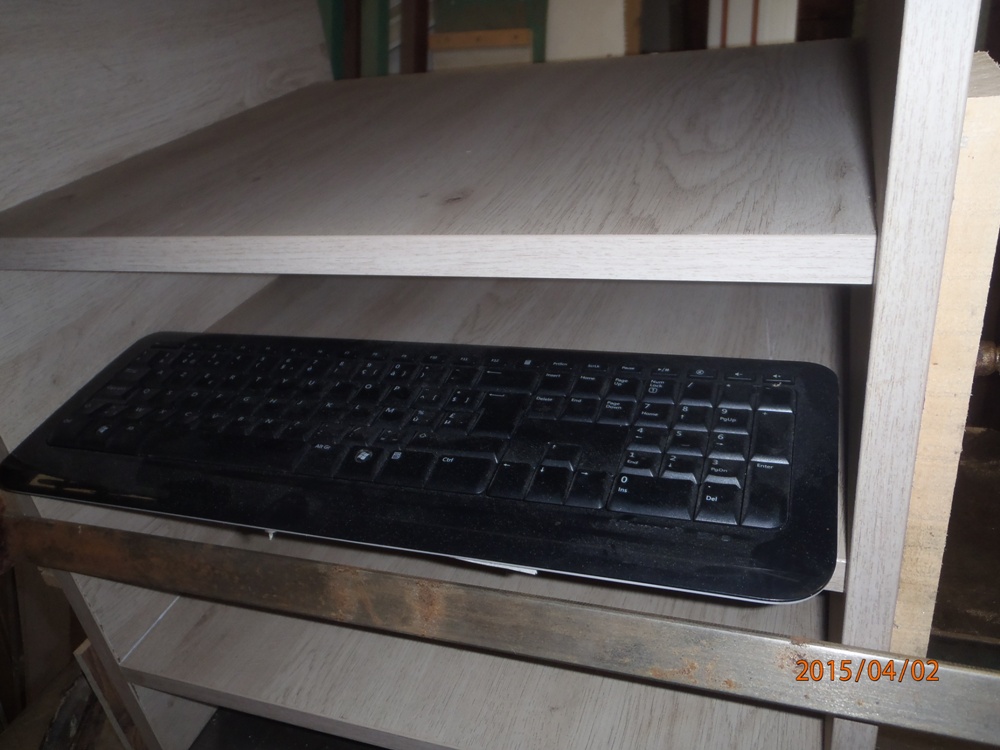

C'est tout juste pour la largeur d'un clavier de PC, juste un fond a placé et un systeme de fixation sur la table établi en cour de finition.



A plus pour d'autre aventures, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Sat 18 Apr - 09:00 (2015); edited 2 times in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 3 Apr - 20:25 (2015)    Post subject: Fabrication d'un pupitre pour "DeuKy-CNC" Reply with quote

Petite erreur, Eh cela m'arrive aussi.

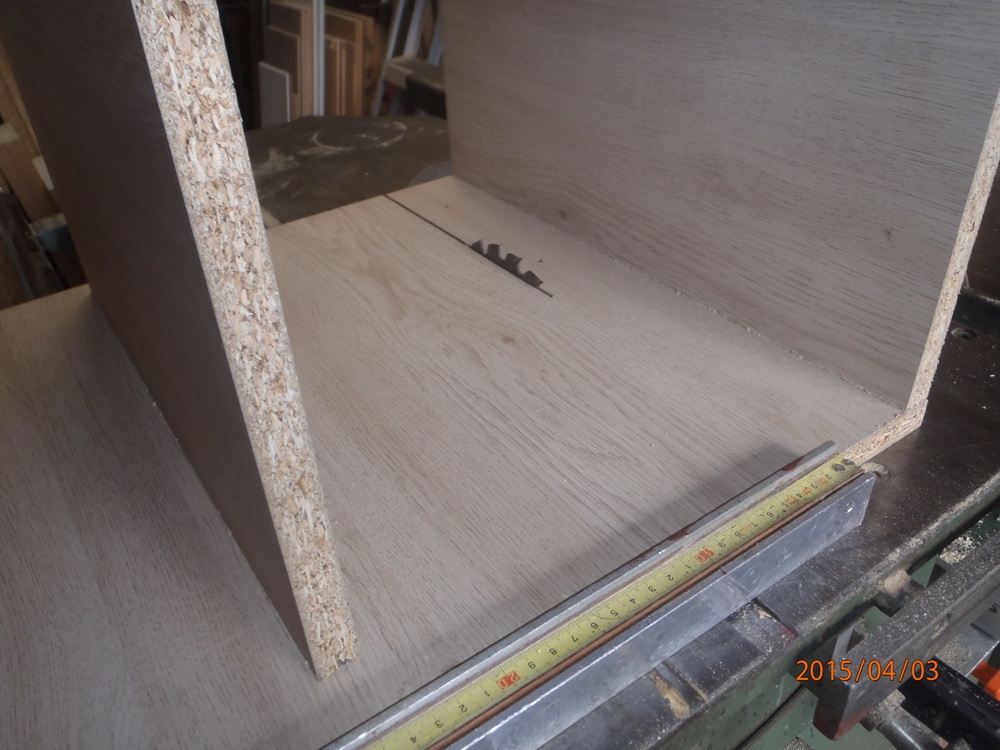

La hauteur est trop grande de 70 Mm, donc recoupe.

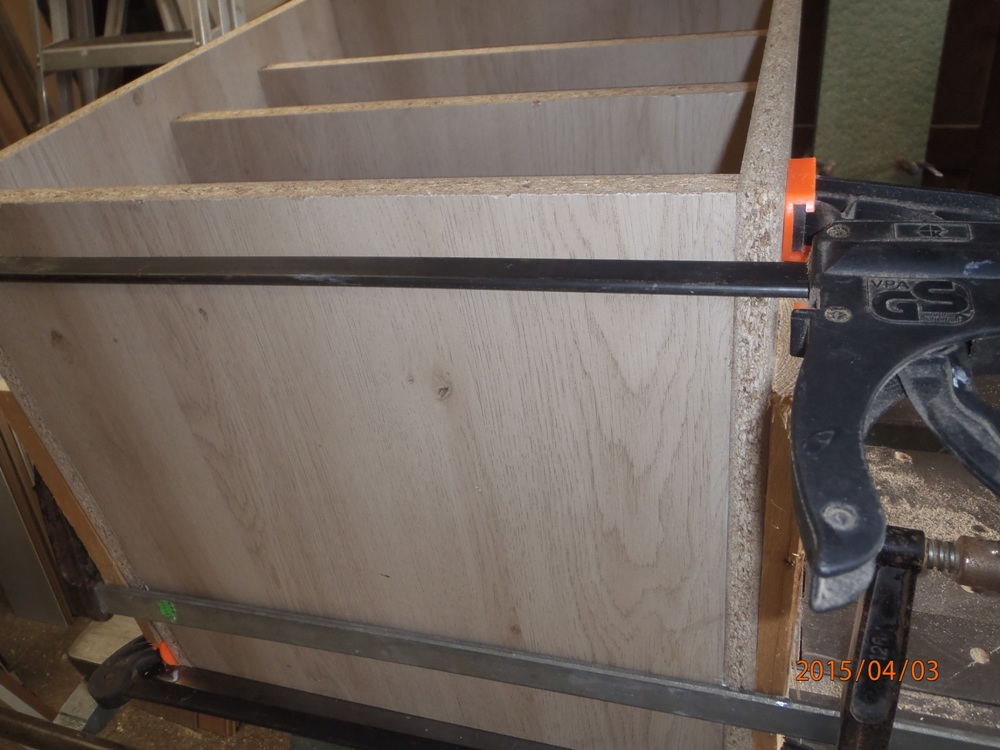

Et recollage et mise sous presse, A plus, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 16 Apr - 22:34 (2015); edited 1 time in total
Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 6 Apr - 09:31 (2015)    Post subject: Fabrication d'un pupitre pour "DeuKy-CNC" Reply with quote

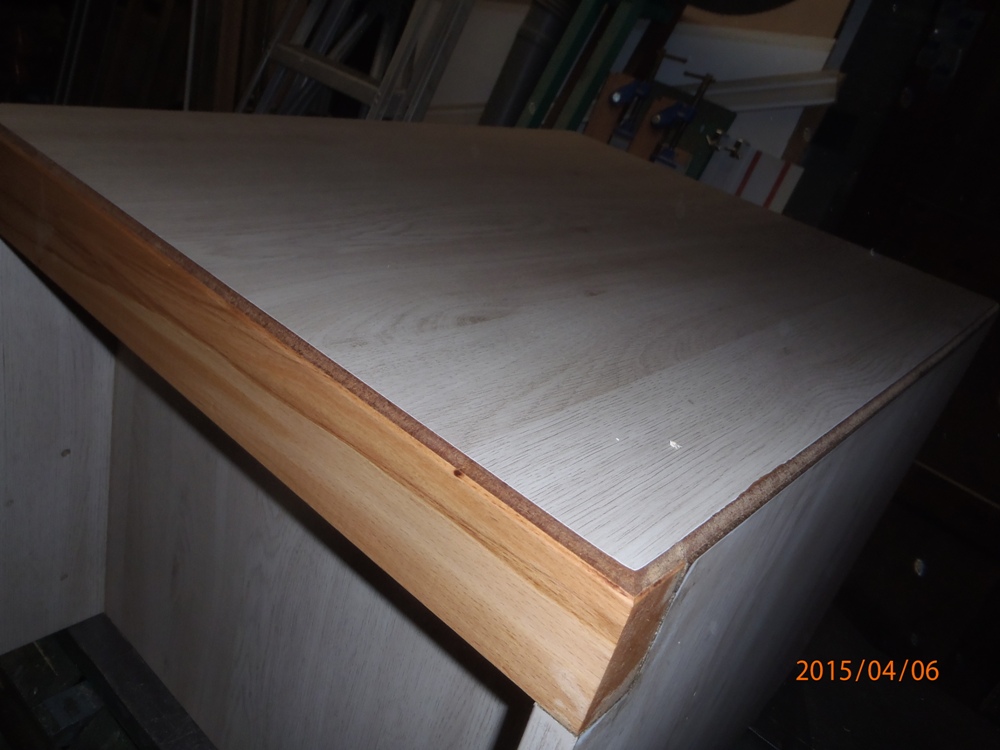

Modification pour le placement d'un écran.

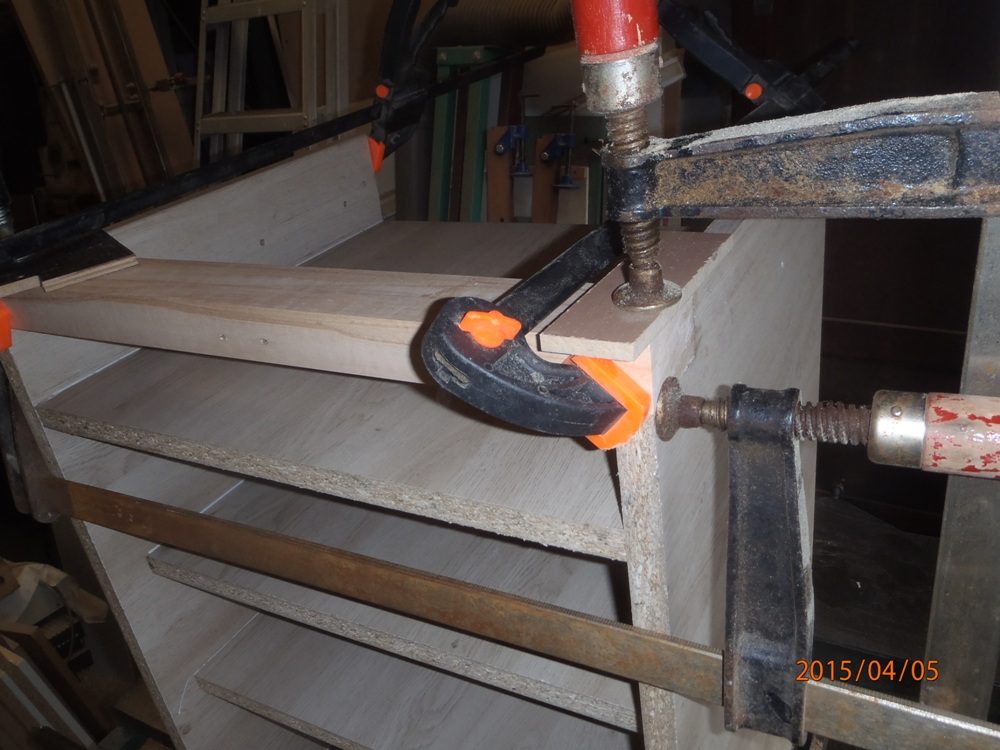

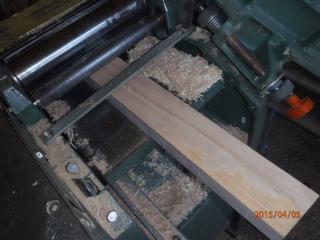

Un bout de 'hêtre' raboté 4 faces est collé, pour la fixation de l'écran, qui ce rabattra à l'intérieur, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 6 Apr - 13:51 (2015)    Post subject: Fabrication d'un pupitre pour "DeuKy-CNC" Reply with quote

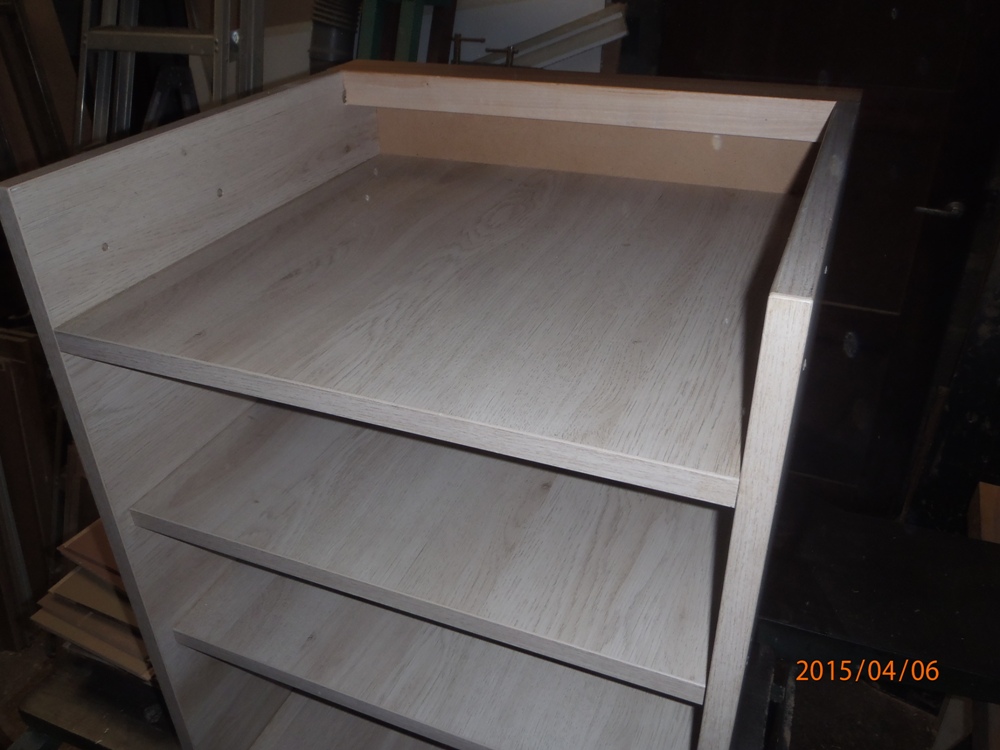

La suite.





Un fond en 'Unalit' est collé, et un coup de fraise a 45°, pour la finition.



Reste a faire un systeme de charnière pour sa fixation sur un des pieds de la table établi,



Pour que tout rentre sous cette tablette, quand cela est hors service, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Thu 9 Apr - 22:29 (2015)    Post subject: Fabrication d'un pupitre pour "DeuKy-CNC" Reply with quote

L'écran ou va t'on le placé ??.

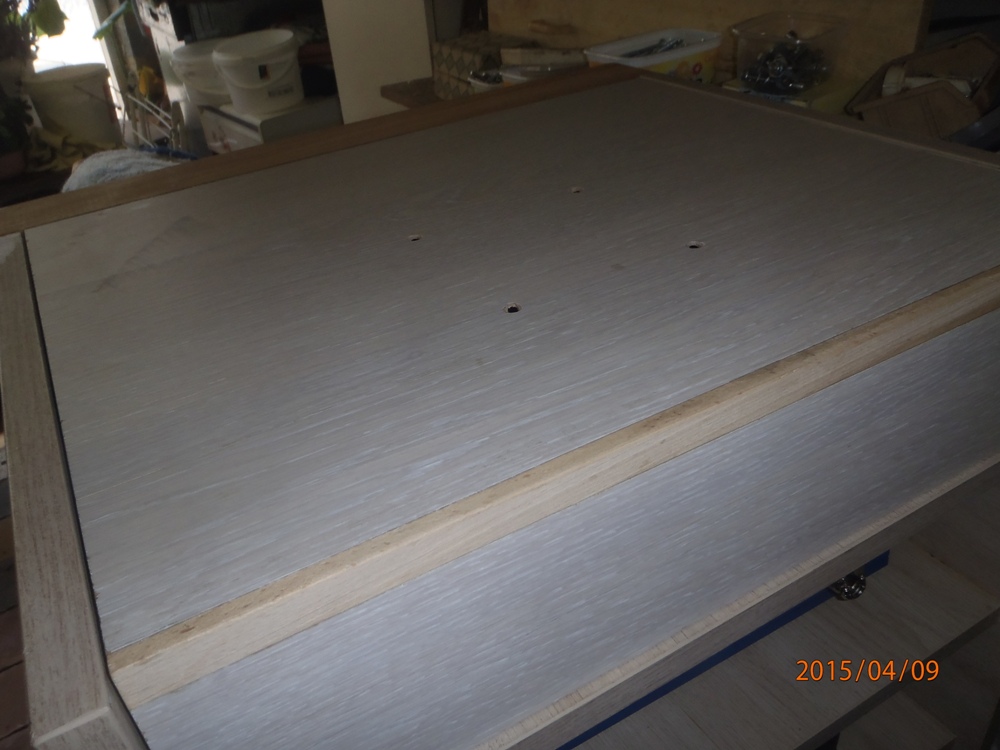

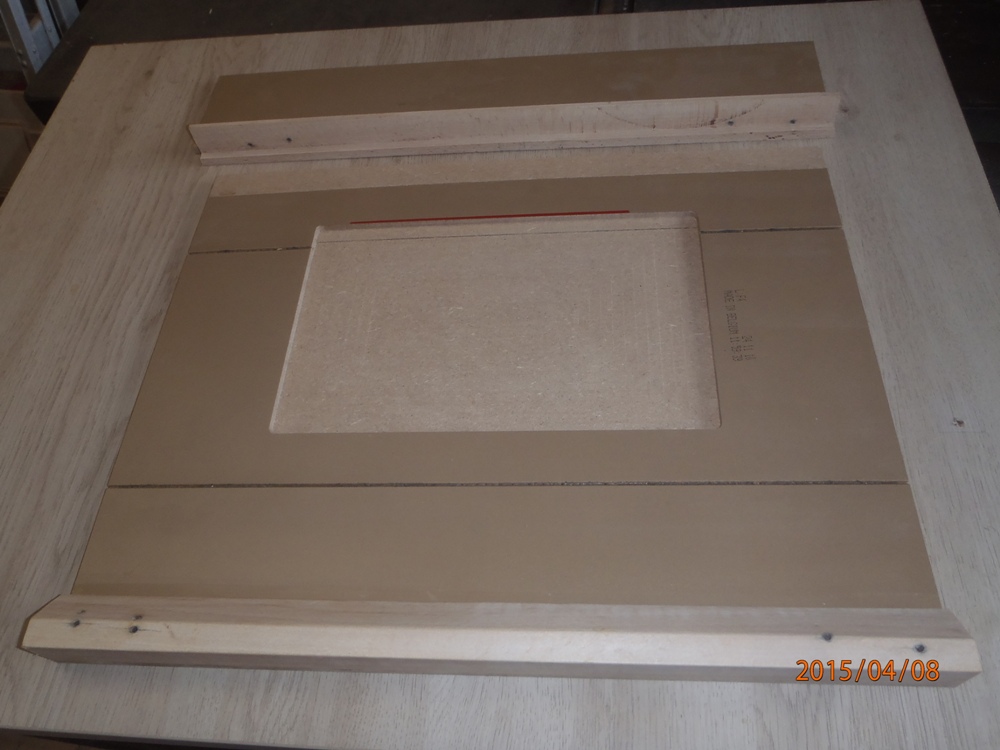

Un panneaux reconstitué de trois lame de parquet, et deux lattes de hêtre.

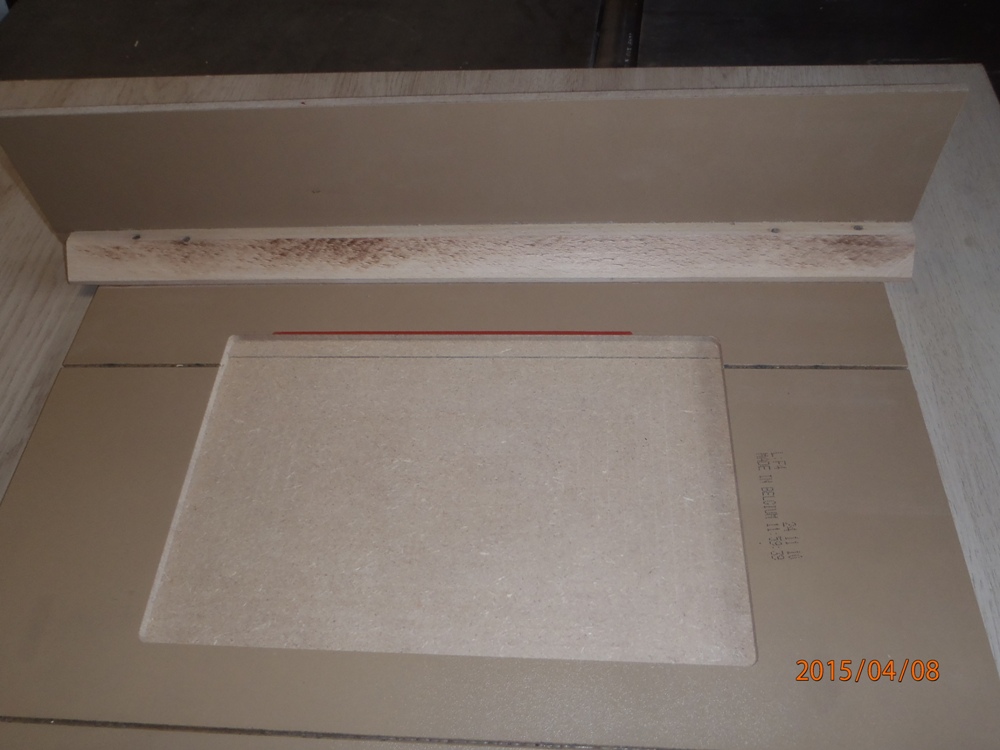

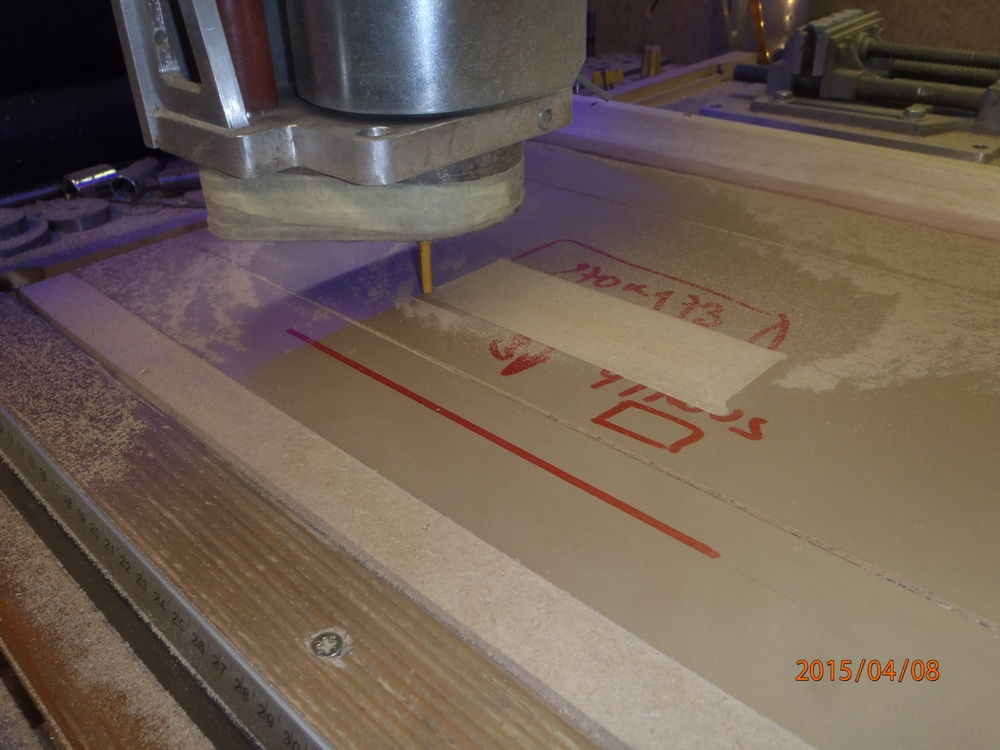

Un usinage sur
]"UneKa-CNC"[/url] est fait pour y fixer l'écran.

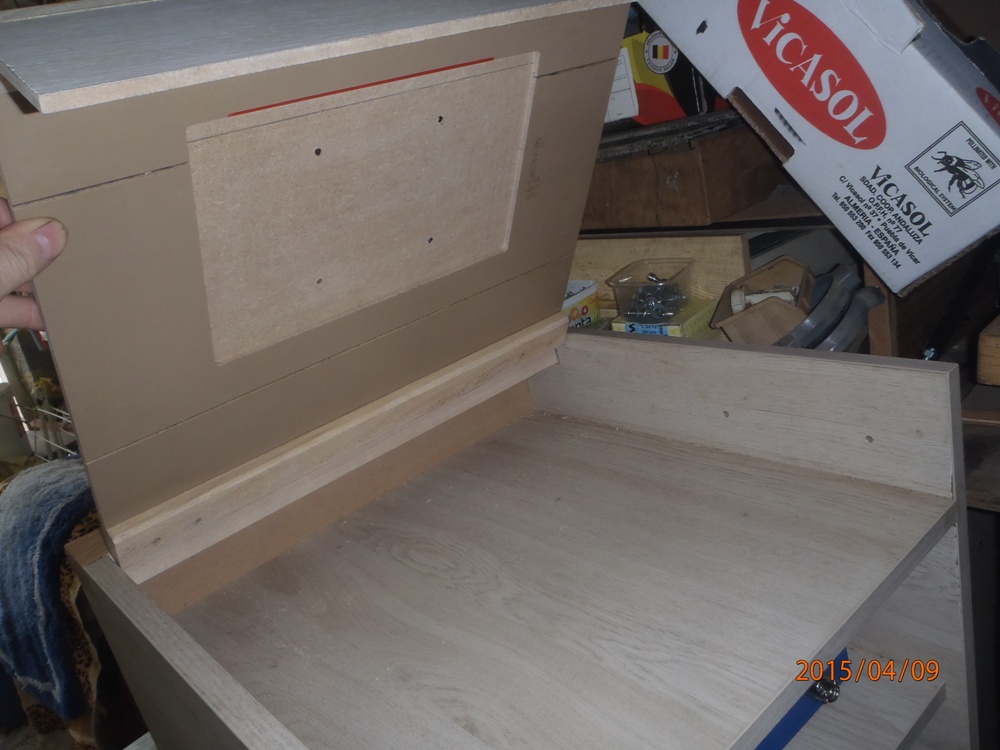

Un petit retour pour fermé le couvercle fermer la partie haute du pupitre.

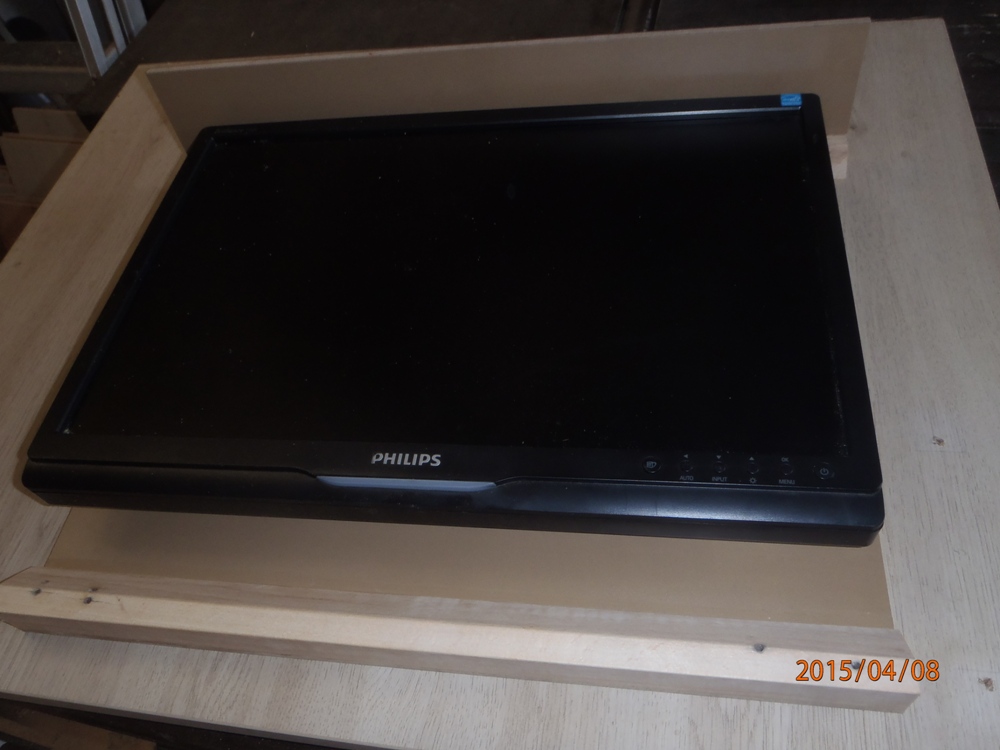

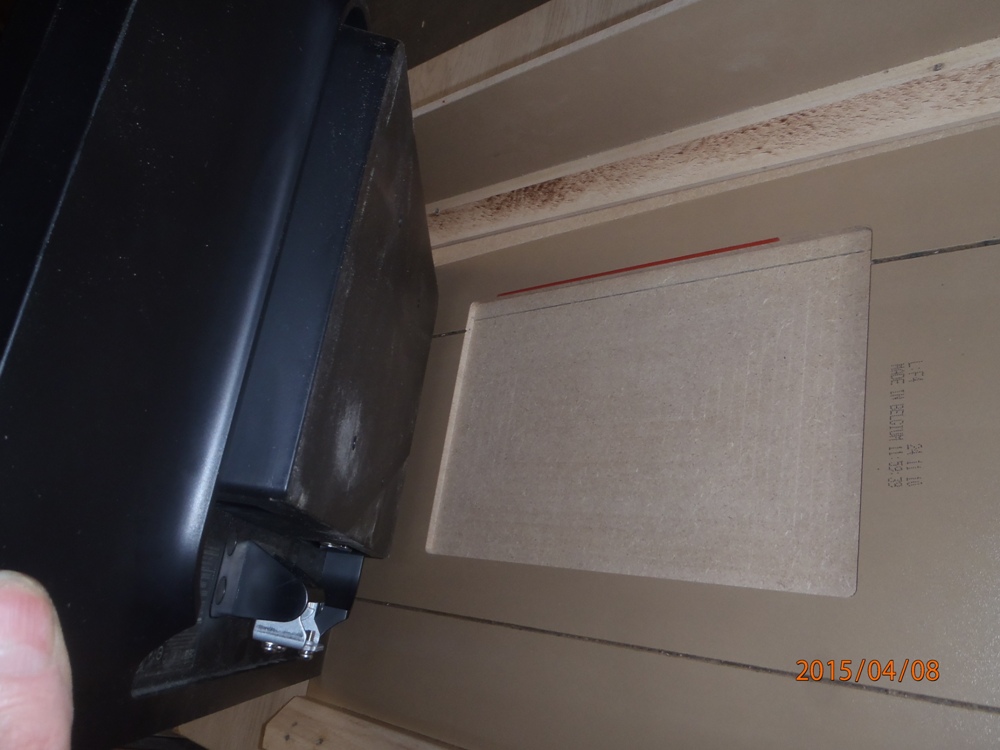

L'écran sera logé dans ce trou formé pour le maintenir avec les 4 vis au dos de l'écran









Une charnière piano est fixer pour sa rotation, qui sera maintenu a la vertical.


A plus, PapyKy.






- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Mon 13 Apr - 22:16 (2015)    Post subject: Fabrication d'un pupitre pour "DeuKy-CNC" Reply with quote

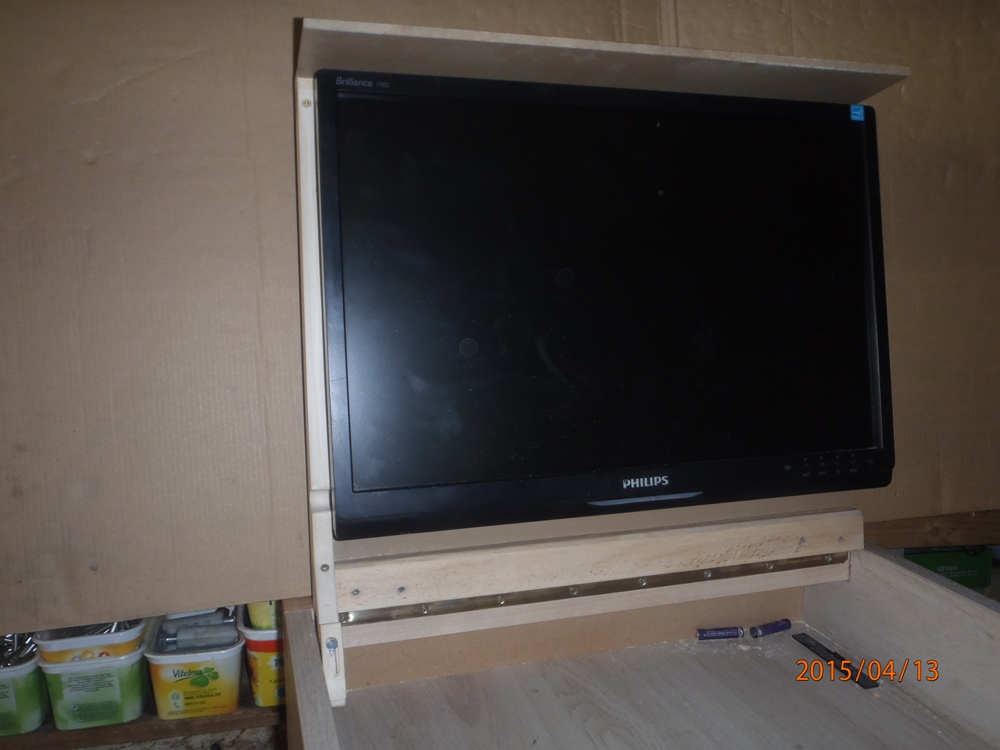

Bon bien voila, écran en place.


Mais sont poids fait que le couvercle ne tient pas ouvert.



Donc un renfort latérale est fait pour avoir un béquille de verrouillage, en position ouvert.

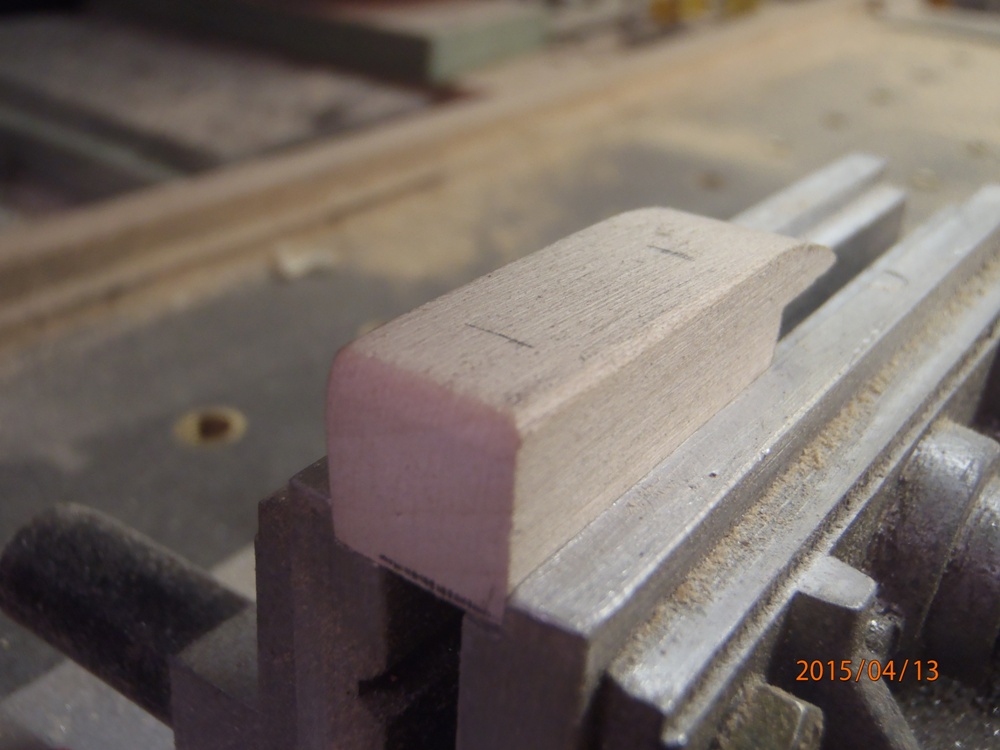

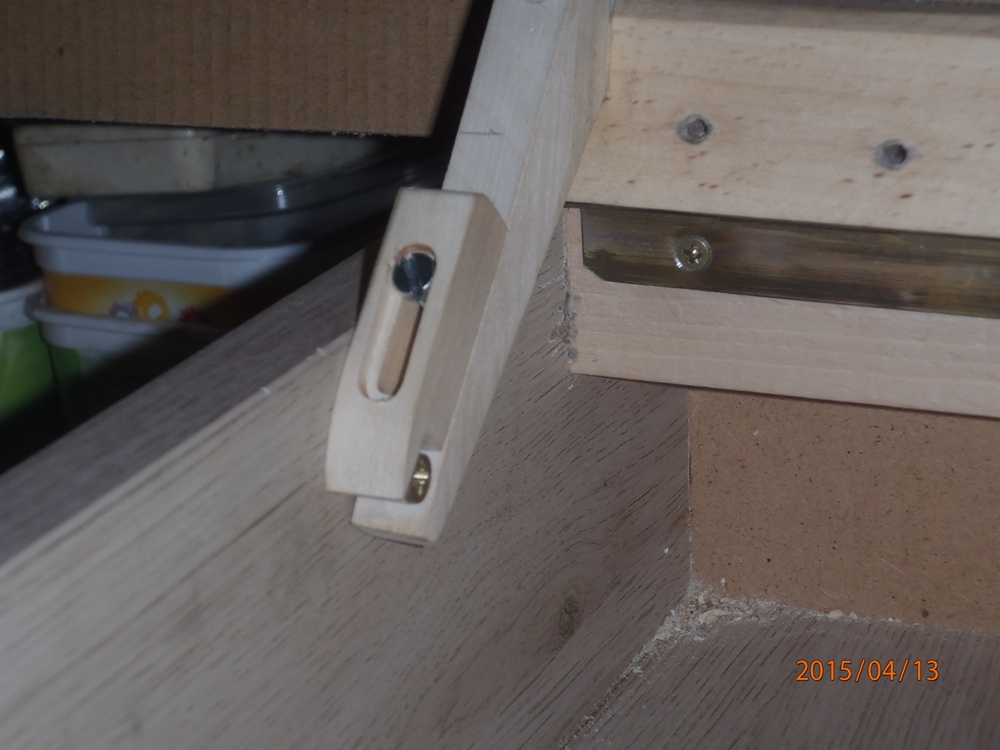

Deux essais sur 'UneKa-CNC" pour usiné le verrou en bois.


Et celui qui sera monté.

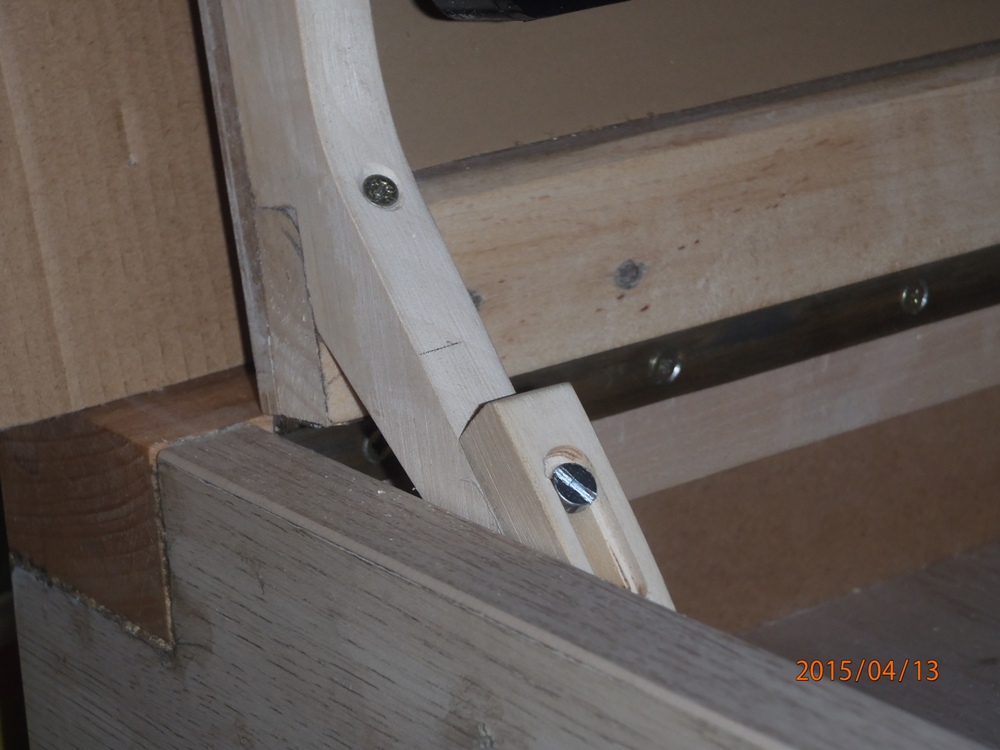

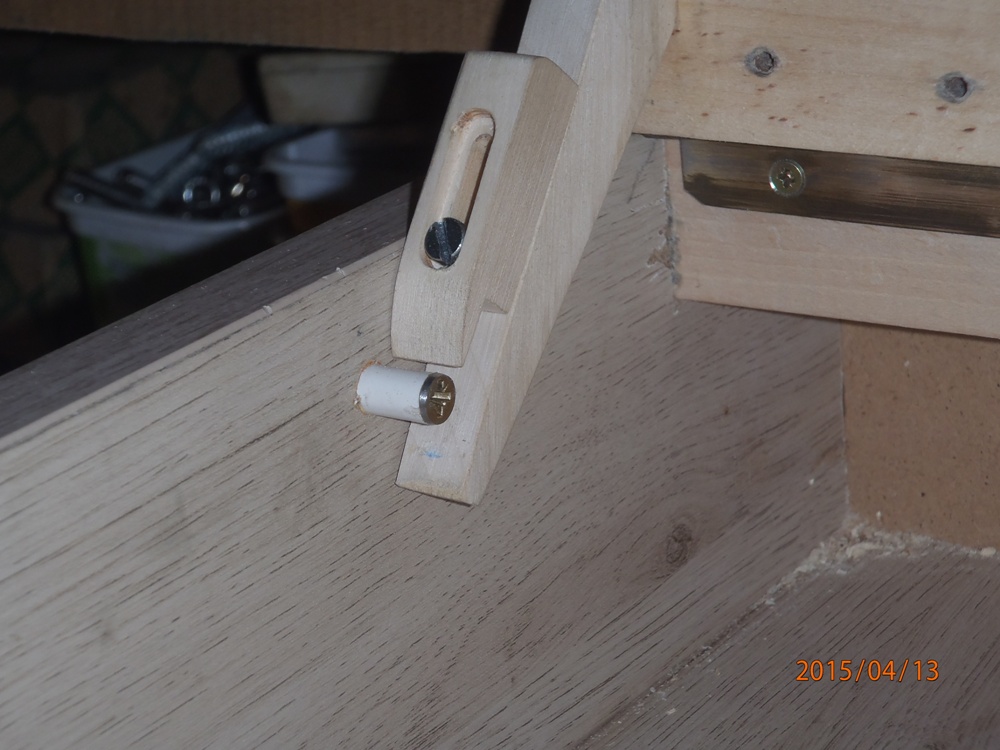

Le voila monté, une simple vis avec un bout de plastique sert de butée.



Et une autre sert a ouvrir et fermer sont positionnement.



plus pour la création des charnières de ce pupitre pivotant, PapyKy.


- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 15 Apr - 10:05 (2015)    Post subject: Fabrication d'un pupitre pour "DeuKy-CNC" Reply with quote

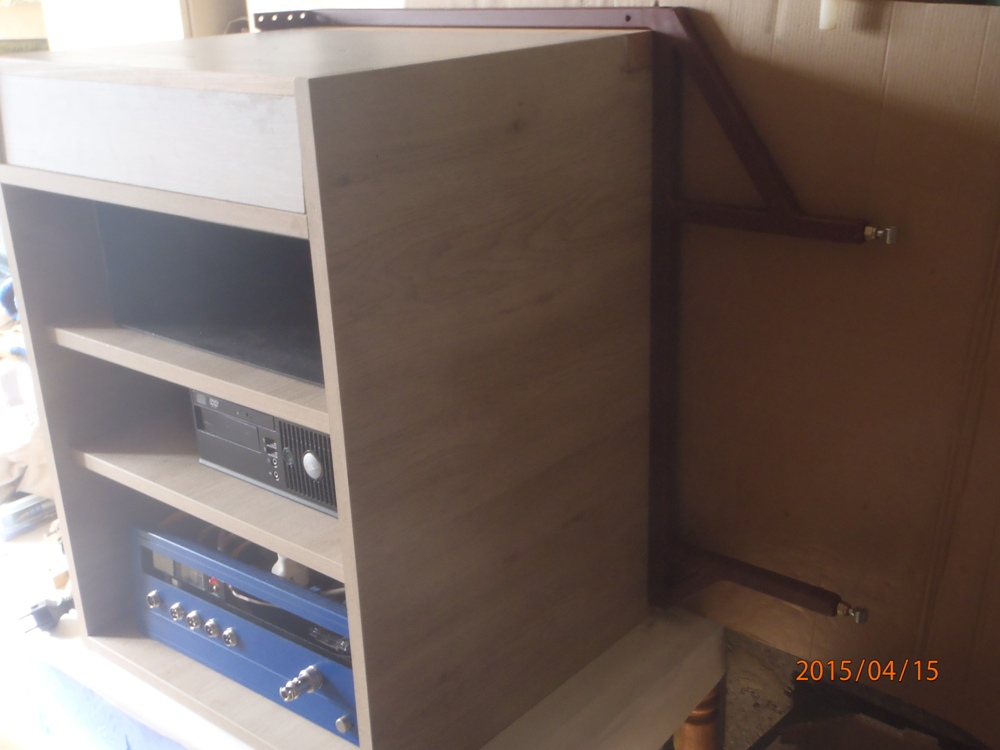

Je sais que cela n'est pas en bois, Mais.....

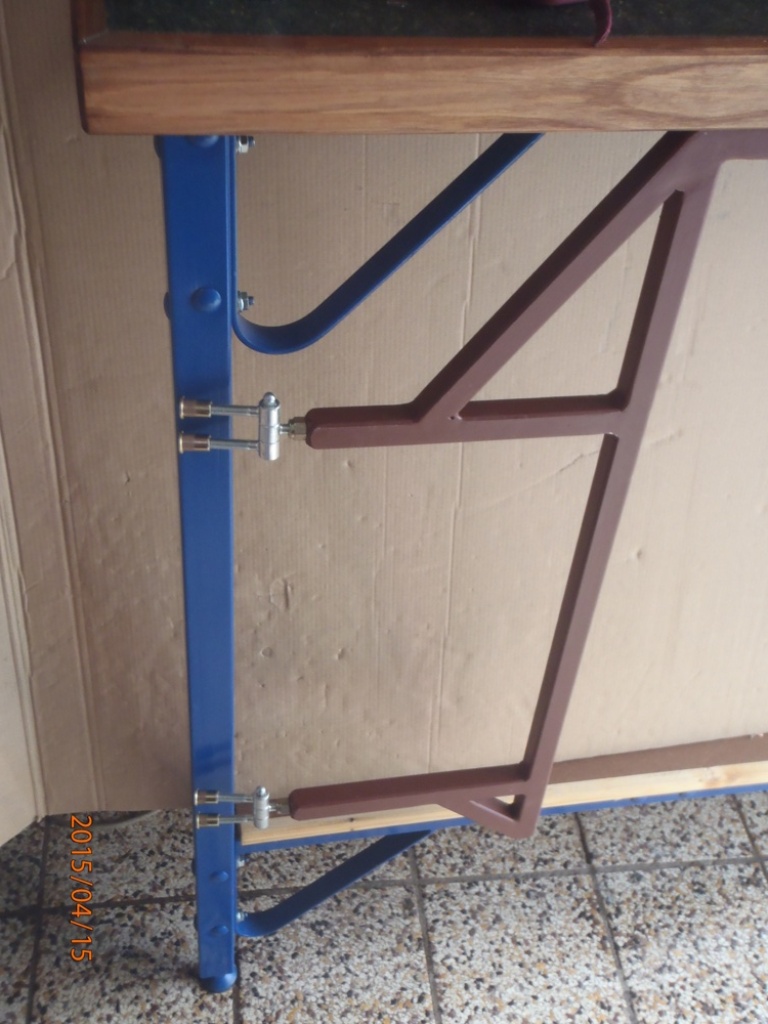

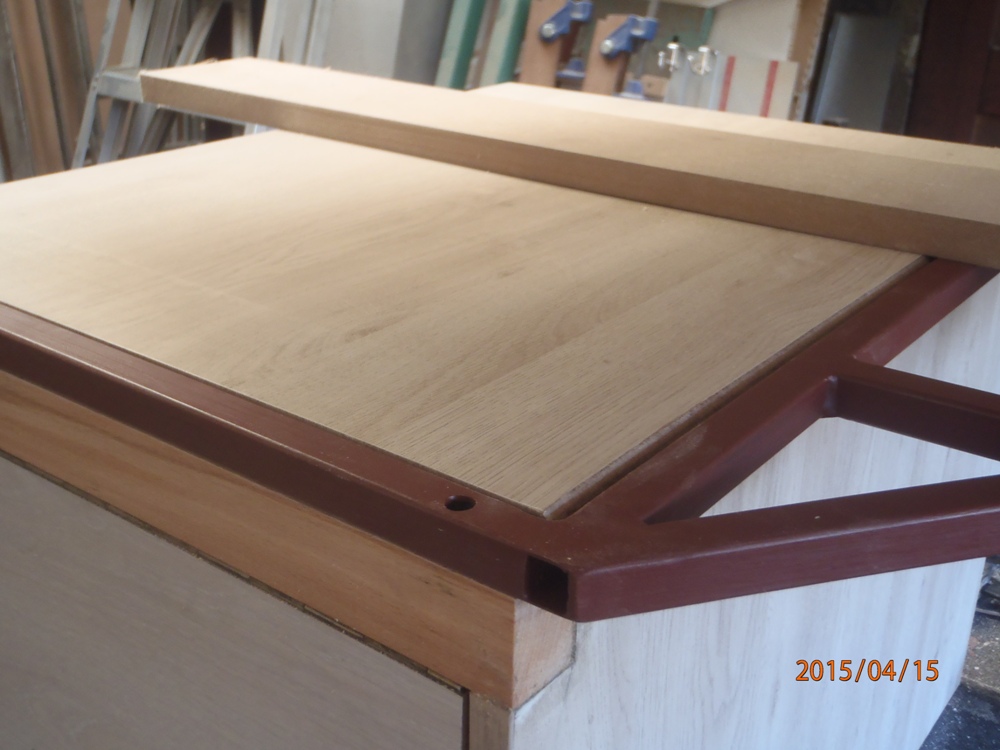

C'est pour fixer le pupitre sur la table de "DeuKy-CNC".

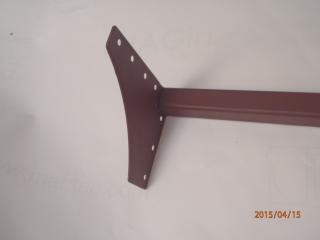

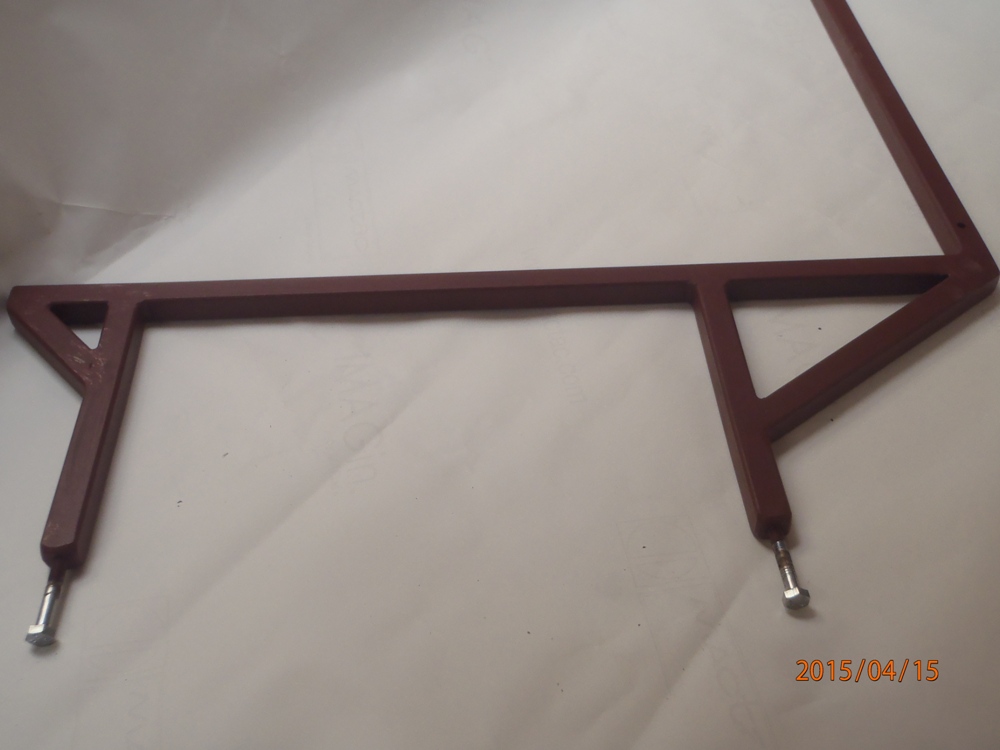

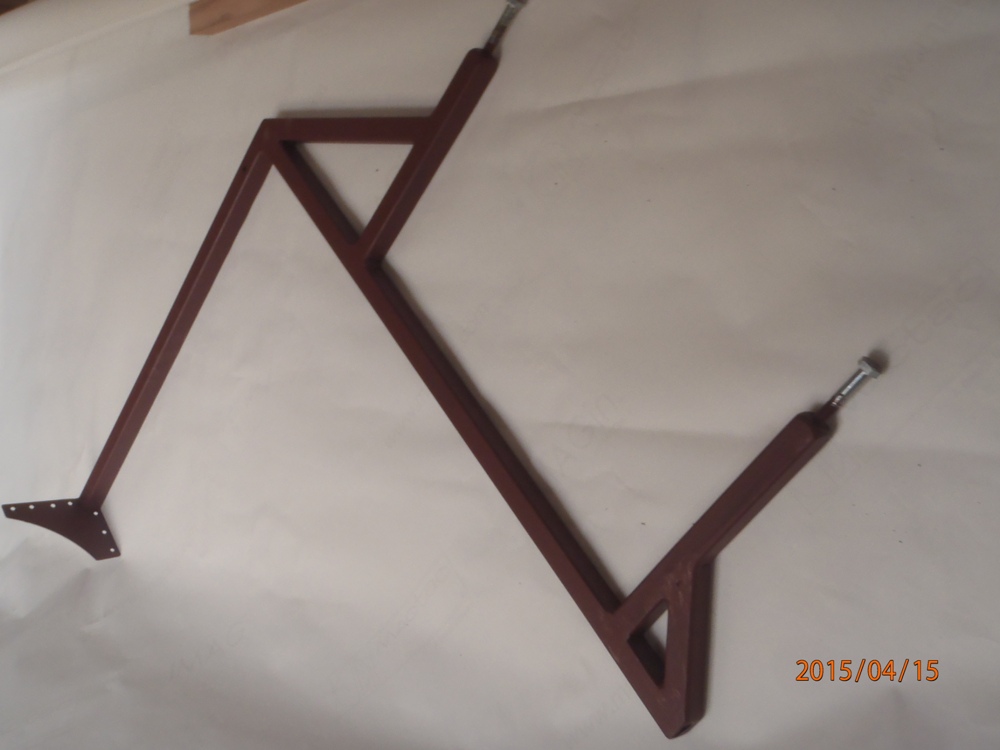

Fait de tubes acier de 20 x 20 x 2 Mm, soudé comme toujours, meulé, surfacé, et une peinture antirouille, avant la peinture final a la bombe.

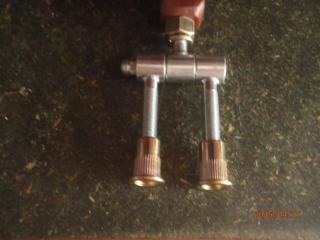

Un écrou M8 on été souder dans les tubes de 20 x 20 x 2 MM, pour recevoir des charnière 'Anuba'.






Qui coté tube du pieds, sera retenu par des 'Tube-tara' (écrou a sertir) mais qui seront placé dans le sens contraire, et ne serons pas serti.


Pour avoir la bonne hauteur, il me faut faire un battée dans le bois supérieur de renfort ou est fixer le couvercle et l'écran.

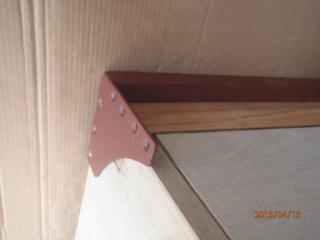

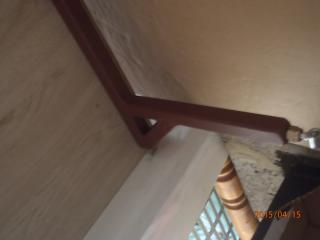

Une attache sera placée sous le pupitre pour le soutenir fermement.




Reste a foré 4 trous dans le montant de la table établi, pour que ce pupitre pivote sous la tablette, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Wed 15 Apr - 12:25 (2015)    Post subject: Fabrication d'un pupitre pour "DeuKy-CNC" Reply with quote

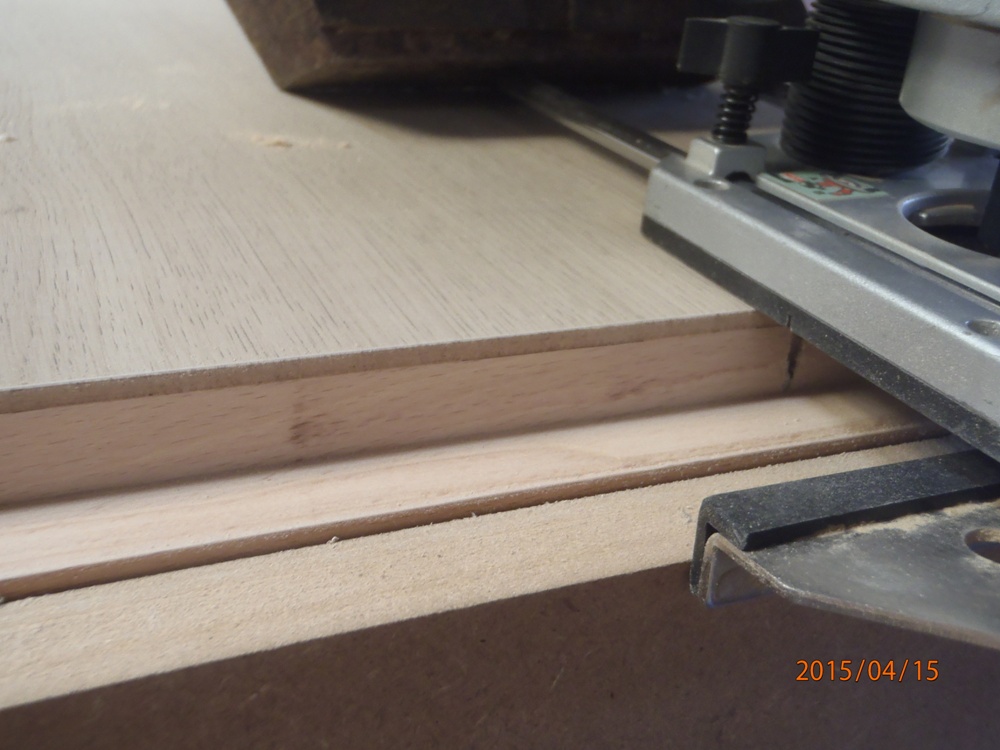

Une battée est faite sur le renfort supérieur.



En plusieurs passe, pour finir a 20 x 20 dans du hêtre.












Reste a tout fixer, et faire une attache sous le coffret, PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,543
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Sat 18 Apr - 00:20 (2015)    Post subject: Fabrication d'un pupitre pour "DeuKy-CNC" Reply with quote

Salut a tous.

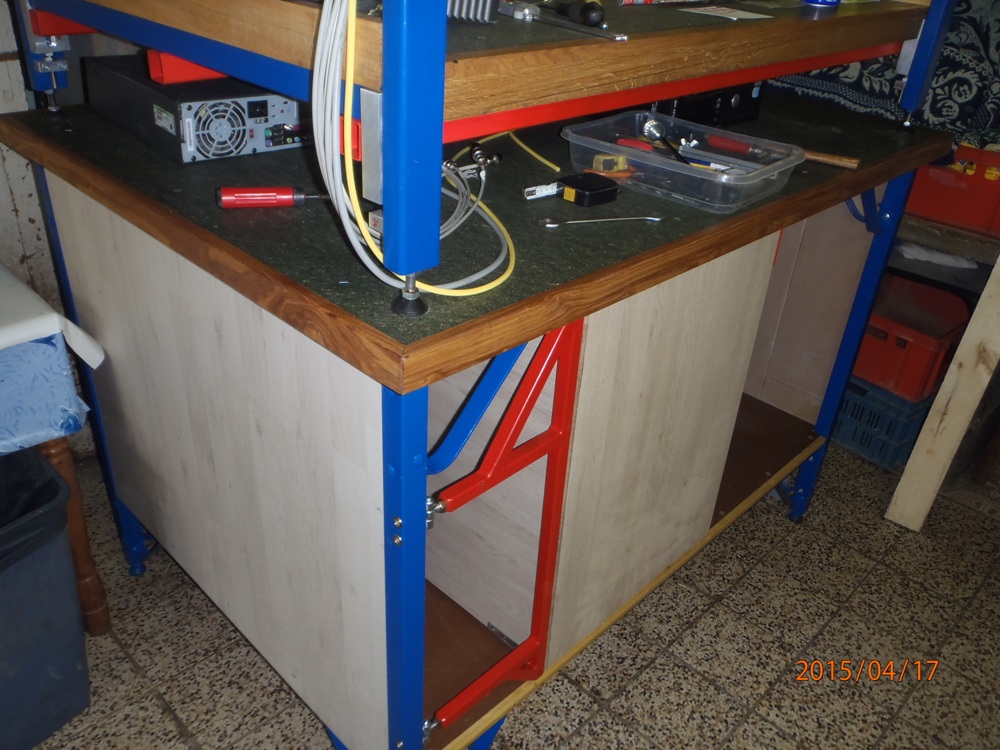

Le voila monté sur l'établi qui sert de support pour "DeuKy-CNC", plus de 7 pages pour voir sa construction.





a tout les nombreux visiteur qui ne ce manifeste pas, PapyKy.
