Bonsoir a tous.

Voici par ou tout a commencer, mon fils Marc qui était amateur de "RC" auto a voulu faire un avion pour tester,
et après avoir vu les différents site sur la net c'est dirigé sur un projet de CNC amateur,






je souligne qu'il est affûteur d'outiliage mécanique général sur CNC industrielle 4. 5. & 6. Axes,
petite PME ou il sont deux ouvriers, lui et Philippe, amis et patron.
Pour les outils "bois " & "métaux" et création d'outils industriel divers "Caterpilar" et autre....
Caterpilar se situe a Gosselies (Belgique - Charleroi) et est le village d'a coté.

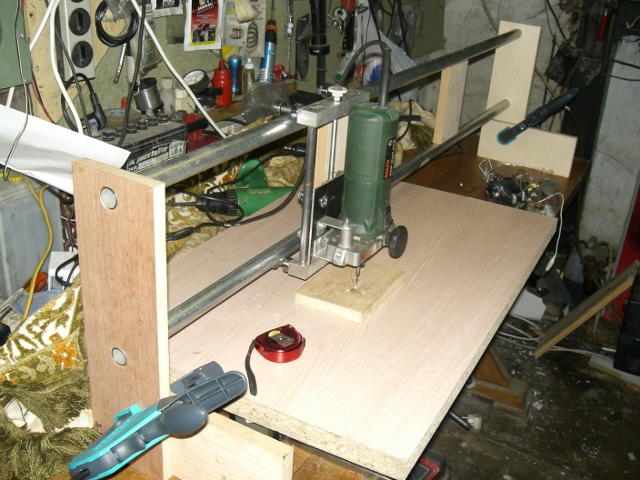

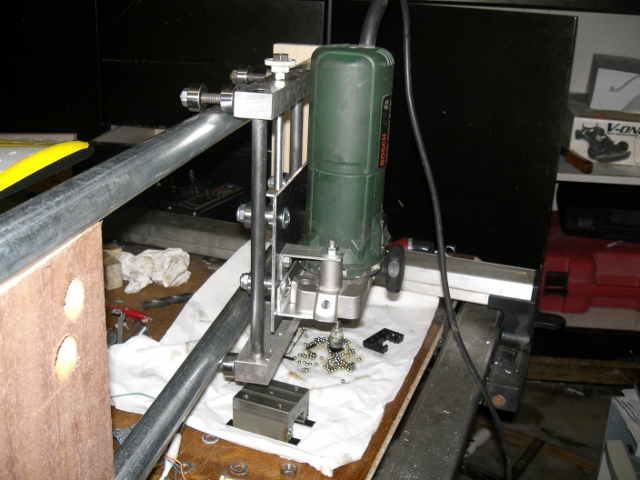

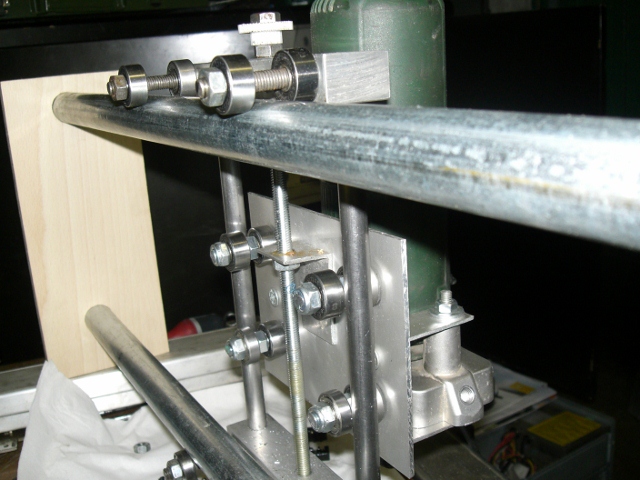

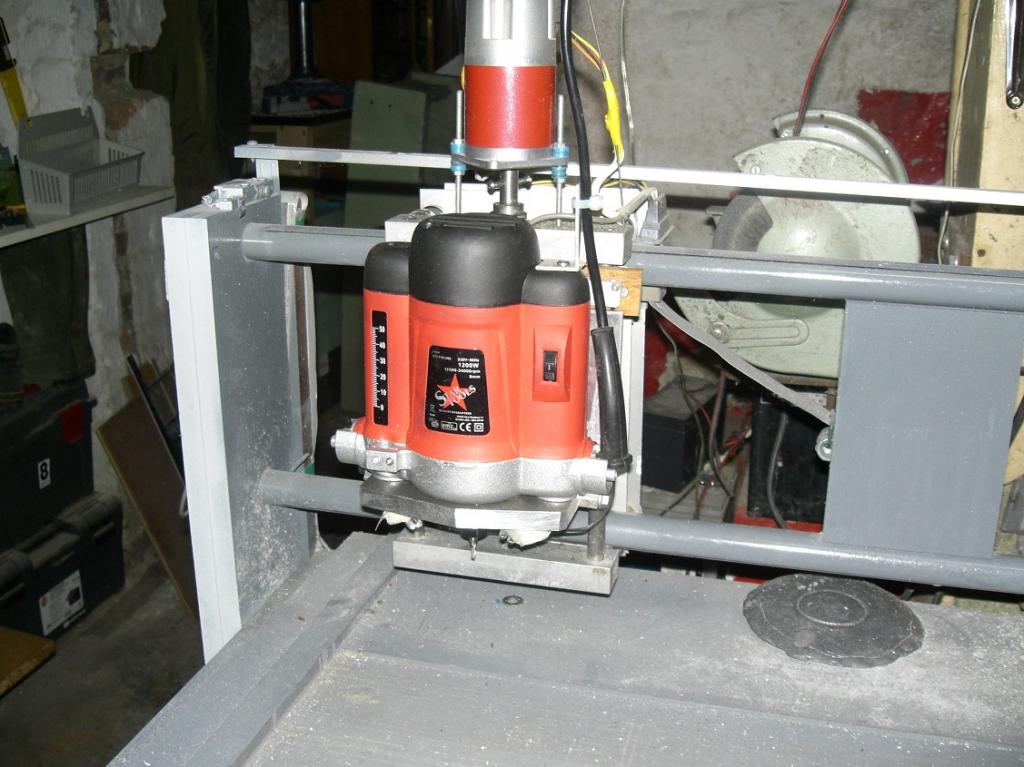

Voici la première CNC de mon fils Marc a monter pour testé, en bois et tuyaux de chauffage et des roulements de roller.
Cartes de commande ont été dessinée avec "BigCi" est réalisée comme tout circuit imprimer au perchlorate de fer.

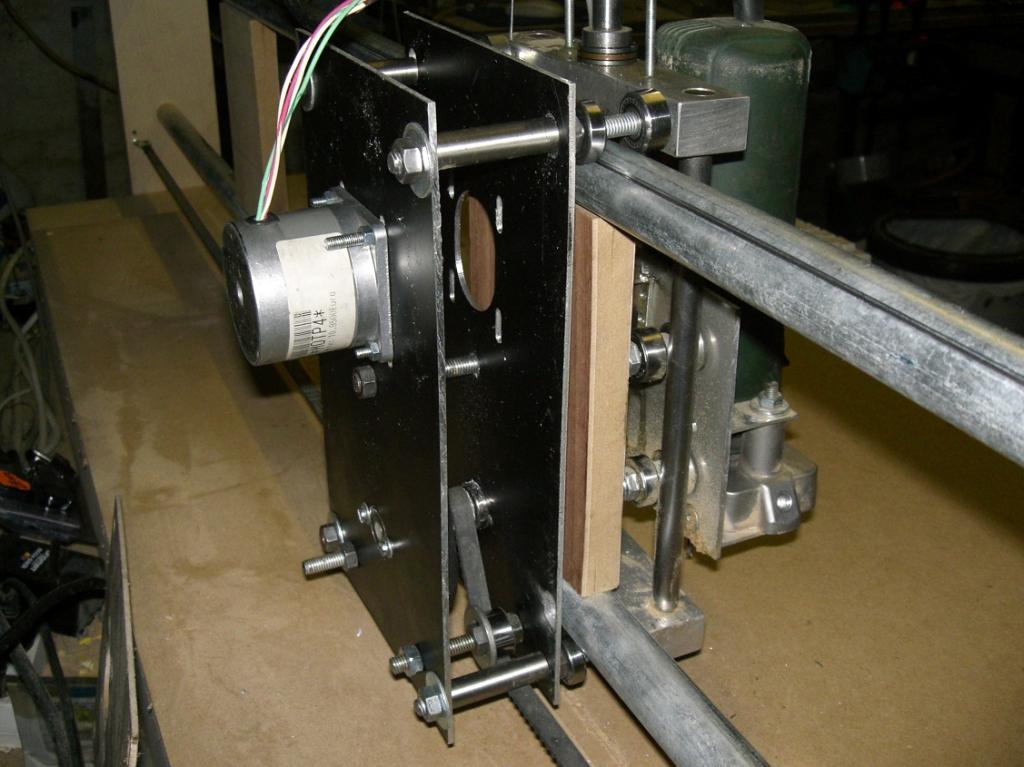

Voici quelques photos prise au montage de sa 1 ere CNC bois.















C'est bien mieux quand il y a des photos dans le fil du texte, mais cela prend plus de temps, j'ai cherché et trouver.

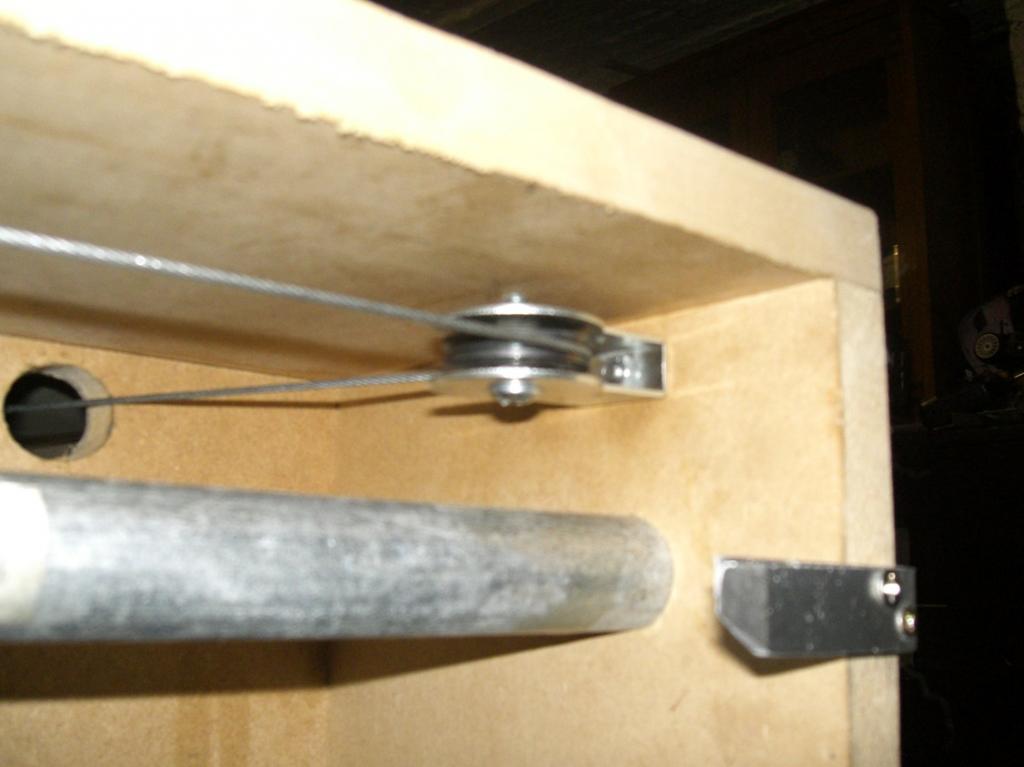

Cette dernier photo : est le câble croisé pour relier les deux cotés dans l'axes Y1. Y2., car il n'a monter q'un seule moteur PaP.

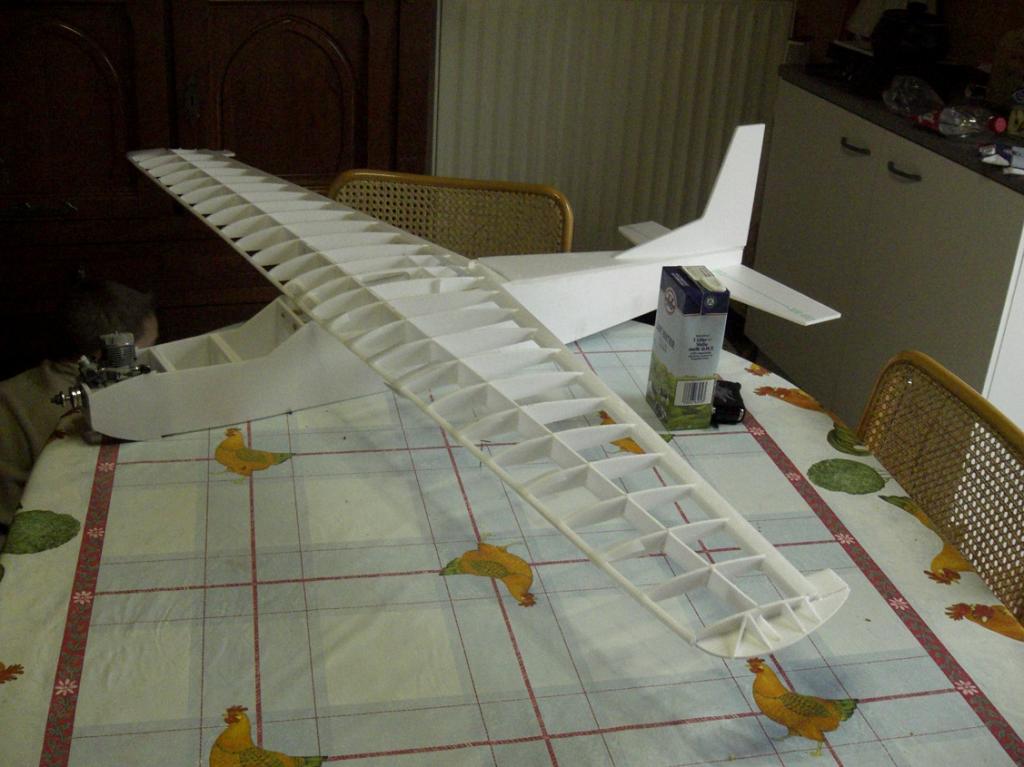

Tout cela pour découpe du bois de balsa pour la réalisation d'avion RC.

Va suivre une deuxième "CNC" plus forte pour usinage de métaux,
et puis une troisième pour un amis menuisier,
mais cela est une longues histoire.

PapyKy
- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Tue 7 Oct - 20:13 (2014); edited 5 times in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Fri 16 Mar - 09:11 (2012)    Post subject: Comment cela a commencer pour la construction de CNC Reply with quote

Salut a tous,

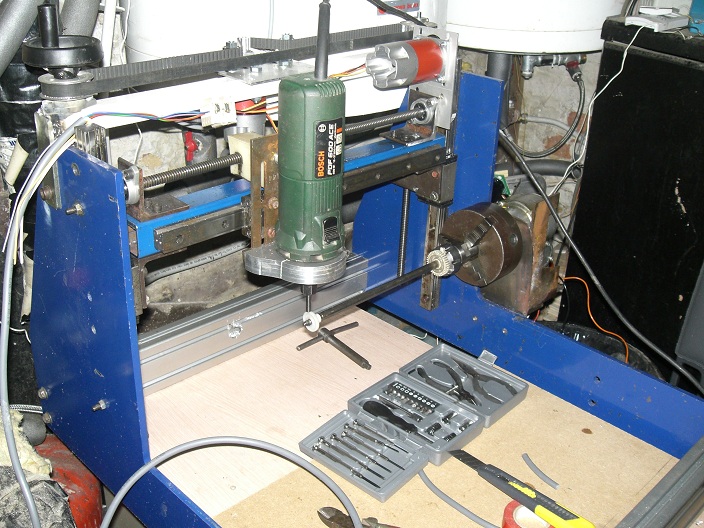

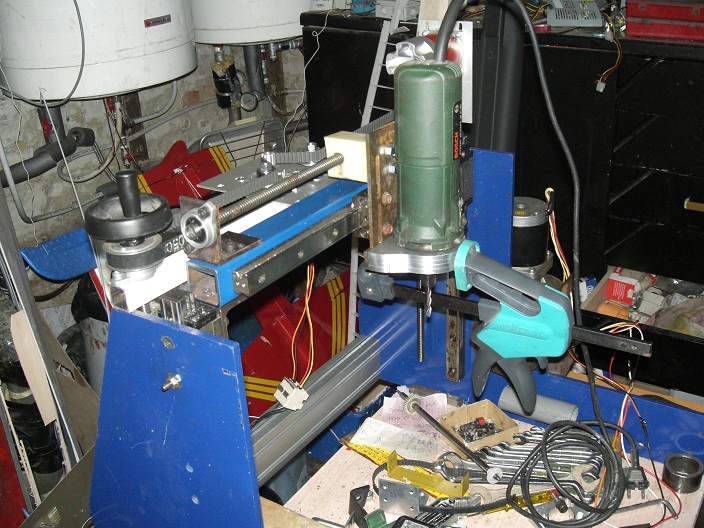

Voici ma deuxième CNC construite en acier et aluminium.

Le moteur du déplacement du Z. sur le bâti.

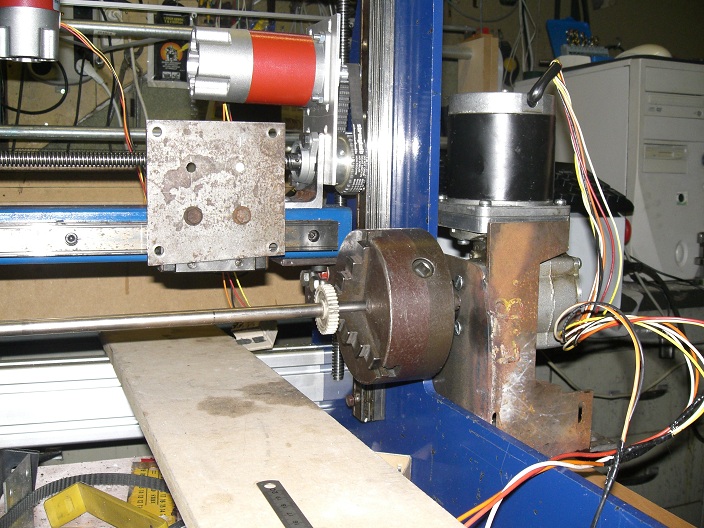

Le mandrin de l'axe A. pour la réalisation de module en 3D,

Vue de la glissière de l'axe Y.qui supportera la broche,

Placement de la broche,

Machine sans le tablier qui ce déplacera dans l'axe du X.

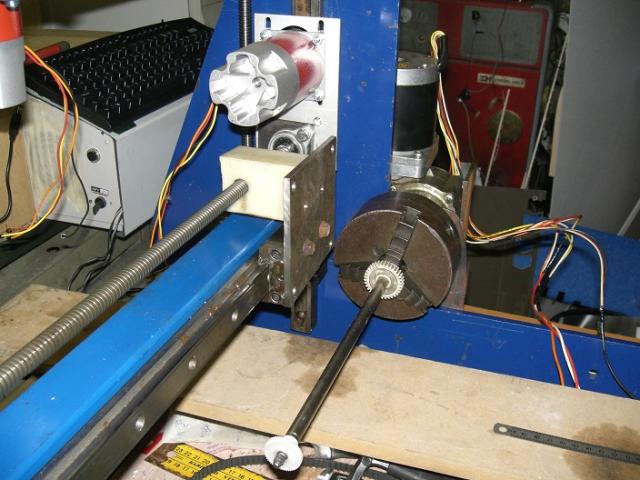

Positionnement de l'axe A. dans l'axe de la broche,

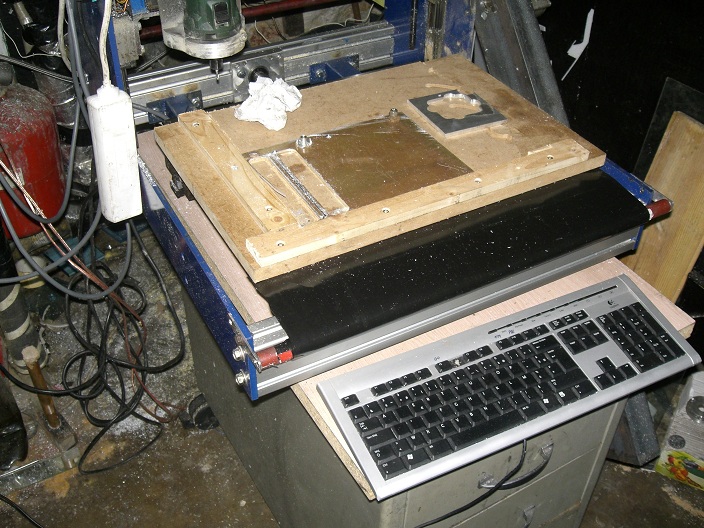

Le plateau avec ses bandes de protection a rouleaux devant et derrière la table,

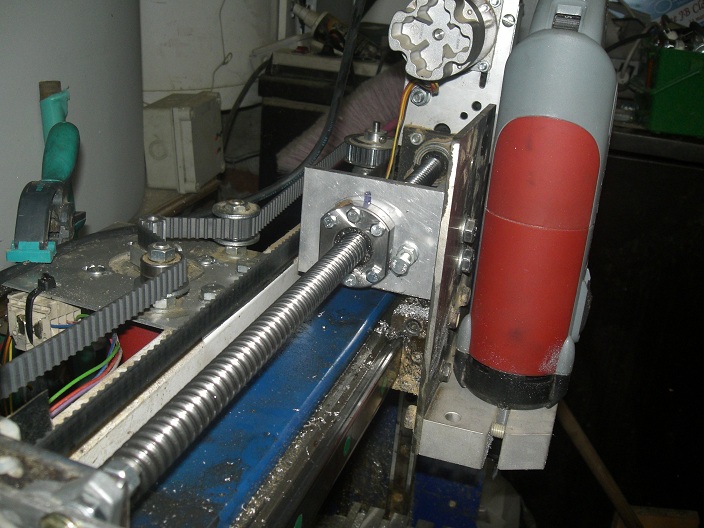

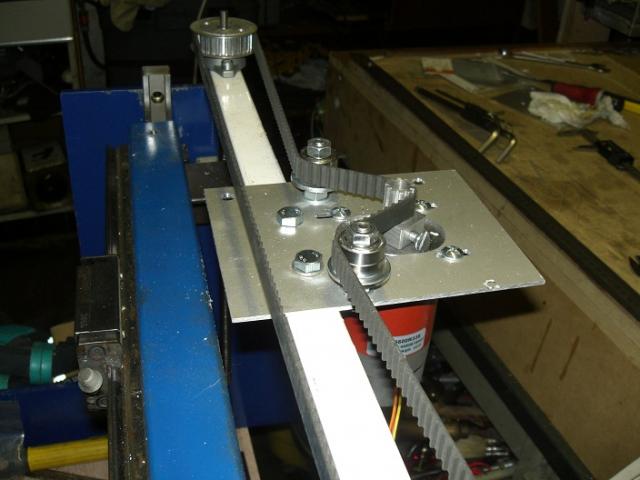

L'axe a billes du déplacement de l'axe Y., et la courroie de l'axe Z.,

Usinage de papillons en bois pour faire des fixation de pièces sur la table de la machine,

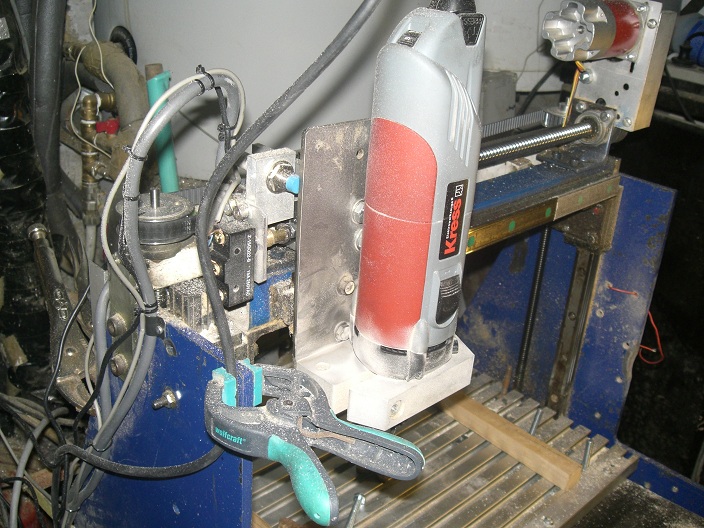

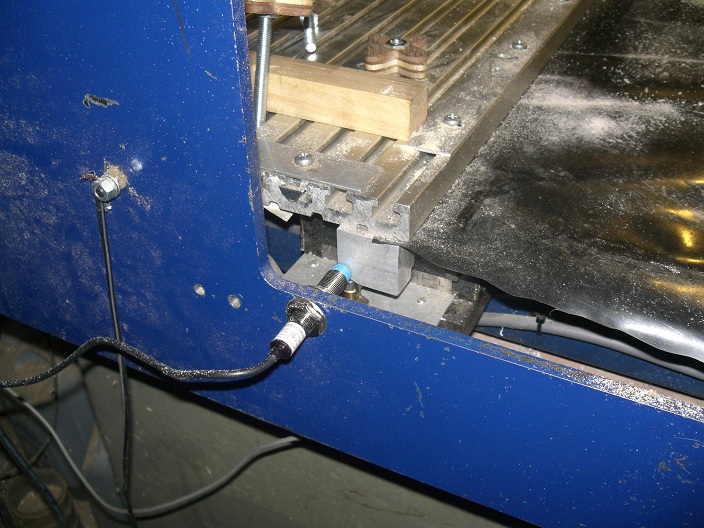

Placement de capteur électronique a la place de fin de cours mécaniques,

Cette machine est en perpétuelle évolution,

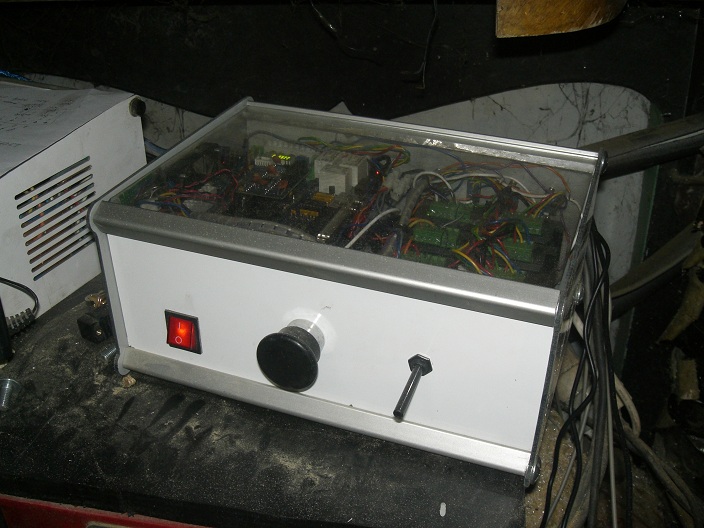

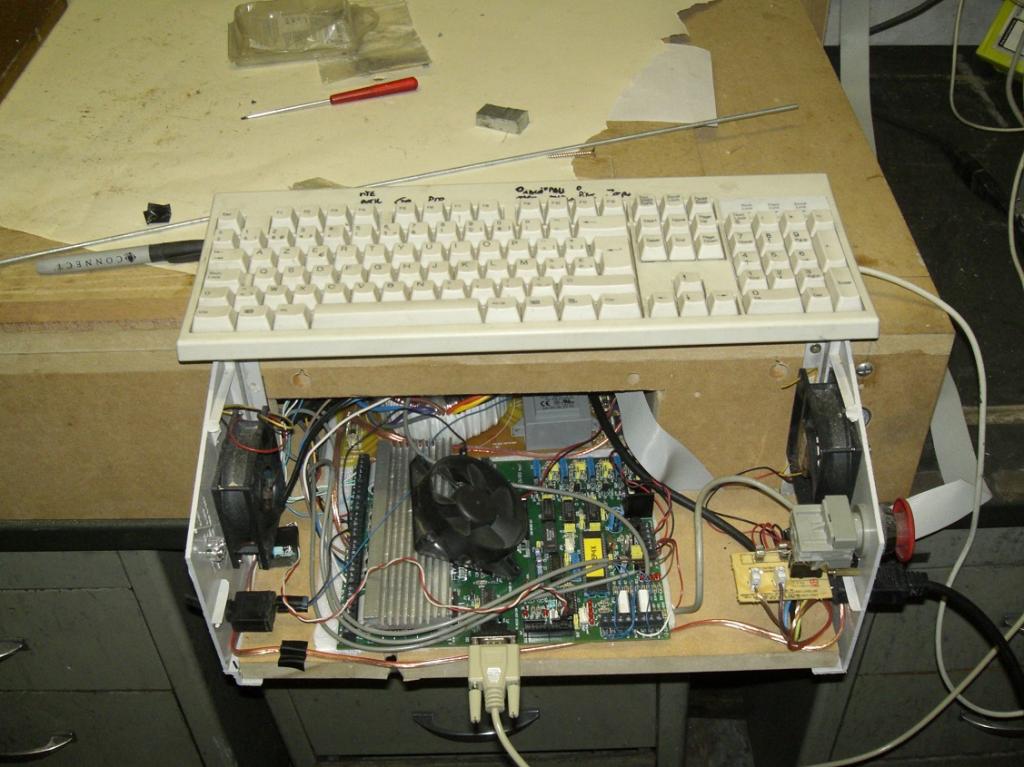

Boitier Home Made qui est construite avec des tôles en aluminium sur plans réalisée sur la CNC bois,


La suite a plus tard, Marc.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Fri 16 Mar - 09:28 (2012)    Post subject: Comment cela a commencer pour la construction de CNC Reply with quote

Bonjour a tous.
Explication du poste précédant.


Les photos que mon fils a poster sur ce fil sont des modifications apportée a sa deuxième CNC.
Qui est en perpétuelle évolution, actuellement occuper de placer des capteurs electro-magnétiques,
sur les trois axes pour les fin de course du zéro machine.


A++.
PapyKy.

- - - - - - - - Signature - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
D'autre vidéo sur la chaîne "CNC-PapyKyKa" sur YouTube.
http://www.youtube.com/user/PapyKyKa - Mail : papykyka@gmail.com
Beaucoup trouvent un conseil, seul le sage en profite - PapyKy


Last edited by Admin : PapyKy on Thu 28 Mar - 09:35 (2013); edited 1 time in total
Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Fri 23 Mar - 09:28 (2012)    Post subject: Comment cela a commencer pour la construction de CNC Reply with quote

Salut a tous.

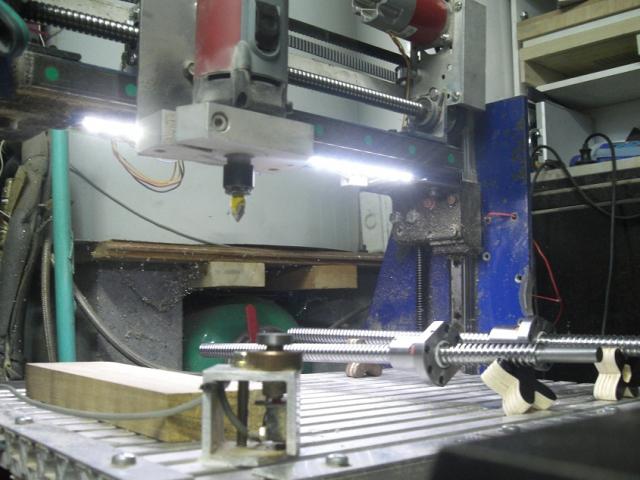

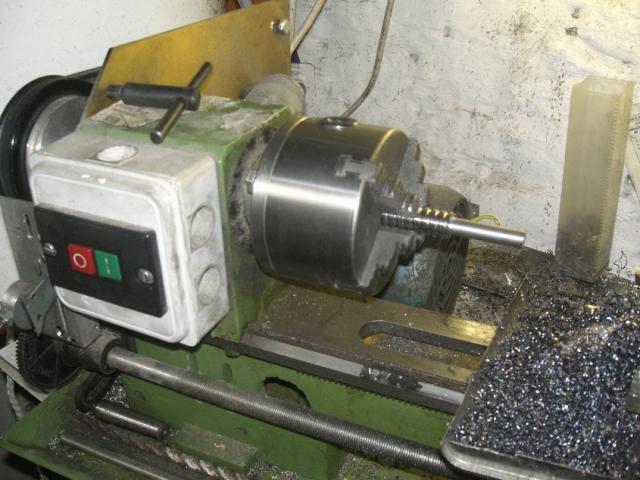

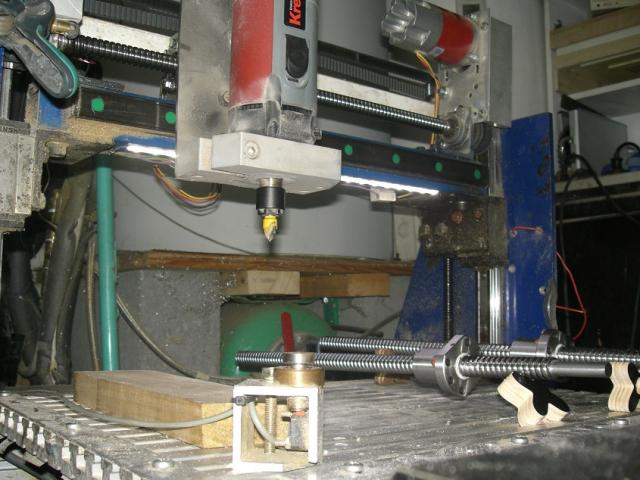

Usinage au tour, pour monter des vis a billes sur l'axe Y. et 2 vis a billes.

Tournage des bouts des vis pour le placement du roulement et de l'accouplement,

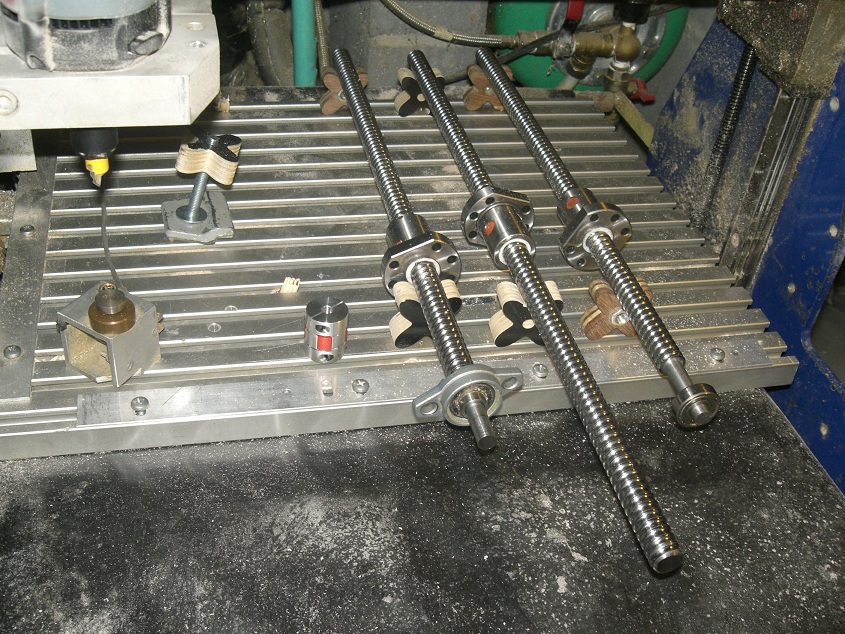

Vue d’ensemble des vis a billes pour la modification,


La suite A++, Marc.


Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Fri 23 Mar - 13:33 (2012)    Post subject: Comment cela a commencer pour la construction de CNC Reply with quote

Bonjour a tous.


Modification des axes sur la machine,

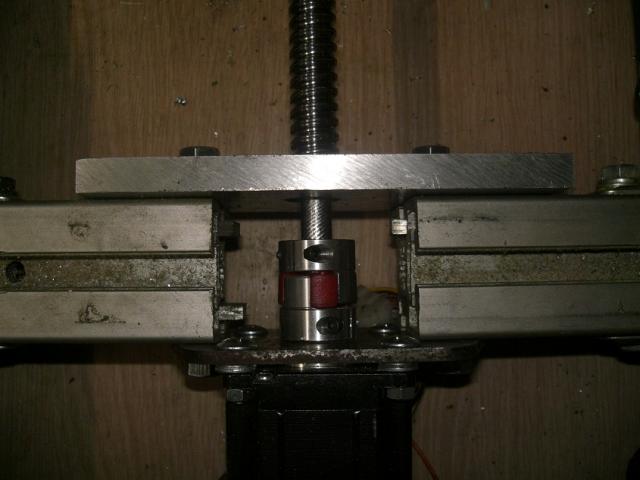

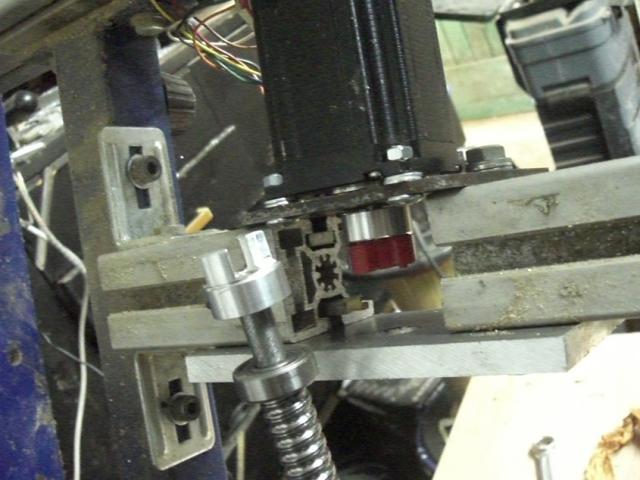

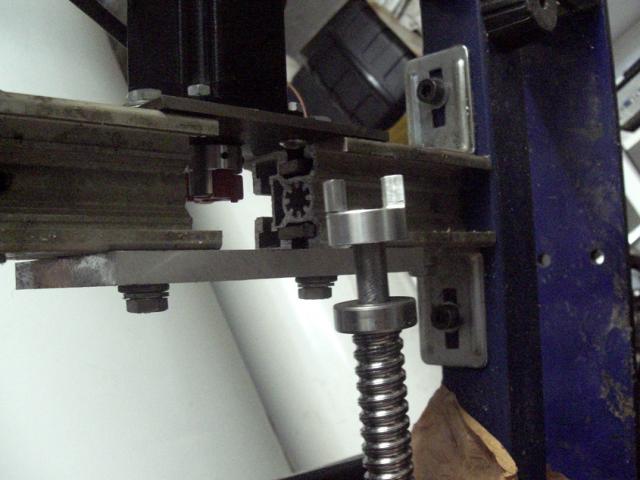

Vue de l'accouplement d'un moteur en prise directe.



A++, Marc.


Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Fri 23 Mar - 15:44 (2012)    Post subject: Comment cela a commencer pour la construction de CNC Reply with quote

Bonjour a tout les membres.

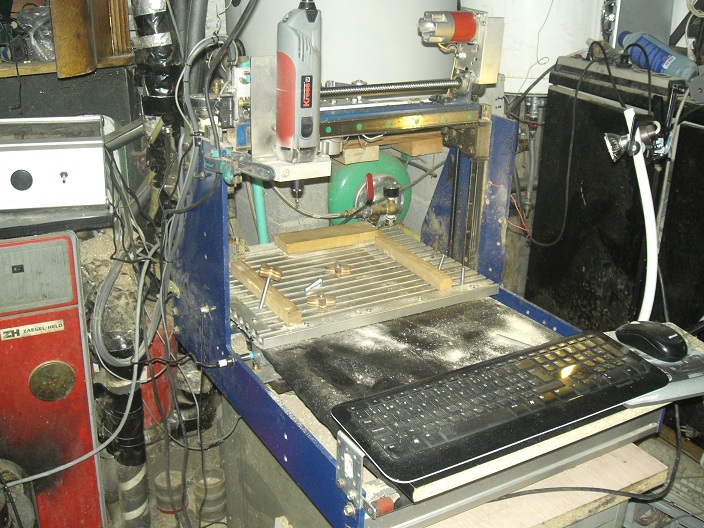

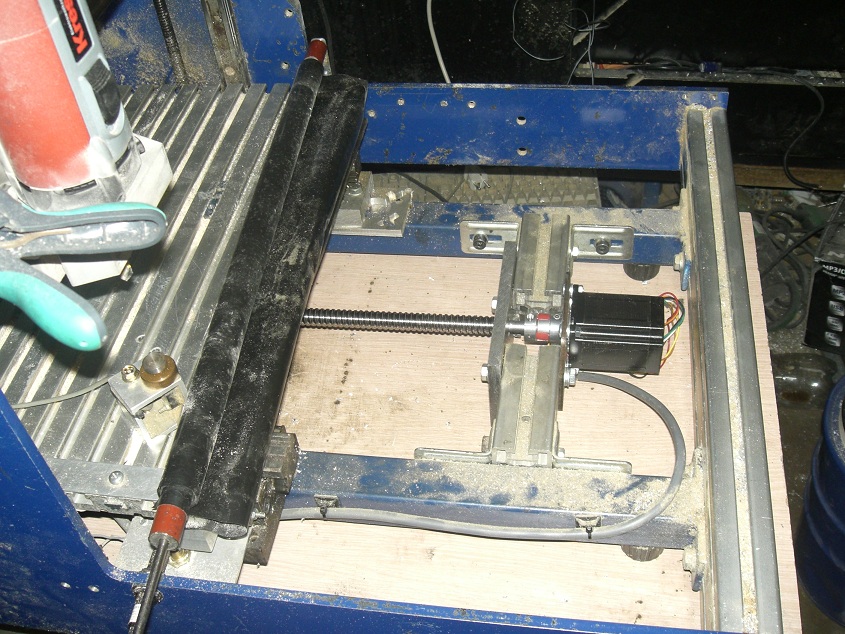

Suite : Montages des vis a billes sur les axe X. et Y. sur la machine,








A++, Marc.


Back to top
MarcFranc


Offline

Joined: 15 Mar 2012
Posts: 83
Localisation: Ransart - Charleroi - Belgique
Locomotion: Opel
Loisirs: Bois & CNC HomeMade
Date de naissance: 11/10/2000
Masculin

PostPosted: Fri 23 Mar - 19:20 (2012)    Post subject: Comment cela a commencer pour la construction de CNC Reply with quote

Salut.


Suite du montage,








A++, Marc.


Back to top
Admin : PapyKy
Administrateur

Offline

Joined: 10 Mar 2012
Posts: 6,596
Localisation: Ransart - Charleroi - Belgique
Locomotion: Chrysler Grand Voyager TD 1995 - 570.000 Km
Loisirs: KyKa's et CNC Home Made.
Date de naissance: 23/07/1947
Masculin

PostPosted: Tue 5 Jun - 21:23 (2012)    Post subject: Comment cela a commencer pour la construction de CNC Reply with quote

Salut a tous.
Quelque photos et vidéo était placée ici mais ont été déplacée.
Pour une modification d'un plus grande CNC en acier.

Les Photos et vidéo sont déplacée ICI.
http://cnc-papykyka.xooit.be/t193-Modification-d-une-CNC-HomeMade.htm


PapyKy.
